6.) Inbetriebnahme
INFO: Die Hybridwechselrichter HYD 30000-60000 ZSR konfigurieren sich bei der Inbetriebnahme des Batterieschranks automatisch auf das passende BMS-Protokoll und adressiert jedes Batteriemodul individuell. Dennoch wird angeraten, die Einstellungen am Hybridwechselrichter zu überprüfen.

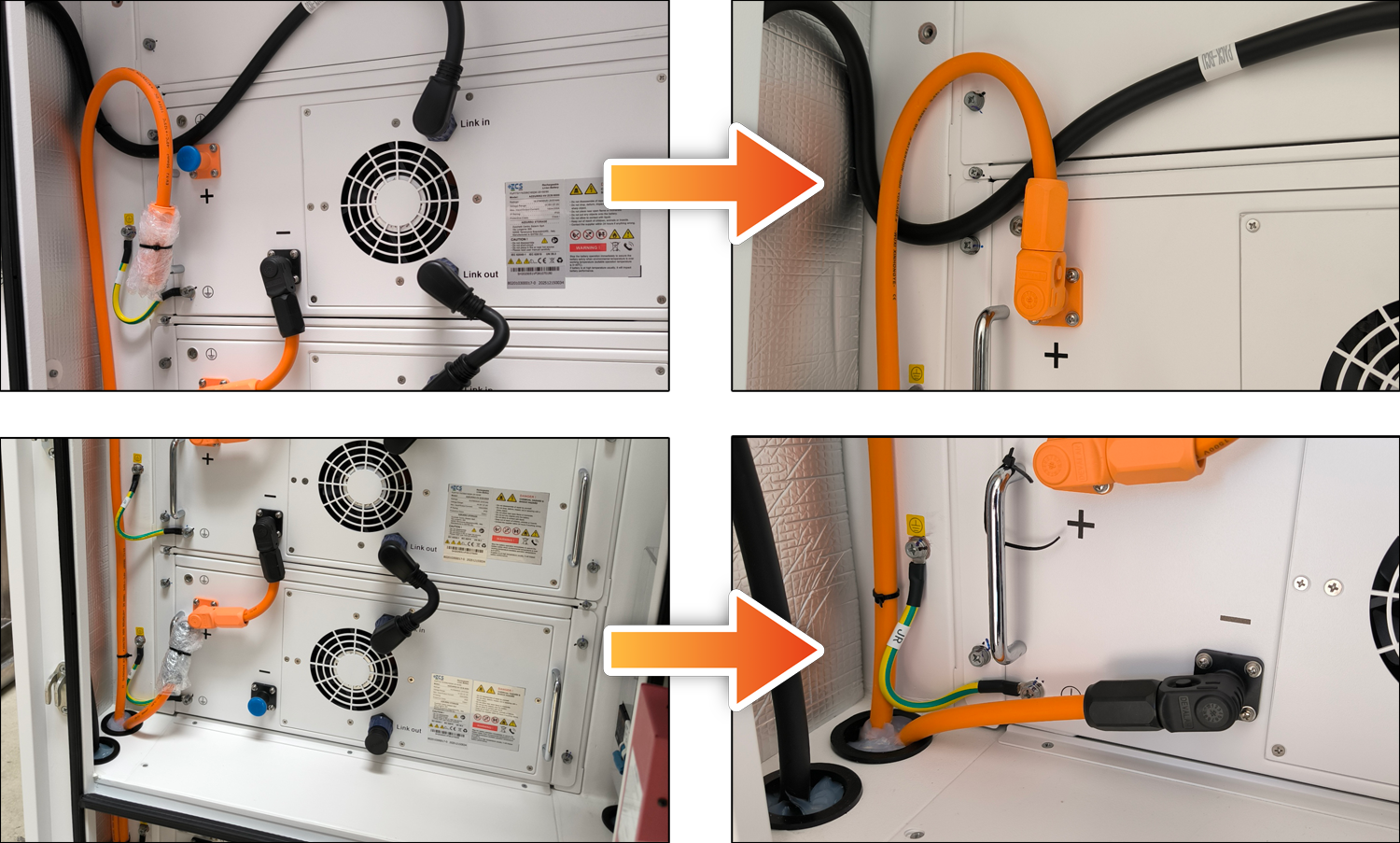

1.) Fertigstellung der Reihenschaltung
- Entfernen Sie die Schutzfolie an den abgehängten Batteriestromkabeln
- Komplettieren Sie die Reihenverschaltung der Batteriemodule an die BCU
- Sorgen Sie dafür, dass die Anschlüsse beim Anpressen hörbar einrasten und führen Sie eine Zugprobe durch
2.) Inbetriebnahme des Batterieschranks

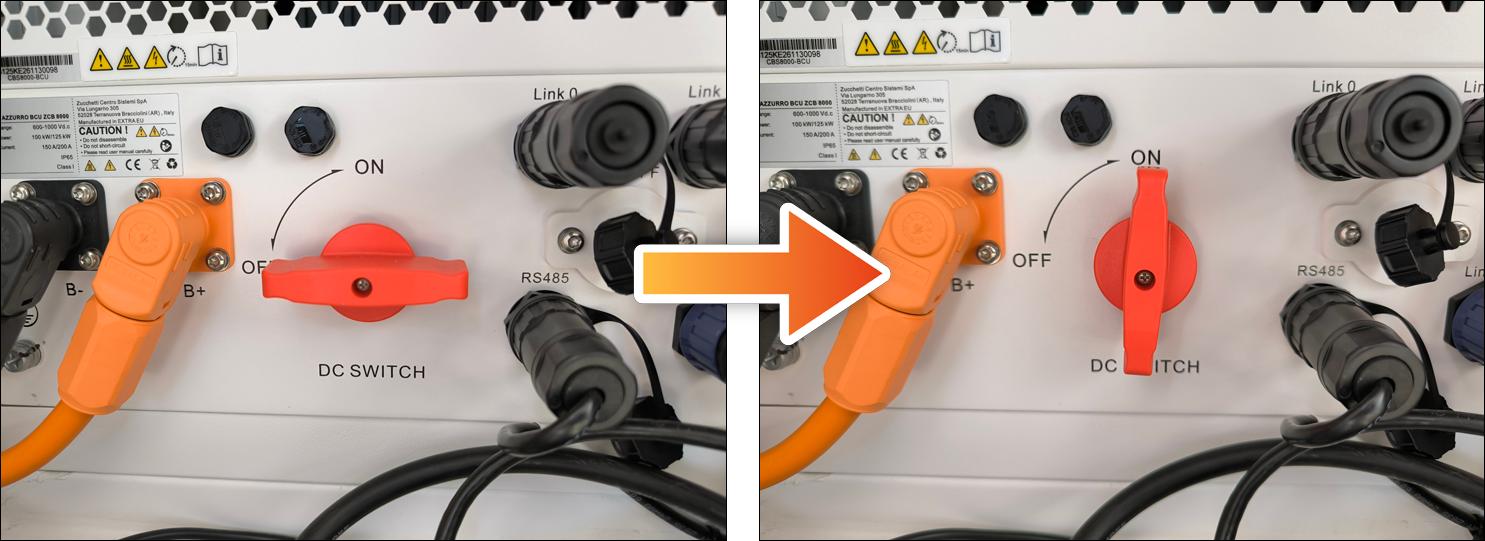

- Drehen Sie den roten DC-Trennschalter an der BCU auf die "ON"-Stellung

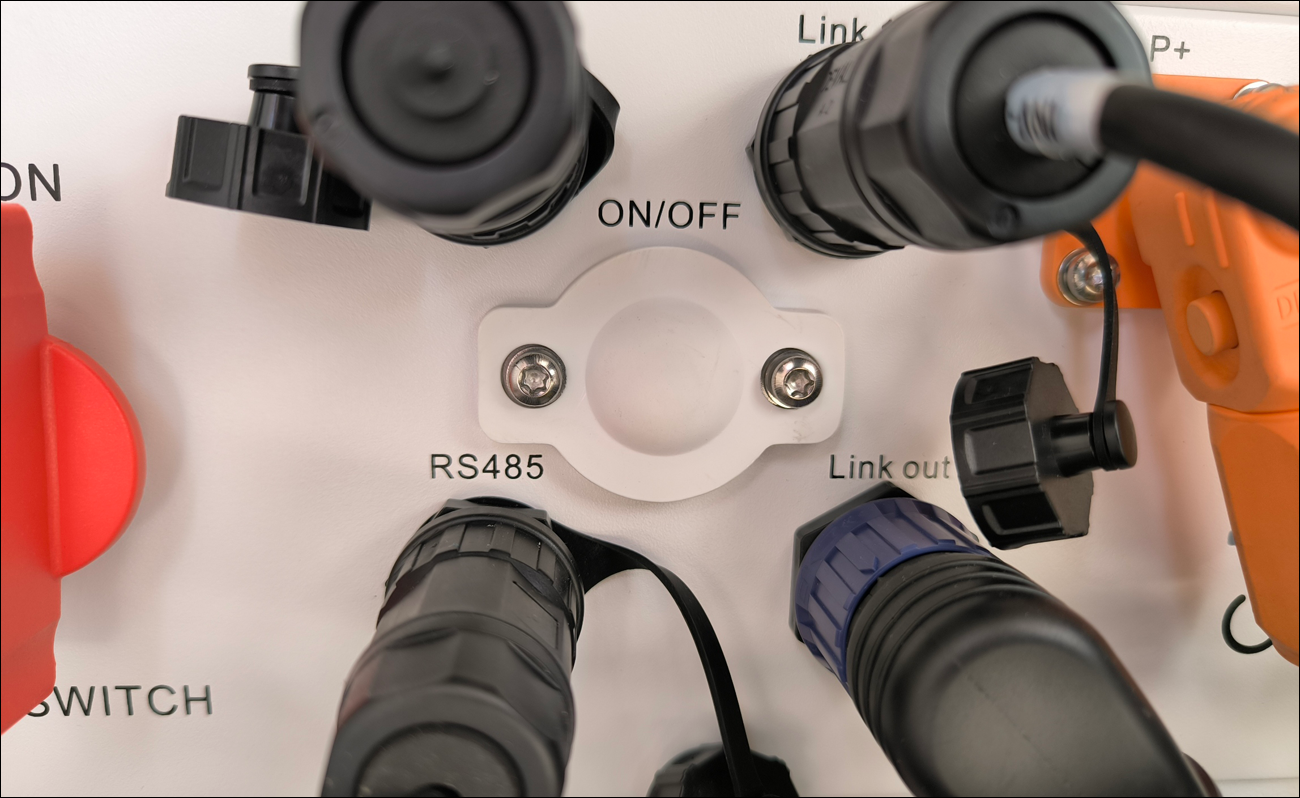

- Drücken Sie den weißen "ON/OFF"-Taster, welcher unterhalbzwischen den LINK-Port Anschlüssen platziert ist
- Der LED-Balken an der BCU wechselt nach dem Testablauf auf die Ladestandsanzeige
3.) Geräteport-Management

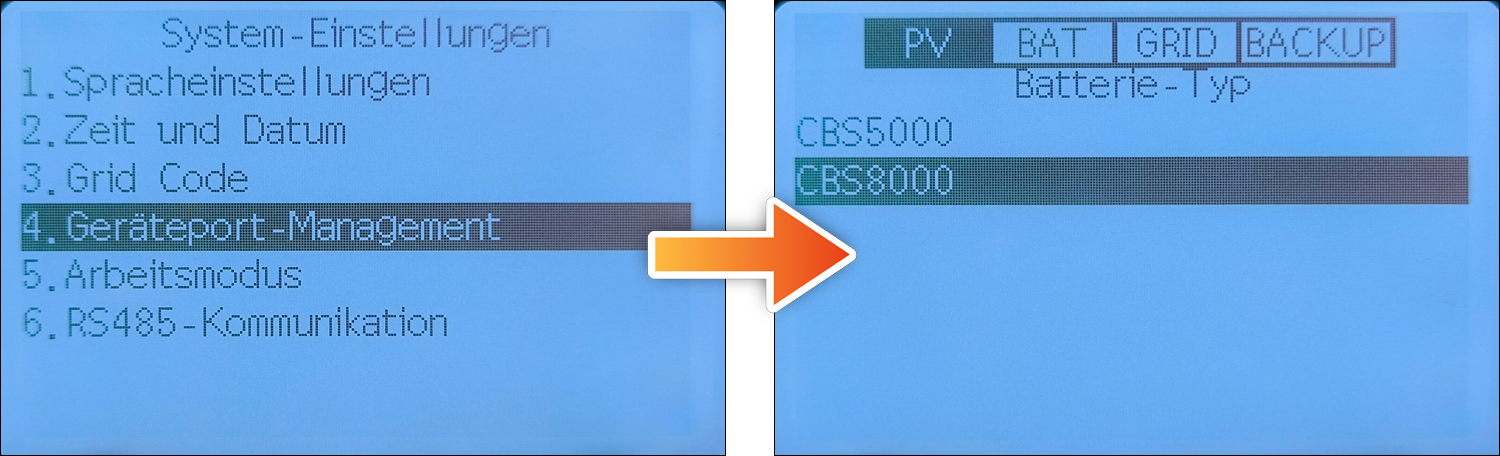

- Navigieren Sie zu Menü > Systemeinstellungen > Geräteport-Management
- Kontrollieren Sie ob das Protokoll "CBS8000" hervorgehoben angezeigt wird
- Sollte stattdessen "CBS5000" hervorgehoben angezeigt werden, wählen sie "CBS8000" aus und bestätigen Sie die Eingabe
4.) SOC-Grenzwerte einstellen
ACHTUNG!: Im Gegensatz zu den Hybridwechselrichtern HYD 10000 - 20000 ZP2 reflektieren die Einstellwerte bei den ZSR- (und ZP3) Modellen die Ladegrenze und nicht die verfügbare Kapazität! Beim Verwechseln wird der Batterieschrank in den meisten Fällen zu frühzeitig mit der Entladung aufhören!

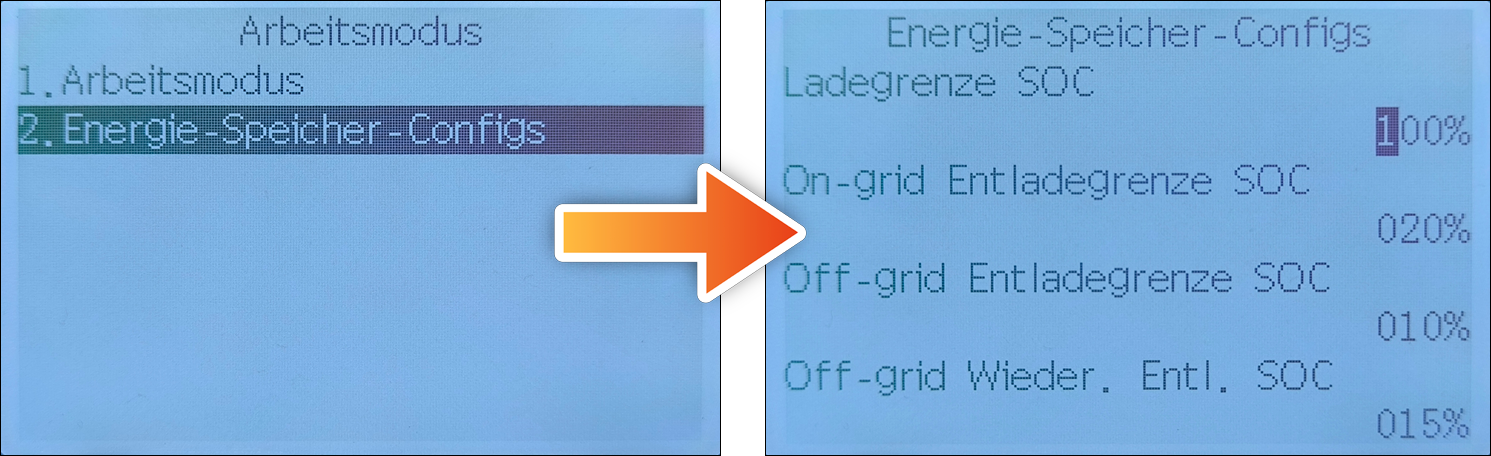

- Navigieren Sie zu Menü > Systemeinstellungen > Arbeitsmodus > Energie-Speicher-Configs
- Ladegrenze SOC - Der Batterieschrank wird nur bis zu diesem Grenzwert geladen, für den alltäglichen Gebrauch wird empfohlen den Wert auf 100% zu belassen
- On-Grid Entladegrenze SOC - Der Batterieschrank wird im Netzparallelbetrieb bis zum angegebenen Ladestand entladen, es empfiehlt sich für einen ausreichenden Ersatzstrom-Puffer einen höheren Grenzwert als die Off-Grid Entladegrenze festzulegen
- Off-Grid Entladegrenze SOC - Der Batterieschrank wird im Ersatzstrombetrieb bis zum angegebenen Ladestand entladen
- Off-Grid Entladefreigabe SOC - Hysteresewert zur Entladefreigabe des Batterieschranks, wird dieser Wert im Ersatzstrombetrieb gedeckt, kann die Anlage wieder durch den Batterieschrank weiterversorgt werden (Freigabe = Off-Grid Entladegrenze + EPS-Sicherheitspuffer)
5.) SoC-Kalibration & Automatische Aktivierung

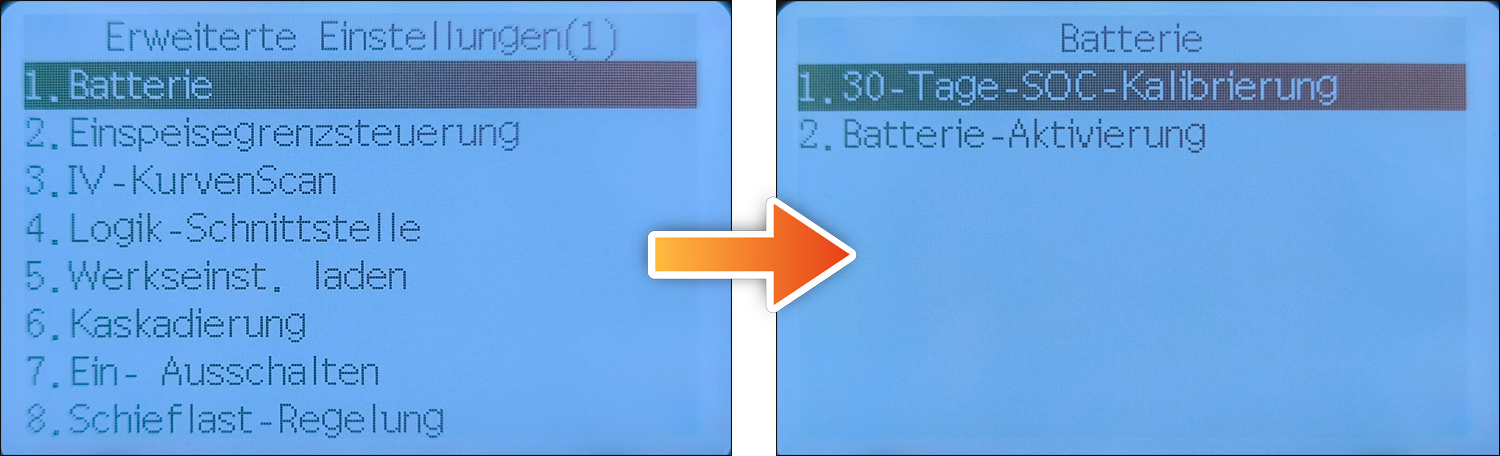

- Navigieren Sie zu Menü > Erweiterte Einstellungen > Batterie
- 30-Tage-SoC-Kalibrierung - Wenn der Speicher innerhalb dieser Frist nicht vollständig auf 100% beladen werden kann, führt das System eine erzwungene Beladung aus - nützlich für den Winterbetrieb bei stark eingeschränkter PV-Erzeugnis um die Verfügbarkeit der vollen Speicherkapazität gewährleisten zu können

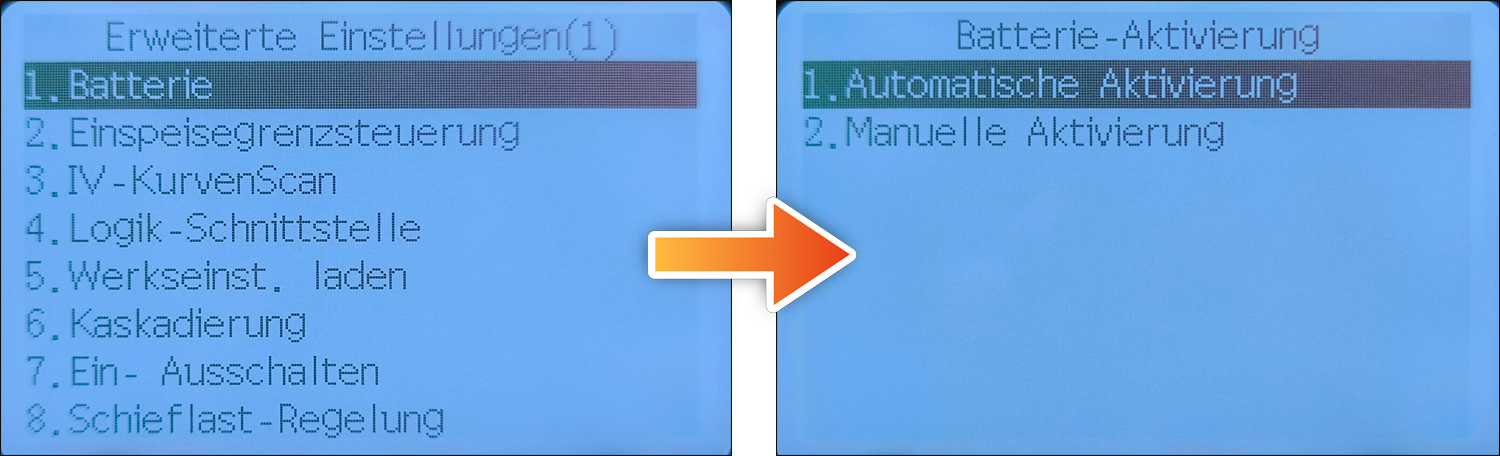

- Batterie-Aktivierung - Stellen Sie sicher dass diese Funktion aktiviert ist, um den Batterieschrank bei vorhandenen PV-Überschuss automatisch aus dem Standby-Modus holen zu können
6.) Notstopp-Aktivierung

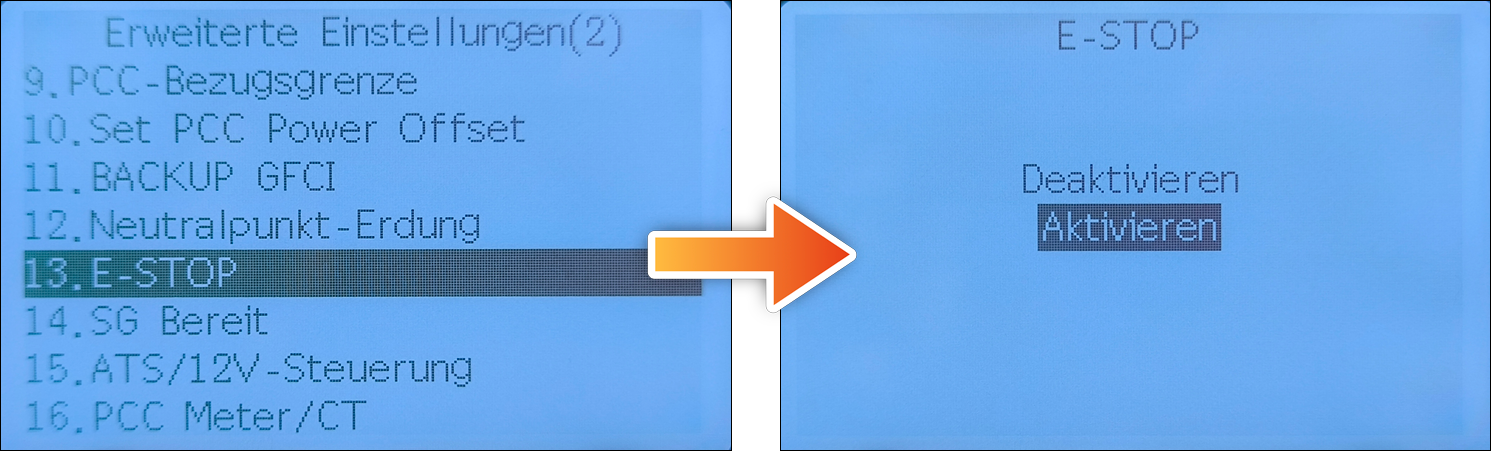

- Navigieren Sie zu Menü > Erweiterte Einstellungen > E-STOP
- Aktivieren Sie diese Funktion um die Notausschaltung vom Hybridwechselrichter und Batterieschrank zu ermöglichen
