4.) Gehäusemontagen
1.) Sonnenschutzblende:
ACHTUNG!: Wenn vorgesehen ist, den Hybridwechselrichter HYD30000-60000 ZSR direkt am Batterieschrank zu montieren, muss das Kit ZZT-POWER-MINI-KIT installiert werden. Wenn Sie stattdessen eine getrennte Installation von Batterieschrank und Hybridwechselrichter durchführen möchten müssen Sie eines der unten aufgelisteten Kits verwenden und können diesen Schritt überspringen.
- Verlängerungskabel-Kit 20 Meter (ZZT-POWER-MINI-KIT-20M)
- Verlängerungskabel-Kit 100 Meter (ZZT-POWER-MINI-KIT-100M)

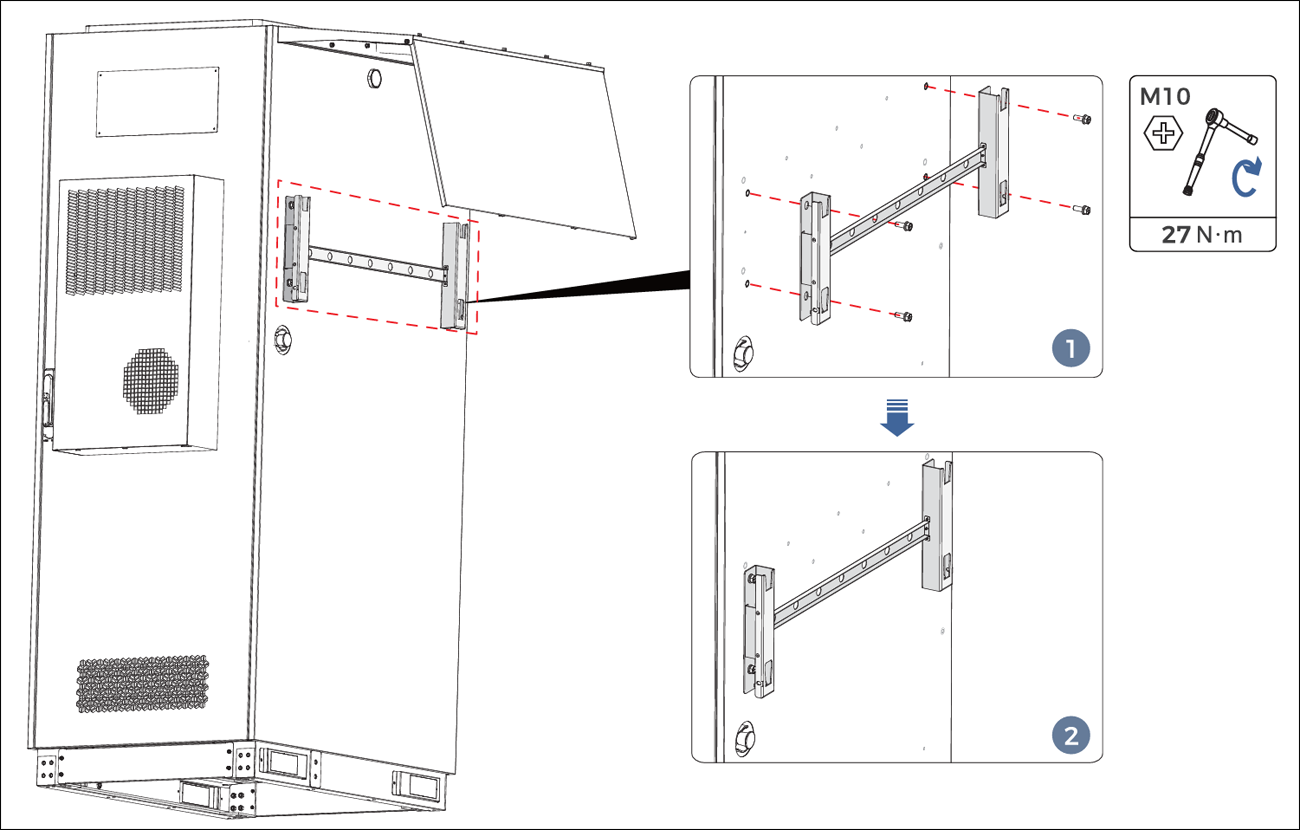

- Montieren Sie die Wandhalterung des Hybridwechselrichters, welche sich in der Verpackung der Erzeugungseinheit befindet mit 4x M10x30 Schrauben an den Batterieschrank
- Montieren Sie das horizontale Distanzblech mit 6x M6x30 Schrauben an den Batterieschrank

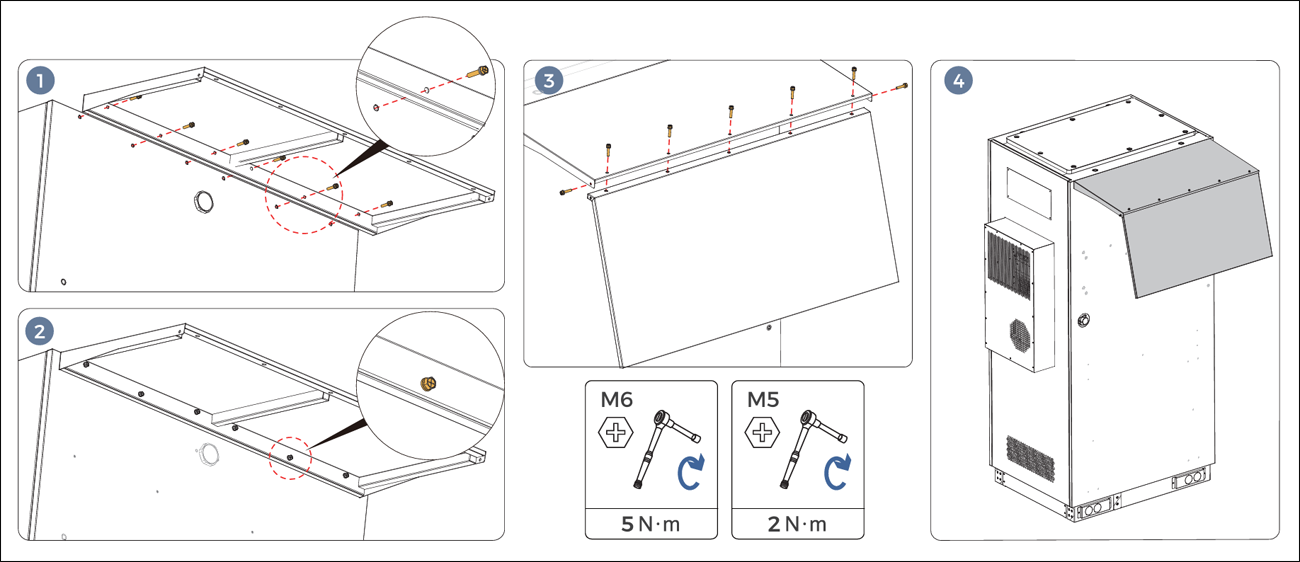

- Montieren Sie die Sonnenschutzblende mit 5x M6x30 Schrauben und 2x M5x12 Schrauben (seitlich angeschraubt) an das Distanzblech
- Ziehen Sie die Schrauben mit dem angegebenen Drehmoment fest
2.) Kabeltrays
- Entfernen Sie die Verblendungen am Trägerrahmen (wenn der Batterieschrank per Lastkran gehoben wurde)

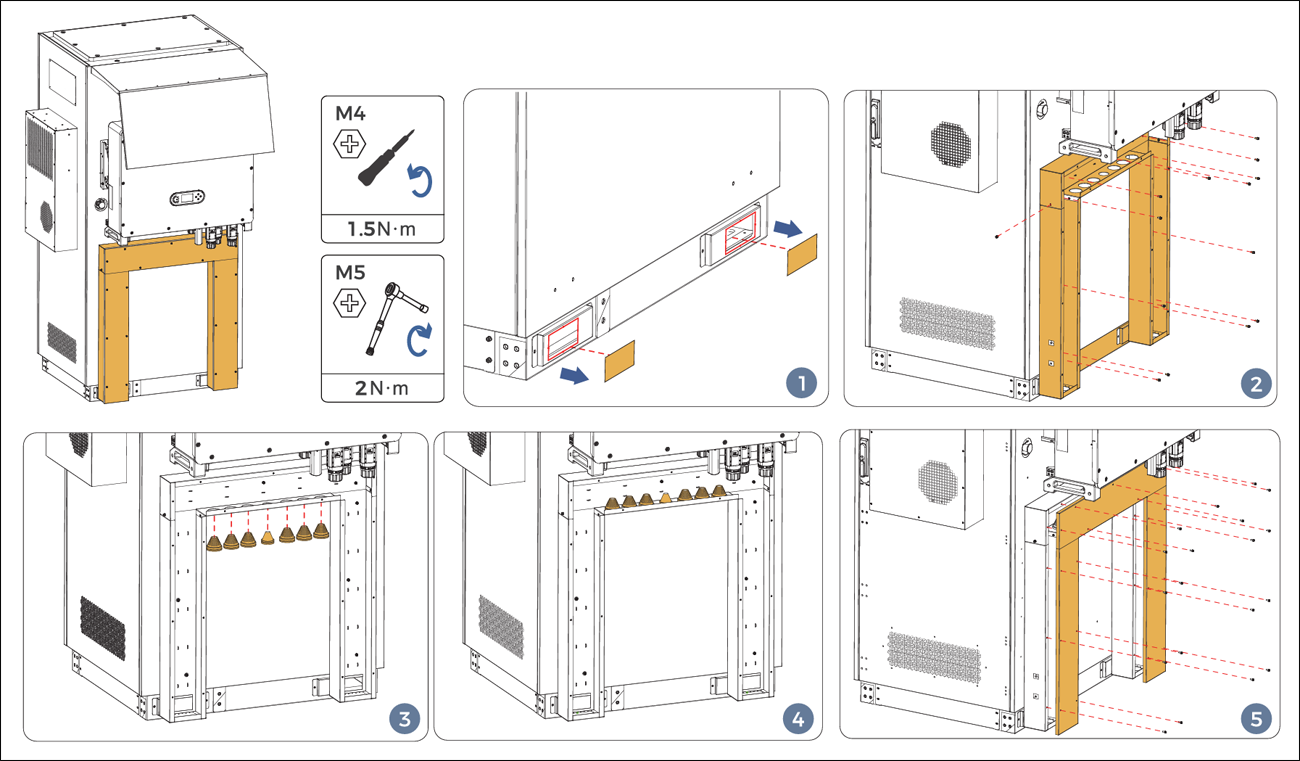

- Montieren Sie die Kabeltrays mit 13x M5x12 Schrauben an den Batterieschrank
- Montieren Sie die 10x 50mm Kabeltüllen und 1x 40mm Kabeltülle am oberen Kabeltray
- Warten Sie mit der Anbringung der Kabeltray-Verblendungen mit 23x M4x12 Schrauben bis alle AC-Anschlussleitungen, DC-Batteriekabel und Kommunikationsleitungen fertig verlegt wurden
3.) Installation des Kondensatablasses

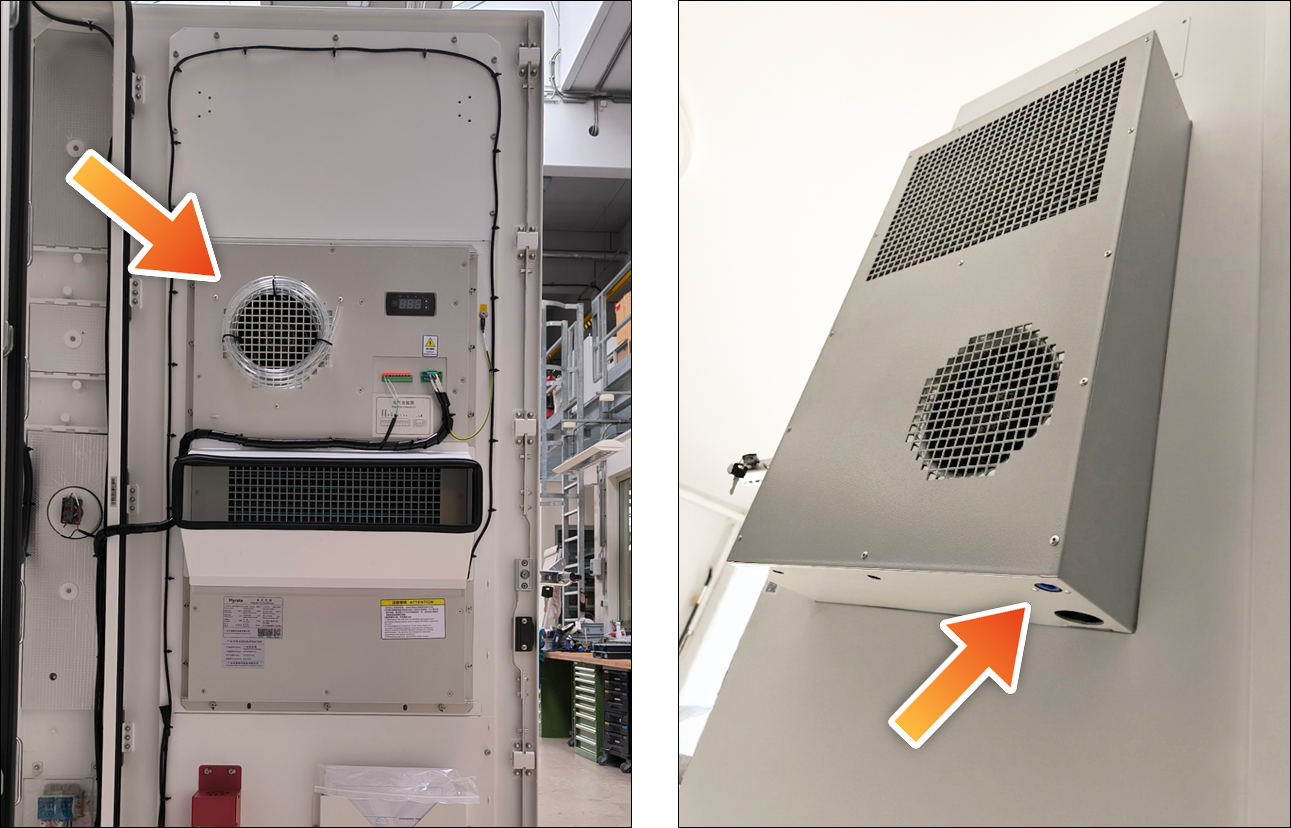

- Lösen Sie den Plastikschlauch vom Lüftergrill im Geräteinneren
- Schließen Sie den Plastikschlauch an den blauen Blitzanschluss außen an der Unterseite der Behausung des Klimagerätes an
- Verlegen Sie den Ablass entsprechend den Gegebenheiten am Aufstellungsort
