5.) Verkabelung
1.) Erdung des Batterieschranks und Komponenten
- Verlegen Sie eine Erdungsleitung mit 25-50mm² Kabelquerschnitt vom Potentialausgleich zum Batterieschrank

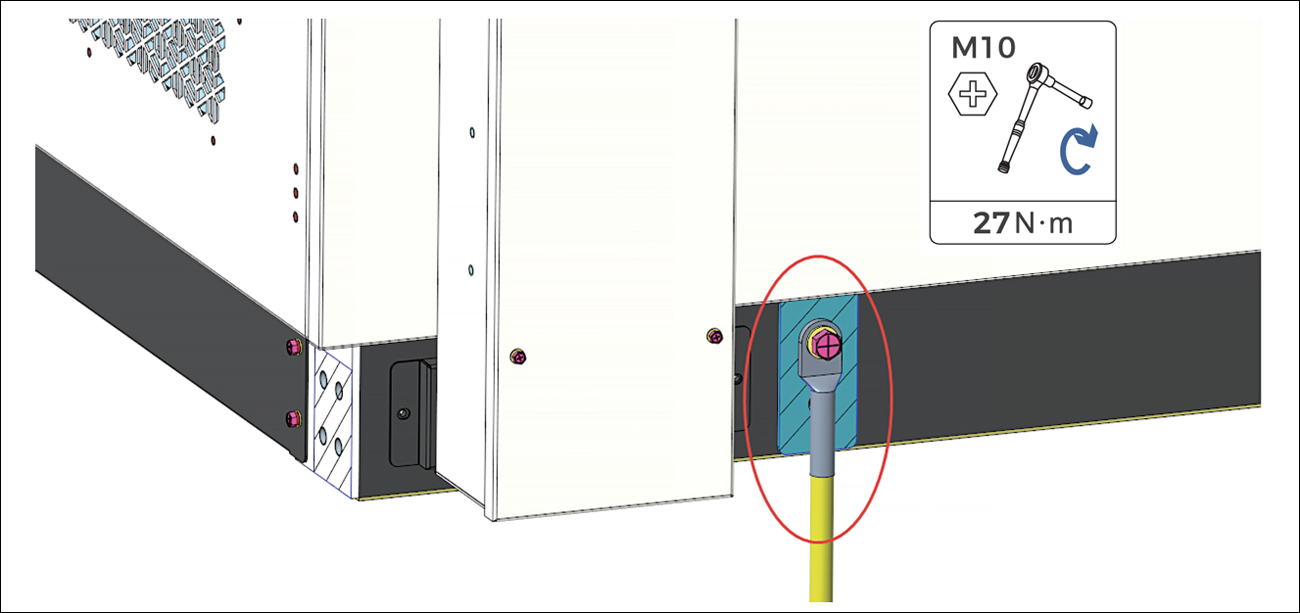

- Pressen Sie einen Kabelringschuh an die Leitung und befestigen Sie diese mit einer M10 Schraube an den vorhergesehenen Erdungspunkt neben der Kabeleinführung
- Stellen Sie durch eine Leitungsmessung sicher, dass die Impedanz der Leitung max. 4Ω beträgt

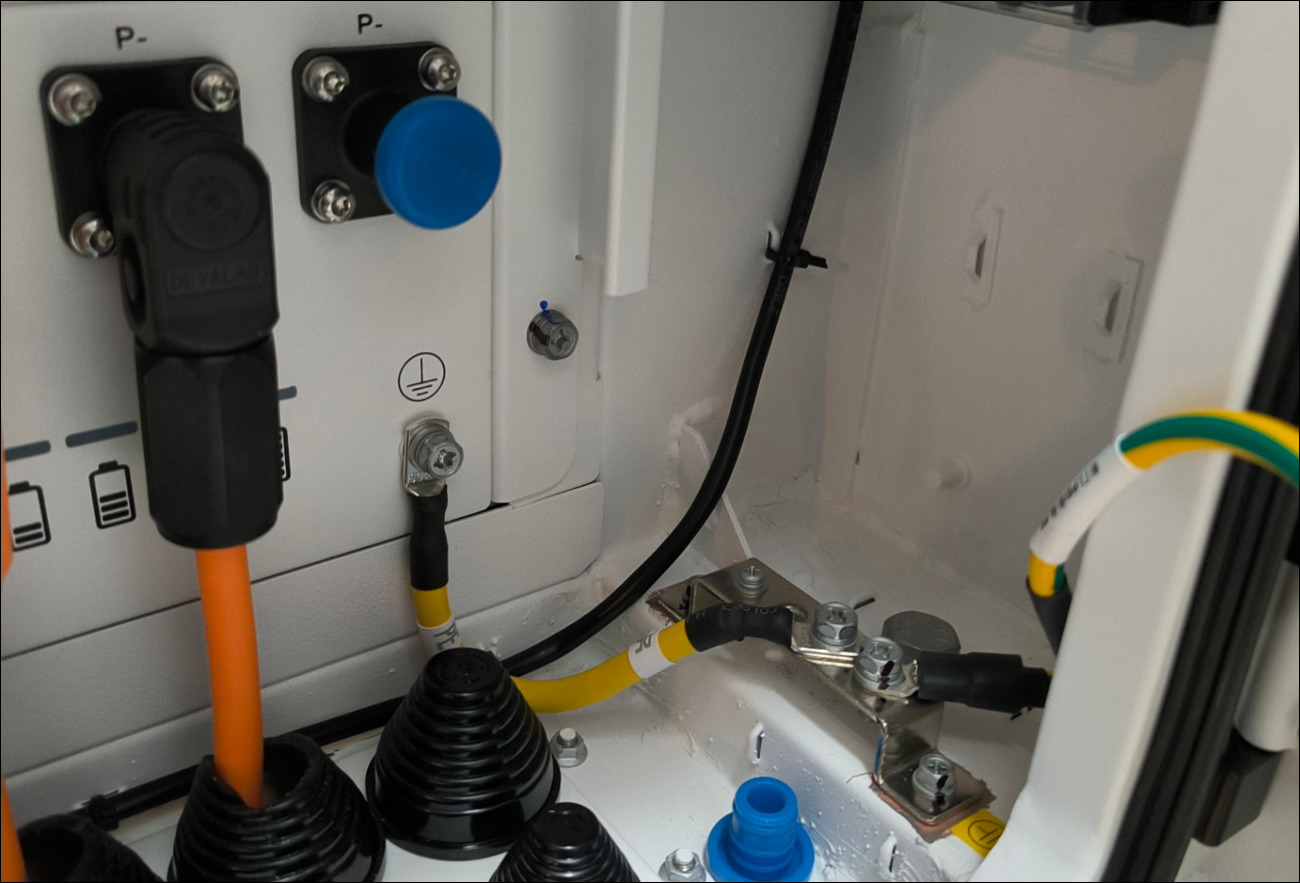

Am rechten unteren Eck im Schrankinneren befindet sich eine Sammelschiene. Stellen Sie eine Verbindung zwischen BCU und der Sammescheine her mit dem beigepackten PE-Kabel im Kit. Der Erdungspunkt der BCU ist entsprechend markiert.

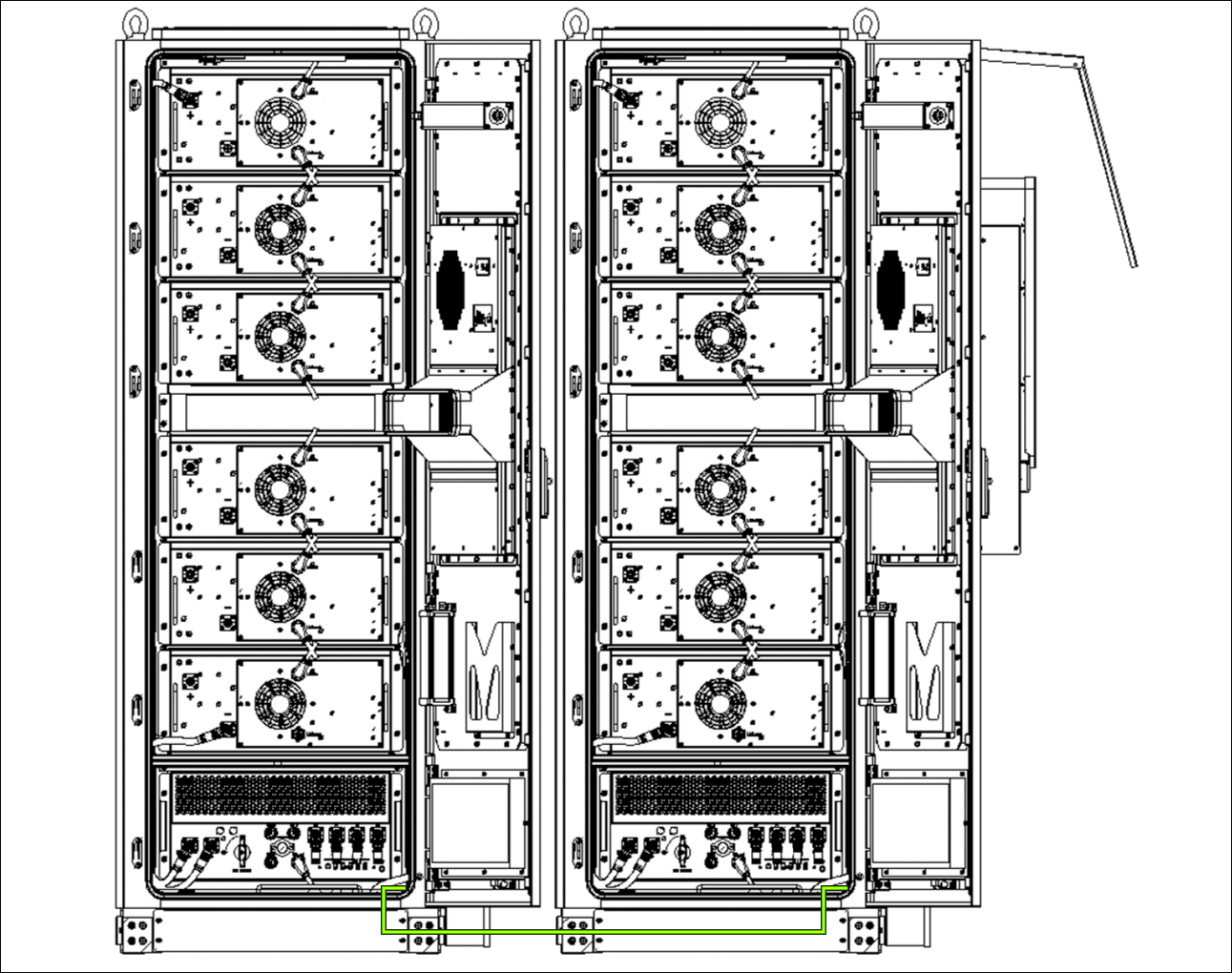

ACHTUNG!: Wenn Sie mehrere Batterieschränke kaskadieren, sind diese ebenfalls mit einer eigenen Leitung zum Potentialausgleich zu verbinden. Zu den Parallelkits (ZZT-POWER-MINI-KIT-PAR) sind Potentialausgleichsleitungen beigelegt, mit welchen die Schränke an einem Anschlusspunkt im Schrankinneren miteinander verbunden werden.

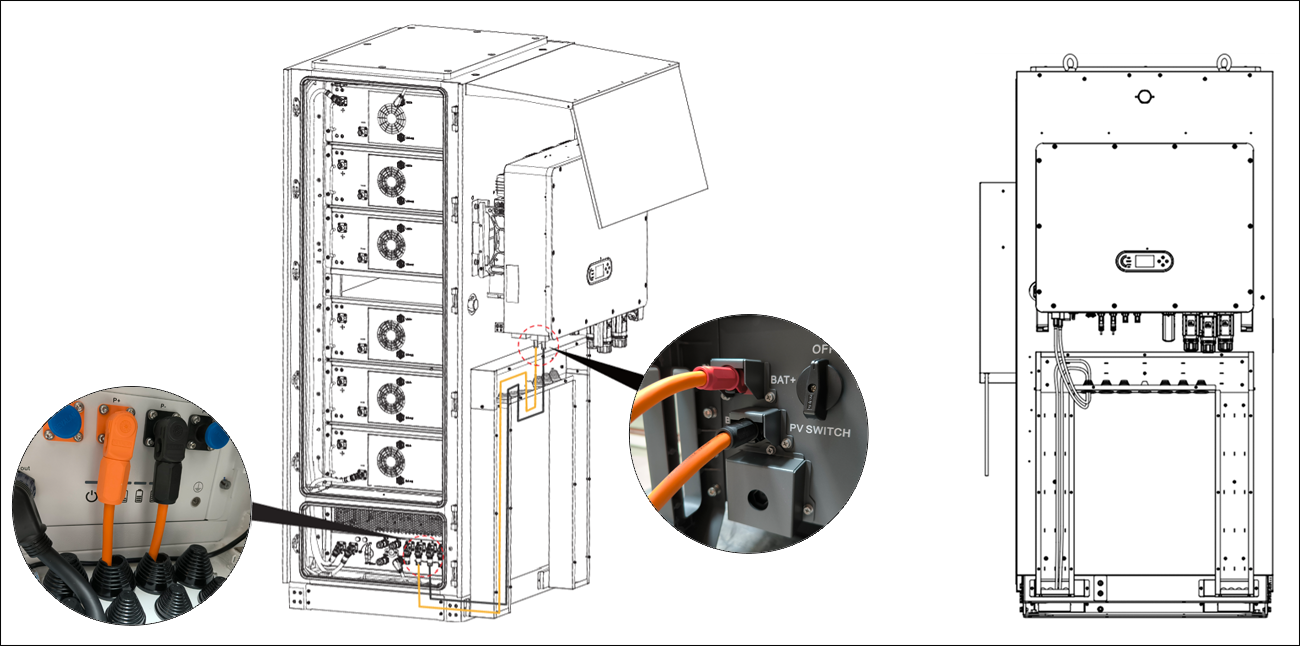

2.) DC-Batteriekabel
- Führen Sie die Batteriekabel von draußen über die Kabeleinführung in den Batterieschrank ein und klemmen Sie diese an die markierten Anschlüsse der BCU ("Battery Control Unit")
- Führen Sie das andere Ende der Batteriekabel zum Hybridwechselrichter und klemmen Sie diese an den Batterieeingang des Erzeugers
3.) BMS-Kommunikationskabel

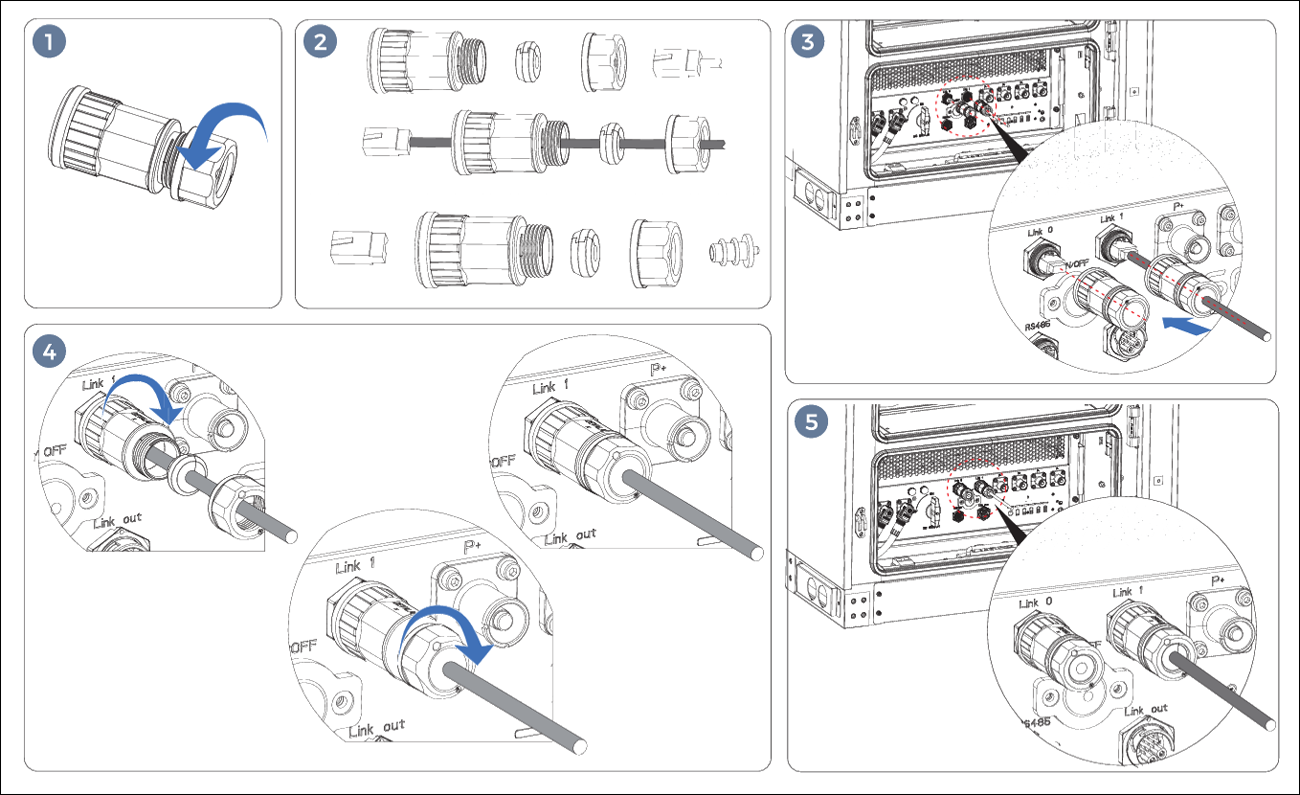

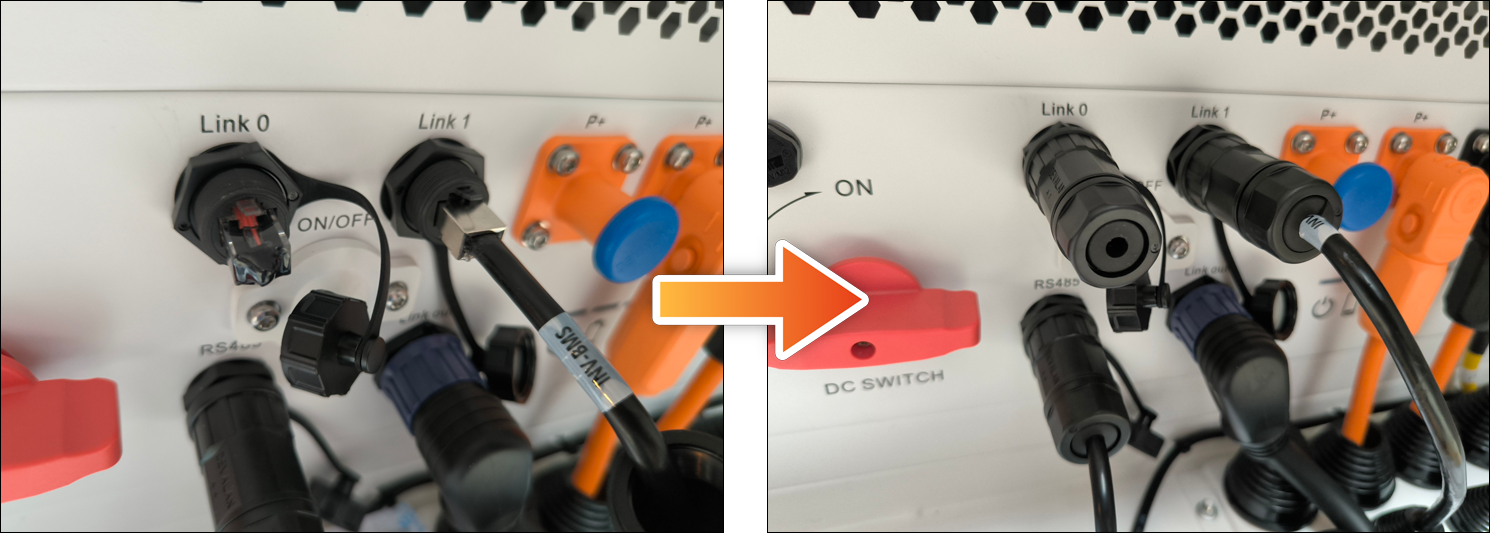

- Führen Sie das Kommunikationskabel durch die wasserdichte Schutzkappe und klemmen Sie es an einer der Link-Port-Buchsen an der BCU an
- Klemmen Sie den RJ45-Terminierungswiderstand an den anderen verfügbaren Link-Port an
- Verlegen Sie das Kommunikationskabel analog zu den Batteriestromkabeln in den Kabeltrays bis zum Hybridwechselrichter

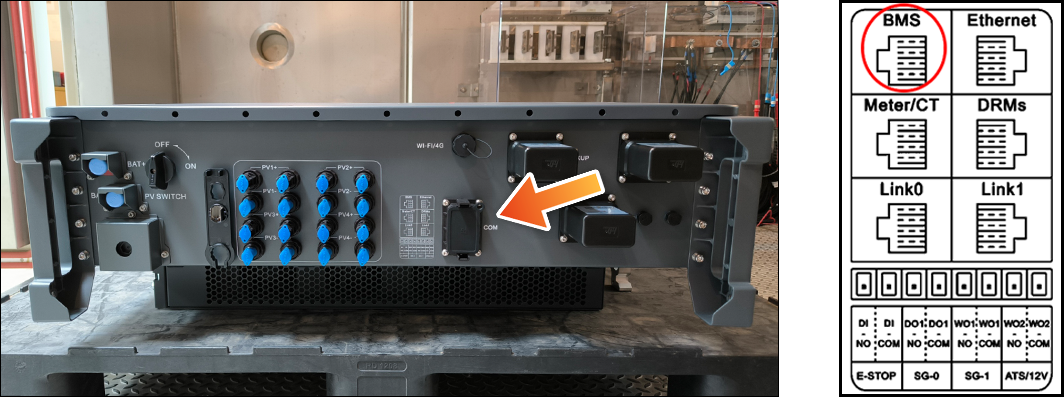

- Führen Sie das Kommunikationskabel durch die Schutzkappe und schließen Sie es am Hybridwechselrichter an den BMS-Port des Patchbays an

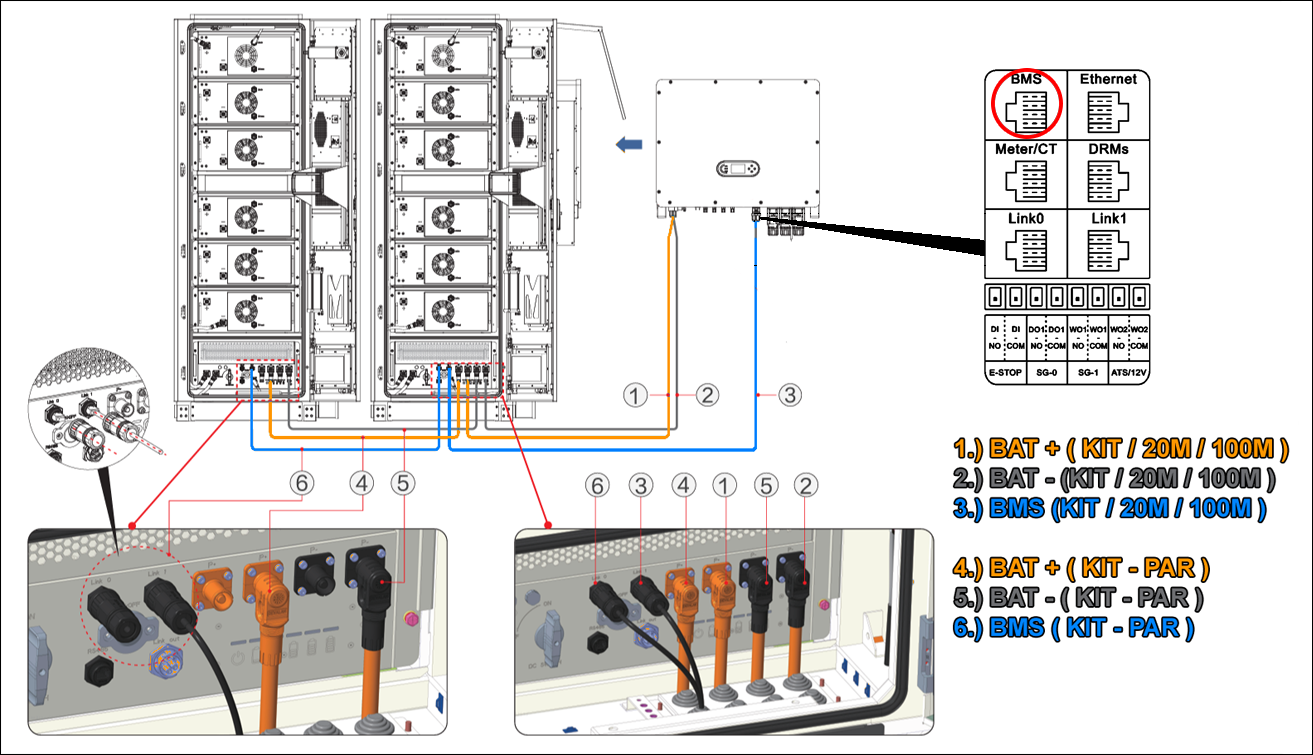

4.) Parallelverschaltung mehrerer Batterieschränke
Nutzen Sie für die Verbindung von Schrank zu Schrank das Kit ZZT-POWER-MINI-KIT-PAR. Die Batterieschränke gelten zueinander als parallel verschalten. Bei der Zuschaltung eines weiteren Batterieschranks in einer bestehenden Kaskade müssen die individuellen Ladestände nicht ident sein.
- Klemmen Sie die Parallelverbindungen an die benachbarten BAT- und Link-Port Klemmen
- Die BMS-Kommunikationsleitung muss am letzten Batterieschrank mit einem RJ45-Terminierungswiderstand terminiert werden

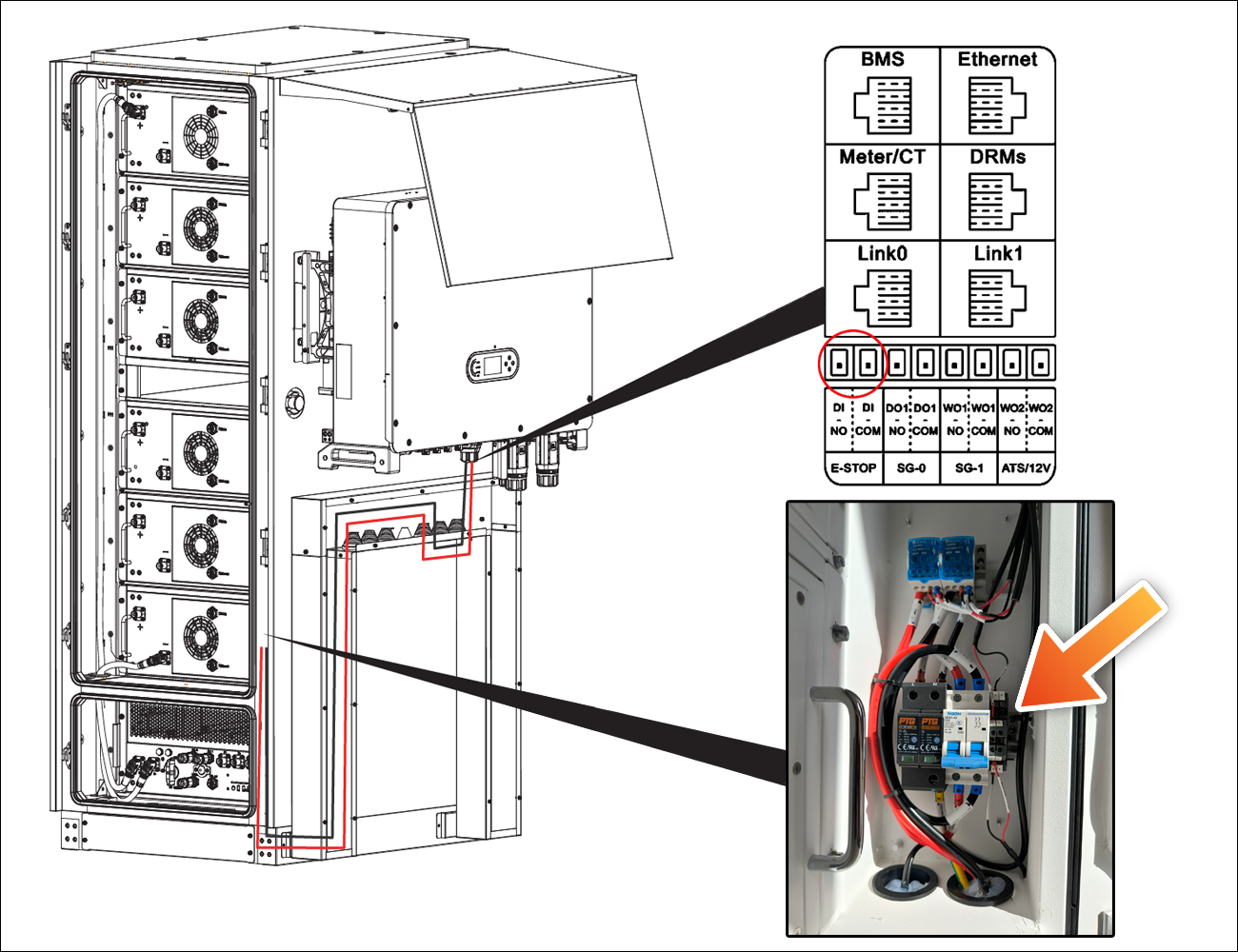

5.) Notausschalter ("EPO" - "Emergency Power Off")
Links neben dem Hybridwechselrichter positioniert befindet sich der integrierte Notausschalter des Batterieschranks. Bei Betätigung öffnet sich der Steuerstromkreis und das System stellt die Erzeugung und Ausgabe von Energie ein.
- Entfernen Sie die Schutzverblendung um an die Reihenklemmen ranzukommen
- Klemmen Sie eine zweipolige Leitung an die gezeigten Reihenklemmen im Batterieschrank an
- Verlegen Sie die EPO-Leitung in den Kabeltrays zum Hybridwechselrichter
- Führen Sie die EPO-Leitung durch die Schutzkappe, klemmen Sie beide Adern auf die Pins DI-NO und DI-COM der Reihenklemme, die unterhalb der RJ45-Anschlüsse am Patchbay gesteckt wird

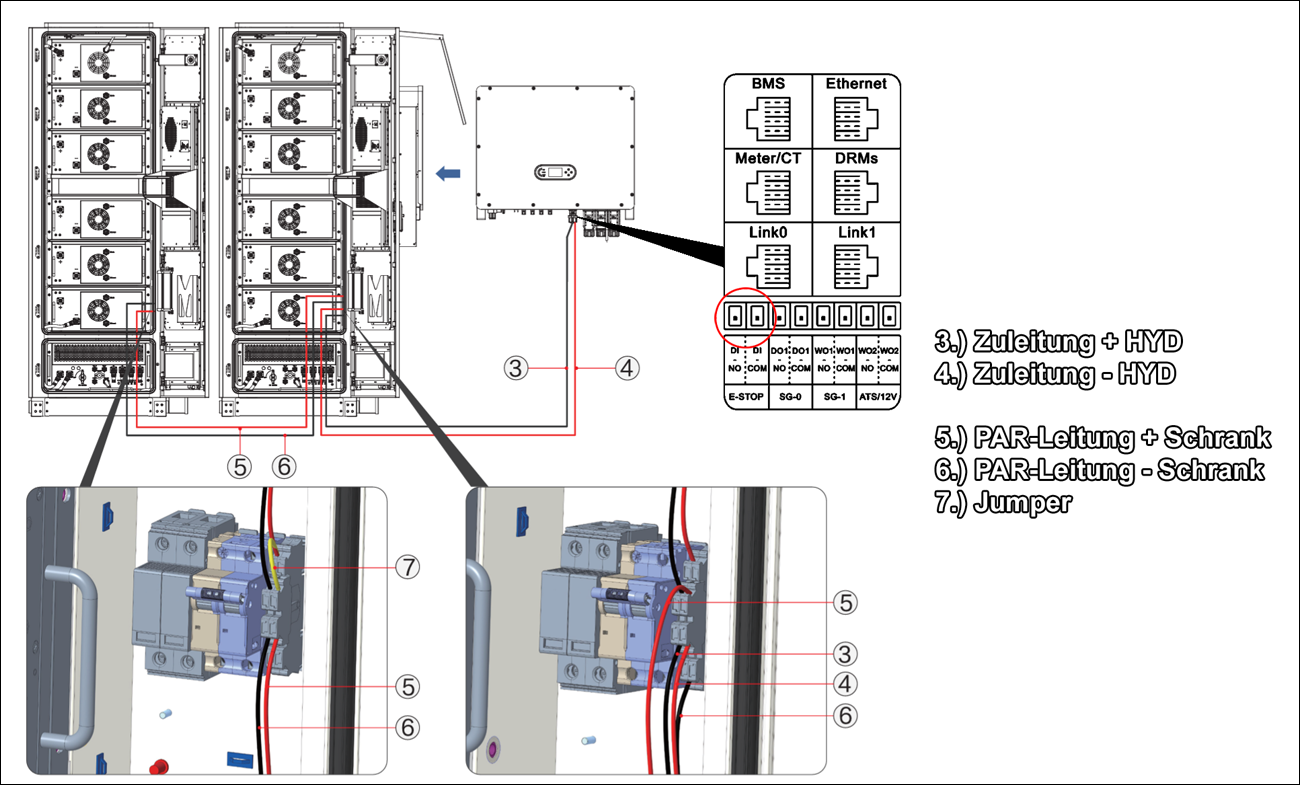

ACHTUNG!: Wenn Sie mehrere Batterieschränke kaskadieren, müssen alle Notausschalter in Serie zum Hybridwechselrichter verbunden werden. Führen Sie diese Verbindung wie unten dargestellt durch.
6.) Versorgungsleitung des Klimageräts
Das integrierte Luft-Luft-Klimagerät sorgt für das Thermomanagement im Batterieschrank. Sie regelt die Schrankinnentemperatur um die Batteriemodule im geeigneten Temperaturbereich zu halten und somit die Zellen zu schonen und Leistungsreduzierungen vorzubeugen. Die Versorgung erfolgt durch den BACKUP-Ausgang mithilfe eines speziellen Anschlusses mit zusätzlichem einphasigen Abgang. Die Versorgungsleitung ist ebenfalls im Kit enthalten.
- Max. Heizleistung: 1kW
- Max. Kühlleistung: 1,5kW

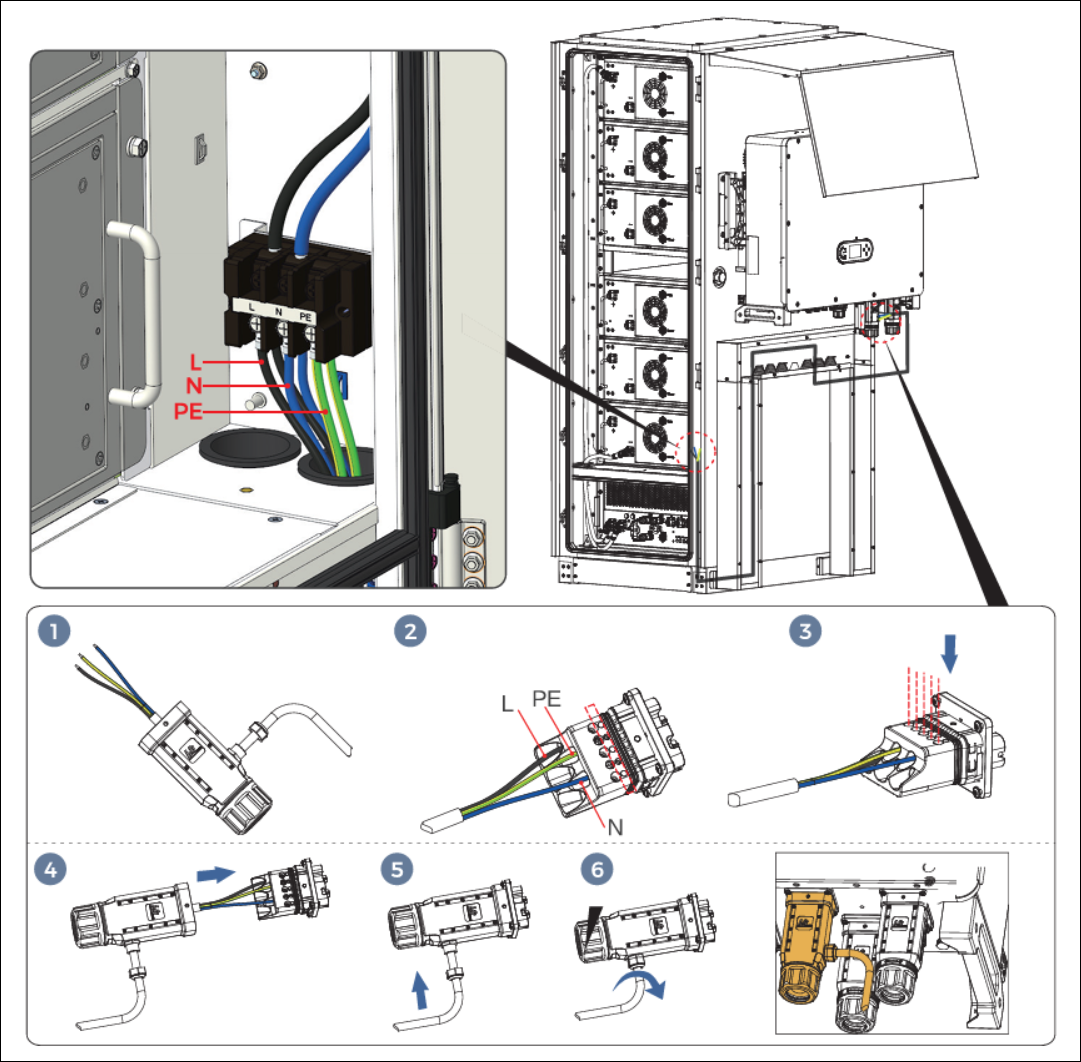

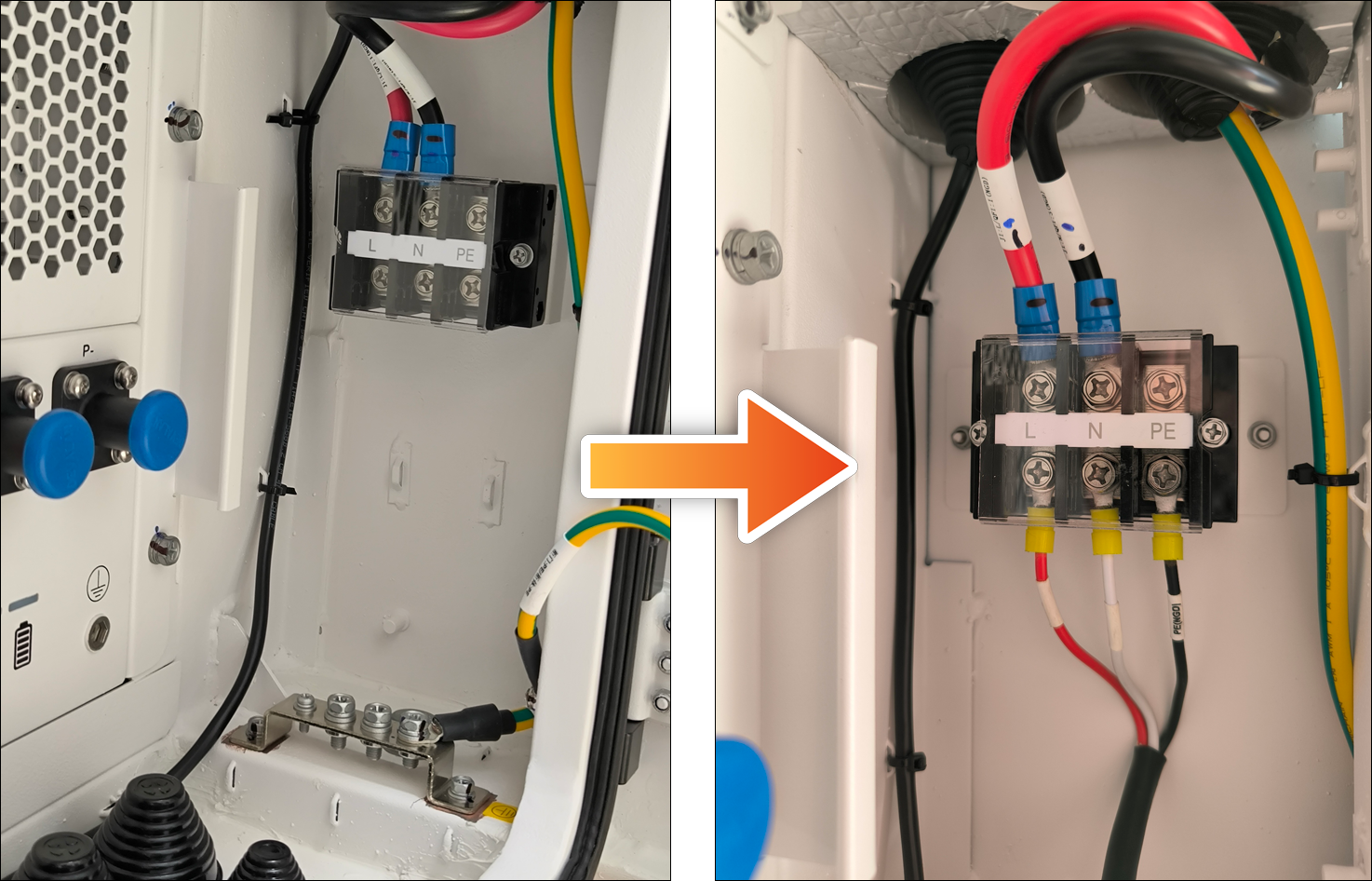

- Klemmen Sie am einphasigen Anschluss des im Kit beigepackten BACKUP-Anschlusssteckers die dreipolige Leitung an
- Prüfen Sie den Halt der Anschlusses durch die Inspektionsöffnungen
- Verlegen Sie die Versorgungsleitung in den Kabeltrays und führen Sie dieses durch die Kabeleinführung in den Batterieschrank
- Klemmen Sie das Ende der Leitung an die dargestellten Klemmen

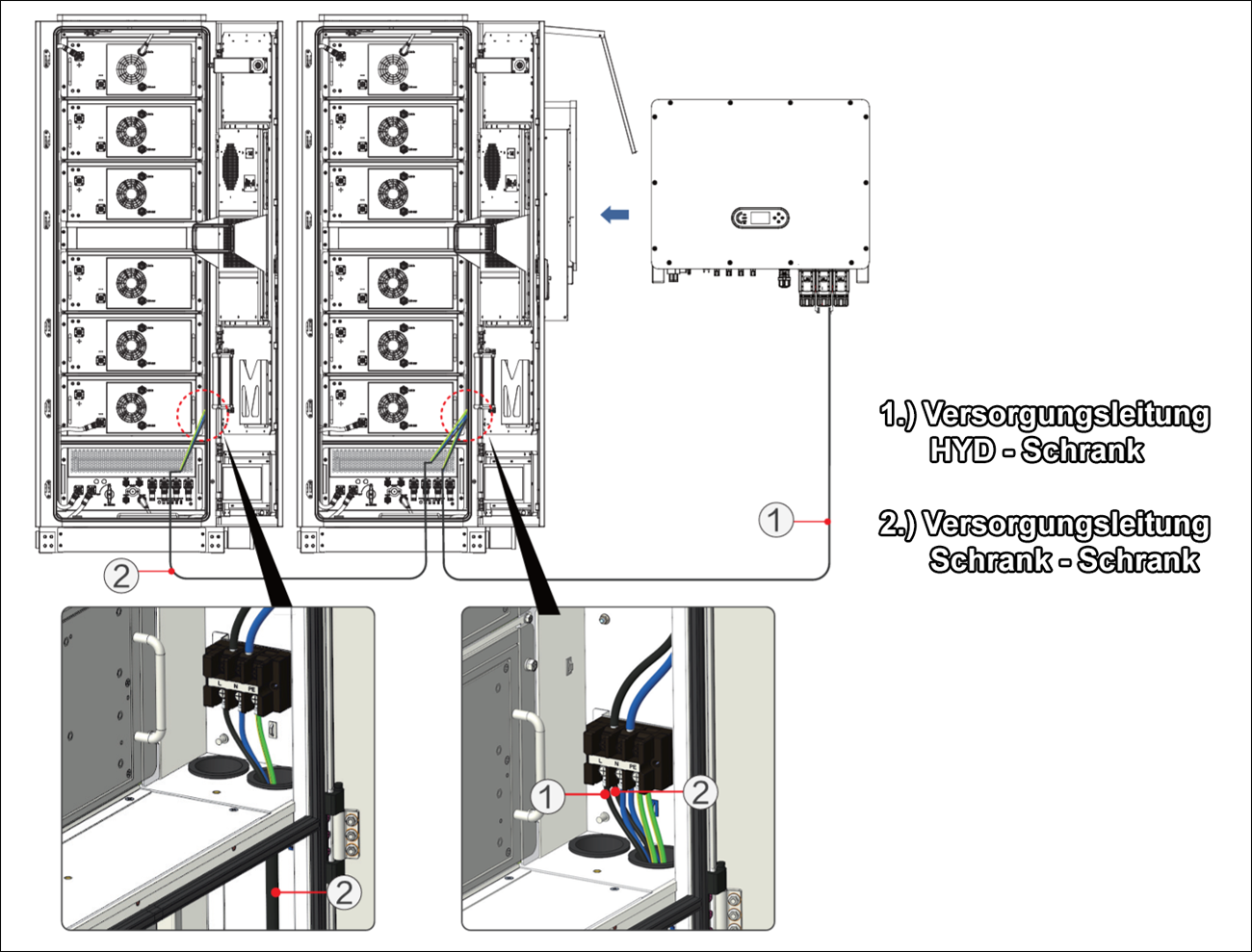

ACHTUNG!: Wenn Sie mehrere Batterieschränke kaskadieren, müssen die weiteren Versorgungsleitungen parallel zu den Klemmen des vorhergehenden Batterieschranks verbunden werden. Führen Sie diese Verbindung als Daisy-Chain-Verkettung von Schrank zu Schrank aus.
7.) AC-Anschlüsse am Hybridwechselrichter (GRID / BACKUP / GEN)
Die Hybridwechselrichter-Serie HYD30000-60000 ZSR besitzt drei seperate AC-Anschlüsse:
- GRID - Netzseitiger Anschluss, trennt sich bei Netzstörung/-Ausfall allpolig vom Netz
- BACKUP - Versorgung kritischer Lasten während dem Netzparallel- und Ersatzstrombetrieb
- GEN - Generatoranschluss zur Weiterversorgung am BACKUP bei entladenen Speicher sowie zusätzliche Aufladung mit Überschussleistung

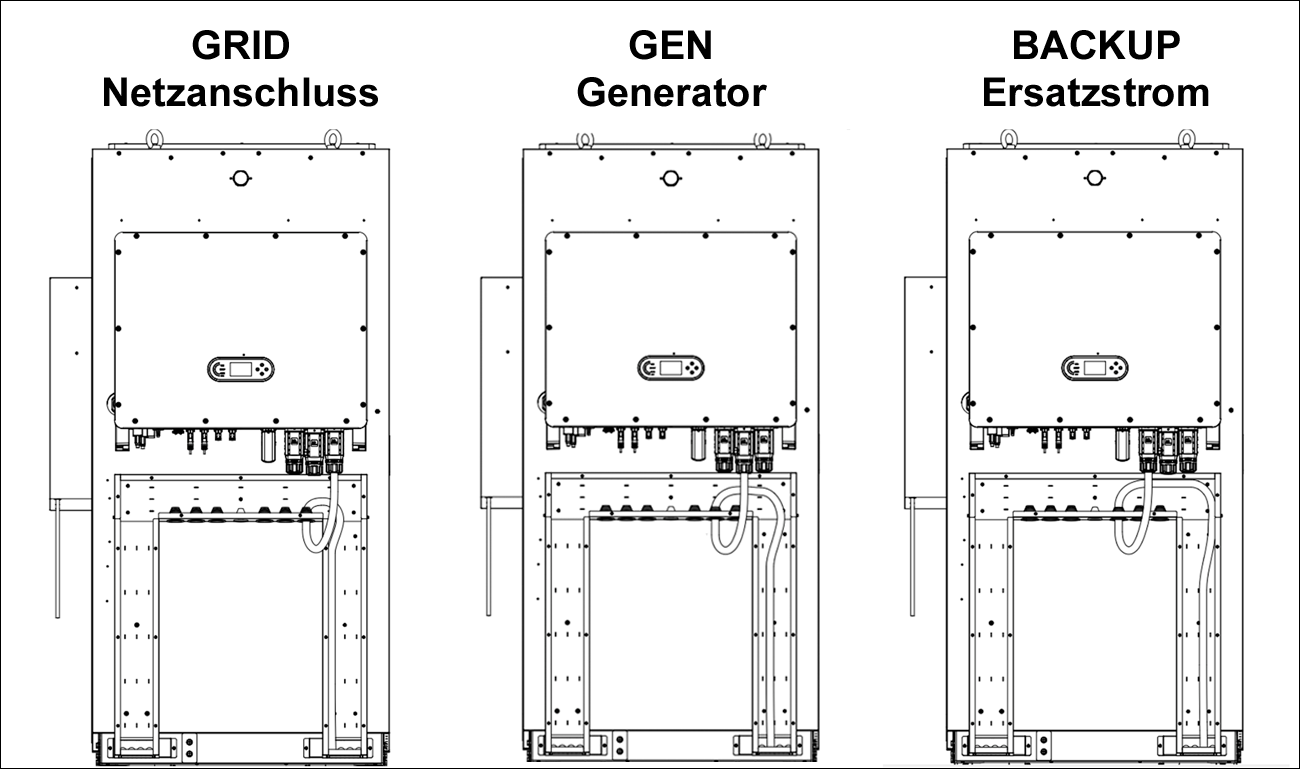

Der max. Kabelquerschnitt, der an den Steckern angeklemmt werden kann, beträgt 25mm². Unten finden Sie Verkabelungsvorschläge als Orientierungshilfe.
8.) Kontrolle aller Anschlüsse

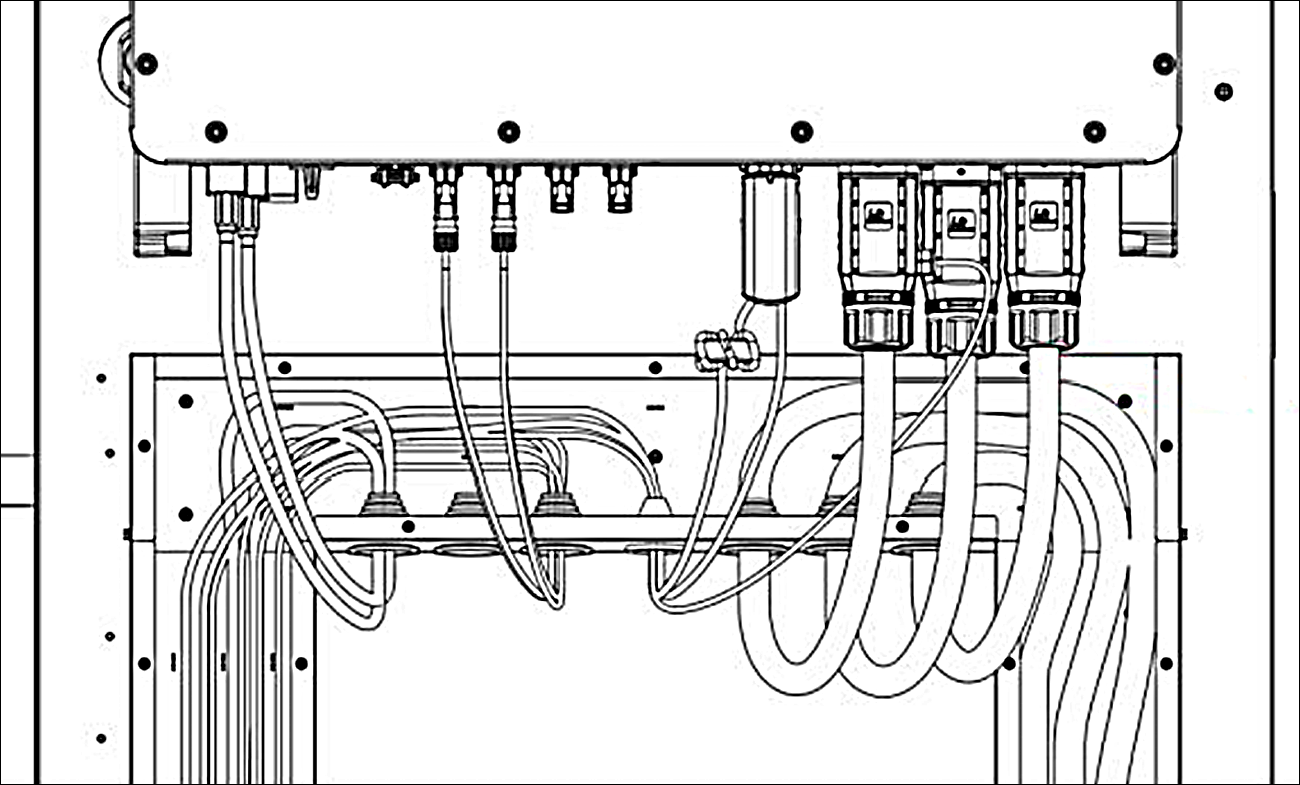

Kontrollieren Sie abschließend alle verlegten Leitungen. unterhalb finden Sie Orientierungshilfen für die Verlegung der Kabeln.
- PE-Anschlüsse
- PV-Strangleitungen
- Batteriestromkabel
- BMS-Kommunikationskabel
- Versorgungsleitung Klimagerät
- AC-Netzanschluss (GRID)
- AC-Ersatzstromanschluss (BACKUP)
- AC- Generatoranschluss (GEN)
- Notaus-Steuerleitung (EPO)
Optional:
- HYD-Kaskadierung & Modbus (Link-Port)
- Rundsteuerempfänger & ext. NA-Schutz (DRM)
- 12V-Steuerleitung (ATS / Genset)
- Energy-Meter / Stromwandler-Anschluss (Meter / CT)
