3.) Bodenmontage

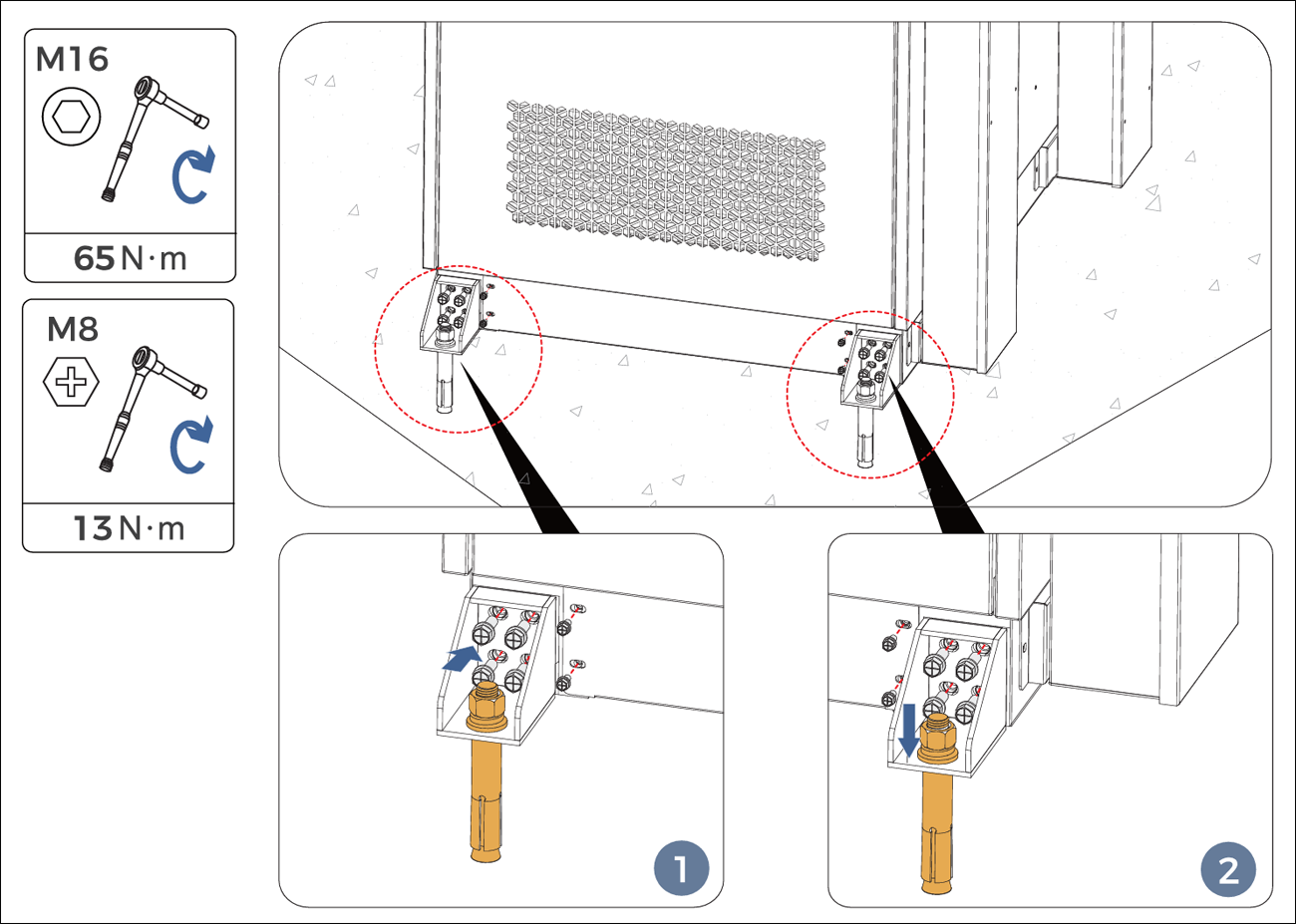

1.) Direkte Verankerung mit Montagewinkeln (ZZT-POWER-MINI-FIX)
An den Ecken vom Trägerrahmen des Batterieschranks finden Sie Gewindebohrungen vor. Diese sind zur Montage von Montagewinkeln vorgesehen, mit welchen der Batterieschrank direkt ans Fundament verankert wird.
An den Ecken vom Trägerrahmen des Batterieschranks finden Sie Gewindebohrungen vor. Diese sind zur Montage von Montagewinkeln vorgesehen, mit welchen der Batterieschrank direkt ans Fundament verankert wird.
- Montieren Sie die 4x Montagewinkel mit den im Kit beigelegten M8x25 Schrauben an den Trägerrahmen (Front- und Rückseite)
- Bohren Sie mit einem 20mm Steinbohrer 120-140mm tiefe Löcher ins Fundament und schlagen Sie die M16x150 Ankerbolzen rein, achten Sie dass zur Verschraubung genügend Gewinde rausragt
- Ziehen Sie die Schraubverbindungen mit den abgebildeten Drehmomenten nach

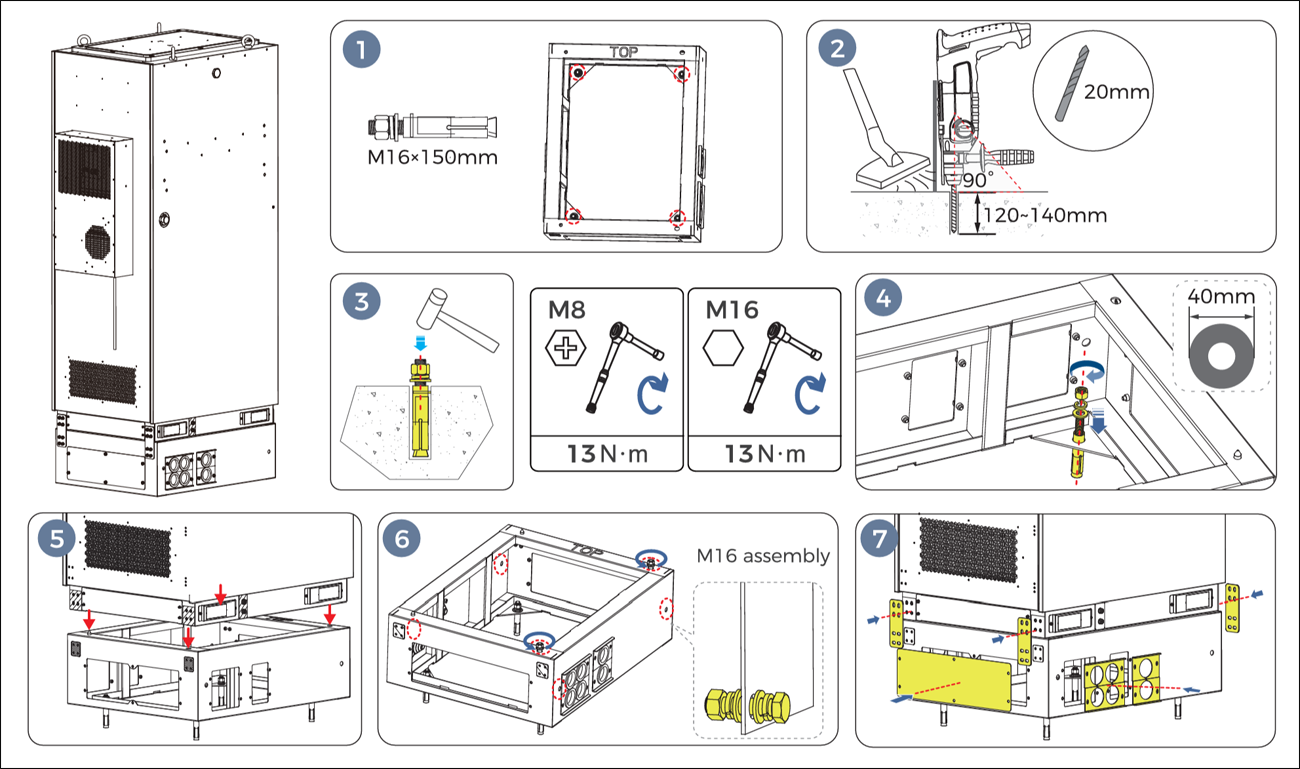

2.) Montage auf Trägerkonsole (ZZT-BASE-POWER-MINI)
Alternativ kann eine Trägerkonsole mitbestellt werden. Durch den Einsatz dieser Komponente kann auf das Aufbereiten einer Kabelgrube verzichtet werden, die benötigten Kabeleinführungen sind bereits an der Konsole ausgeschnitten. Achten Sie auf die Orientierung der Konsole, die Oberseite ist mit der Aufschrift "TOP" markiert.
- Platzieren Sie die Trägerkonsole am Aufstellort und markieren Sie die Positionen der Bohrlöcher
- Bohren Sie mit einem 20mm Steinbohrer 120-140mm tiefe Löcher ins Fundament und schlagen Sie die M16x150 Ankerbolzen rein, achten Sie dass zur Verschraubung genügend Gewinde rausragt
- Platzieren Sie die Trägerkonsole auf den rausragenden Gewinden und ziehen Sie die Muttern mit den abgebildeten Drehmomenten fest
- Stellen Sie den Batterieschrank auf die Trägerkonsole und verschrauben Sie diesen mit den beigelegten Schrauben
- Montieren Sie anschließend die Verdeckungen für Kabeleinführungen, Serviceöffnungen und Verbindungen zwischen Konsole und Schrank)
