1.) Fundament & Positionierung
Der PowerMini Batterieschrank ist in drei unterschiedlichen Kapazitätsstufen verfügbar:
- 64kWh: 4x Batteriemodule, Gesamtgewicht - 1100kg
- 80kWh: 5x Batteriemodule, Gesamtgewicht - 1220kg
- 96kWh: 4x Batteriemodule, Gesamtgewicht - 1340kg
Aufgrund des Gewichts des Batterieschranks ist es absolut notwendig, dass das Fundament des Aufstellortes in der Lage ist, das System unter Berücksichtigung der Witterungseinflüsse sowie geologischen und tektonischen Gegebenheiten sicher stützen zu können. Die folgenden Kritierien müssen eingehalten werden:
- Das Fundament soll min. 300mm über den Grund empor ragen um Flutungen der Kabelgruben durch umgebenden Standwasser zu vermeiden
- Es sind Sickeröffnungen innerhalb der Kabelgruben zur Vermeidung von Standwasser zu errichten
- Das Betonfundament muss an den Stützpunkten ausreichend bewehrt sein um den Stützlasten der Batterieschränke standhalten zu können
- Achten Sie für die Verlegung von Strom- und Kommunikationskabeln auf ausreichend Platz innerhalb der Kabelgruben
- Für anfallende Service- und Wartungseinsätze muss auf ausreichende Platzverhältnisse geachtet werden
- Der Transport von Ersatzteilen wie Batteriemodule zum Batterieschrank muss ohne großen Aufwand bewerkstelligbar sein
1.) Abstände (Einzelner Batterieschrank)

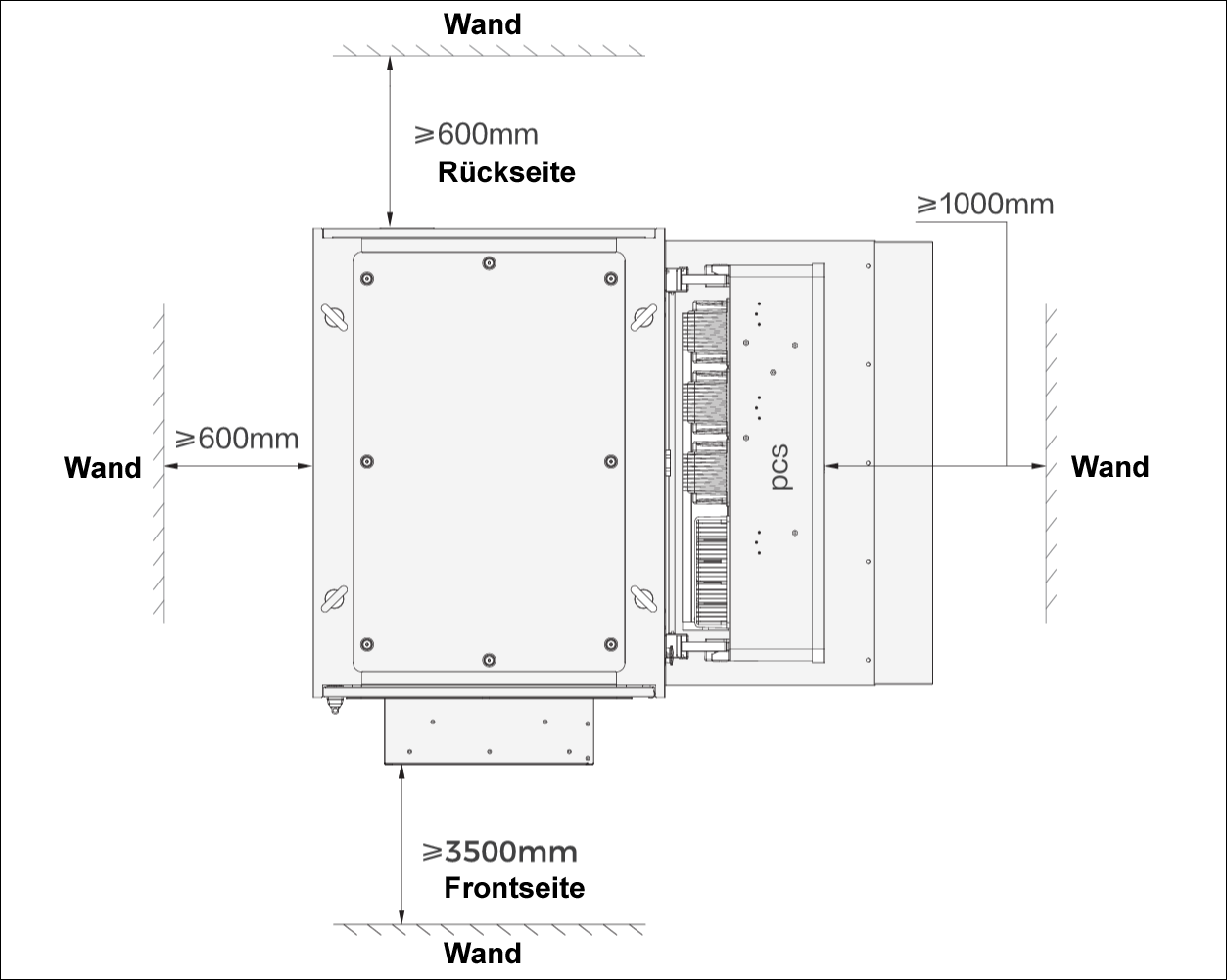

Die untere Skizze stellt einen einzelnen Batterieschrank in Kombination mit einem Hybridwechselrichter dar.
Die untere Skizze stellt einen einzelnen Batterieschrank in Kombination mit einem Hybridwechselrichter dar.
- Zur Öffnung der Schranktür müssen zwischen der Frontseite des Batterieschranks und der gegenüberliegenden Wand 3500mm Abstand eingehalten werden
- Für genügend Raum zur Durchführung von Service- und Wartungsarbeiten sind die gekennzeichneten Mindestabstände an allen Seiten des Batterieschranks einzuhalten
- Die Mindestabstände sorgen zusätzlich für eine ordentliche Luftzirkulation um Leistungsreduzierungen und unnötig hohen Verbrauch der Klimaanlage zu vermeiden
2.) Abstände (Kaskadierte Batterieschränke)

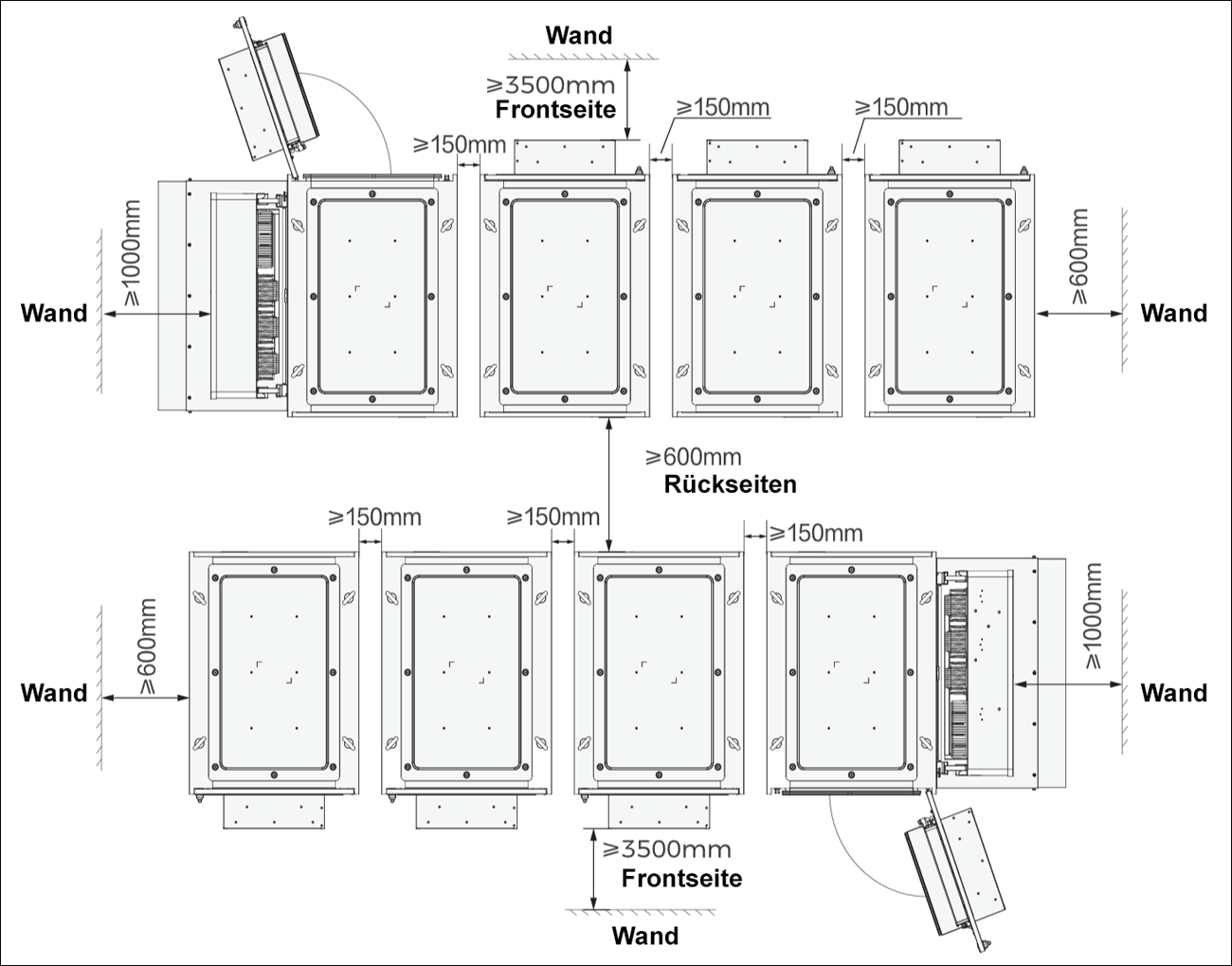

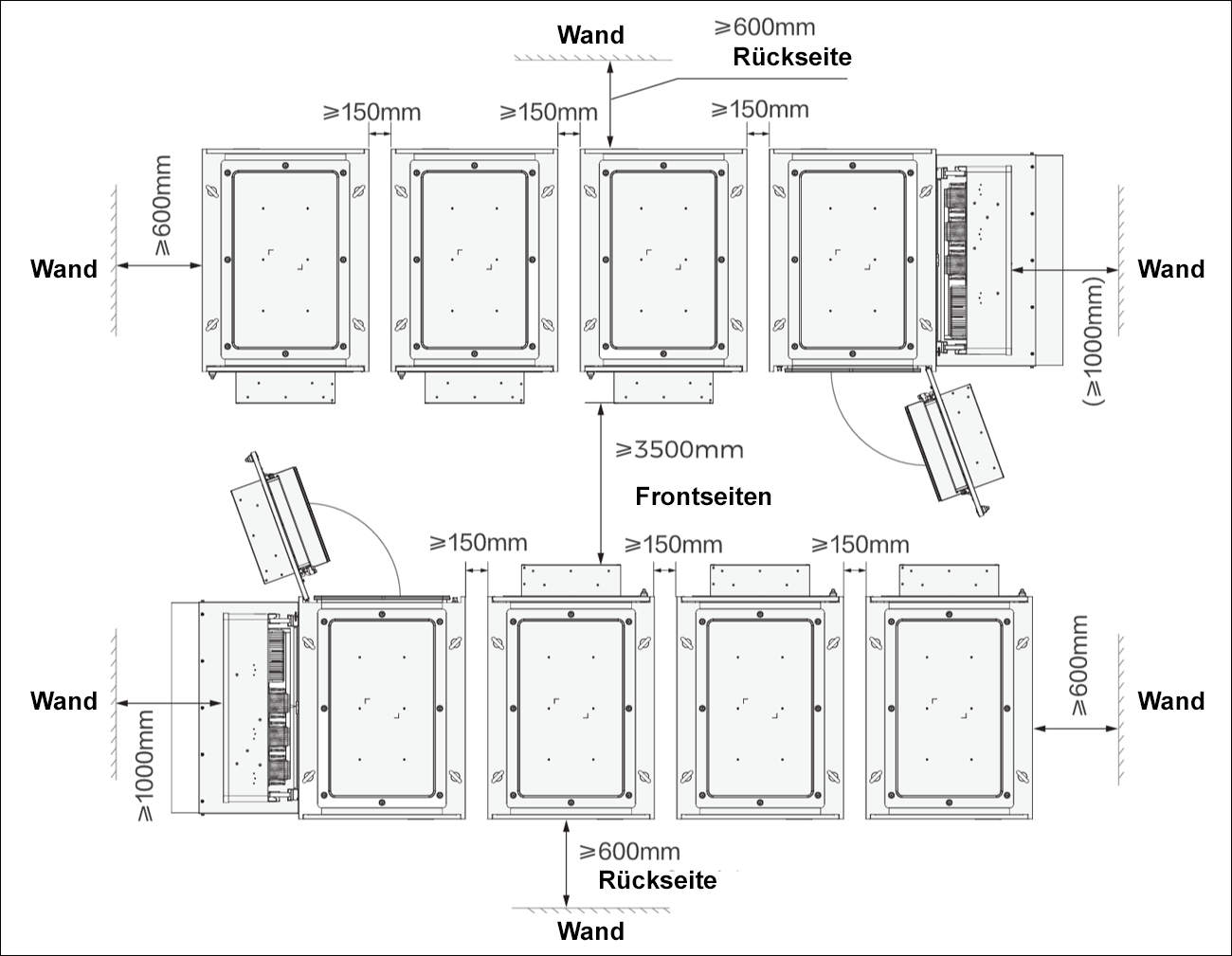

Bis zu vier Batterieschränke können als Kaskade mit einem Hybridwechselrichter betrieben werden. In den unteren Abbildungen werden als Beispiel zwei Kaskaden dargestellt, welche gegenüberliegend voneinander aufgestellt sind.
Bis zu vier Batterieschränke können als Kaskade mit einem Hybridwechselrichter betrieben werden. In den unteren Abbildungen werden als Beispiel zwei Kaskaden dargestellt, welche gegenüberliegend voneinander aufgestellt sind.
- Zur Öffnung der Schranktüre müssen zwischen der Frontseite des Batterieschränke und der gegenüberliegenden Wand 3500mm Abstand eingehalten werden
- Für genügend Raum zur Durchführung von Service- und Wartungsarbeiten sind die gekennzeichneten Mindestabstände an allen Seiten der Batterieschrank-Kaskade einzuhalten
- Die Mindestabstände sorgen zusätzlich für eine ordentliche Luftzirkulation um Leistungsreduzierungen und unnötig hohen Verbrauch der Klimaanlage zu vermeiden
ACHTUNG!: Halten Sie für die Verlegung der Parallelleitungen unbedingt die angegebenen Distanzmaße von 150mm zwischen den kaskadierten Batterieschränken ein (ZZT-POWER-MINI-KIT-PAR)!
3.) Fundament und Kabelgrube

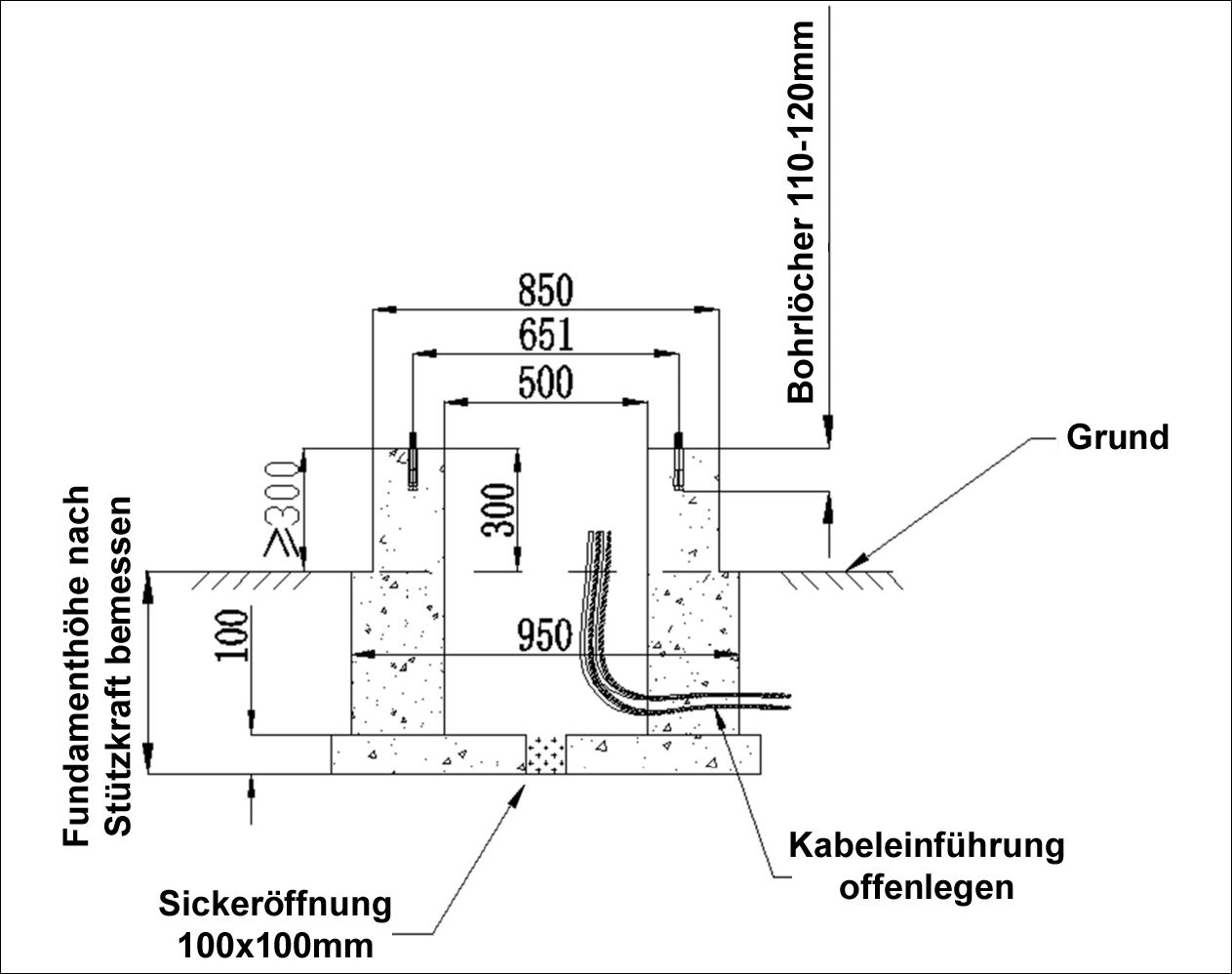

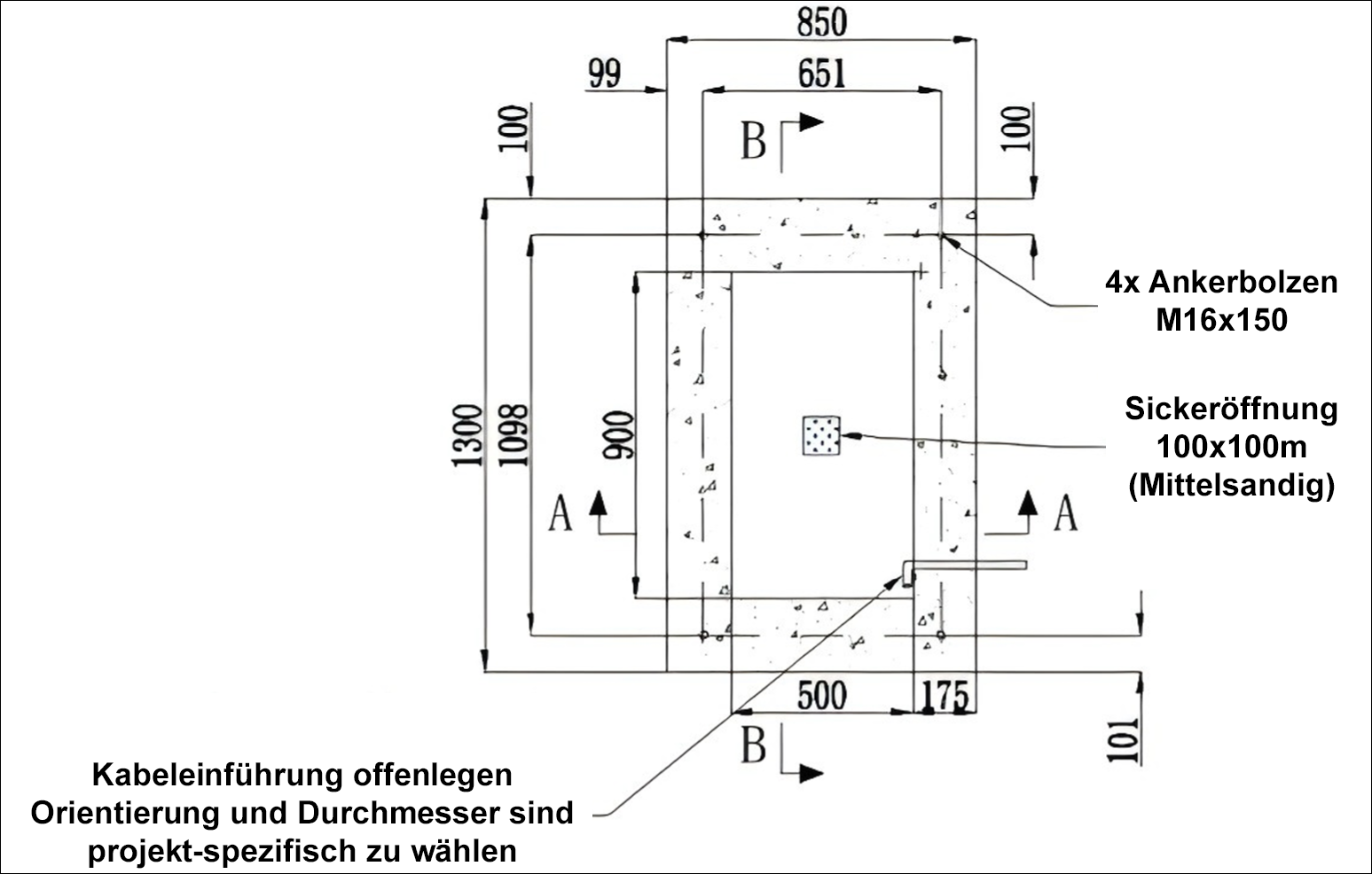

Die unteren Skizzen beschreibt die Mindestmaße des Fundaments, welche eingehalten werden müssen.
Die unteren Skizzen beschreibt die Mindestmaße des Fundaments, welche eingehalten werden müssen.
- Das Fundament muss den Lasten der Gewerbespeicher standhalten und das Betonmaterial gegebenenfalls bewehrt werden
- Die Stützprofile müssen 300mm über dem Grund herausragen um Flutungen der Kabelgruben durch Standwasser zu vermeiden
- Eine Sickeröffnung von min. 100x100mm mit mittelsandiger Füllung muss zur Entwässerung der Kabelgrunde ausgehoben werden
