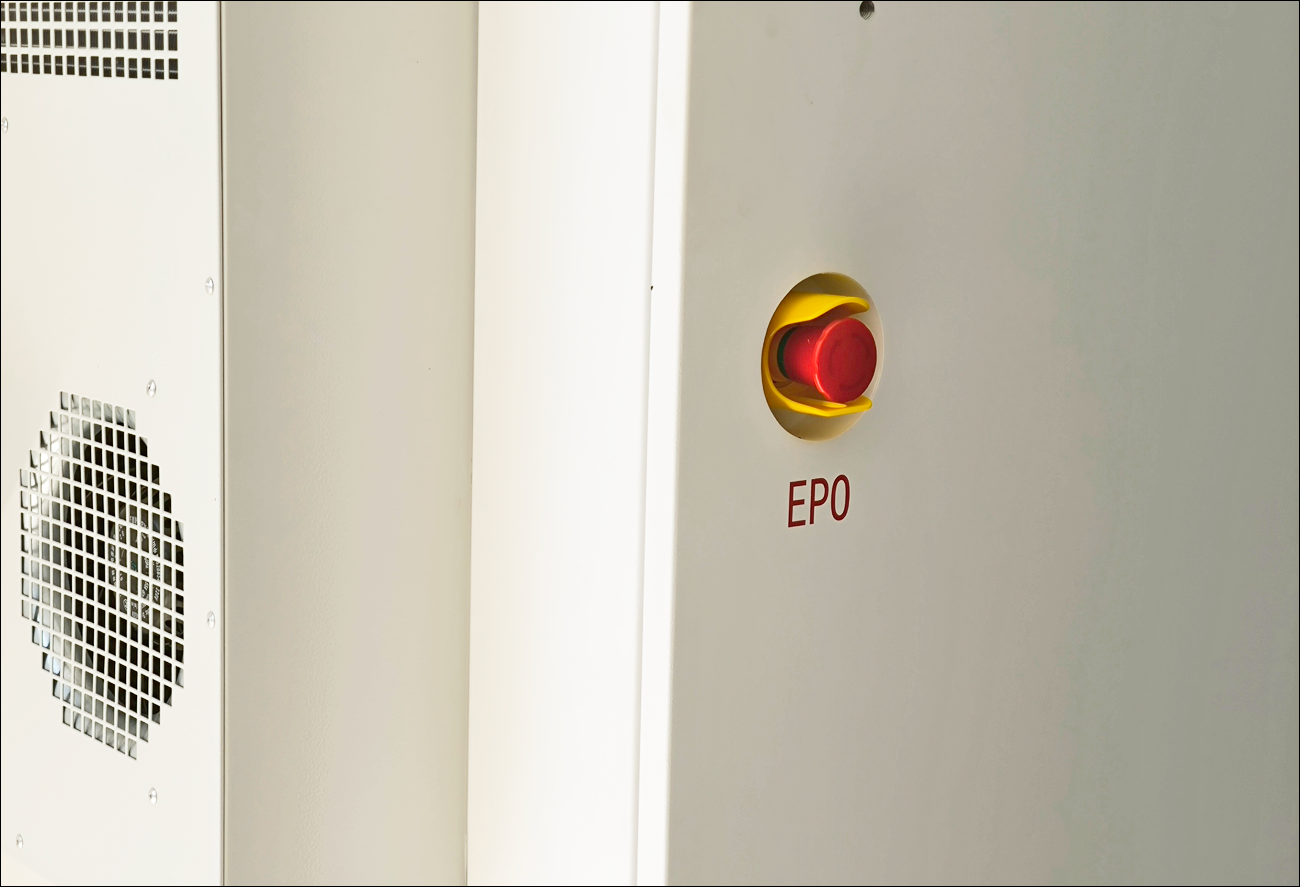

An der rechten Seite des Batterieschrank befindet sich ein integrierter Notausschalter, gekennzeichnet mit der Aufschrift "EPO". Bei dessen Auslösung stoppt das System die Ausgabe, Aufnahme und Erzeugnis von Energie. Die Notausschaltung kann durch eine gesamte Batterieschrank-Kaskade durchgeschliffen und verwendet werden.

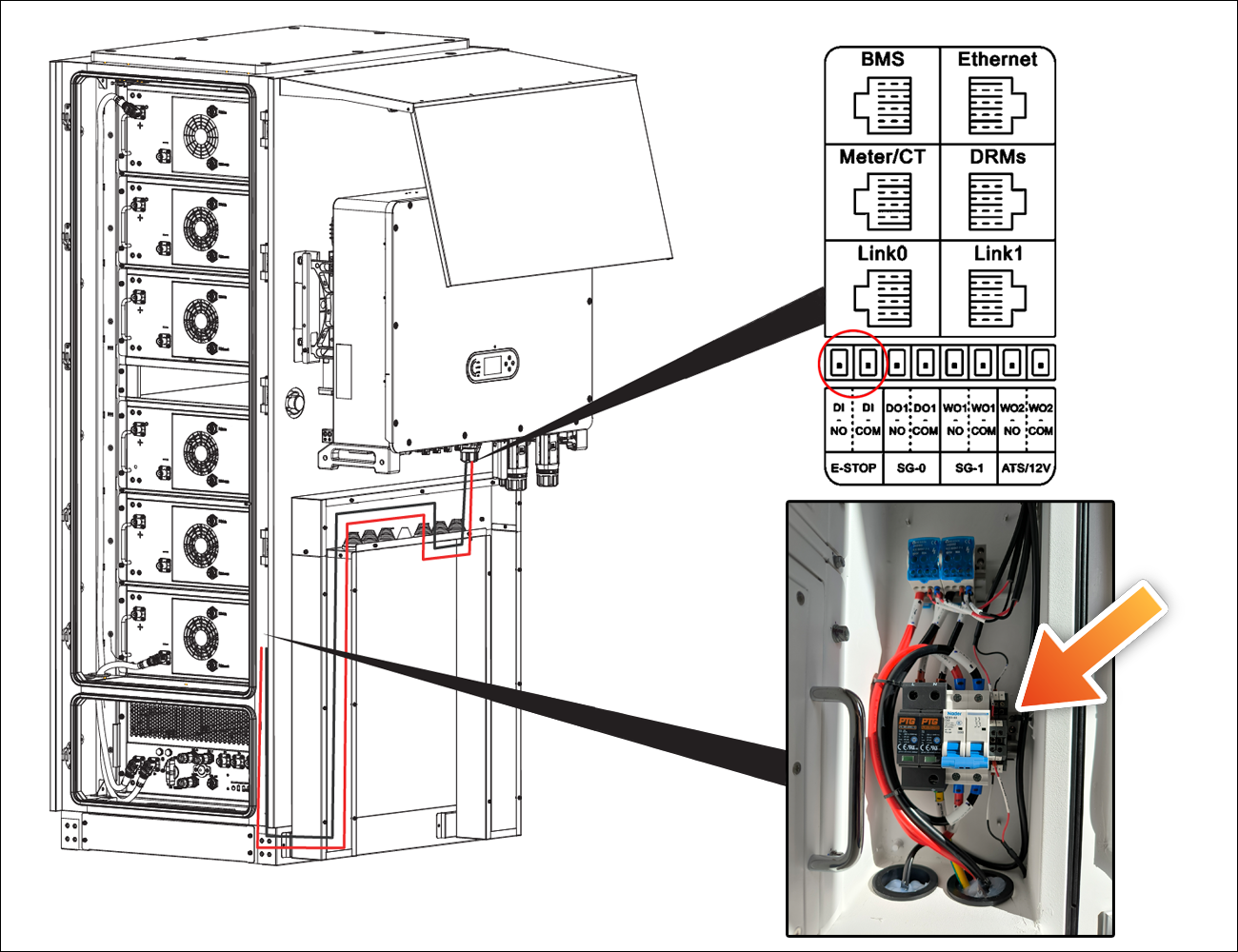

1.) Installation der Signalleitung
- Entfernen Sie die Schutzverblendung um an die Reihenklemmen ranzukommen
- Klemmen Sie eine zweipolige Leitung an die gezeigten Reihenklemmen im Batterieschrank an
- Verlegen Sie die EPO-Leitung in den Kabeltrays zum Hybridwechselrichter
- Führen Sie die EPO-Leitung durch die Schutzkappe, klemmen Sie beide Adern auf die Pins DI-NO und DI-COM der Reihenklemme, die unterhalb der RJ45-Anschlüsse am Patchbay gesteckt wird

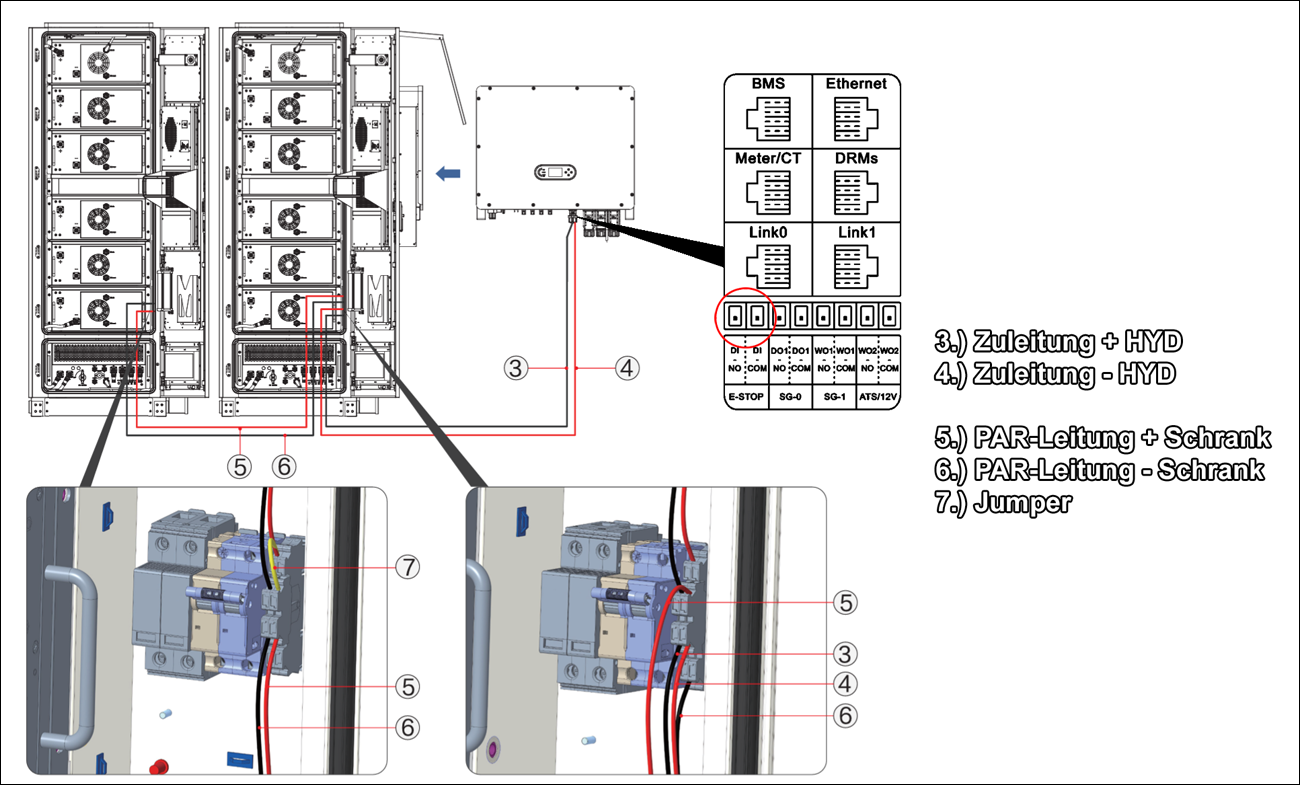

ACHTUNG!: Wenn Sie mehrere Batterieschränke kaskadieren, müssen alle Notausschalter in Serie zum Hybridwechselrichter verbunden werden. Führen Sie diese Verbindung wie unten dargestellt durch.
2.) Notstopp-Aktivierung am Hybridwechselrichter

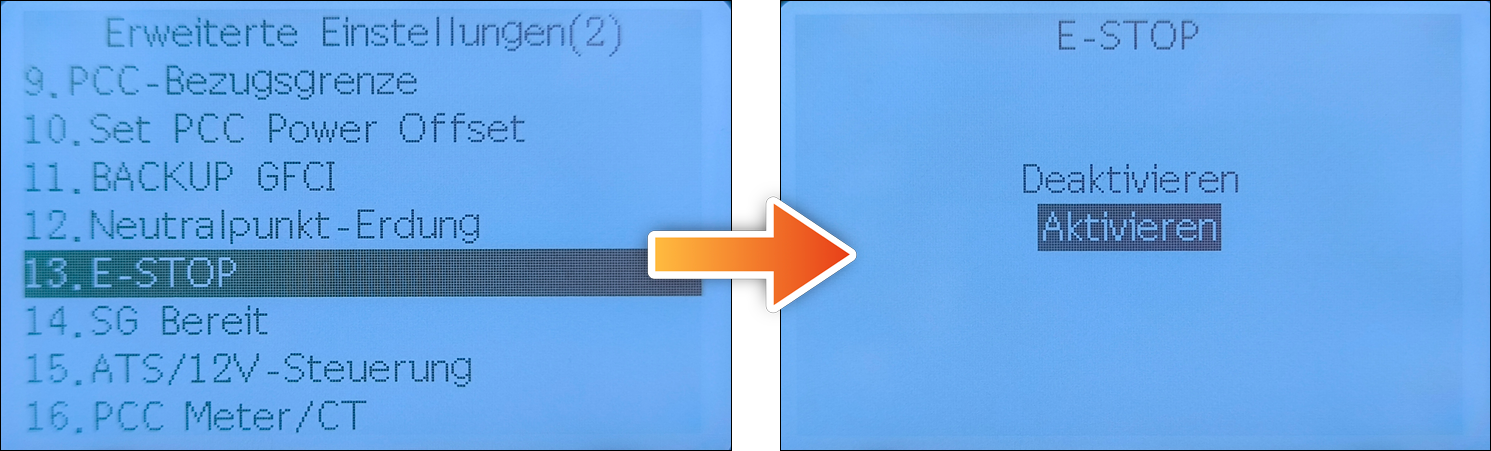

- Navigieren Sie zu Menü > Erweiterte Einstellungen > E-STOP
- Aktivieren Sie diese Funktion um die Notausschaltung vom Hybridwechselrichter und Batterieschrank zu ermöglichen
3.) Funktionstest und Quittierung
- Betätigen Sie einen der Notausschalter innerhalb der Signalkette
- Bei korrekter Reihenverschaltung zwischen Hybridwechselrichter und Batterieschrank wird die Kette unterbrochen und das System setzt jeglichen Energiefluss aus
- Am Display wird der netzentkoppelte Zustand angezeigt
- Drehen Sie den Notausschalter wieder in die Ursprungsstellung

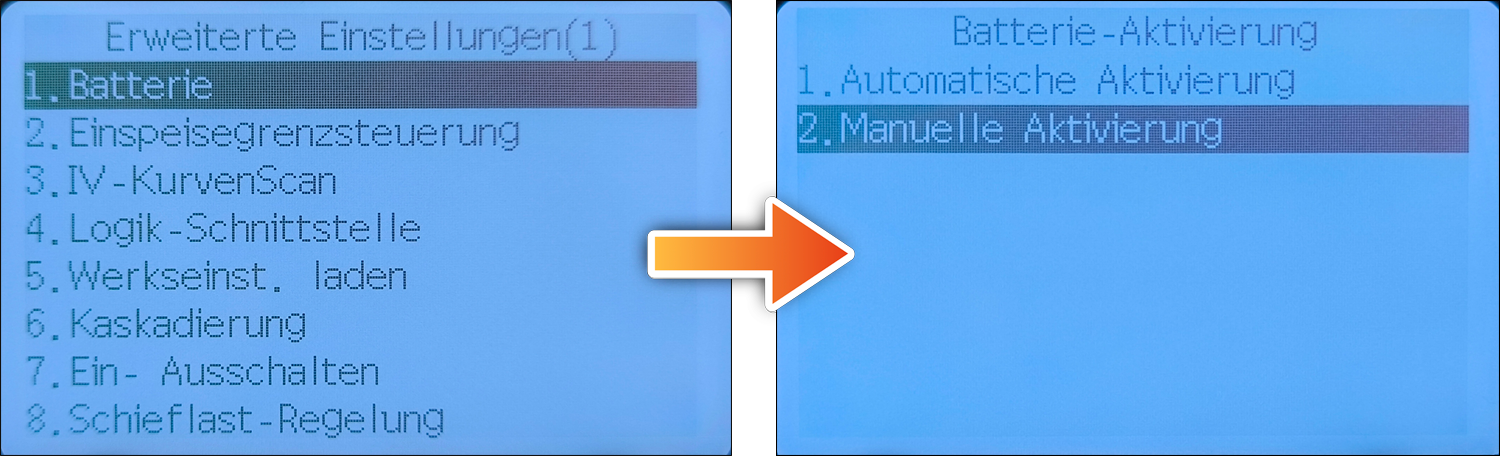

- Navigieren Sie zu Menü > Erweiterte Einstellungen > Batterie > Manuelle Aktivierung
- Bestätigen Sie die "Manuelle Aktivierung" um den Auslösezustand zu quittieren und das System wieder in den Normalbetrieb zu versetzen
