Veröffentlicht: 04.06.2026
Das integrierte Luft-Luft-Klimagerät sorgt für das Thermomanagement im Batterieschrank. Sie regelt die Schrankinnentemperatur um die Batteriemodule im geeigneten Temperaturbereich zu halten und somit die Zellen zu schonen und Leistungsreduzierungen vorzubeugen. Die Versorgung erfolgt durch den BACKUP-Ausgang mithilfe eines speziellen Anschlusses mit zusätzlichem einphasigen Abgang. Die Versorgungsleitung ist ebenfalls im Kit enthalten.
- Max. Heizleistung: 1kW
- Max. Kühlleistung: 1,5kW
1.) Installationshinweise

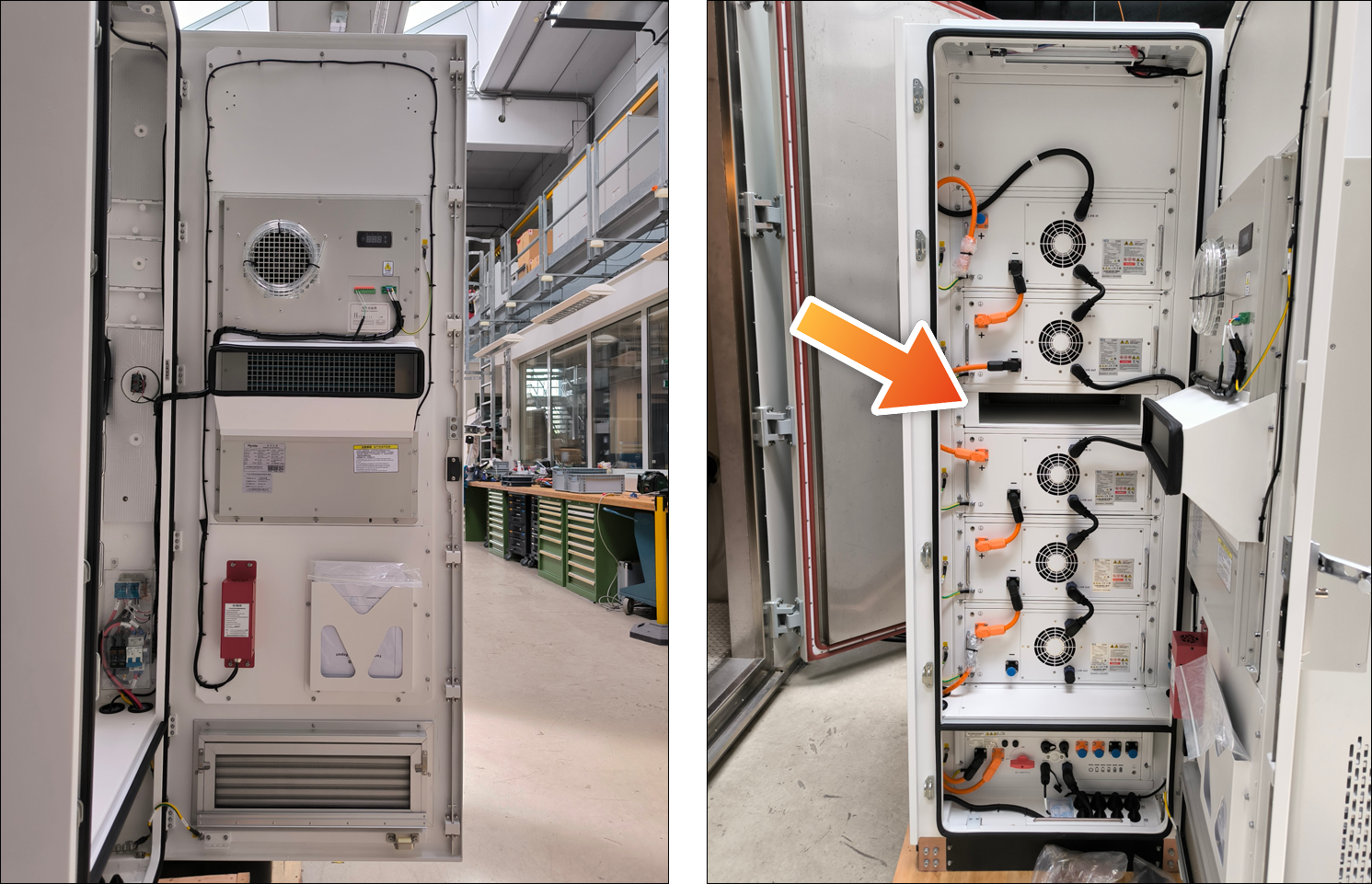

- Verblenden Sie Sie nicht den Luftkanal zwischen den mittigen Batteriemodulen und verstauen Sie drinnen keine Wartungs- oder Zubehörteile
- Führen Sie keine Veränderungen des Gehäuses und am Aufbau des Batterieschranks durch

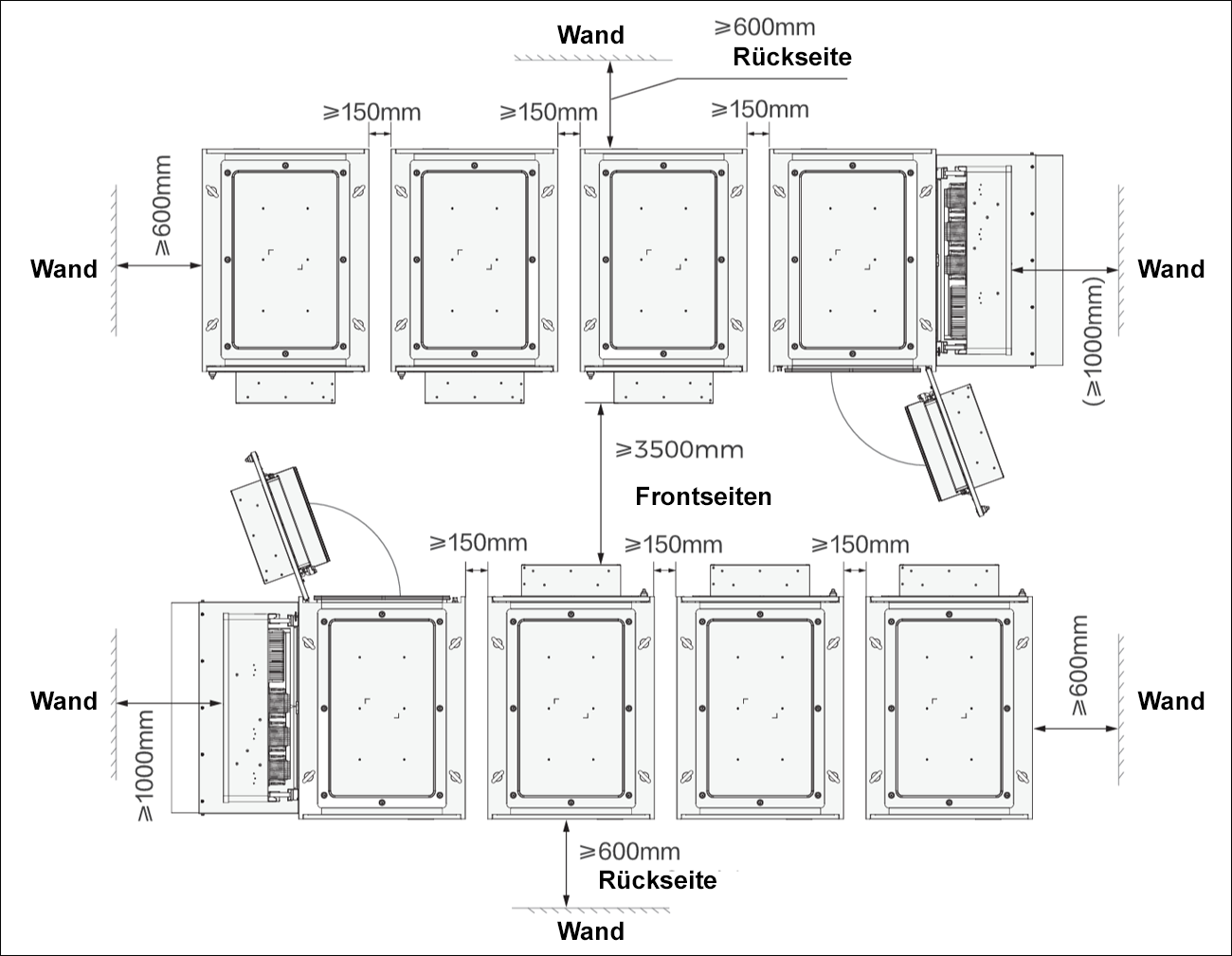

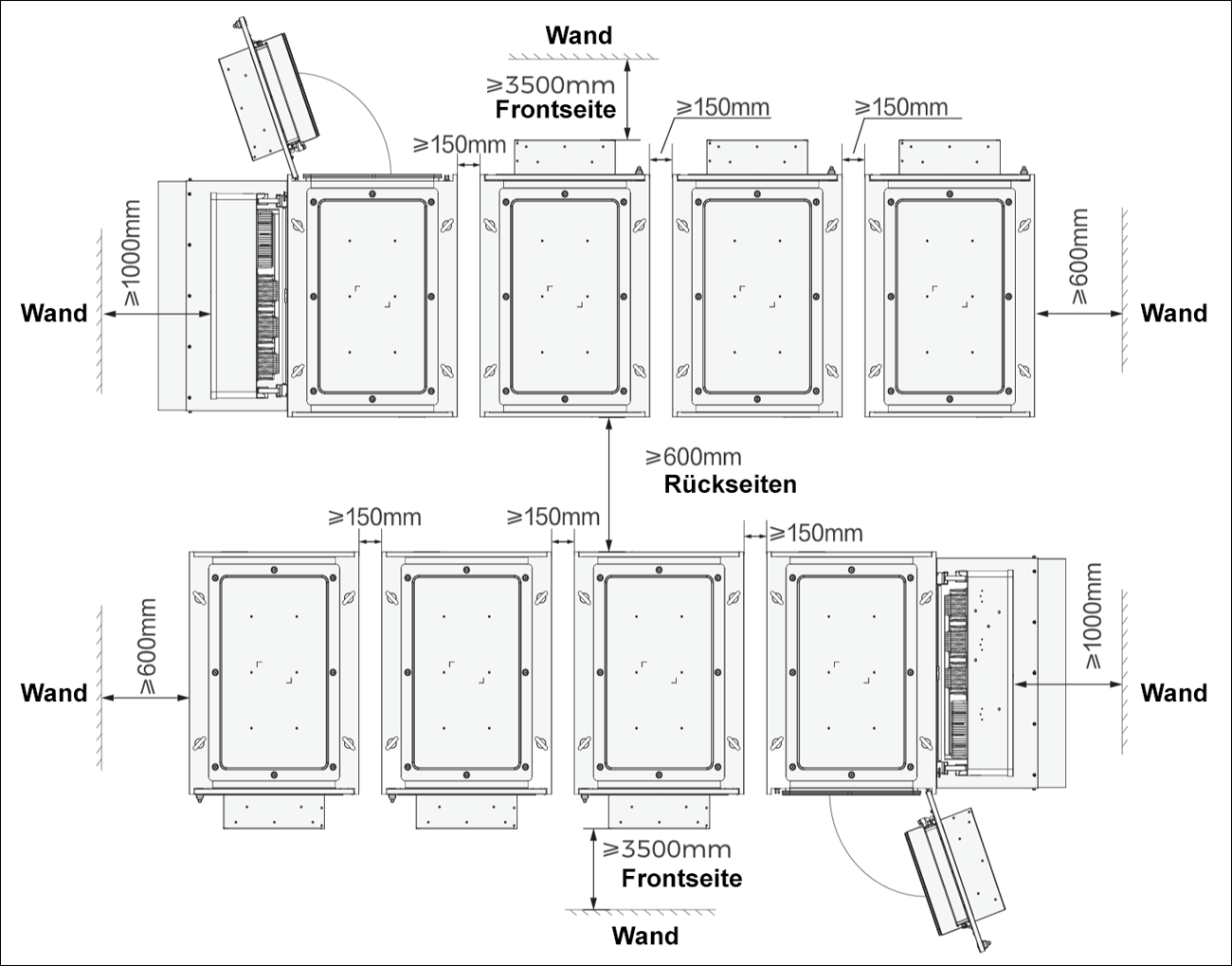

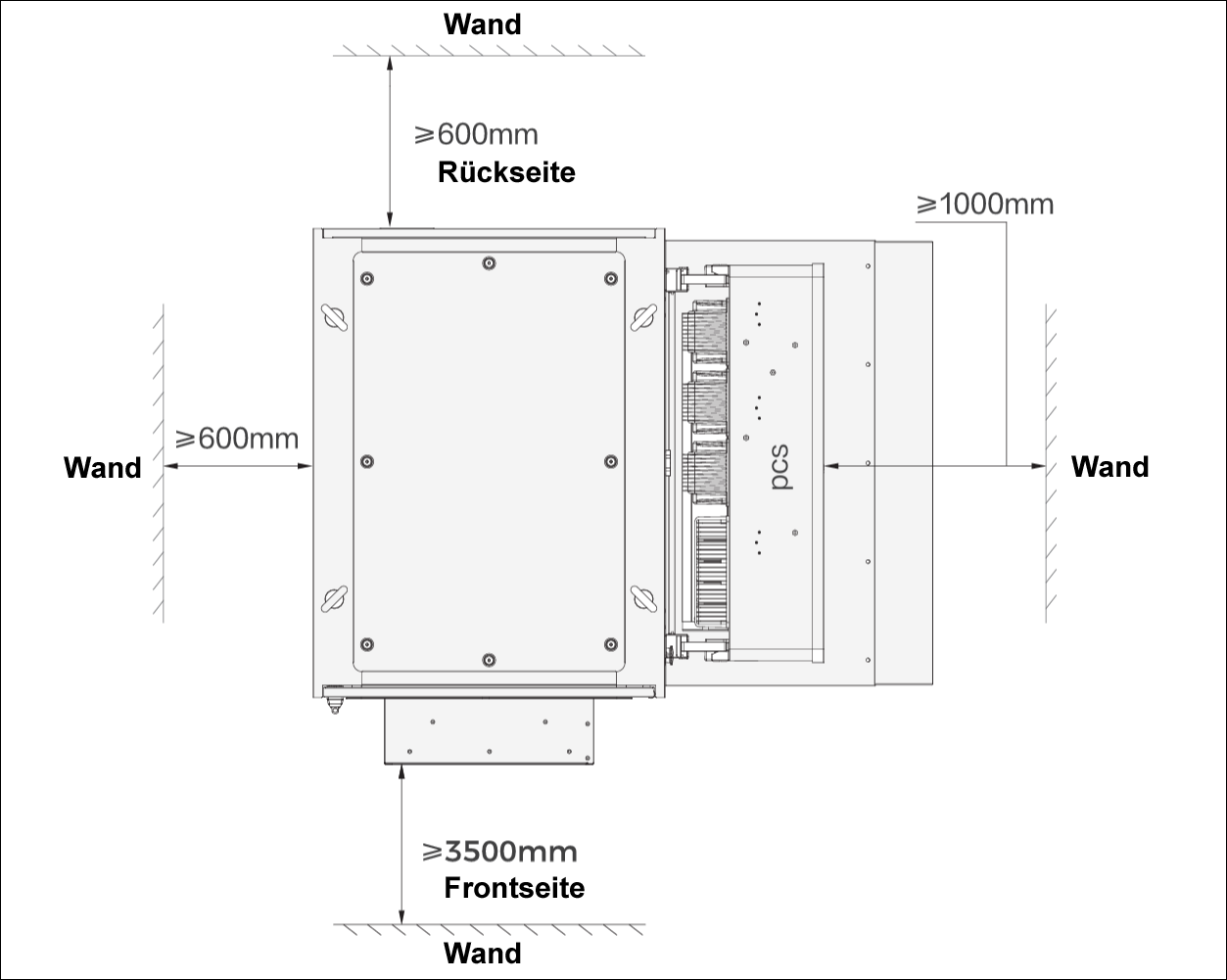

- Halten Sie bei der Platzierung des Batterieschranks die dargestellten Mindestabstände zu den umgebenden Wänden ein um für eine ordentliche Luftzirkulation zu sorgen
- Halten Sie für die Verlegung der Parallelleitungen unbedingt die angegebenen Distanzmaße von 150mm zwischen den kaskadierten Batterieschränken ein (ZZT-POWER-MINI-KIT-PAR)
2.) Versorgungsleitung des Klimageräts

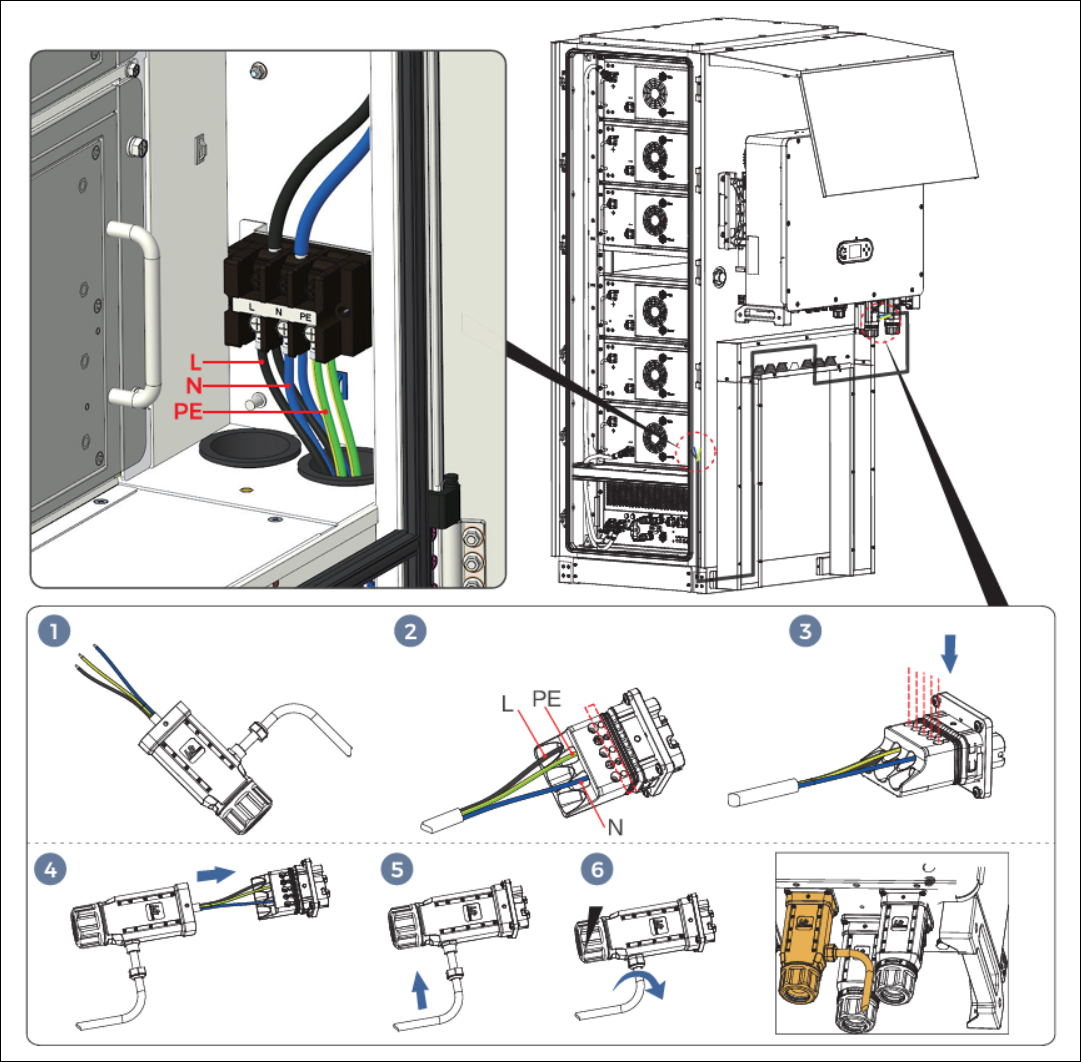

- Klemmen Sie am einphasigen Anschluss des im Kit beigepackten BACKUP-Anschlusssteckers die dreipolige Leitung an
- Prüfen Sie den Halt der Anschlusses durch die Inspektionsöffnungen
- Verlegen Sie die Versorgungsleitung in den Kabeltrays und führen Sie dieses durch die Kabeleinführung in den Batterieschrank

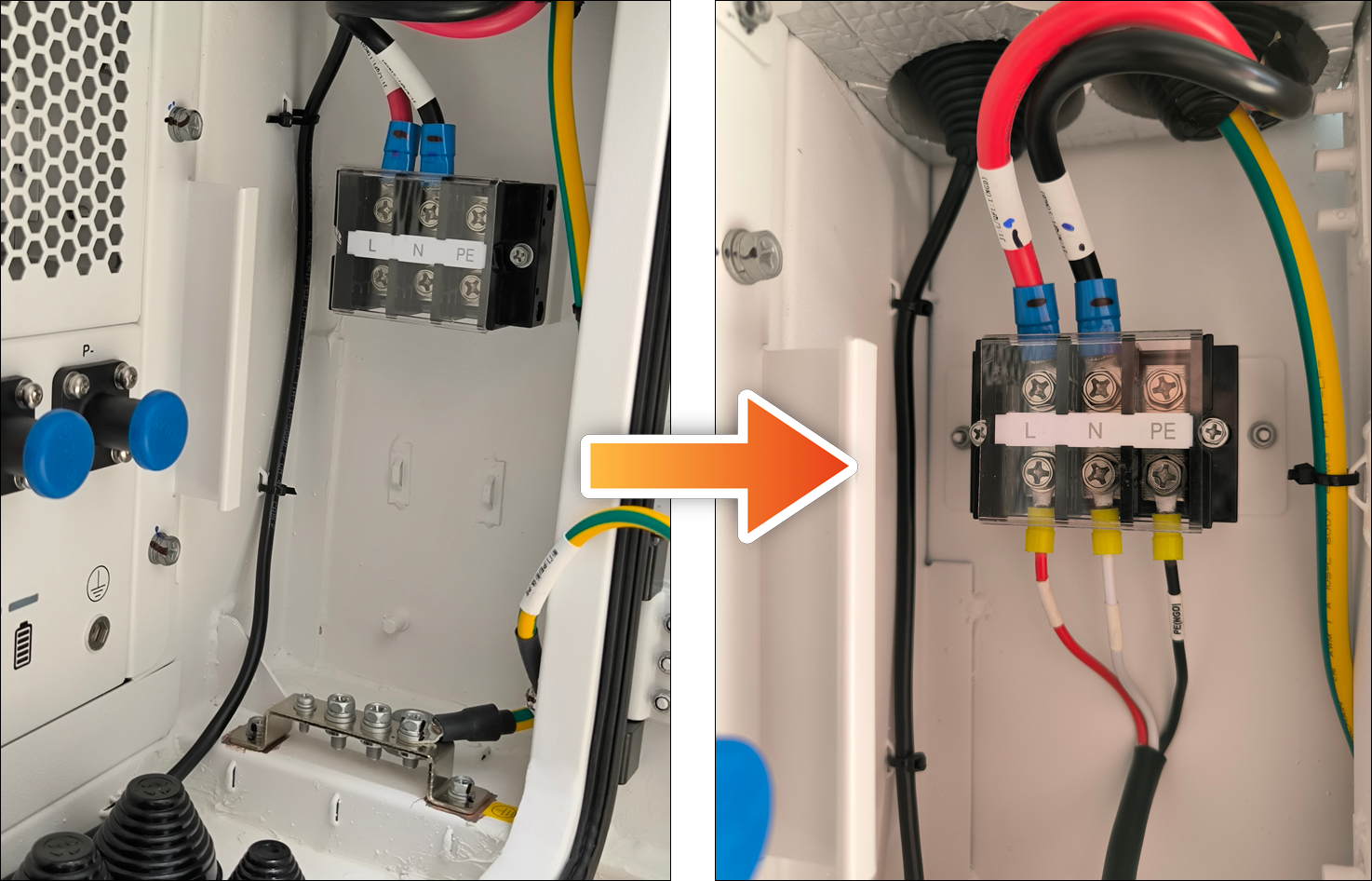

- Klemmen Sie das Ende der Leitung an die dargestellten Klemmen

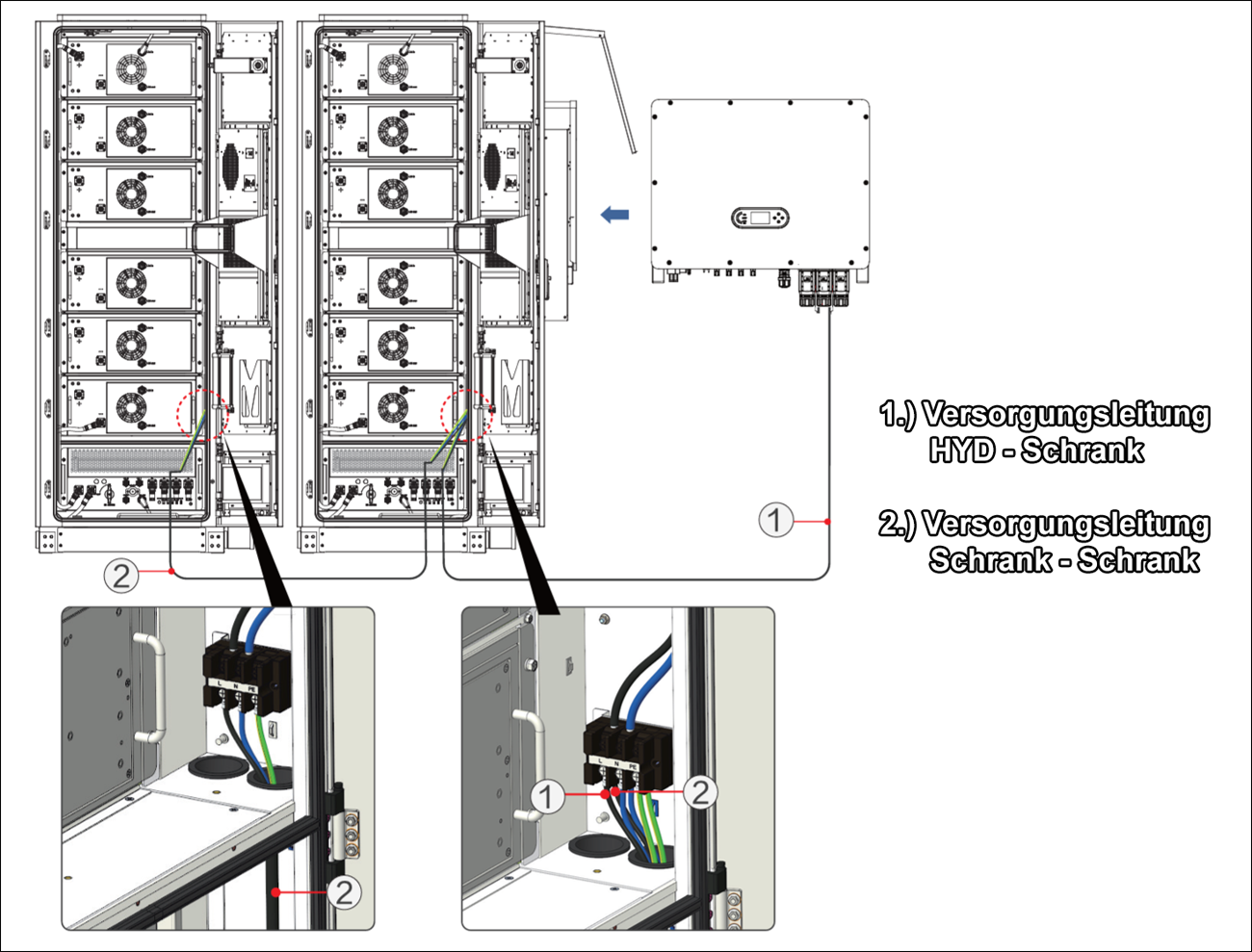

ACHTUNG!: Wenn Sie mehrere Batterieschränke kaskadieren, müssen die weiteren Versorgungsleitungen parallel zu den Klemmen des vorhergehenden Batterieschranks verbunden werden. Führen Sie diese Verbindung als Daisy-Chain-Verkettung von Schrank zu Schrank aus.
3.) Installation des Kondensatablasses

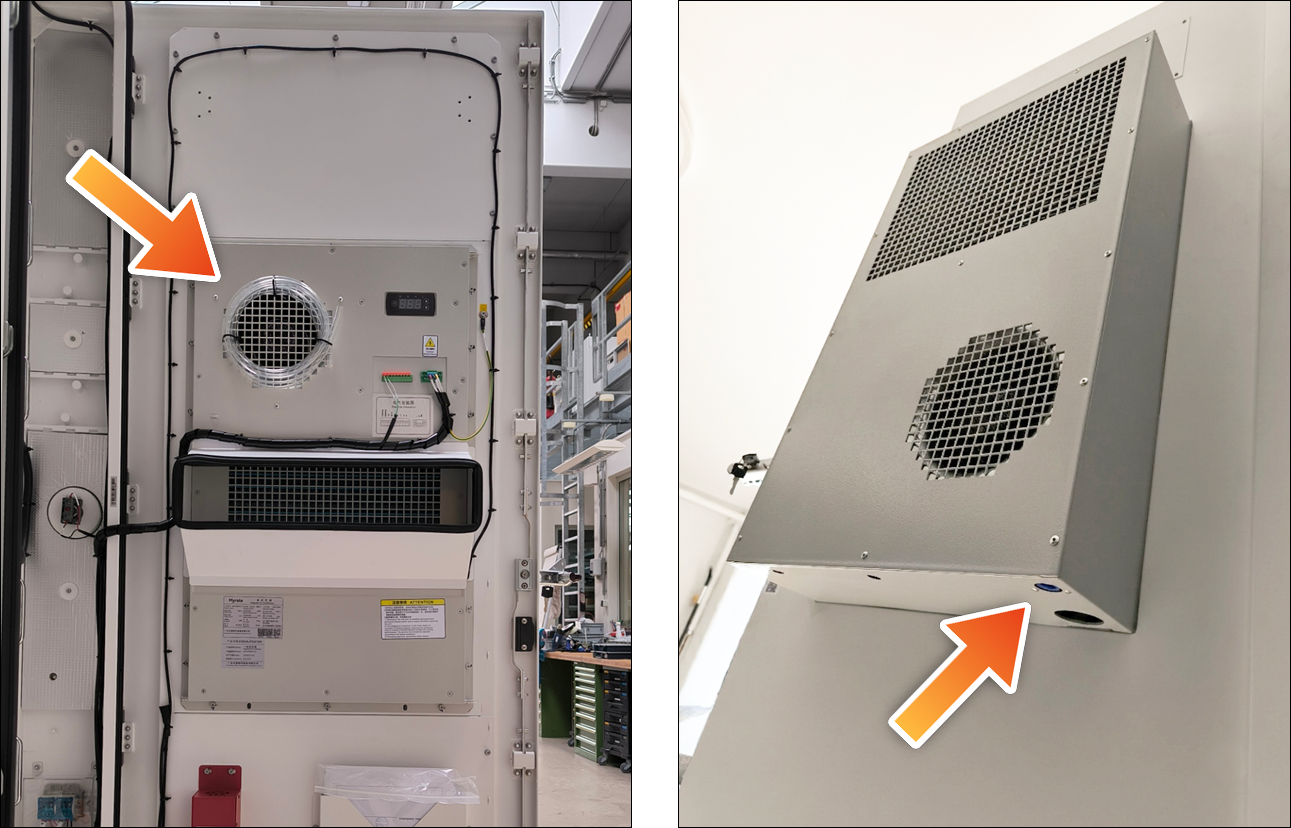

- Lösen Sie den Plastikschlauch vom Lüftergrill im Geräteinneren
- Schließen Sie den Plastikschlauch an den blauen Blitzanschluss außen an der Unterseite der Behausung des Klimagerätes an
- Verlegen Sie den Ablass entsprechend den Gegebenheiten am Aufstellungsort
