Schritt 1 - Installation des AZZURRO HUB
Schritt 2 - Anbindung der CARO-Charger
Schritt 3 - Anbindung der VITA-Charger
Schritt 4 - Anbindung der Energy-Meter
Schritt 5 - Anbindung der Wechselrichter
Schritt 6 - Gerätekopplung & Konfigurationsassistent

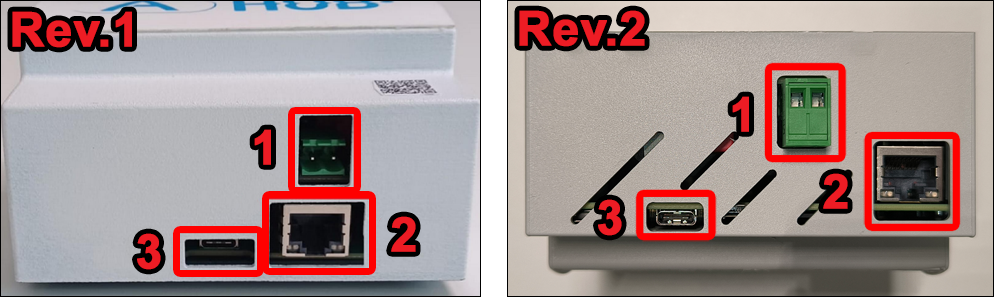

Ab Anfang 2026 löst Hardware-Revision 2 die damalige Releaseversion ab. Versionen 1 und 2 unterscheiden sich durch die Anschlüsse am Gerät.

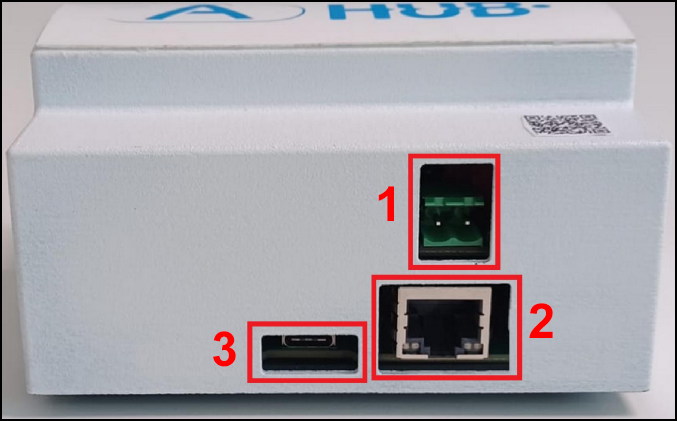

Das AZZURRO HUB ist sechs Teileinheiten breit und wird auf eine DIN-Hutschiene 35mm angebracht. Die Stromversorgung erfolgt direkt über 230V Netzspannung, das Gerät soll mit einem Leitungsschutzschalter Typ B 6A abgesichert werden. Auf der oberen Gehäuseseite befinden sich folgende Anschlüsse:
- 1 -> Stromversorgung (230V, 2-polig, max. 1,5mm²)
- 2 -> Ethernet-Schnittstelle (RJ45)
- 3 -> USB-C Anschluss (für zukünftige Erweiterungsmodule)
Derzeit unterstützt das AZZURRO HUB die Anbindung folgender AZZURRO-Gerätschaften:
- 30x V1 / V2 / V3 / V4 Wechselrichter (Adressen 1 - 30)
- 6x PowerMagic (Modbus TCP)
- 10x CARO-Wallboxen (3PH 11kW & 22kW)
- 8x VITA-Wallboxen
- 6x Energy-Meter (Derweil DTSU666; Kompatibilitäten mit CARO-Meter & Janitza UMG 604 Pro folgen)
- 4x AZZURRO Wärmepumpe

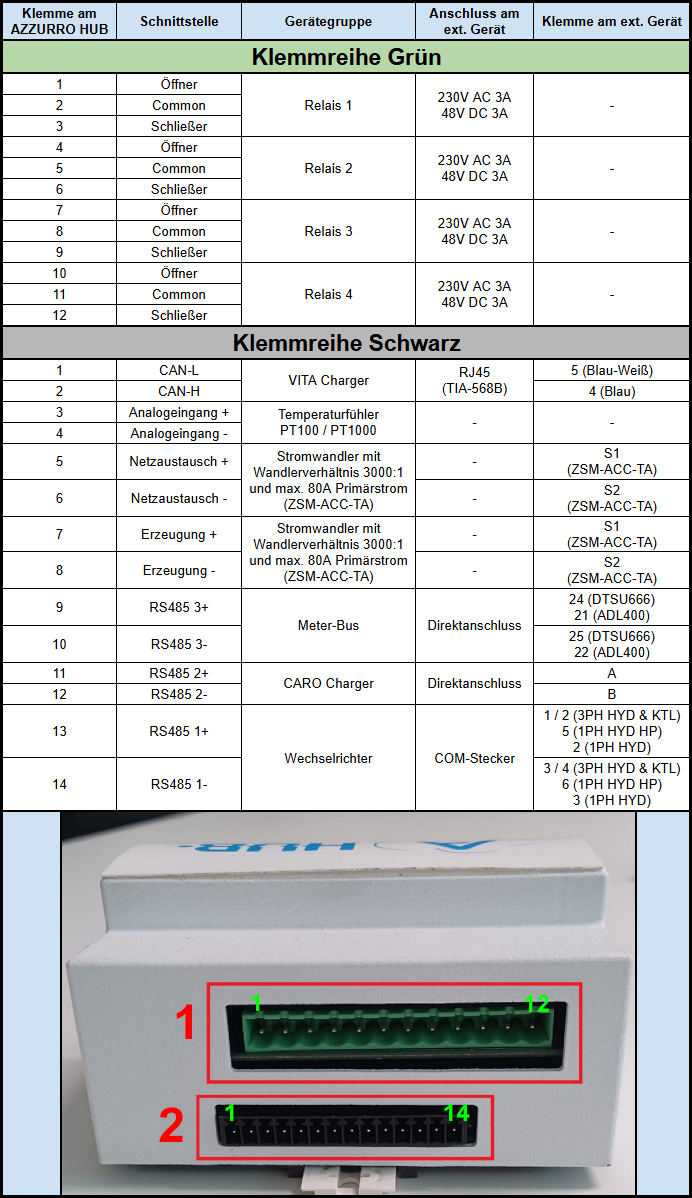

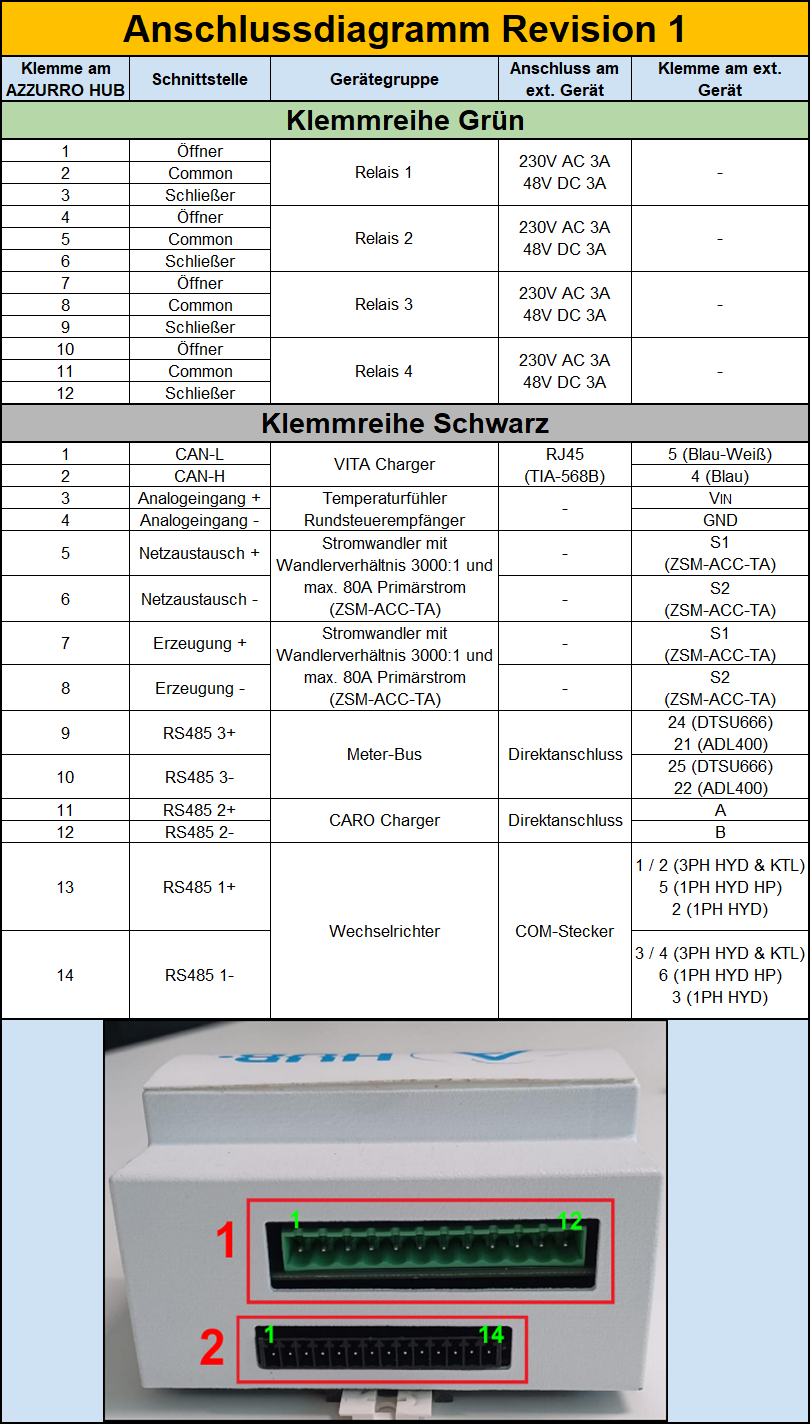

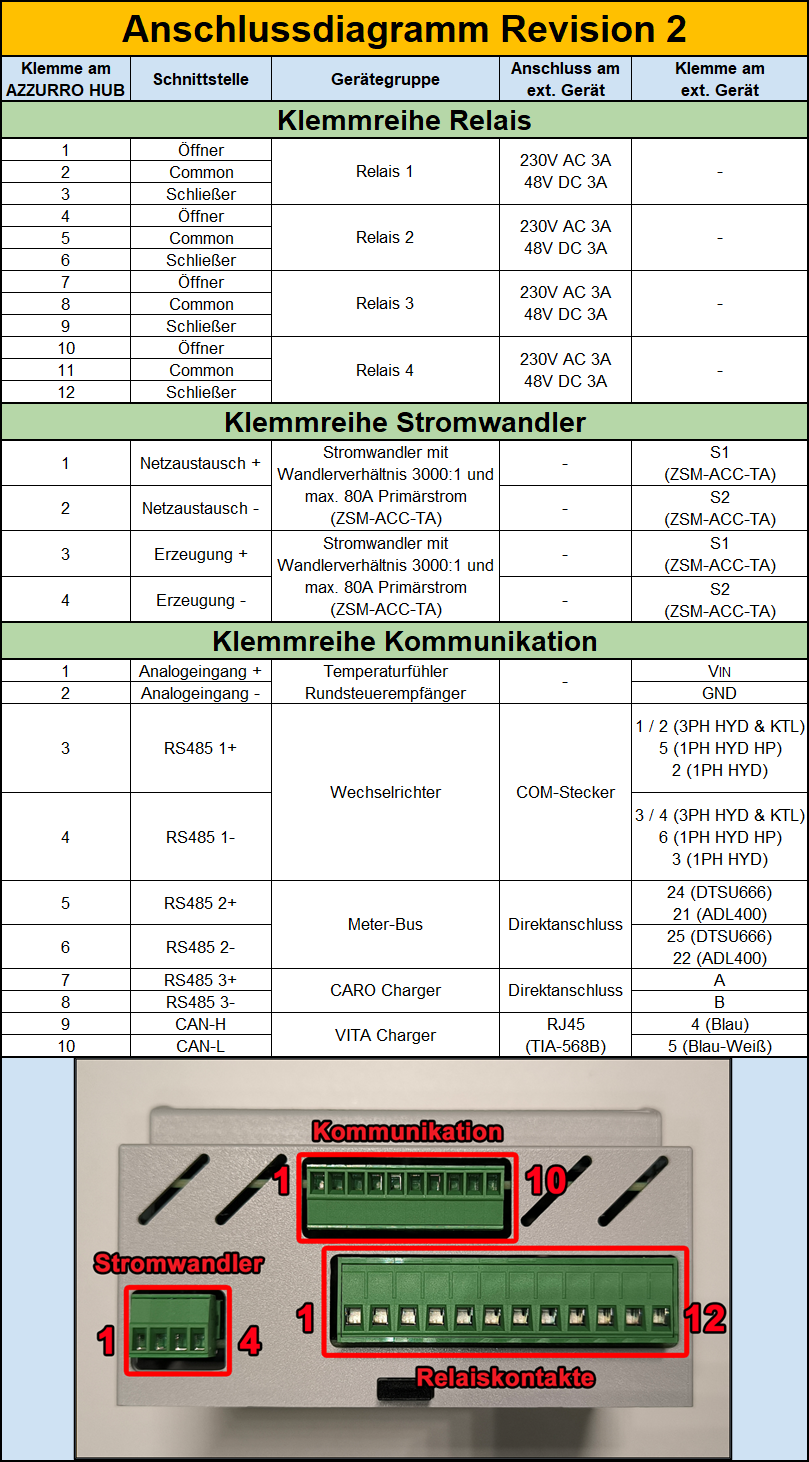

Die folgenden Legenden beschrieben die Anschlüsse der jeweiligen Hardware-Revisionen.
- 1 -> 4x Potentialfreie Kontakte (Öffner-Common-Schließer, 230VAC @ 3A; 48VDC @ 3A)
- 2 -> Kommunikationsschnittstellen
- 3 -> Stromwandler-Anschlüsse (Revision 2)

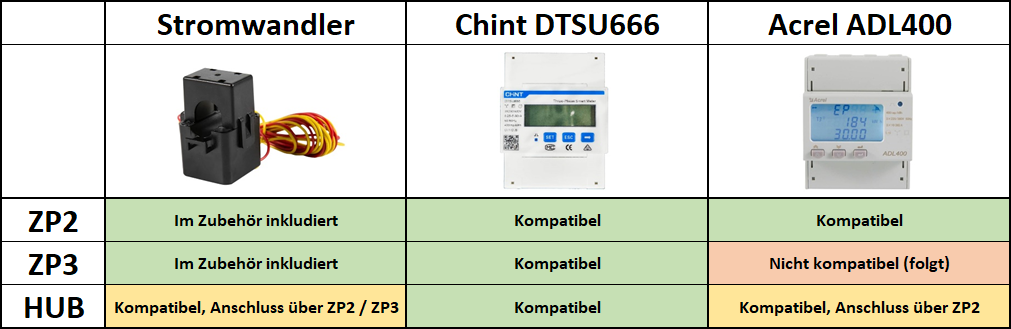

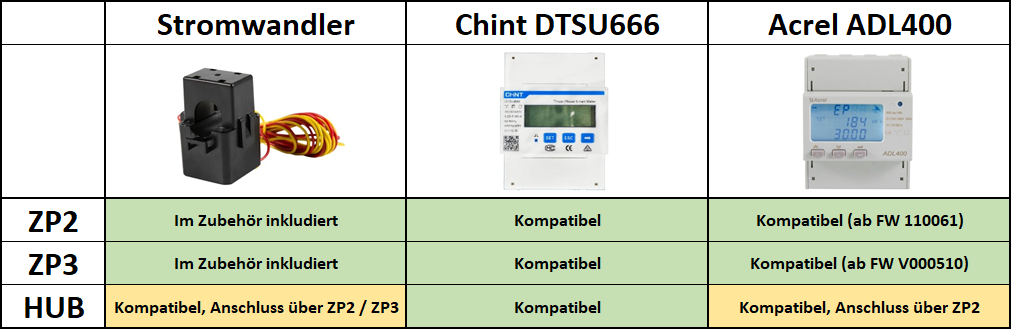

Anhand der unteren Tabelle können Sie die Kompatibilität der einzelnen Messmethoden im Zusammenhang mit AZZURO-Geräten prüfen. Angeführt sind Informationen zu den derzeit drei bestehenden Ausnahmefällen. Weitere Informationen zu den Anlagenschemata samt angeführter Limitationen sind in den Links zu finden.
HUB + ZP2 / ZP3 + Stromwandler:
- Die zu den HYD inkludierten Stromwandler werden direkt mit der Erzeugungseinheit verbunden, das AZZURRO HUB bezieht die Daten des Netzaustausches über den Wechselrichter
- Anzuwendendes Anlagenschema - Anlagenschema HYD-Master
HUB + ZP2 + Acrel ADL400 (CARO-Meter):
- Der Anschluss dieses Meters erfolgt am HYD ZP2 mit einer Firmwareversion ab V110061, das AZZURRO HUB bezieht die Daten des Netzaustausches über den Wechselrichter
- Anzuwendendes Anlagenschema - Anlagenschema HYD-Master
HUB + ZP3 + Acrel ADL400 (CARO-Meter):
- Der Anschluss dieses Meters erfolgt am HYD ZP3 mit einer Firmwareversion ab V000510, das AZZURRO HUB bezieht die Daten des Netzaustausches über den Wechselrichter
- Anzuwendendes Anlagenschema - Anlagenschema HYD-Master
