Anbindung der Energy-Meter

Urheber: Mergim Morina
Veröffentlicht: 06.08.2025
Letzte Aktualisierung: 16.11.2026

Dieser Schritt beschreibt die Installation der Energy-Meter (max. 6x Stk.) an das AZZURRO HUB für Anlagen, welche:

Für alternative Anlagenschemata, wo die Energy-Meter (max. 4x Stk.) direkt an Hybridwechselrichter oder PowerMagic angebunden werden, wenden Sie sich an die Anleitungen in den folgenden Links. Sie können danach mit Schritt 5 dieses Guides fortfahren:



Schritt 4 - Anbindung der Energy-Meter



Nach Installation der Energy-Meter können Sie sich der Anbindung dieser zum AZZURRO HUB widmen. Installationsanleitungen zu unseren Energy-Metern finden Sie unter folgendem Link - Energiemessung

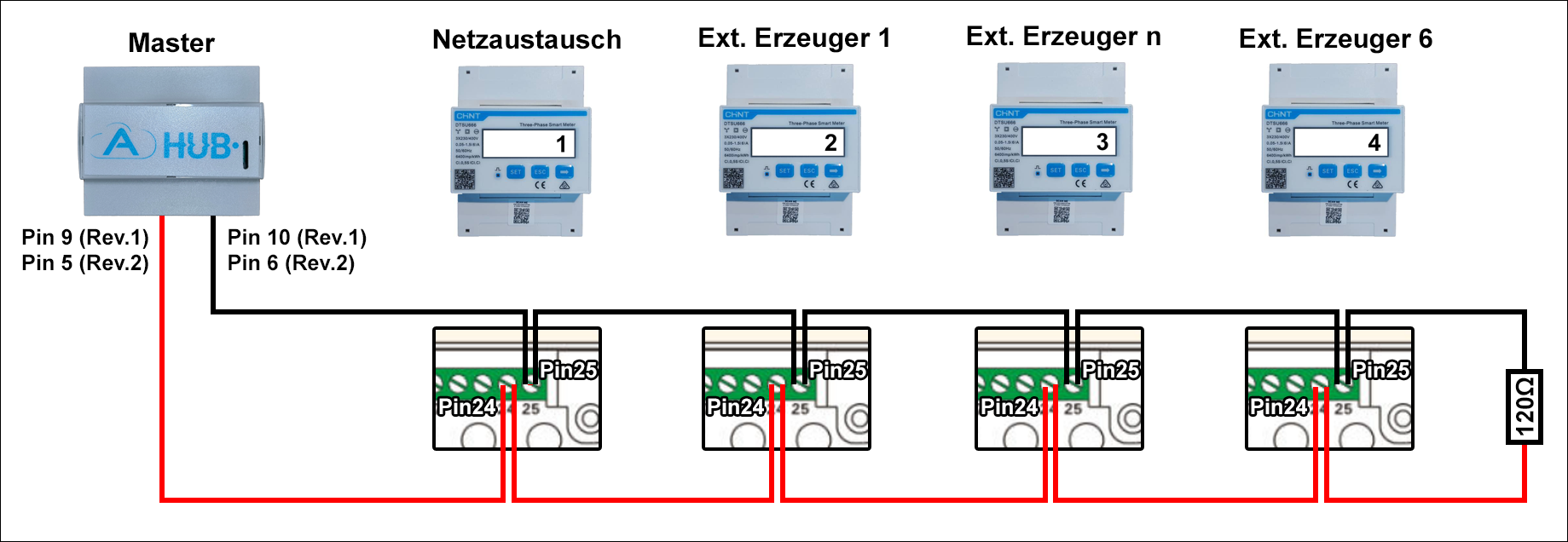

Bis zu sechs Meter können per Daisy-Chain zu einem Bus an das AZZURRO HUB angeschlossen werden. Auch hier muss jedem Meter eine eindeutige Modbusadresse zwischen 1 - 6 zugewiesen werden, wobei die Adresse 1 immer für den Netzaustausch gilt. Auch hier unterliegen die physikalischen Anschlüsse der einzelnen Geräte keiner strikten Reihenfolge. Es empfiehlt sich den Bus am letzten Meter mit einem 120Ohm-Widerstand zu terminieren um Störsignale zu unterbinden. Bei sehr kurzen Busleitungen sind aber grundsätzlich keine Probleme zu erwarten.

ACHTUNG: Das AZZURRO HUB bietet dedizierte RS485-Schnittstellen für Energy-Meter, Charger und Wechselrichter! Stellen Sie keine Cross-Verbindung zwischen diesen Schnittstellen her! Beziehen Sie sich zur Kontrolle auf die Anschlusslegenden in Schritt 1.

  • Modbusadresse: 1 (Netzaustausch), 2-6 (bis zu 5 Stk. Erzeuger)
  • Baudrate: 9600bps
  • Stopbit: 1-Bit
  • Paritätsbit: Keine



Zusätzliche Informationen:
  • Zukünftig wird der Einsatzbereich der Energy-Meter erweitert. Die Funktionen werden zum Zeitpunkt des entsprechenden Update-Release erläutert
  • Folgende Energy-Meter könne zu einem späteren Zeitpunkt mit dem AZZURRO HUB verwendet werden: CARO-Meter; Janitza UMG 604 Pro
