Schritt 1 - Installation des AZZURRO HUB
Schritt 2 - Anbindung der CARO-Charger
Schritt 3 - Anbindung der VITA-Charger
Schritt 4 - Anbindung der Energy-Meter
Schritt 5 - Anbindung der Wechselrichter
Schritt 6 - Gerätekopplung & Konfigurationsassistent
INFO: Aktuelle Firmware für das AZZURRO HUB erlaubt die Anbindung von Wechselrichter über das Netzwerk mittels RS485-ETH-Bridging. Evaluieren Sie diese Alternative anhand der angeführten Anleitung.
Die AZZURRO Wechselrichter werden per Daisy-Chain miteinander zu einem Datenbus ans AZZURRO HUB angeschlossen. Jedem Gerät muss eine eindeutige Modbusadresse zugewiesen werden, entweder direkt am Display des Gerätes oder über die AZZURRO Operators App. Die physikalischen Anschlüsse der einzelnen Geräte unterliegen hierbei keiner strikten Reihenfolge. Bis zu 30 Wechselrichter können an den RS485-Bus angeschlossen werden. Es empfiehlt sich den Bus am letzten Wechselrichter mit einem 120Ohm-Widerstand zu terminieren um Störsignale zu unterbinden. Bei sehr kurzen Busleitungen sind aber grundsätzlich keine Probleme zu erwarten. Nutzen Sie für ZP3 & PowerMini HYD den im Zubehör inkludierten RJ45-Terminierungsstecker.
ACHTUNG: Das AZZURRO HUB bietet dedizierte RS485-Schnittstellen für Energy-Meter, Charger und Wechselrichter! Stellen Sie keine Cross-Verbindung zwischen diesen Schnittstellen her! Beziehen Sie sich zur Kontrolle auf die Anschlusslegenden in Schritt 1.
- Modbusadresse: Eindeutige Zuweisung für jedes Gerät
- Baudrate: 9600bps
- Stopbit: 1-Bit
- Paritätsbit: Keine

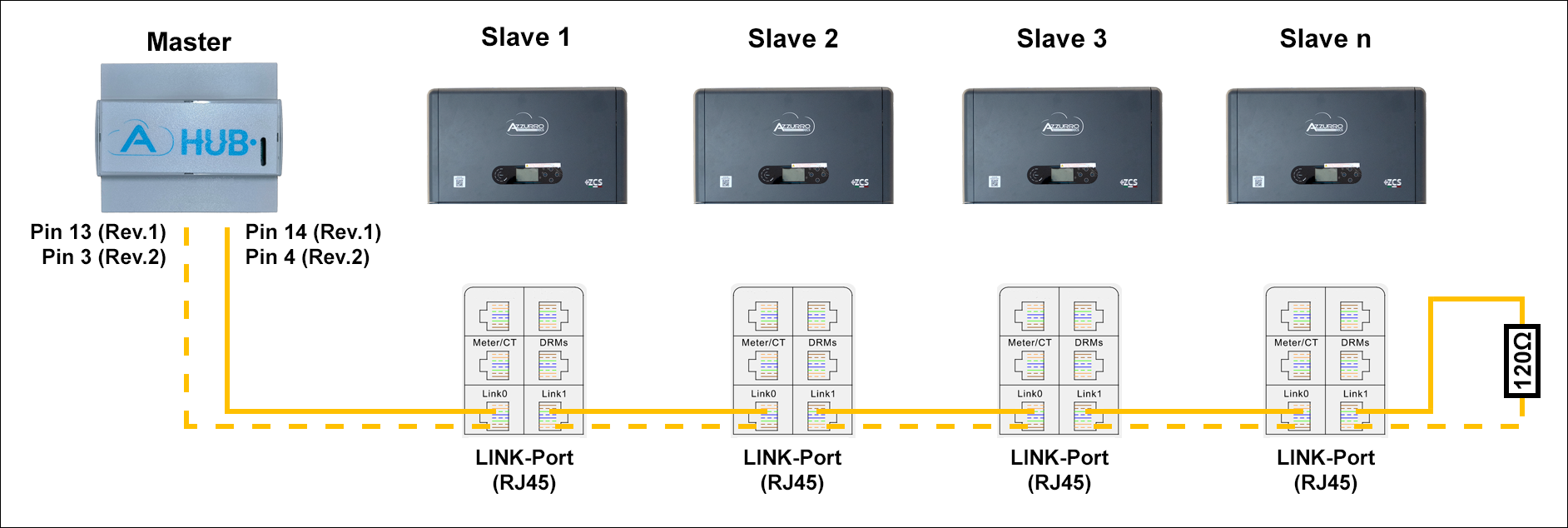

ZP3 & PowerMini:

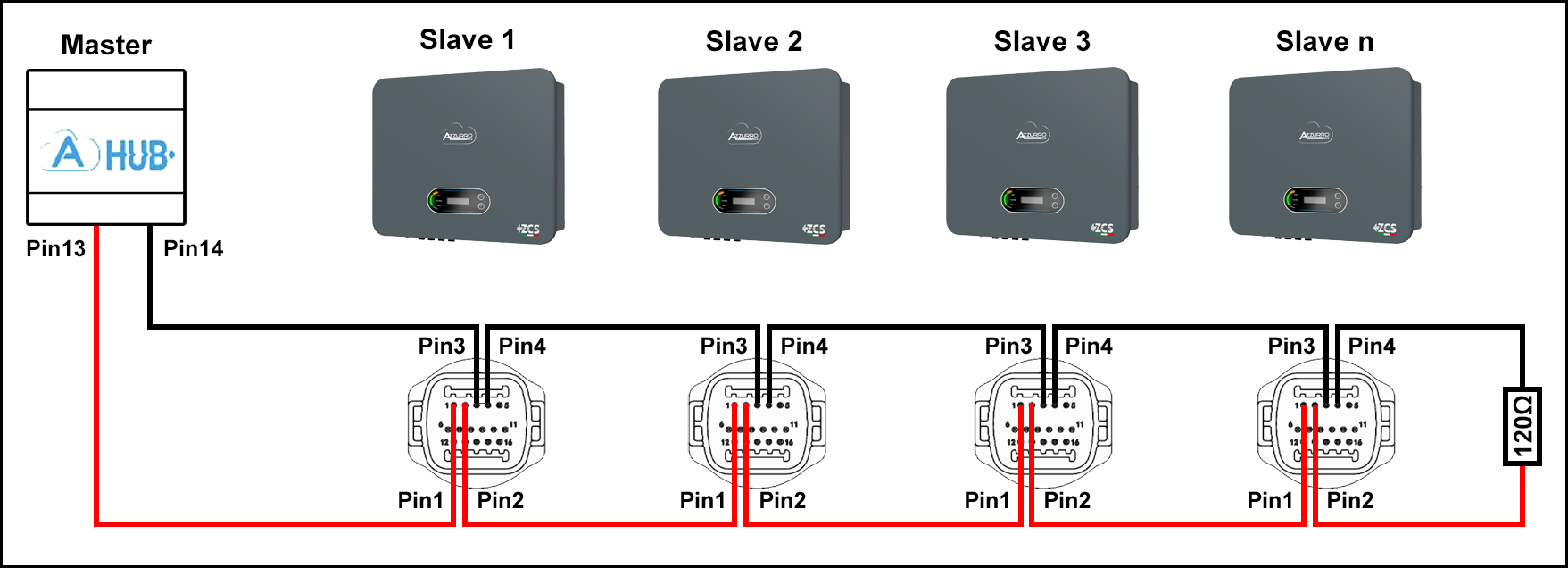

ZP2 & KTL:
