Anbindung der CARO-Charger

Urheber: Mergim Morina
Veröffentlicht: 06.08.2025
Letzte Aktualisierung: 16.11.2026

Wenn keine AZZURRO CARO zur Verwendung vorgesehen sind, können Sie diesen Schritt mit den folgenden Links überspringen:

Schritt 2 - Anbindung der CARO-Charger



Schließen Sie nach Installation der AZZURRO CARO diese an die Stromversorgung an um zu prüfen ob sich die Geräte einschalten lassen. Beim fehlerfreien Zustand leuchtet der LED-Streifen auf der Vorderabdeckung grün. Schalten Sie die Stromversorgung wieder ab und nutzen Sie das im Zubehör enthaltene Öffnungstool um die Frontabdeckung zu lösen. Führen Sie das/die Kommunikationskabel durch den mittigen Kabelzugschutz unterhalb des Gerätegehäuses. Es existieren zwei Hardwareversionen der CARO, die nachfolgenden Schritte dieser Anleitung zeigen den korrekten Anschluss der Kommunikationsleitung für beide Versionen.

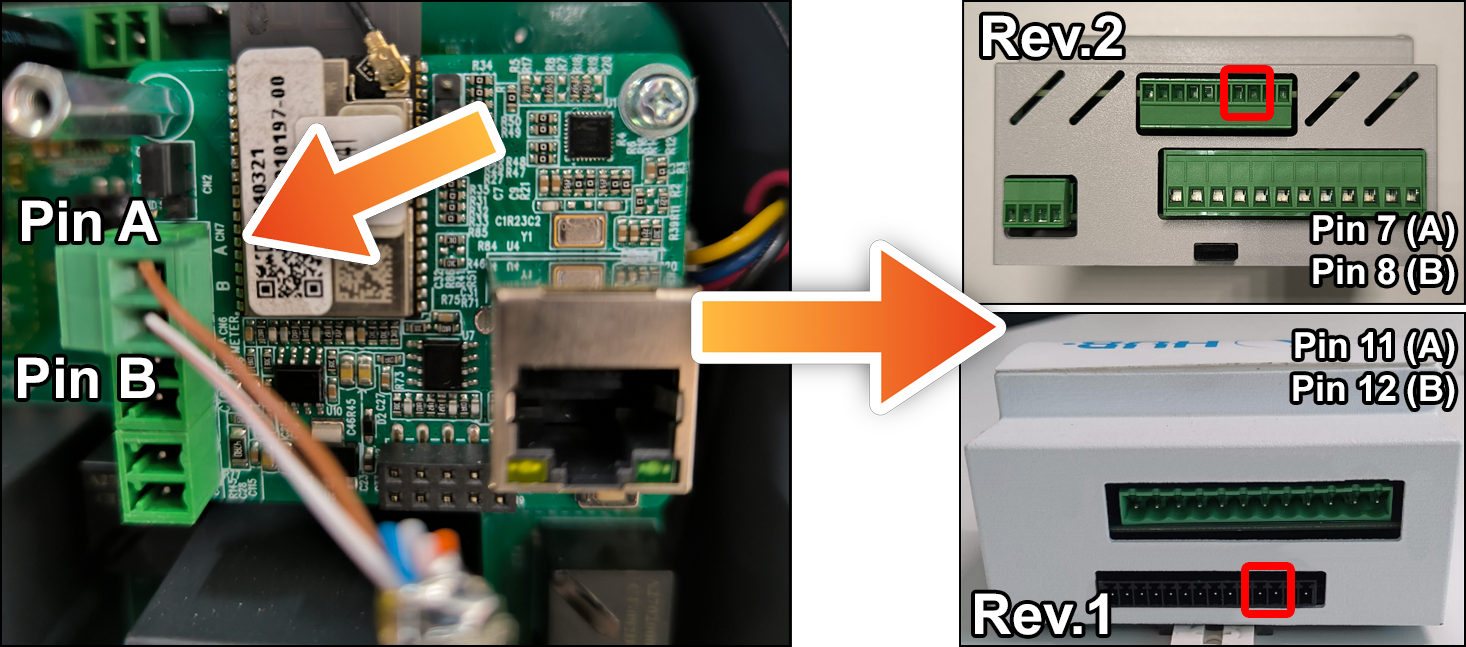

Variante 1: Anschluss auf der Zusatzplatine

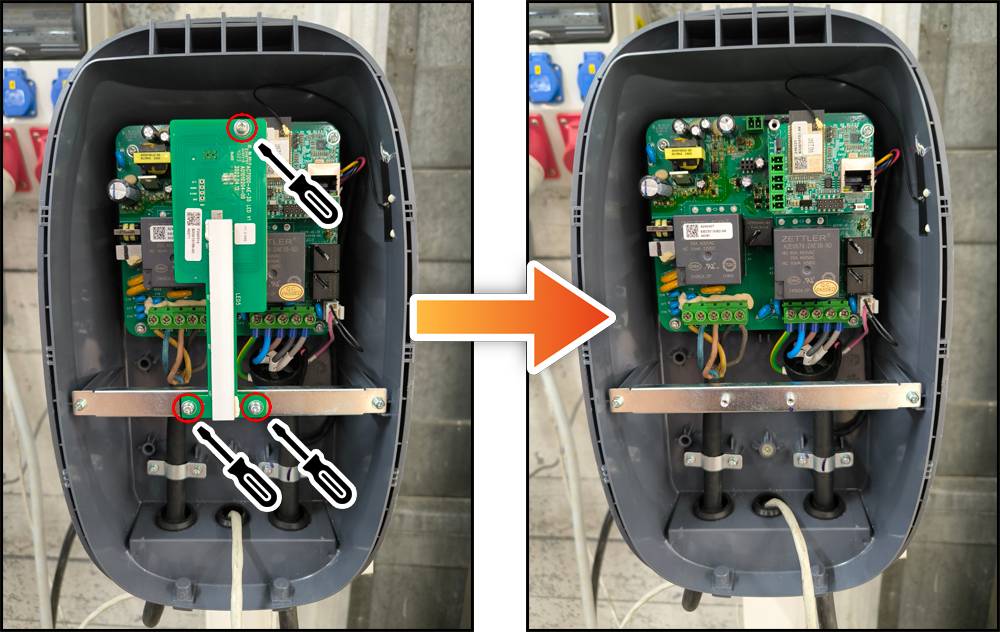

Über der Leistungselektronik befindet sich eine Zusatzplatine. Sie können dieses im stromlosen Zustand entfernen indem Sie die Verschraubungen beim Abstandshalter und der Schiene mittig vom Gerät lösen. Das ermöglicht einen einfacheren Zugriff zur Anschlussklemme.
ACHTUNG: Führen Sie den Ausbau nicht im stromversorgten Zustand durch!

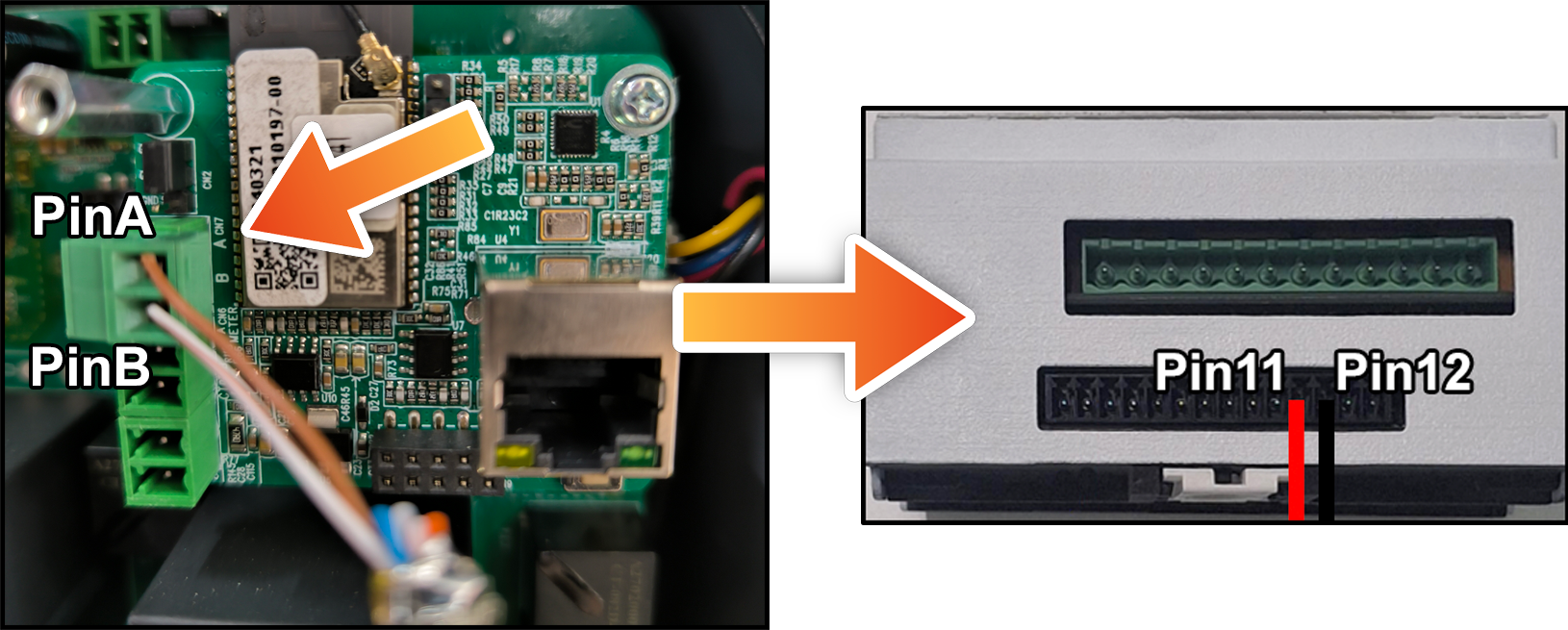

Der benötigte Anschluss wird auf der Platine mit den Bezeichnungen A/B angegeben.
HUB Rev.1 (Pin 11) -> CARO (Pin A)
HUB Rev.1 (Pin 12) -> CARO (Pin B)

HUB Rev.2 (Pin 7) -> CARO (Pin A)
HUB Rev.2 (Pin 8) -> CARO (Pin B)

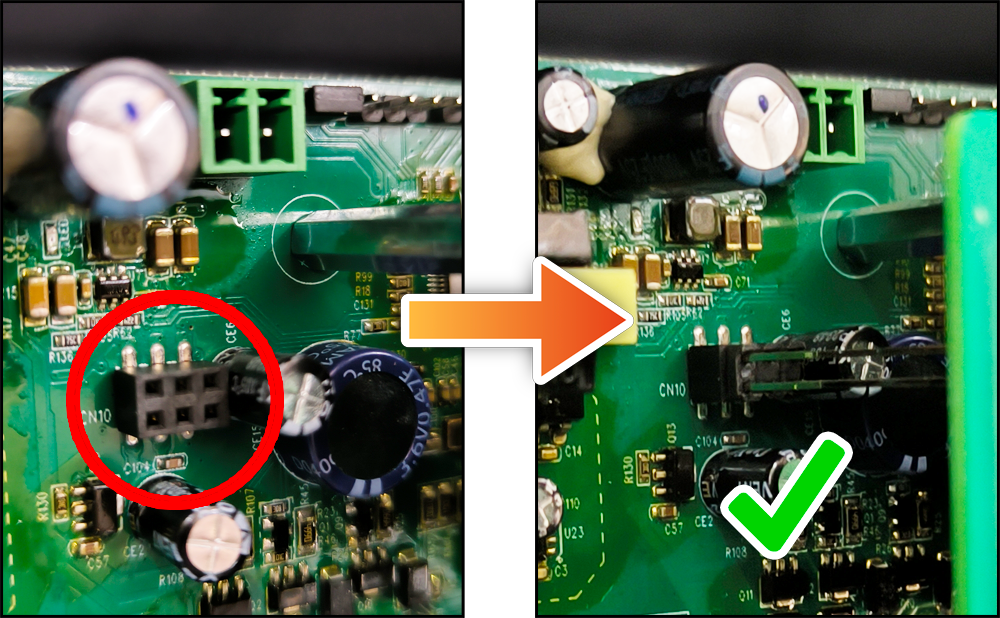

Achten Sie beim Einbau der Zusatzplatine, dass die langen Kontaktstifte unterhalb der Zusatzplatine sauber in die schwarze Klemme auf der Leistungselektronik eingeführt werden.
ACHTUNG: Führen Sie den Einbau nicht im stromversorgten Zustand durch!

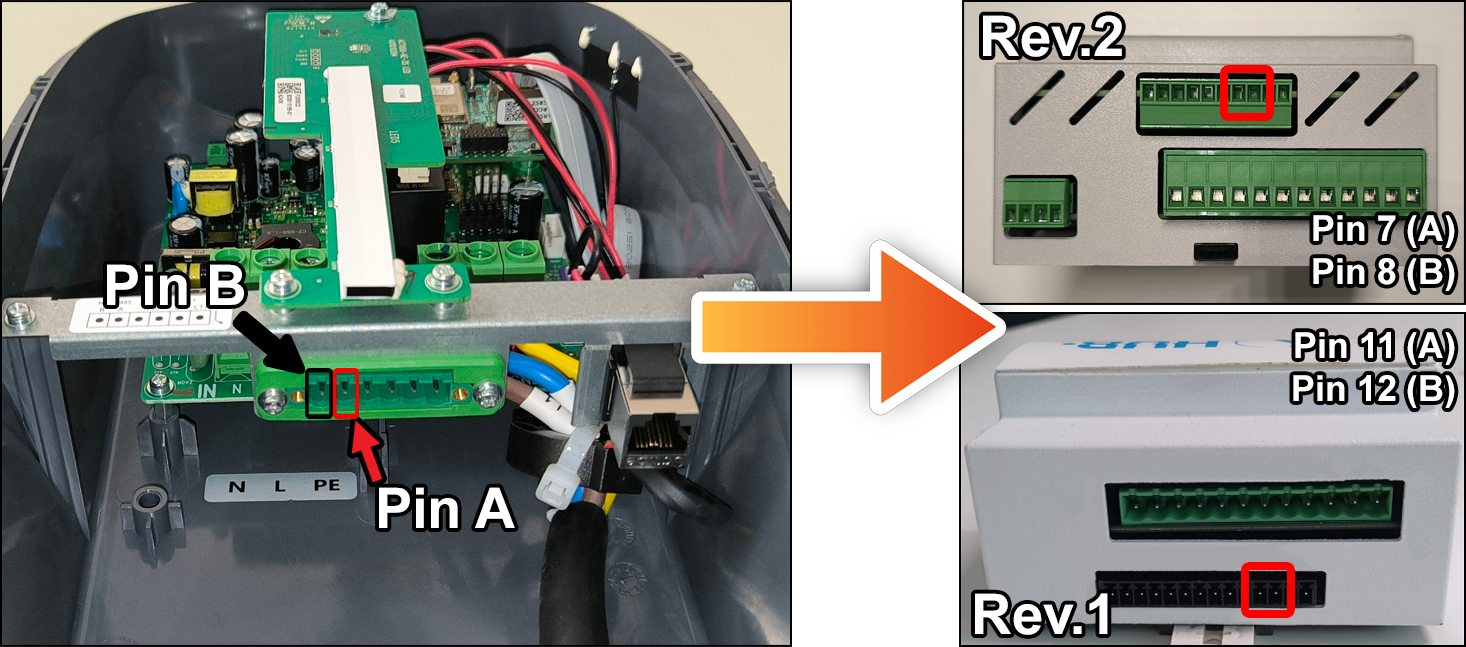

Variante 2: Freiliegende Klemmen
Die neuere Hardware-Revision verlagert die Anschlüsse mittig an die Stabilisatorschiene.
HUB Rev.1 (Pin 11) -> CARO (Pin A)
HUB Rev.1 (Pin 12) -> CARO (Pin B)

HUB Rev.2 (Pin 7) -> CARO (Pin A)
HUB Rev.2 (Pin 8) -> CARO (Pin B)

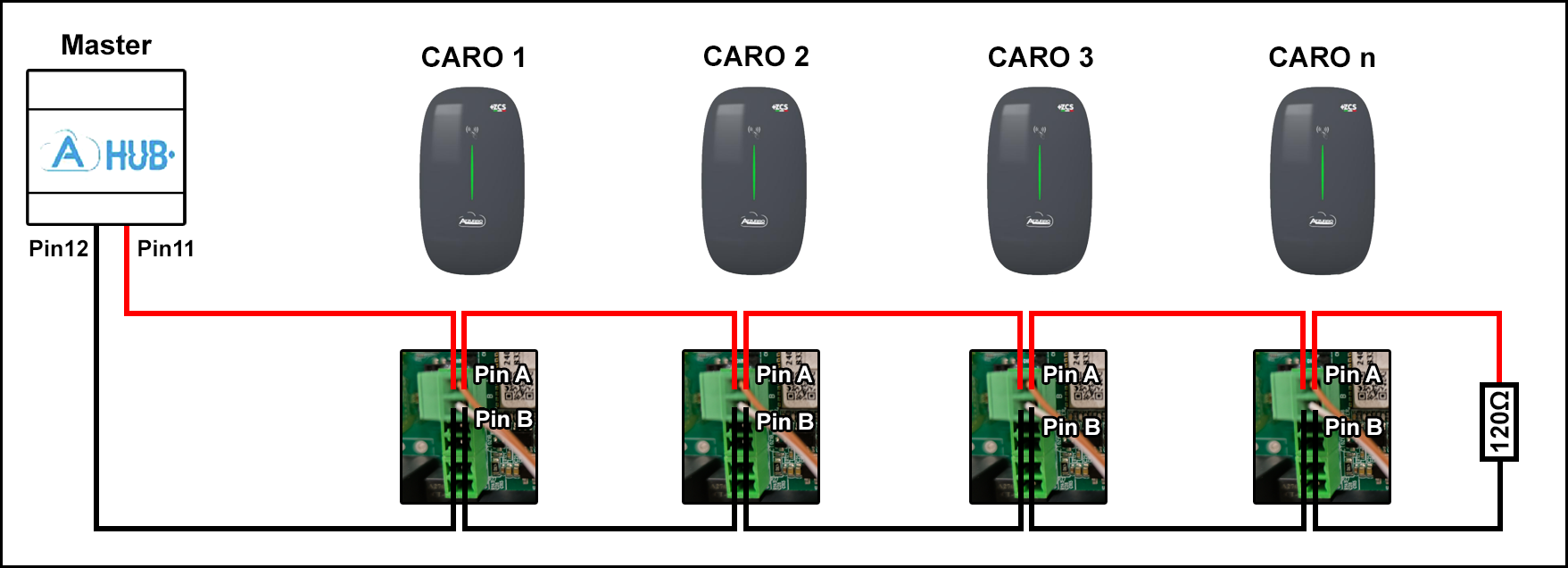

Verdrahtung mehrerer CARO

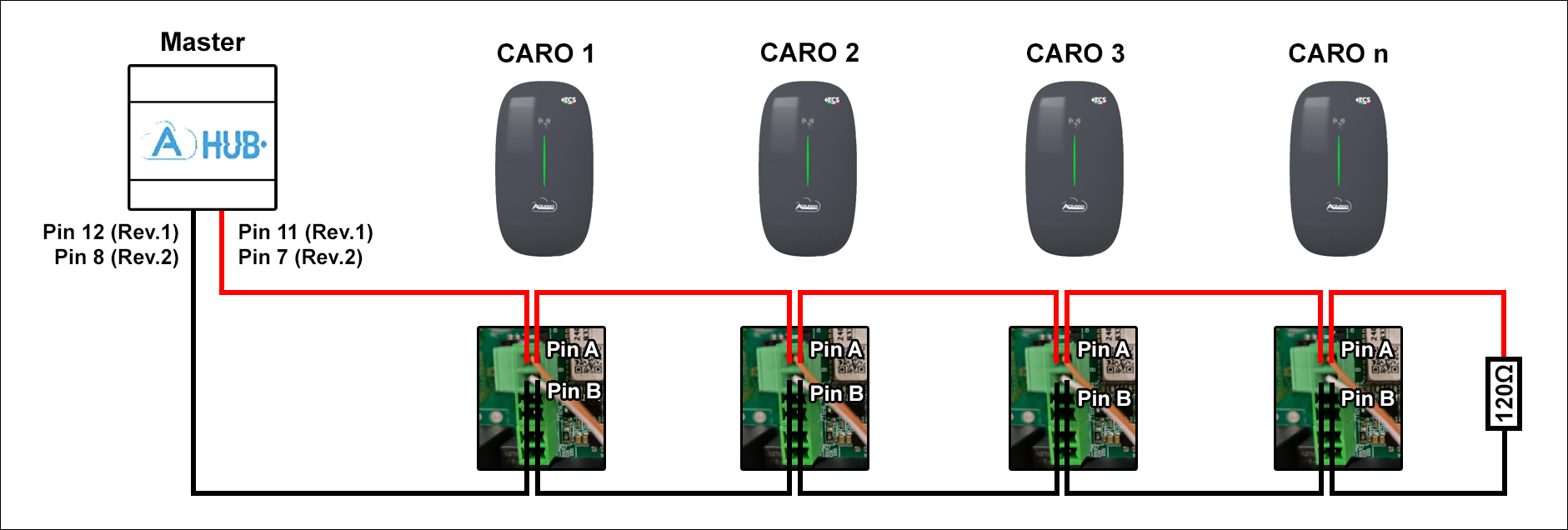

Sollten zwei oder mehrere CARO an dem Bus zusammengeschlossen werden, müssen die Zuleitungen parallel miteinander verbunden werden. Ziehen Sie dafür ein weiteres Kommunikationskabel durch den Kabelzugschutz des Gerätes. Es können max. 10 CARO am Bus angeschlossen werden.



Aktualisierung der Ladestation und Lademodus-Konfiguration

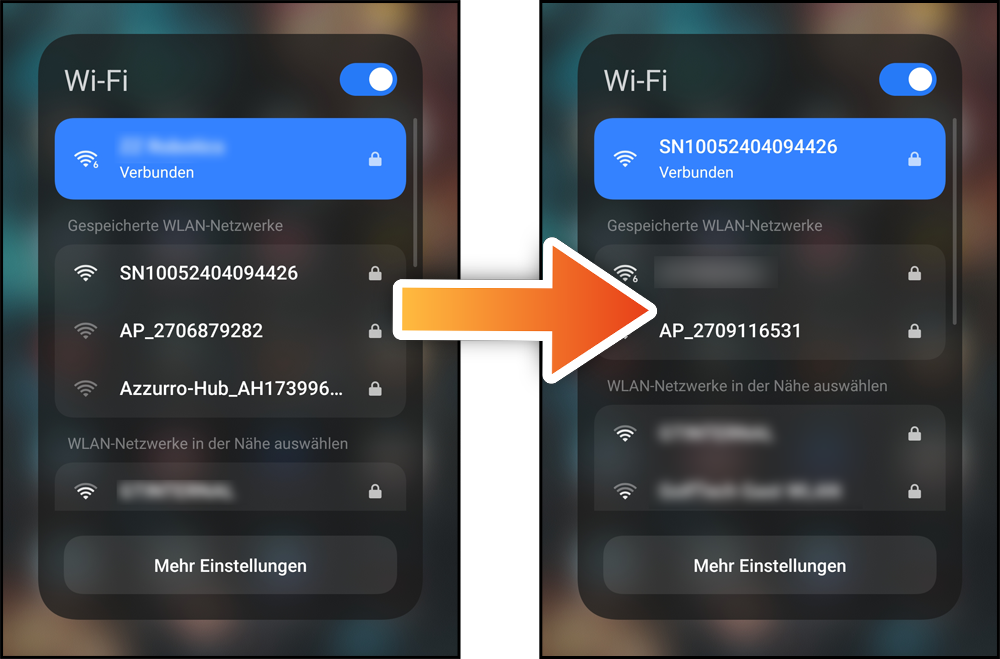

Schließen Sie die CARO an die Stromversorgung. Innerhalb der nächsten 15 Minuten ist der Access-Point der Geräte aktiviert und können mit Ihrem Smartphone/Laptop gekoppelt werden. Suchen Sie unter den verfügbaren Netzwerken nach der Seriennummer der CARO, mit dem Sie sich koppeln möchten. Die Seriennummer finden Sie auf der linken Seite des Gerätegehäuses.

Die Quelle für das benötigte AP-Passwort finden Sie unterhalb. Prüfen Sie am Typenschild die Modellbezeichnung.
ACHTUNG!: Bewahren Sie die Anleitung auf und entsorgen Sie diese nicht!

  • AC011K-AE-35 - admin123
  • AC011K-AE-55C3 (ENP) - WIFI-Passwort (Benutzerhandbuch letzte Doppelseite)
  • AC011K-AE-45C2 (NXP) - WIFI-Passwort (Benutzerhandbuch letzte Doppelseite)



Nach Eingabe des Passworts ist Ihr Smartphone/Laptop mit der Ladestation ohne Internetanbindung gekoppelt. Öffnen Sie Ihren Browser und geben Sie einer der folgenden Adressen ein.
ACHTUNG!: Die IP-Adresse muss unbedingt mit "https://" ergänzt werden!

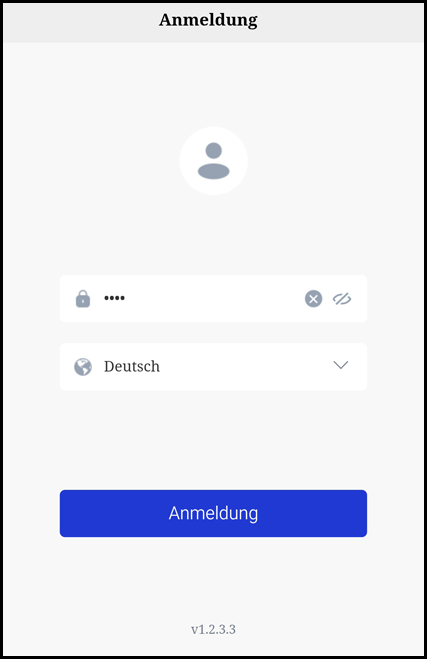

Warten Sie das Laden der Anmeldemaske für 10-30 Sekunden ab. Wenn eine Warnmeldung auftaucht, die vor Zugriff auf eine unischere Webseite warnt, diese ignorieren und fortfahren. Geben Sie auf der Anmeldemaske das folgende Passwort ein:




Nach erfolgreichen Login muss zunächst eine Internetverbindung über Ethernet oder WiFi aufgebaut werden. Für die Kommunikation mit dem AZZURRO HUB wird eine angepasste Firmware benötigt. Außerdem empfiehlt sich eine Netzwerkanbindung für zukünftige Updates, wobei dieses Initialupdate ausreicht.

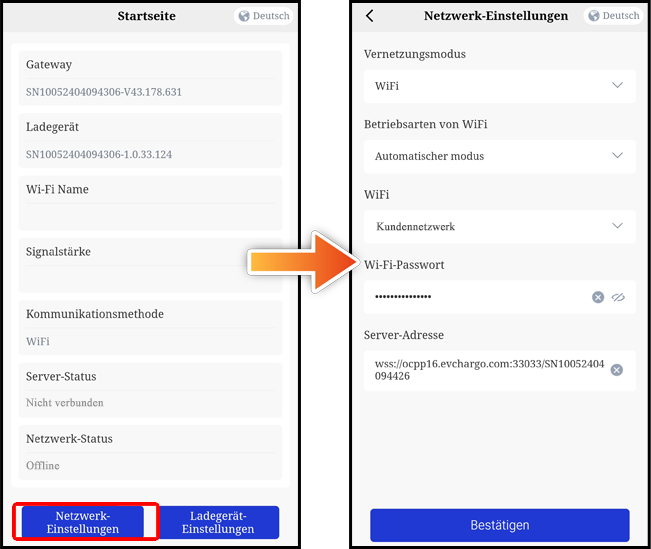

Tippen Sie auf Netzwerkeinstellungen und geben Sie die erforderlichen Daten ein:
  • Vernetzungsmodus - WiFI oder Ethernet
  • Betriebsart - DHCP oder statische IP
  • WIFI - Auswahl des Kundennetzwerks
  • WiFi-Passwort - Der benötigte Netzwerkschlüssel

Die Ladestation startet sich neu. Nach dem Neustart wenden Sie sich an den Technischen Support und fordern ein Firmware-Update ein. Halten Sie die vollständige Seriennummer (SN...) bereit. Das Update dauert in der Regel nur 5 Minuten.

Deutschland - +49 9191 9609953
Österreich - +43 1 36 19 399 33

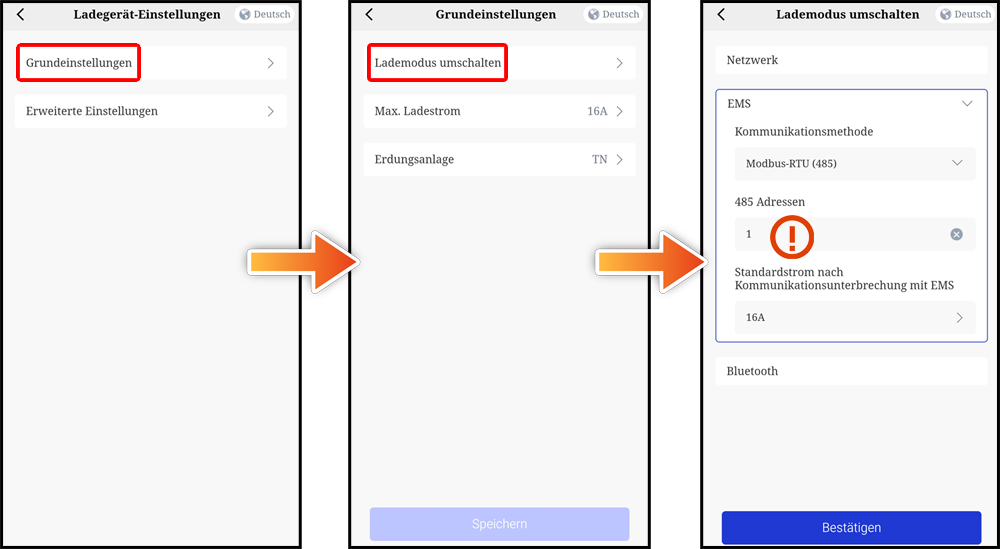

Nach dem Neustart loggen Sie sich erneut in die Ladestation ein. Navigieren Sie zu Ladegerät-Einstellungen > Grundeinstellungen > Lademodus umschalten und stellen Sie den Modus folgend um:

  • Modus - EMS
  • Kommunikationsmethode - Modbus-RTU (485)
  • 485 Adresse - 1 bis 10 wählbar
    • ACHTUNG!: Jede Ladestation erhält eine eindeutige Adressierung zwischen 1 bis 10!

Speichern Sie die Eingaben anschließend durch Tippen auf die Schaltfläche "Bestätigen" ab. Die Ladestation wird neu gestartet und sollte danach über den Geräte-Scan des AZZURRO HUBs gefunden werden.
