Anbindung der VITA-Charger

Wenn keine AZZURRO VITA zur Verwendung vorgesehen sind, können Sie diesen Schritt mit den folgenden Links überspringen:

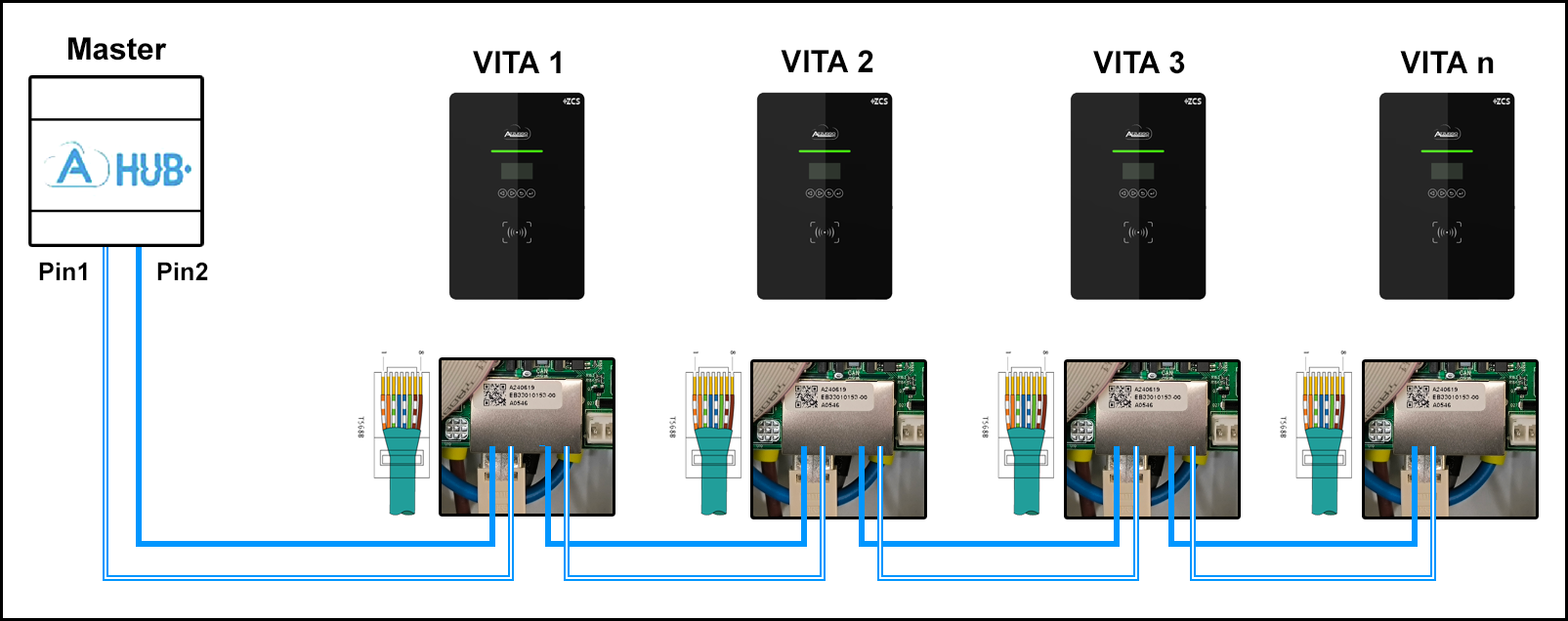

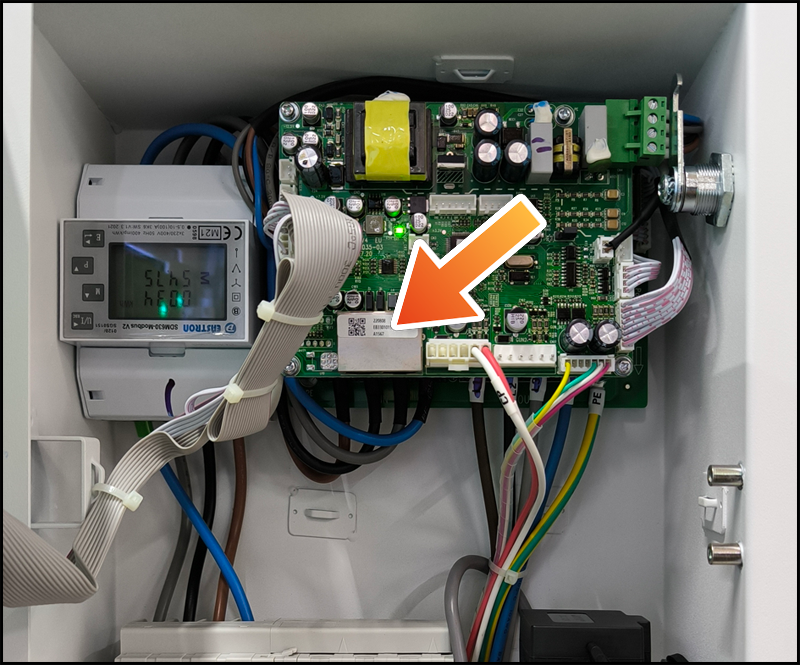

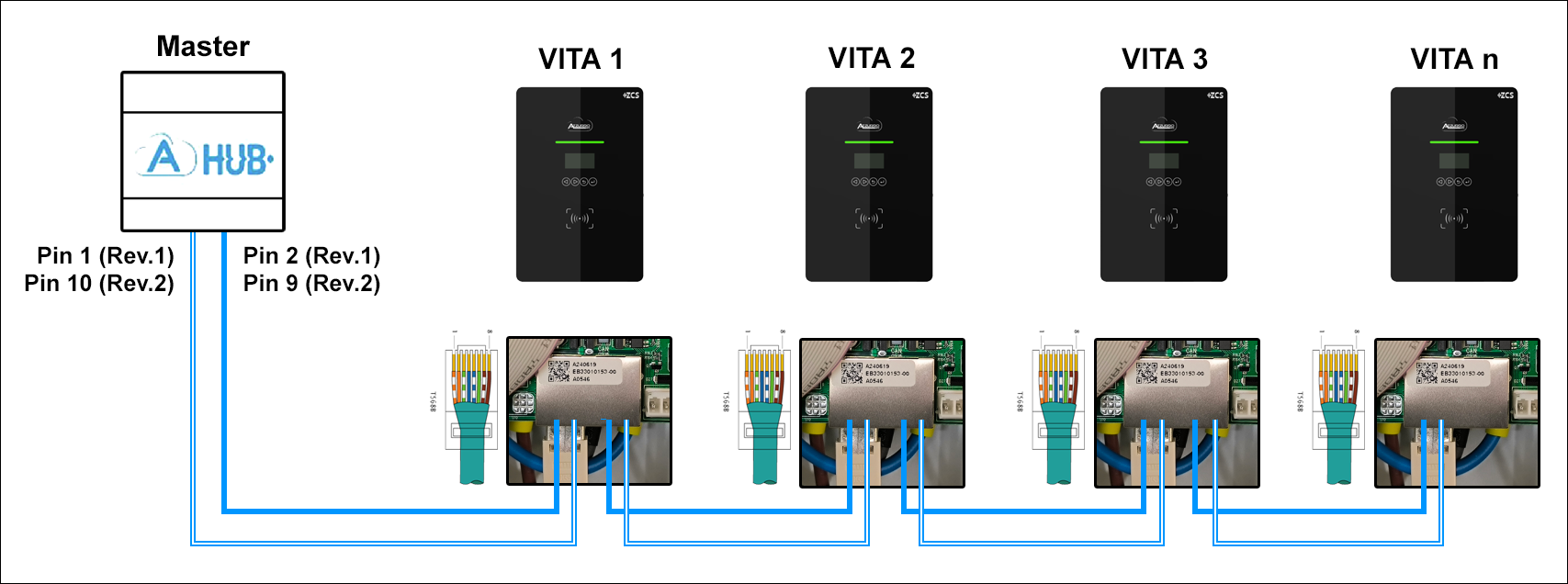

Schließen Sie nach Installation der AZZURRO VITA diese an die Stromversorgung an um zu prüfen ob sich die Geräte einschalten lassen. Beim fehlerfreien Zustand leuchtet der LED-Streifen auf der Frontplatte über dem Display grün. Schalten Sie die Stromversorgung wieder ab und öffnen Sie den Charger. Führen Sie das/die Kommunikationskabel durch den mittigen Kabelzugschutz unterhalb des Gerätegehäuses. Schließen Sie das Netzwerkkabel anschließend in einen der RJ45-Ports auf der Platine. Wenn Sie mehrere VITA per Daisy-Chain mit dem AZZURRO HUB verbinden möchten. wird das zweite Netzwerkkabel an dem noch freien RJ45-Port angeschlossen und zur nächsten VITA weitergeführt. Es können max. acht VITA-Charger am Bus angeschlossen werden.

Achten Sie bei der Verlegung der Busleitung auf die Aderfarben der Netzwerkkabel. Beim häufig verwendeten TIA-568B Standard befinden sich die benötigten Adern Blau und Blau-Weiß mittig am Stecker. Ändern Sie die Belegung, wenn die Farbreihenfolge der verwendeten Netzwerkkabel abweicht.
