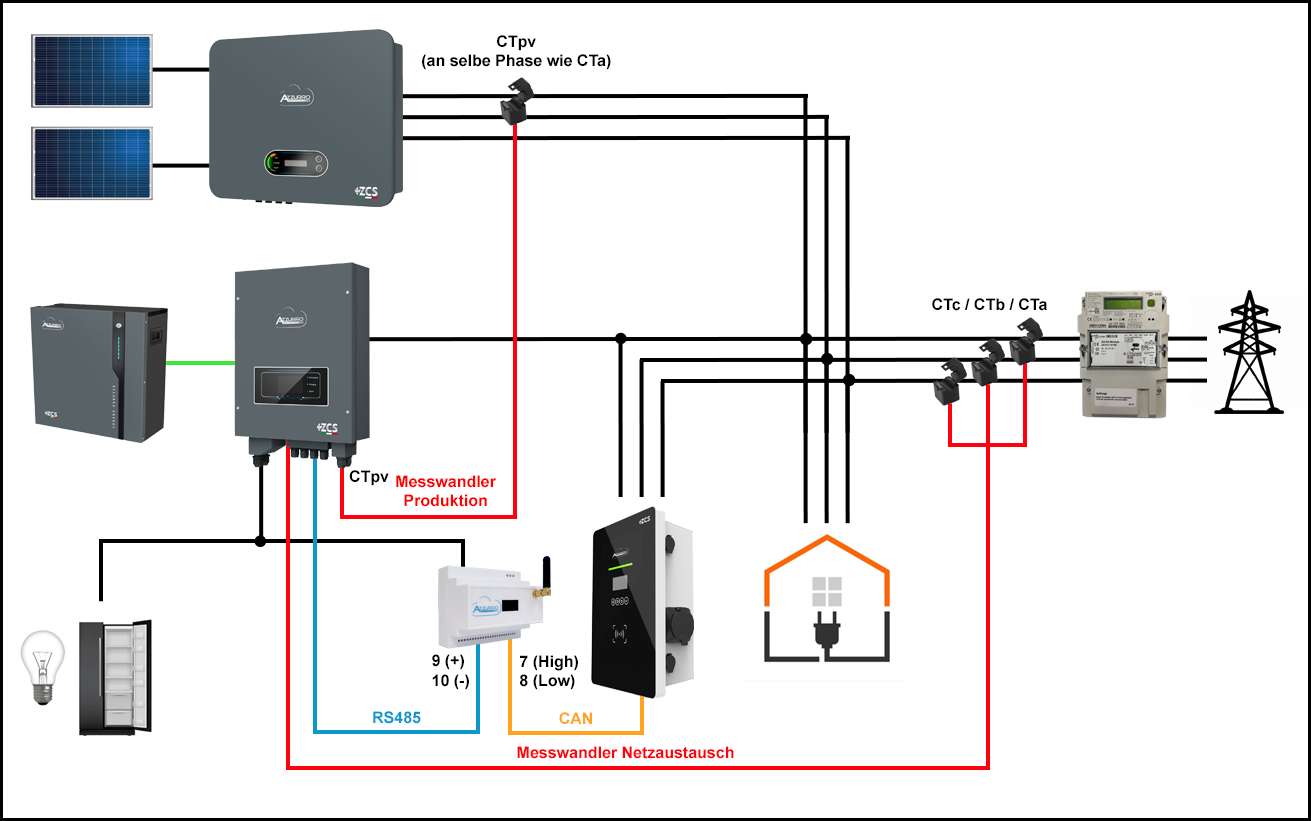

Beispiel: Aufrüstung einer Anlage mit bestehenden Stringwechselrichter (entweder Azzurro oder Fremdhersteller). Die Erfassung der Daten erfolgt rein durch die am 3000SP angeschlossenen Messwandlern. Der Speicherwechselrichter sendet die Daten weiter ans Connext. Dieses muss an derselben Phase wie die Messwandler CTpv und CTa angeschlossen werden!
ACHTUNG: Wir empfehlen zum Schutz gegen Störsignalen und Reflexionen die RS485-Verbindung mit 120Ω Abschlusswiderständen am Connext (Pin 9 & 10) und dem Wechselrichter (Pin RS485+ & RS485-) zu terminieren. Ebenfalls empfehlen wir geschirmte Datenkabel zu verwenden.
Verbindung zwischen Speicherwechselrichter - Connext:
(WR) RS485+ (Rot) > Pin 9 (Connext)
(WR) RS485- (Schwarz) > Pin 10 (Connext)
(WR) RS485- (Schwarz) > Pin 10 (Connext)
CAN Verbindung zwischen Wallbox - Connext:
(Wallbox) Pin 4 > Pin 7 (Connext)
(Wallbox) Pin 5 > Pin 8 (Connext)
(Wallbox) Pin 5 > Pin 8 (Connext)
Energiemessung prüfen:
Einmessung der Messwandler (Dreiphasig)
ACHTUNG: Das Connext muss an der selben Phase wie der 3000SP und der Messwandler CTa angeschlossen werden!
