Anlage mit Fremdwechselrichtern (Dreiphasig)

    Urheber: Mergim Morina

    Beispiel: Anlage mit Wechselrichter eines Fremdherstellers. Die PV-Erzeugung wird mittels Messwandlers gemessen, in der App mit dem Faktor 3 multipliziert und mit den Daten des Energy-Meters für die Errechnung des Eigenverbrauchs verwendet. Zur Messung kombinierter Anlagen mit Stringwechselrichtern von Azzurro sowie anderen Herstellern muss ebenfalls diese Methode angewendet werden.




    RS485 Verbindung zwischen Energy-Meter - Connext:

    (Meter) Pin 24 > Pin 9 (Connext)
    (Meter) Pin 25 > Pin 10 (Connext)


    Verbindung zwischen Messwandler Erzeugung - Connext:

    Kabel (Schwarz) > Pin 21 (Connext)
    Kabel (Rot) > Pin 22 (Connext)
    Achtung: Der Messwandler (ZSM-ACC-TA) muss an der gleichen Phase messen an der das Connext angeschlossen ist!


    CAN Verbindung zwischen Wallbox - Connext:

    (Wallbox) Pin 4 > Pin 7 (Connext)
    (Wallbox) Pin 5 > Pin 8 (Connext)



    Adressierung der Kommunikationsadresse am Energy-Meter:

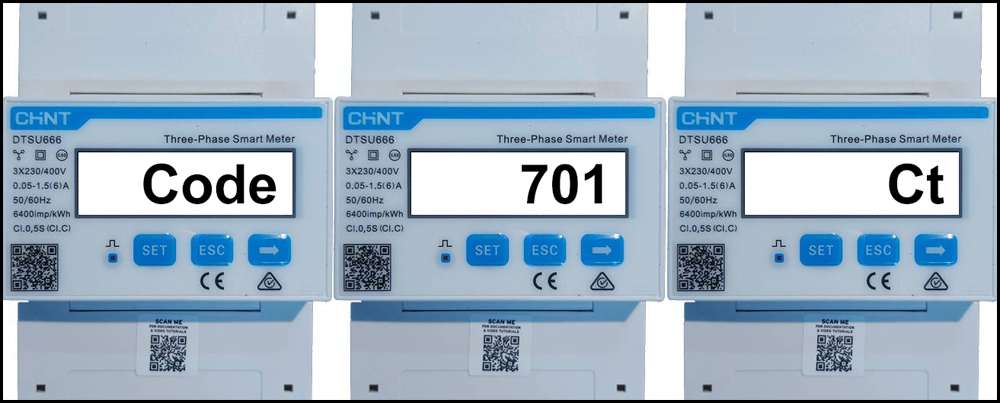

    Drücken Sie die SET-Taste und es erscheint die Aufschrift "CODE" auf dem Display.
    Drücken Sie SET erneut und es erscheint die Zahl "600".
    Drücken Sie die PFEIL-Taste einmal um die Zahl auf "601" umzuändern.
    Zweimal SET drücken um auf die Stelle mit der Ziffer "6" zu springen.
    PFEIL drücken um "701" zu schreiben. Zweimal SET drücken um zu bestätigen.




    Nun befinden Sie sich im Hauptmenü. Mithilfe der PFEIL-Taste kann zwischen den Menüunterpunkten gewählt werden.
    Im Hauptmenü den Menüunterpunkt "ADDR" mit SET auswählen.

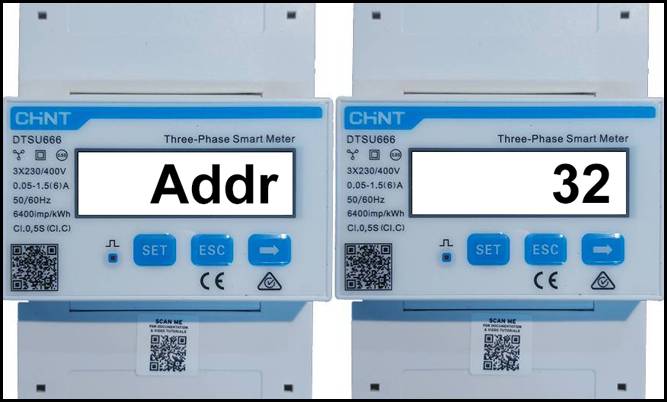

    "01" wird angezeigt. Einmal auf PFEIL drücken um den Wert auf "32" zu ändern.






    Messwandler ins Connext hinzufügen:

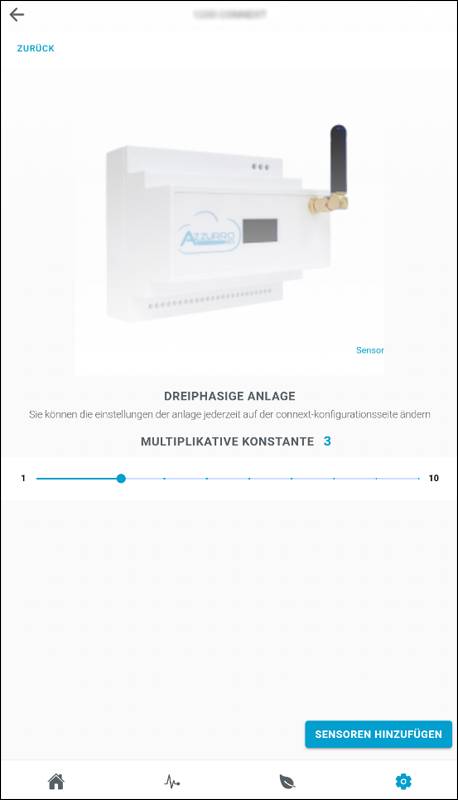

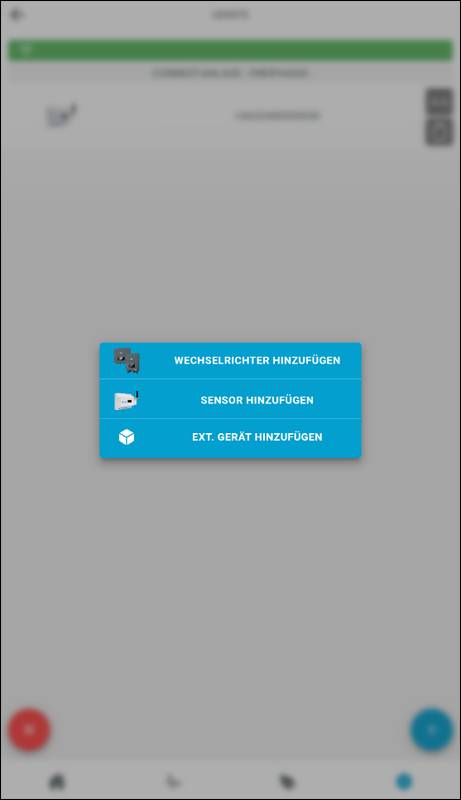

    Öffnen Sie Ihre Connext-Anlage in der Azzurro Systems App, navigieren Sie zu den "Einstellungen" (Zahnrad-Icon) und tippen Sie auf den Tab "Geräte". Tippen Sie auf das Plus-Symbol in der rechten unteren Ecke und wählen Sie "Sensor hinzufügen" aus. Geben Sie als Multiplikationskonstante den Wert 3 an (Messung der Produktion mit Faktor 3 gemäß einem dreiphasigen System). Beim Connext wird unterhalb der Seriennummer der Vermerk "Sensor aktiviert" angezeigt.
