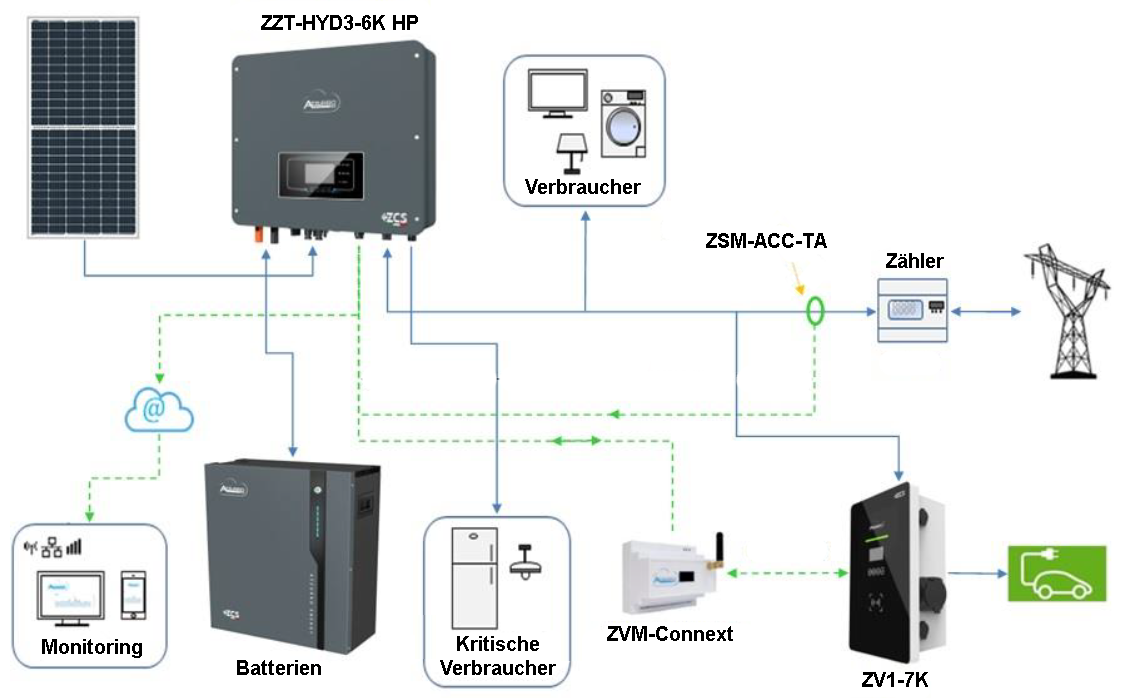

Beispiel: Auslegung mit einem einzelnen Hybridwechselrichter. Netzseitige Versorgung des Connext möglich, bei Netzausfall fällt das Gerät entsprechend aus. Kaskadierung mehrerer Hybriden möglich.
ACHTUNG: Wir empfehlen zum Schutz gegen Störsignalen und Reflexionen die RS485-Verbindung mit 120Ω Abschlusswiderständen am Connext (Pin 9 & 10) und dem letzten Wechselrichter der Kette (Pin 2 & 4) zu terminieren. Ebenfalls empfehlen wir geschirmte Datenkabel zu verwenden. Stellen Sie außerdem sicher, dass jedem Wechselrichter eine eigene Modbusadresse zugewiesen wird. Diese kann unter Systemeinstellungen > Modbusadresse am Gerät oder per Azzurro Operators App geändert werden.
RS485 Verbindung zwischen Hybridwechselrichter - Connext:
(WR) Pin 5 > Pin 9 (Connext)
(WR) Pin 6 > Pin 10 (Connext)
(WR) Pin 6 > Pin 10 (Connext)
RS485 Verkettung weiterer Hybridwechselrichter - Connext:
(WR1) Pin 5 > Pin 5 (WR2 usw.)
(WR1) Pin 6 > Pin 6 (WR2 usw.)
(WR1) Pin 6 > Pin 6 (WR2 usw.)
RS485 Verbindung zwischen Messwandler - Wechselrichter:
(CT) Schwarz > Pin 13 (WR)
(CT) Rot > Pin 14 (WR)
(CT) Rot > Pin 14 (WR)
Alternativ: RS485 Verbindung zwischen Energy-Meter - Wechselrichter:
(Meter) Pin 24 > Pin 16 (WR)
(Meter) Pin 25 > Pin 15 (WR)
(Meter) Pin 25 > Pin 15 (WR)
CAN Verbindung zwischen Wallbox - Connext:
(Wallbox) Pin 4 > Pin 7 (Connext)
(Wallbox) Pin 5 > Pin 8 (Connext)
(Wallbox) Pin 5 > Pin 8 (Connext)
