Urheber: Mergim Morina
Beispiel: Aufrüstung einer typischen Bestandsanlage mit String Wechselrichter (entweder von Azzurro oder Fremdhersteller) mit einem Azzurro Hybridwechselrichter samt HV-Batterie. Für diese Konfiguration werden ausnahmslos zwei Energy-Meter benötigt. Das Connext kann auch netzseitig versorgt werden, fällt aber bei Netzausfall entsprechend aus. Nur der Hybridwechselrichter bzw. eine vorhandene Kaskade von Hybridwechselrichtern wird per RS485-Verbindung mit dem Connext verbunden, die Messung der String Wechselrichter erfolgt ausschließlich über Energy-Meter.
ACHTUNG: Wir empfehlen zum Schutz gegen Störsignalen und Reflexionen die RS485-Verbindung mit 120Ω Abschlusswiderständen am Connext (Pin 9 & 10) und dem letzten Wechselrichter der Kette (Pin 2 & 4) zu terminieren. Ebenfalls empfehlen wir geschirmte Datenkabel zu verwenden. Stellen Sie außerdem sicher, dass jedem Hybridwechselrichter eine eigene Modbusadresse zugewiesen wird. Diese kann unter Systemeinstellungen > Modbusadresse am Gerät oder per Azzurro Operators App geändert werden.
RS485 Verbindung zwischen Hybridwechselrichter - Connext:
(WR) Pin 1 > Pin 9 (Connext)
(WR) Pin 3 > Pin 10 (Connext)
(WR) Pin 3 > Pin 10 (Connext)

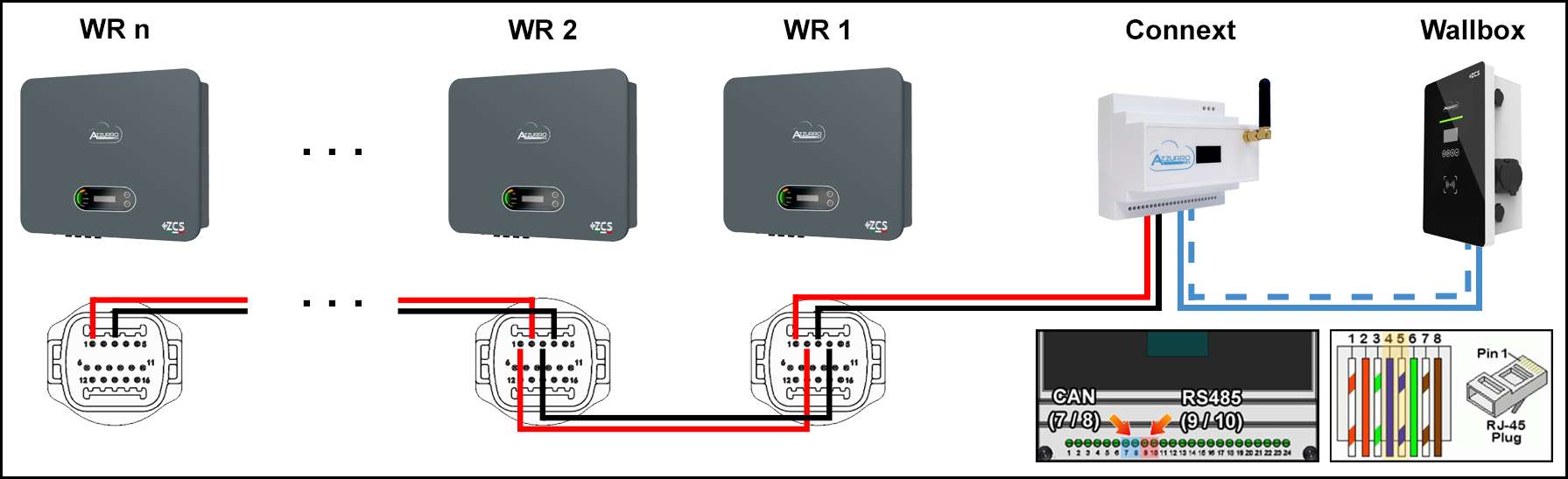

RS485 Verkettung mehrerer Hybridwechselrichter - Connext:
(WR1) Pin 1 > Pin 2 (WR2 usw.) ... > Pin 9 (Connext)
(WR1) Pin 3 > Pin 4 (WR2 usw.) ... > Pin 10 (Connext)
(WR1) Pin 3 > Pin 4 (WR2 usw.) ... > Pin 10 (Connext)
Achtung: String Wechselrichter werden nicht mitverkettet und nur über Energy-Meter gemessen!
RS485 Verbindung zwischen Energy-Meter (Netzaustausch & PV-Erzeugung) - Wechselrichter:
(Meter) Pin 24 > Pin 5 (WR)
(Meter) Pin 25 > Pin 6 (WR)
(Meter) Pin 25 > Pin 6 (WR)
CAN Verbindung zwischen Wallbox - Connext:
(Wallbox) Pin 4 > Pin 7 (Connext)
(Wallbox) Pin 5 > Pin 8 (Connext)
(Wallbox) Pin 5 > Pin 8 (Connext)
Adressierung der Kommunikationsadresse an den Energy-Metern:

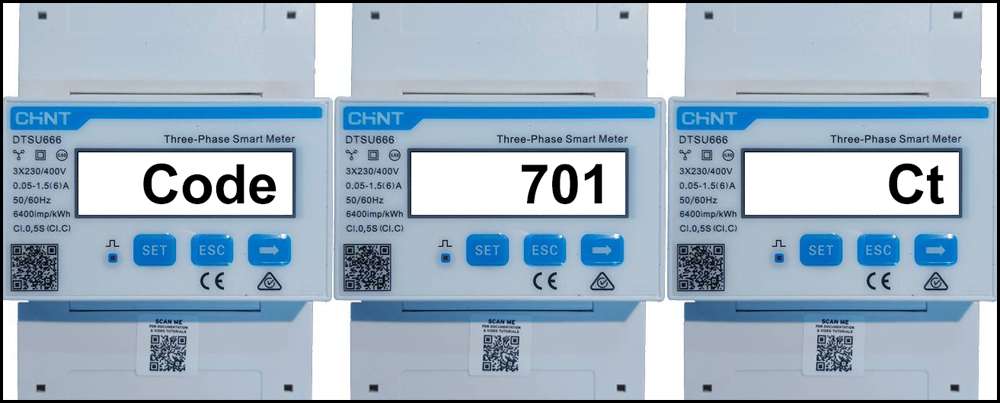

Drücken Sie die SET-Taste und es erscheint die Aufschrift "CODE" auf dem Display.
Drücken Sie SET erneut und es erscheint die Zahl "600".
Drücken Sie die PFEIL-Taste einmal um die Zahl auf "601" umzuändern.
Zweimal SET drücken um auf die Stelle mit der Ziffer "6" zu springen.
PFEIL drücken um "701" zu schreiben. Zweimal SET drücken um zu bestätigen.
Drücken Sie SET erneut und es erscheint die Zahl "600".
Drücken Sie die PFEIL-Taste einmal um die Zahl auf "601" umzuändern.
Zweimal SET drücken um auf die Stelle mit der Ziffer "6" zu springen.
PFEIL drücken um "701" zu schreiben. Zweimal SET drücken um zu bestätigen.
Nun befinden Sie sich im Hauptmenü. Mithilfe der PFEIL-Taste kann zwischen den Menüunterpunkten gewählt werden.

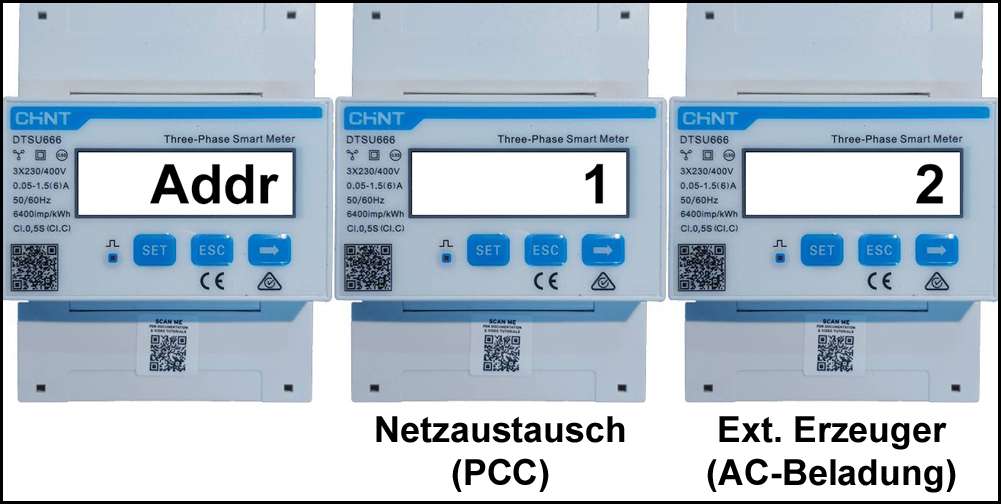

Im Hauptmenü den Menüunterpunkt Addr mit SET auswählen.
"01" wird angezeigt, belassen Sie diesen Wert für den Energy-Meter des Netzaustausches. Einmal auf PFEIL drücken um den Wert für den Meter des Stringwechselrichters auf "2" zu ändern.
"01" wird angezeigt, belassen Sie diesen Wert für den Energy-Meter des Netzaustausches. Einmal auf PFEIL drücken um den Wert für den Meter des Stringwechselrichters auf "2" zu ändern.
