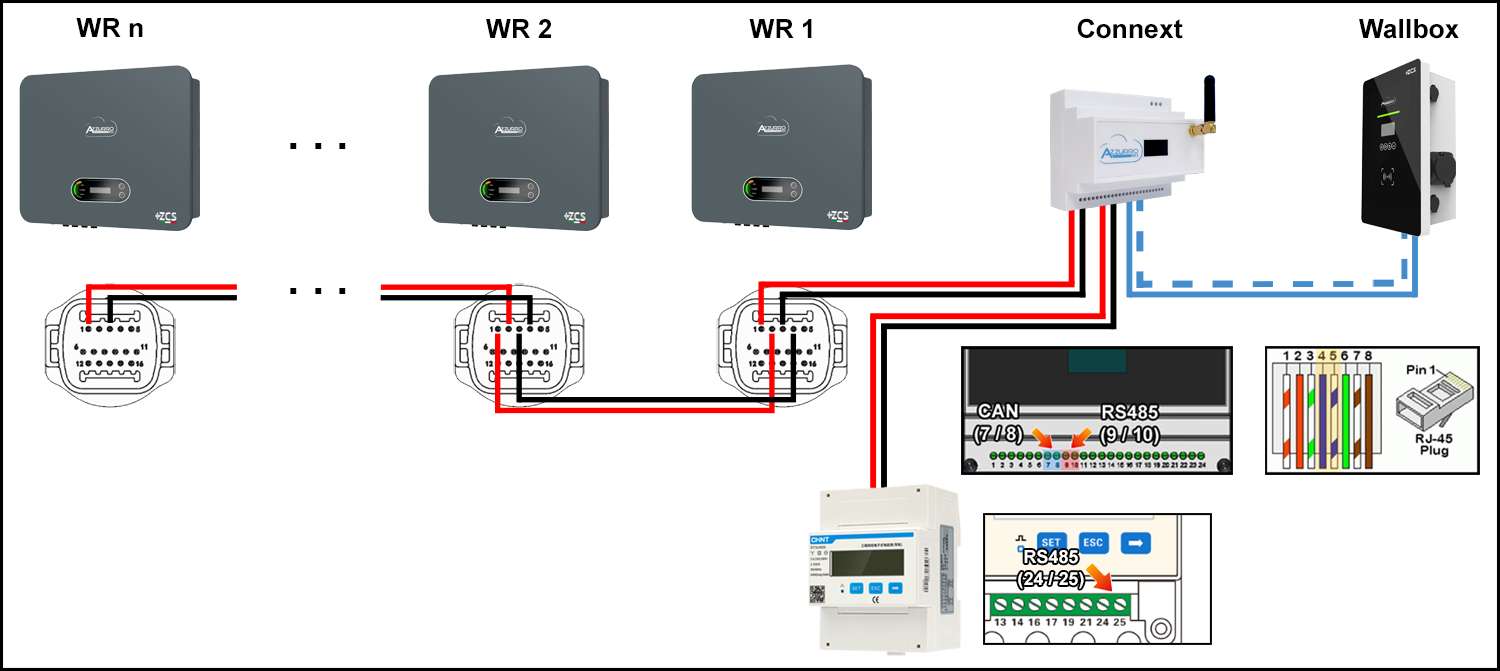

Auslegung einer Anlage mit einem Stringwechselrichter. Das Connext sammelt die Daten der PV-Erzeugung vom Wechselrichter sowie des Netzaustausches und errechnet so den Eigenverbrauch der Anlage. Die Verkettung mehrerer Stringwechselrichter ist möglich. Achten Sie auf die Adressierung des Energy-Meters bei der Installation!
ACHTUNG: Wir empfehlen zum Schutz gegen Störsignalen und Reflexionen die RS485-Verbindung mit 120Ω Abschlusswiderständen am Connext (Pin 9 & 10) und dem letzten Wechselrichter der Kette (Pin 2 & 4) zu terminieren. Ebenfalls empfehlen wir geschirmte Datenkabel zu verwenden. Stellen Sie außerdem sicher, dass jedem Wechselrichter eine eigene Modbusadresse zugewiesen wird. Diese kann unter Systemeinstellungen > Modbusadresse am Gerät oder per Azzurro Operators App geändert werden.
RS485 Verbindung zwischen Stringwechselrichter - Connext:
(WR) Pin 1/2 > Pin 9 (Connext)
(WR) Pin 3/4 > Pin 10 (Connext)
(WR) Pin 3/4 > Pin 10 (Connext)
RS485 Verkettung weiterer Stringwechselrichter:
(WR1) Pin 2 > Pin 1 (WR2 usw.)
(WR1) Pin 4 > Pin 3 (WR2 usw.)
(WR1) Pin 4 > Pin 3 (WR2 usw.)
RS485 Verbindung zwischen Energy-Meter - Connext:
(Meter) Pin 24 > Pin 9 (Connext)
(Meter) Pin 25 > Pin 10 (Connext)
(Meter) Pin 25 > Pin 10 (Connext)
CAN Verbindung zwischen Wallbox - Connext:
(Wallbox) Pin 4 > Pin 7 (Connext)
(Wallbox) Pin 5 > Pin 8 (Connext)
(Wallbox) Pin 5 > Pin 8 (Connext)

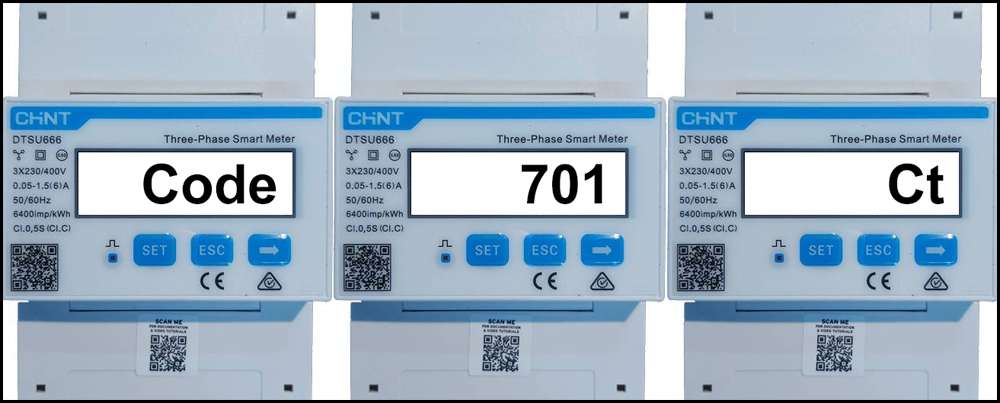

Adressierung der Kommunikationsadresse am Energy-Meter:
Drücken Sie die SET-Taste und es erscheint die Aufschrift "CODE" auf dem Display.
Drücken Sie SET erneut und es erscheint die Zahl "600".
Drücken Sie die PFEIL-Taste einmal um die Zahl auf "601" umzuändern.
Zweimal SET drücken um auf die Stelle mit der Ziffer "6" zu springen.
PFEIL drücken um "701" zu schreiben. Zweimal SET drücken um zu bestätigen.
Drücken Sie SET erneut und es erscheint die Zahl "600".
Drücken Sie die PFEIL-Taste einmal um die Zahl auf "601" umzuändern.
Zweimal SET drücken um auf die Stelle mit der Ziffer "6" zu springen.
PFEIL drücken um "701" zu schreiben. Zweimal SET drücken um zu bestätigen.
Nun befinden Sie sich im Hauptmenü. Mithilfe der PFEIL-Taste kann zwischen den Menüunterpunkten gewählt werden.

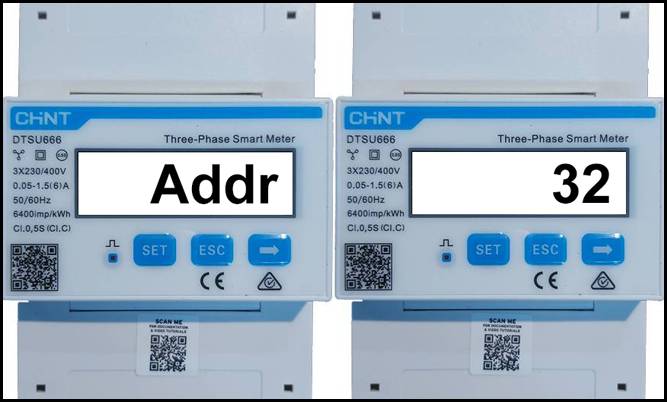

Im Hauptmenü den Menüunterpunkt Addr mit SET auswählen.
"01" wird angezeigt. Einmal auf PFEIL drücken um den Wert auf "32" zu ändern.
"01" wird angezeigt. Einmal auf PFEIL drücken um den Wert auf "32" zu ändern.
