Urheber: Mergim Morina
Der 3000SP wird mit zwei Messwandlern ausgeliefert, weitere zwei Messwandler (ZST-ACC-TA) müssen mitbestellt werden.

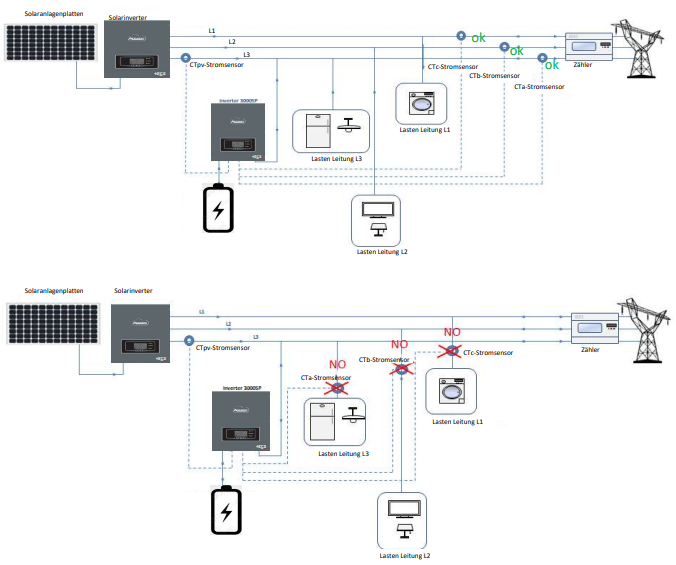

Platzierung der Messwandler:
ACHTUNG: Klemmen Sie die Messwandler erst an die stromführenden Phasen nachdem diese an den Wechselrichter angeschlossen wurden!
Messwandler dürfen nicht im Leerlauf betrieben werden!
Messwandler dürfen nicht im Leerlauf betrieben werden!
CTpv (Erzeugung):
Setzen Sie diesen Messwandler am netzseitigen Ausgang des PV-Wechselrichters und achten Sie darauf, dass dieselbe Phase gemessen wird auf der auch der GRID-Ausgang des 3000SP angeschlossen ist. Zwischen PV-Wechselrichter und dem Messwandler dürfen keine Verbraucher geschalten sein, da diese die Messung verfälschen würden!
CTa (Einsepisepunkt):
Dieser Messwandler misst am Netzeinspeisepunkt dieselbe Phase, an welcher der CTpv-Messwandler hängt und der GRID-Ausgang des 3000SP angeschlossen ist. Achten Sie darauf, dass keine Verbraucher zwischen Messwandler und Zählereinheit geschalten sind!
CTb & CTc (Einspeisepunkt):
Setzen Sie beide Messwandler an die verbleibenden Phasen am Netzeinspeisepunkt. Auch hier dürfen keine Verbraucher zwischen Messwandler und Zählereinheit geschalten werden!
Einmessung der Messwandler:
Navigieren Sie im Hauptmenu zu Einstellungen > CTpv-Skalenfaktor und ändern Sie die Einstellung auf 3.00 um. Ältere Firmwareversionen besitzen diese Einstellung nicht, hier muss der Wechselrichter aktualisiert werden. Sollte ein Update fehlschlagen, kann die Leitung notdürftig zweimal durch den Messwandler gewickelt werden um den dreifachen Leistungsbezug zu messen.

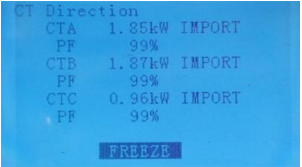

Schalten Sie die Vorsicherung des 3000SP ein und lassen Sie das Gerät ohne Batteriespeicher laufen. Unter Einstellungen > CT-Richtung wird der Netzaustausch aller drei Phasen angezeigt. Zur Einmessung wird eine Last von mindestens 500W pro Phase benötigt. Zu schwache Lasten können zu Problemen beim Messen der Leistungsfaktoren führen. Wir empfehlen zur Einmessung die Nutzung eines dreiphasigen Heizstrahlers (symmetrische ohmsche Last). Bei einer korrekten Messung wird der Netzbezug (Import) angezeigt und die Leistungsfaktoren befinden sich zwischen 90 - 100%. Messen Sie mit einer Messzange den Strom an der Phase des 3000SP/CTpv/CTa nach und vergleichen Sie den Wert am Wechselrichter. Sollten sich die Werte der Leistungsfaktoren von CTb und CTc weit außerhalb von diesem Bereich befinden, vertauschen Sie die Anschlüsse beider Messwandler (falsche Drehrichtung). Passt die Messung am Einspeisepunkt, wählen Sie anschließend "Freeze" mit der "Pfeil-unten"-Taste aus und bestätigen Sie mit der ganz rechten Taste. Somit wird die CT-Richtung gesperrt. Sie können in der selben Ansicht für eine Korrektur mittels "Unfreeze" die CT-Richtung wieder entsperren.

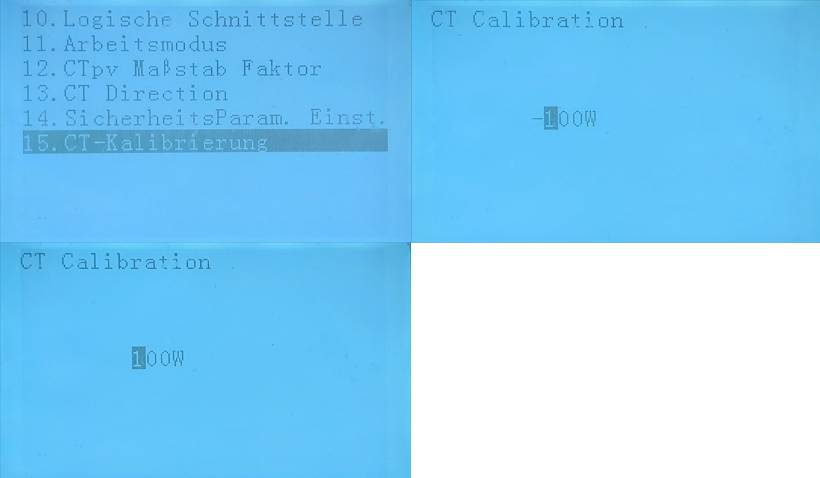

Kalibrierung der Messwandler:
Unter Einstellungen > CT-Kalibrierung kann der Nullpunkt der Wandler manuell kalibriert werden um Netzbezüge oder Einspeisungen zu verhindern. Geben Sie das Passwort 0001 ein und ändern Sie mit den Pfeiltasten oben/unten den Wert, speichern Sie die Einstellung anschließend ab.
