Master-Bus (Pins 5 - 6)

    Urheber: Mergim Morina
    Letzte Aktualisierung: 18.04.2025

    AZZURRO Wechselrichter stellen einen gesonderten RS485-Bus bereit, in welchem die Erzeugungseinheit als Master-Gerät agiert. Das erlaubt unter Anderem:




    Die Anschlüsse befinden sich am COM-Stecker:
    • Pin5 (RS485+/A)
    • Pin6 (RS485-/B)

    Für die korrekte Funktion der RS485-Kommunikation über ModbusRTU sind die folgenden Installationsanweisungen einzuhalten - ModbusRTU

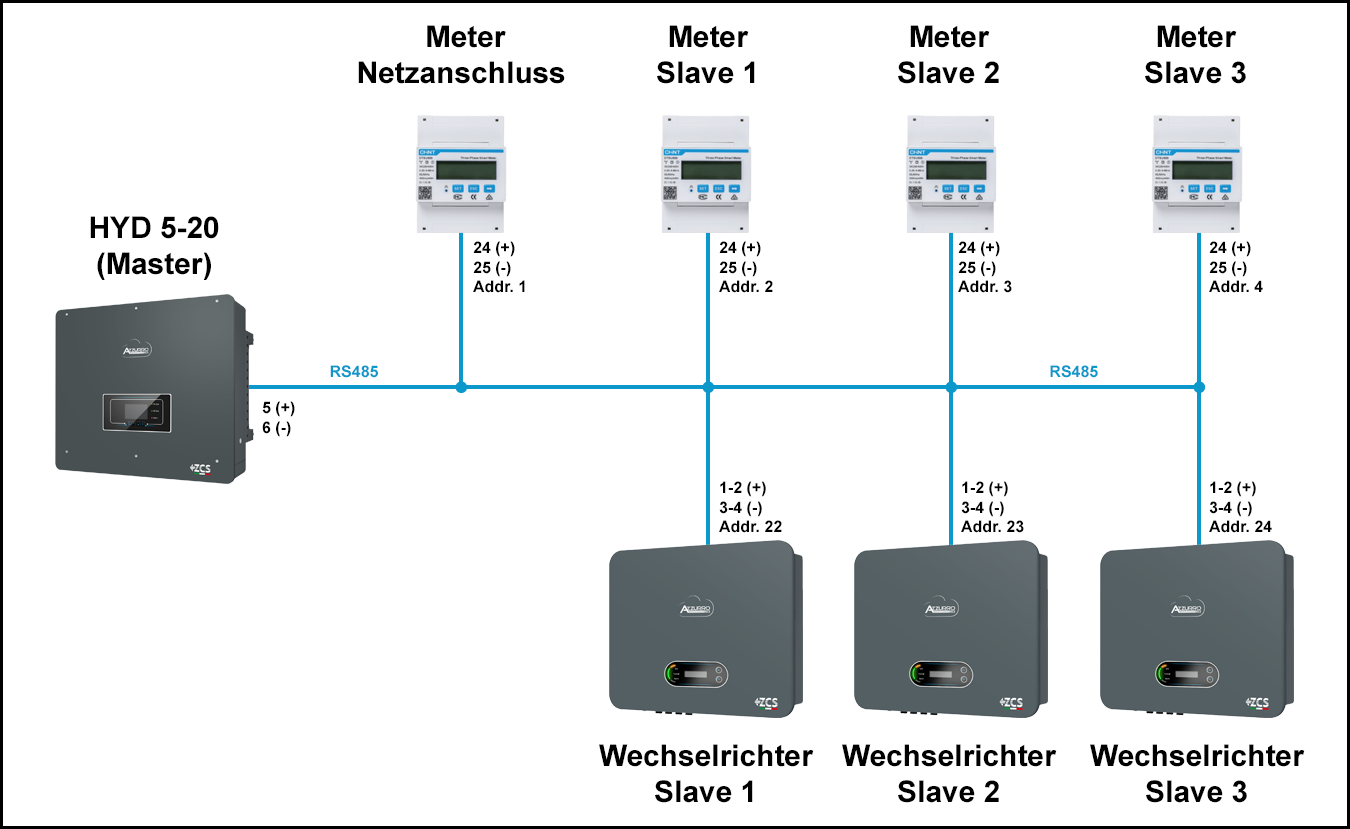

    Beispiel: Zur Einhaltung einer Nulleinspeisung fragt der Hybridwechselrichter als Master per READ-Befehle die Leistungswerte der Energy-Meter ab und reguliert über WRITE-Commands die Ausgabeleistung von bis zu 3 Stk. AZZURRO Stringwechselrichter.
