Slave-Bus (Pins 1/2 - 3/4)

    Urheber: Mergim Morina
    Letzte Aktualisierung: 18.04.2025

    AZZURRO Wechselrichter können als Slave-Geräte an den RS485-Bus eines externen Master-Gerätes angeschlossen und somit ausgelesen und gesteuert werden. Dies erlaubt unter Anderem:

    • Die Leistungsregelung mehrerer Wechselrichter
    • Die Abregelung über Rundsteuerempfänger (Externes Master-Gerät als Schnittstelle)
    • Die Drosselung der Batterieladeleistung (§14a EnWG)

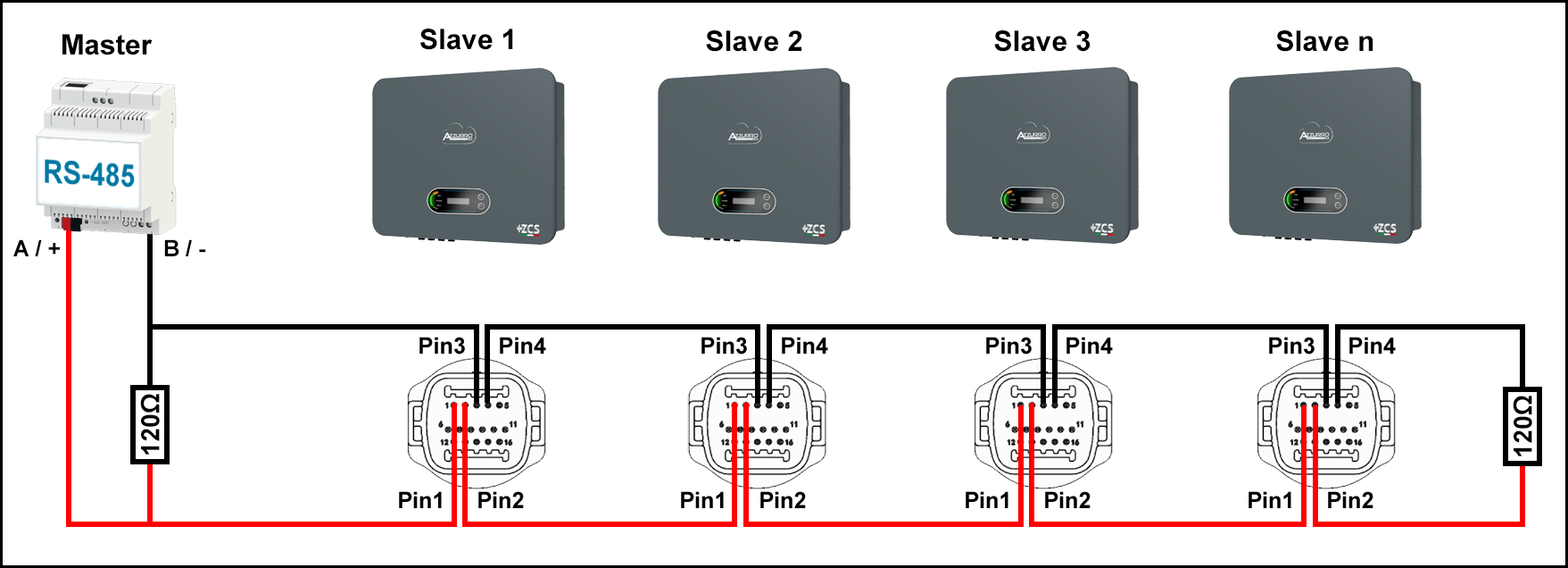

    Die Anschlüsse befinden sich am COM-Stecker und sind für den vereinfachten Anschluss der Steuerleitungen nach Daisy-Chain-Topologie gebrückt:
    • Pin1/2 (RS485+/A)
    • Pin3/4 (RS485-/B)

    Für die korrekte Funktion der RS485-Kommunikation über ModbusRTU sind die folgenden Installationsanweisungen einzuhalten - ModbusRTU
