ACHTUNG: Wir empfehlen zum Schutz gegen Störsignalen und Reflexionen die RS485-Verbindung mit 120Ω Abschlusswiderständen am Connext (Pin 9 & 10) und dem Wechselrichter (Pin RS485+ & RS485-) zu terminieren. Ebenfalls empfehlen wir geschirmte Datenkabel zu verwenden.

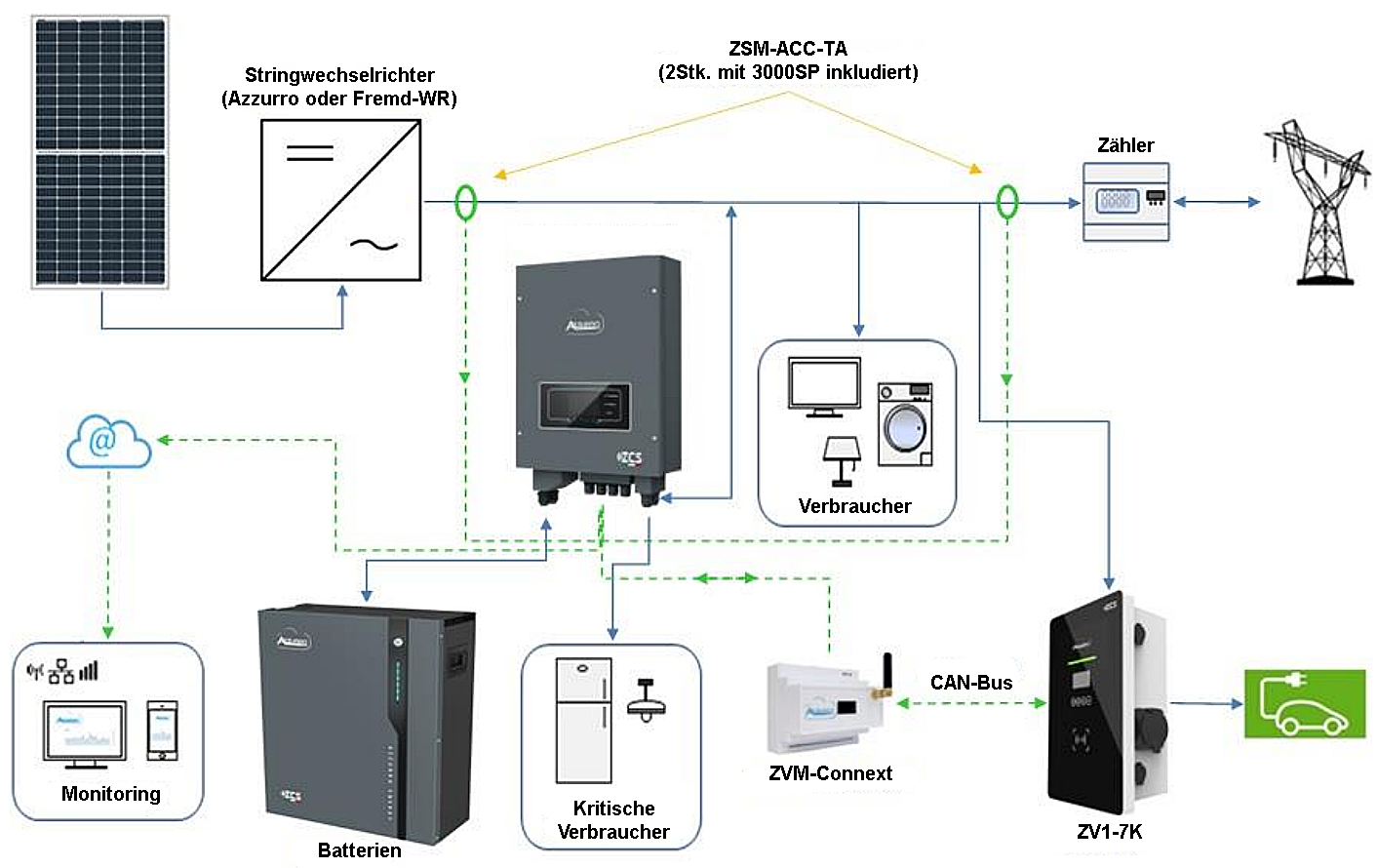

Verbindung zwischen Speicherwechselrichter - Connext:
(WR) RS485+ (Rot) > Pin 9 (Connext)
(WR) RS485- (Schwarz) > Pin 10 (Connext)
(WR) RS485- (Schwarz) > Pin 10 (Connext)
CAN Verbindung zwischen Wallbox - Connext:
(Wallbox) Pin 4 > Pin 7 (Connext)
(Wallbox) Pin 5 > Pin 8 (Connext)
(Wallbox) Pin 5 > Pin 8 (Connext)
