AZZURRO Knowledge Base - Anlage mit Fremdwechselrichter (Einphasig)

Urheber: Mergim Morina

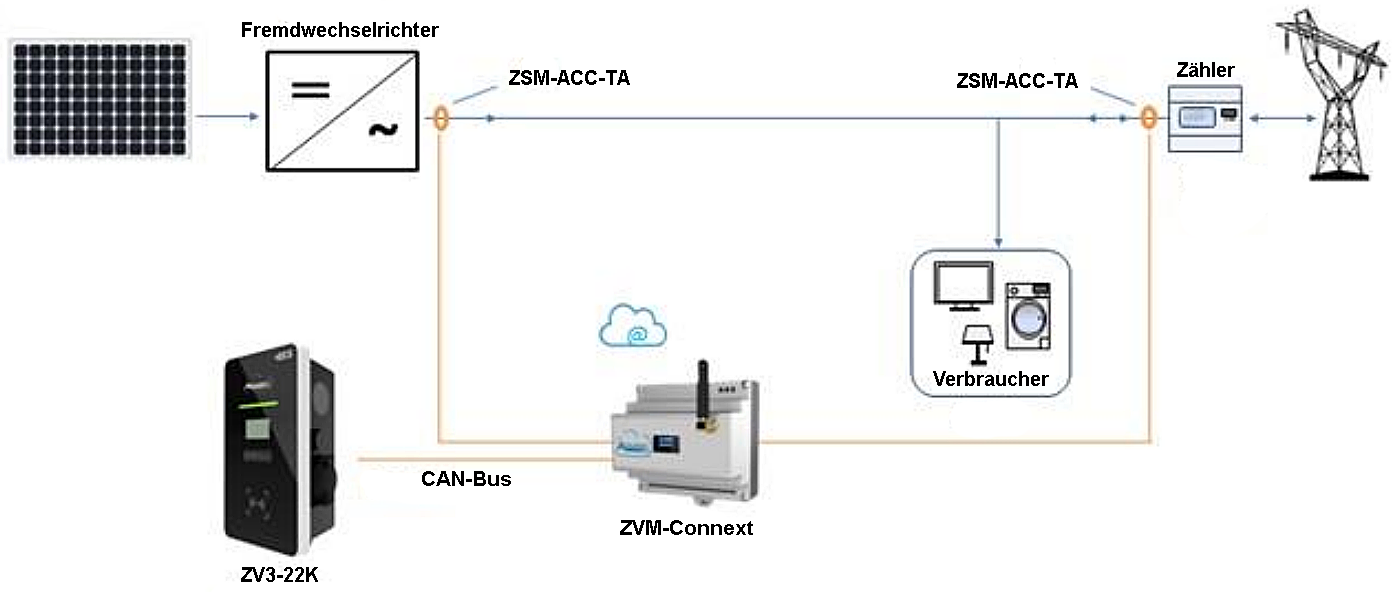

Beispiel: Anlage mit Wechselrichter eines Fremdherstellers. Die PV-Erzeugung sowie der Netzaustausch werden mittels Messwandler gemessen und somit der Eigenverbrauchs berechnet. Zur Messung kombinierter Anlagen mit einphasigen Stringwechselrichtern von Azzurro sowie anderen Herstellern muss ebenfalls diese Methode angewendet werden.

Verbindung zwischen Messwandler Erzeugung - Connext:

Kabel (Schwarz) > Pin 21 (Connext)
Kabel (Rot) > Pin 22 (Connext)

Verbindung zwischen Messwandler Netzaustausch - Connext:

Kabel (Schwarz) > Pin 23 (Connext)
Kabel (Rot) > Pin 24 (Connext)

CAN Verbindung zwischen Wallbox - Connext:

(Wallbox) Pin 4 > Pin 7 (Connext)
(Wallbox) Pin 5 > Pin 8 (Connext)

Messwandler ins Connext hinzufügen:

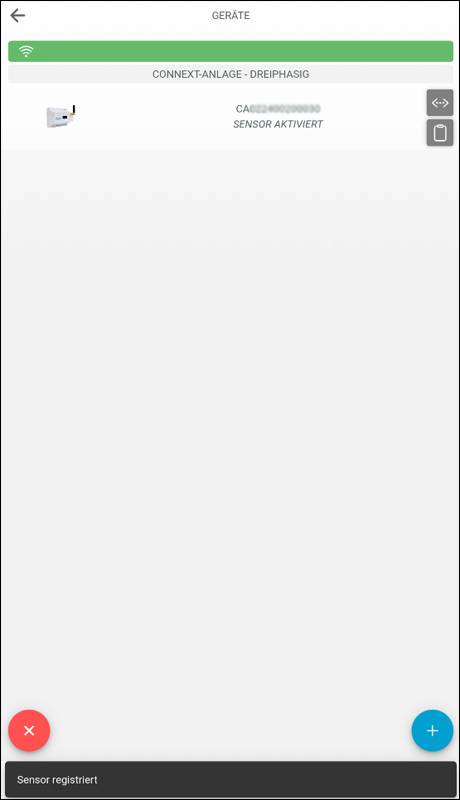

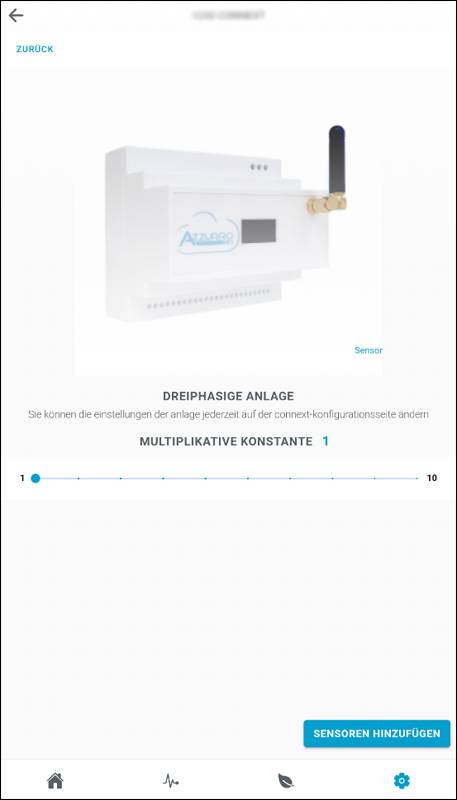

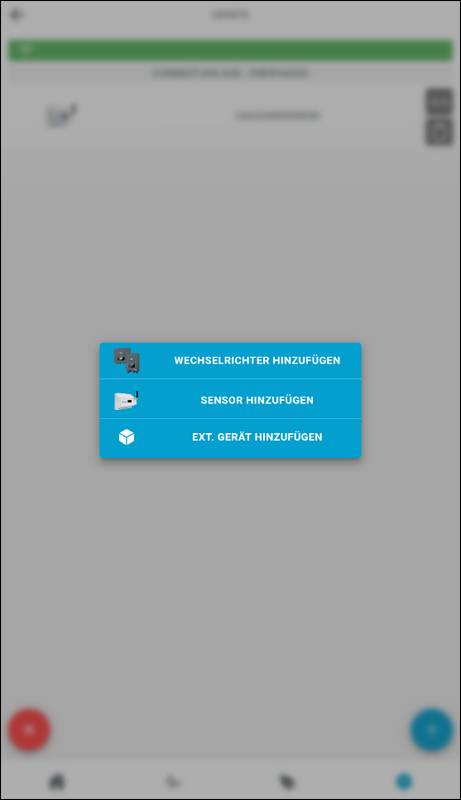

Öffnen Sie Ihre Connext-Anlage in der Azzurro Systems App, navigieren Sie zu den "Einstellungen" (Zahnrad-Icon) und tippen Sie auf den Tab "Geräte". Tippen Sie auf das Plus-Symbol in der rechten unteren Ecke und wählen Sie "Sensor hinzufügen" aus. Geben Sie als Multiplikationskonstante den Wert 1 an. Beim Connext wird unterhalb der Seriennummer der Vermerk "Sensor aktiviert" angezeigt. Bei Anlagen mit Stringwechselrichtern von Azzurro und anderer Hersteller kombiniert wird die Einbindung vom Messwandlern anstatt einer RS485-Verbindung herangezogen.
