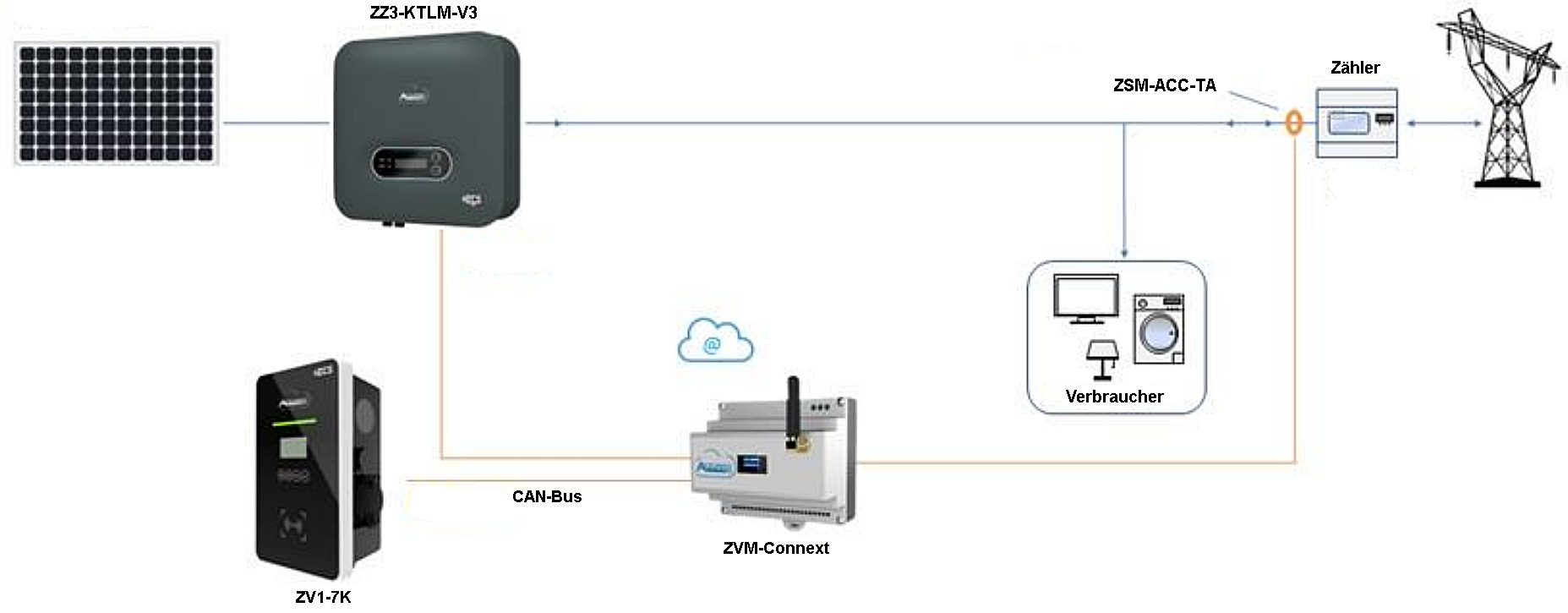

Auslegung einer Anlage mit einem Stringwechselrichter. Das Connext sammelt die Daten der PV-Erzeugung vom Wechselrichter sowie des Netzaustausches und errechnet so den Eigenverbrauch der Anlage. Die Verkettung mehrerer Stringwechselrichter ist möglich.
ACHTUNG: Wir empfehlen zum Schutz gegen Störsignalen und Reflexionen die RS485-Verbindung mit 120Ω Abschlusswiderständen am Connext (Pin 9 & 10) und dem letzten Wechselrichter der Kette (Pin 2 & 4) zu terminieren. Ebenfalls empfehlen wir geschirmte Datenkabel zu verwenden. Stellen Sie außerdem sicher, dass jedem Wechselrichter eine eigene Modbusadresse zugewiesen wird. Diese kann unter Systemeinstellungen > Modbusadresse am Gerät oder per Azzurro Operators App geändert werden.
RS485 Verbindung zwischen Stringwechselrichter - Connext:
(WR) Pin 1 > Pin 9 (Connext)
(WR) Pin 3 > Pin 10 (Connext)
(WR) Pin 3 > Pin 10 (Connext)
RS485 Verkettung weiterer Stringwechselrichter:
(WR1) Pin 2 > Pin 1 (WR2 usw.)
(WR1) Pin 4 > Pin 3 (WR2 usw.)
(WR1) Pin 4 > Pin 3 (WR2 usw.)
RS485 Verbindung zwischen Messwandler Netzaustausch - Connext:
(CT) Schwarz > Pin 23 (Connext)
(CT) Rot > Pin 24 (Connext)
CAN Verbindung zwischen Wallbox - Connext:
(Wallbox) Pin 4 > Pin 7 (Connext)
(Wallbox) Pin 5 > Pin 8 (Connext)
(Wallbox) Pin 5 > Pin 8 (Connext)
