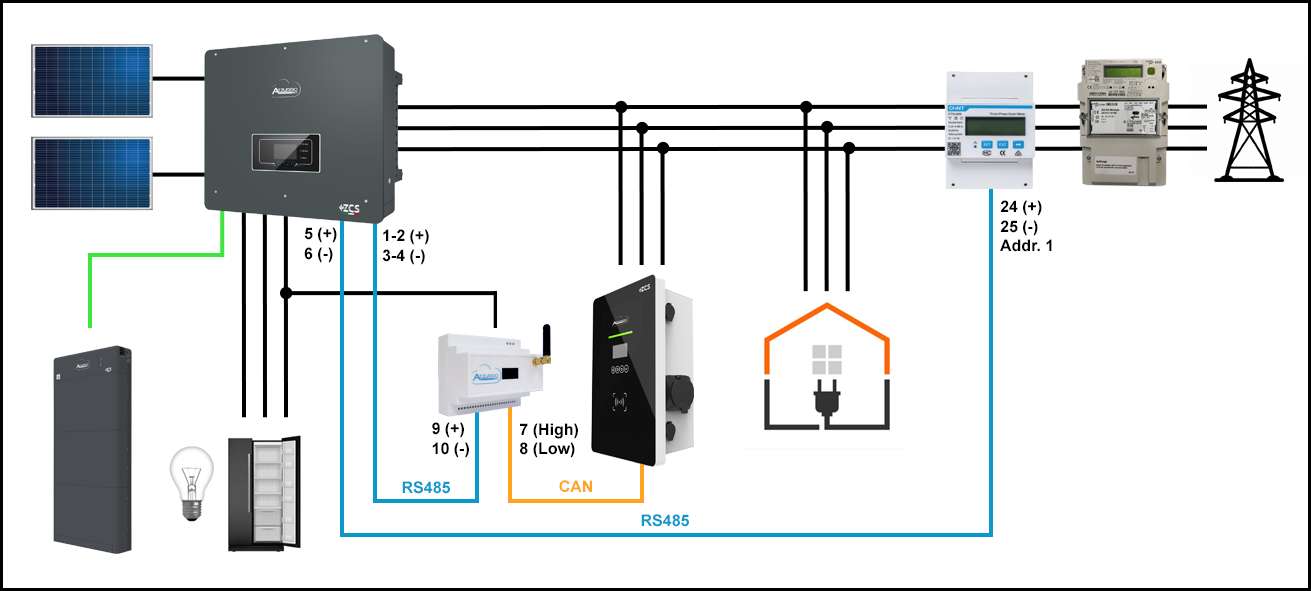

Beispiel: Auslegung mit einem einzelnen Hybridwechselrichter. Netzseitige Versorgung des Connext möglich, bei Netzausfall fällt das Gerät entsprechend aus. Die Energiemessung am Netzeinspeisepunkt kann mit einem Energy-Meter oder direkt angeschlossenen Messwandlern durchgeführt werden. Es ist außerdem möglich, eine Kaskade mit mehreren Hybridwechselrichter ans Connext per Daisy-Chain anzuschließen.
ACHTUNG: Wir empfehlen zum Schutz gegen Störsignalen und Reflexionen die RS485-Verbindung mit 120Ω Abschlusswiderständen am Connext (Pin 9 & 10) und dem letzten Wechselrichter der Kette (Pin 2 & 4) zu terminieren. Ebenfalls empfehlen wir geschirmte Datenkabel zu verwenden. Stellen Sie außerdem sicher, dass jedem Wechselrichter eine eigene Modbusadresse zugewiesen wird. Diese kann unter Systemeinstellungen > Modbusadresse am Gerät oder per Azzurro Operators App geändert werden.
RS485 Verbindung zwischen Hybridwechselrichter - Connext:
(WR) Pin 1 > Pin 9 (Connext)
(WR) Pin 3 > Pin 10 (Connext)
(WR) Pin 3 > Pin 10 (Connext)

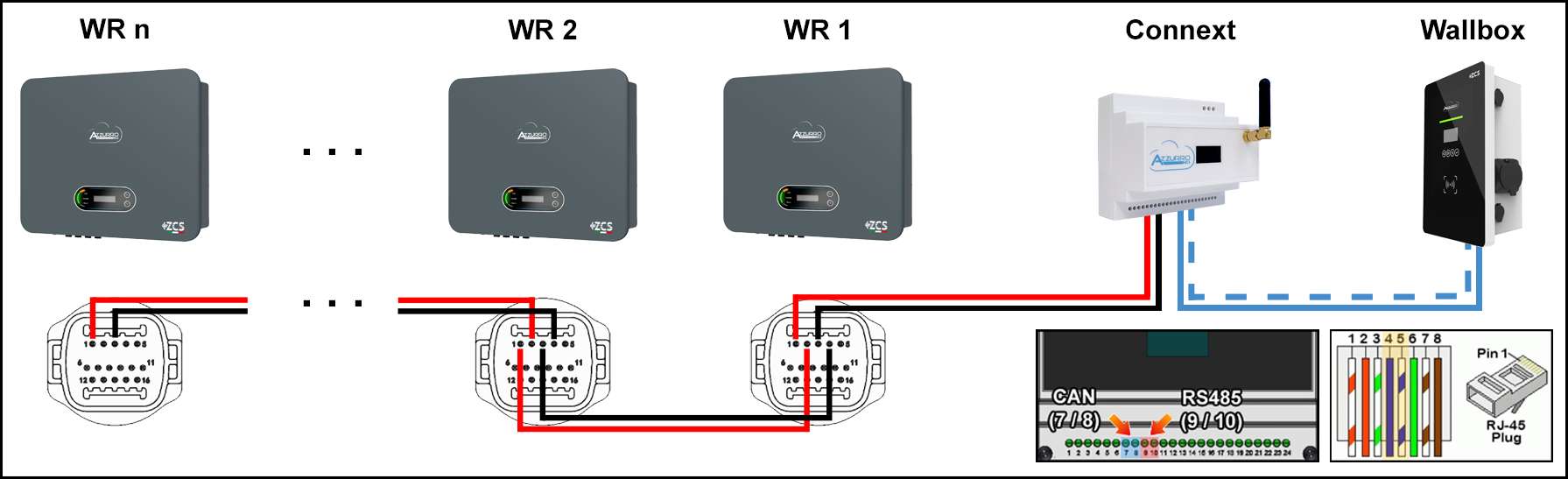

RS485 Verkettung weiterer Hybridwechselrichter:
(WR1) Pin 2 > Pin 1 (WR2 usw.)
(WR1) Pin 4 > Pin 3 (WR2 usw.)
(WR1) Pin 4 > Pin 3 (WR2 usw.)
RS485 Verbindung zwischen Energy-Meter - Wechselrichter:
(Meter) Pin 24 > Pin 5 (WR)
(Meter) Pin 25 > Pin 6 (WR)
(Meter) Pin 25 > Pin 6 (WR)
CAN Verbindung zwischen Wallbox - Connext:
(Wallbox) Pin 4 > Pin 7 (Connext)
(Wallbox) Pin 5 > Pin 8 (Connext)
(Wallbox) Pin 5 > Pin 8 (Connext)
