Zur Kaskadierung müssen die Wechselrichter per Link-Port in Serie miteinander gekoppelt werden, beginnend beim Master. Die Kopplung erfolgt vom Link-Port 1 des vorhergehenden Gerätes zum Link-Port 0 des nächsten Wechselrichters. Link-Port 0 des Masters sowie Link-Port 1 des letzten Slaves in der Kette werden mit 120Ω Abschlusswiderständen terminiert.
Überprüfen Sie unter "Advanced Settings > Parallel Settings", dass Sie Ihren Master sowie Ihre Slaves entsprechend eingestellt haben.
Master:
Slave(s):
Master:
Parallel Control: Enable
Parallel Master-Slave: Master | Primary
Parallel Address: 00
Parallel Control: Enable
Parallel Master-Slave: Slave | Replica
Parallel Address: 01 [für jedes weitere Gerät +1]
Zuzüglich zur Verkettung mittels Link-Port müssen die Wechselrichter auch mittels RS485-Verbindung miteinander verkettet werden. Die Klemmen 1 & 2 (RS485+) sowie 3 & 4 (RS485-) sind gebrückt.

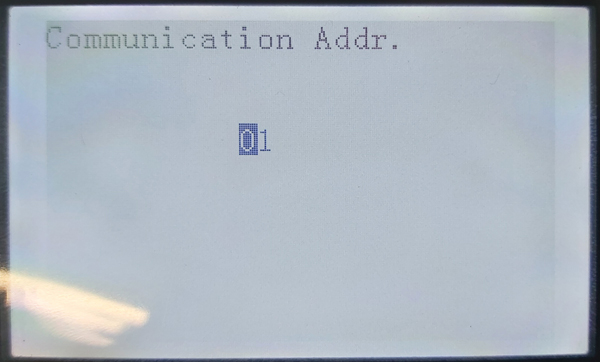

Unter dem Menüpunkt "System Settings > Communication Address" vergeben Sie Ihren Wechselrichtern die Modbus-Adresse. Der Master wird mit 01 deklariert, alle nachfolgenden Slaves werden nach der Regel Parallel Address +1 eingestellt.
Beispiel: Master -> Parallel Address 00 | Modbus Adresse 01
Slave 1 -> Parallel Address 01 | Modbus Adresse 02
Slave 2 -> Parallel Address 02 | Modbus Adresse 03
Beispiel: Master -> Parallel Address 00 | Modbus Adresse 01
Slave 1 -> Parallel Address 01 | Modbus Adresse 02
Slave 2 -> Parallel Address 02 | Modbus Adresse 03
Öffnen Sie in der Azzurro Systems App Ihre Anlage und tippen Sie auf das Zahnrad-Icon in der unteren Leiste. Unter dem Tab "Devices" können Sie Ihre Wechselrichter hinzufügen. Achten Sie auf die Zuweisung der Modbus-Adressen!
Stellen Sie sicher, dass an allen Wechselrichtern das RS485-Symbol am linken oberen Ecke des Displays angezeigt wird. Sollte dieses fehlen, müssen die Wechselrichter komplett heruntergefahren und neugestartet werden.
Beispiel: Die PV-Erzeugung zwei kaskadierter Wechselrichter wird sowohl bei den einzelnen Geräten als in der Gesamtansicht richtig angezeigt.
PV-Erzeugnis Master + PV-Erzeugnis Slave = Gesamterzeugnis der Anlage (~1,6kW + ~1,7kW = ~3,27kW)
Auch der durchschnittliche Ladestand aller in der Anlage vorhandenen Batterietürmen (zwei Pylontech-Türme, ein Turm pro Wechselrichter) wird korrekt angezeigt
(Ladestand Master + Ladestand Slave) / 2 = Ladestand Gesamt [(~25% + ~32%) / 2 = ~28%]
PV-Erzeugnis Master + PV-Erzeugnis Slave = Gesamterzeugnis der Anlage (~1,6kW + ~1,7kW = ~3,27kW)
Auch der durchschnittliche Ladestand aller in der Anlage vorhandenen Batterietürmen (zwei Pylontech-Türme, ein Turm pro Wechselrichter) wird korrekt angezeigt
(Ladestand Master + Ladestand Slave) / 2 = Ladestand Gesamt [(~25% + ~32%) / 2 = ~28%]
Wichtige Info: Bei einer kaskadierten Anlage, wo nur vereinzelte Wechselrichter mit einem Batteriespeicher ausgestattet sind, wird der Ladestand in der Gesamtansicht nicht korrekt dargestellt. Grund dafür ist ein hardcodiertes Verhalten der App. Sie geht davon aus, dass jeder Wechselrichter mit einem gleichgroßen Speicher ausgestattet ist und dadurch den Wert entsprechend aufteilt.
