DTSU666 - Messwandler

    Urheber: Mergim Morina
    Veröffentlicht: 01.03.2023
    Letzte Aktualisierung: 10.09.2026

    Diese Anleitung beschreibt die Einbindung und Einstellung vom CHINT DTSU666 Energy-Meter mit externen Messwandlern. Wenden Sie diese Messmethode bei folgenden Situationen an:
    • Der Phasenstrom am Netzanschlusspunkt übersteigt das zulässige Limit des CARO-Meters (80A) oder der mit den HYD inkludierten Strommesswandler (120A)
    • Es sind weitere Erzeugungseinheiten innerhalb der Anlage vorhanden, dessen Erzeugungen gemessen werden müssen
    • Es wird bereits mindestens ein CHINT DTSU666 zur Messung innerhalb der Anlage verwendet
    • Die Distanz zwischen Wechselrichter / HUB und dem / den Energy-Meter(n) beträgt mehr als 30m

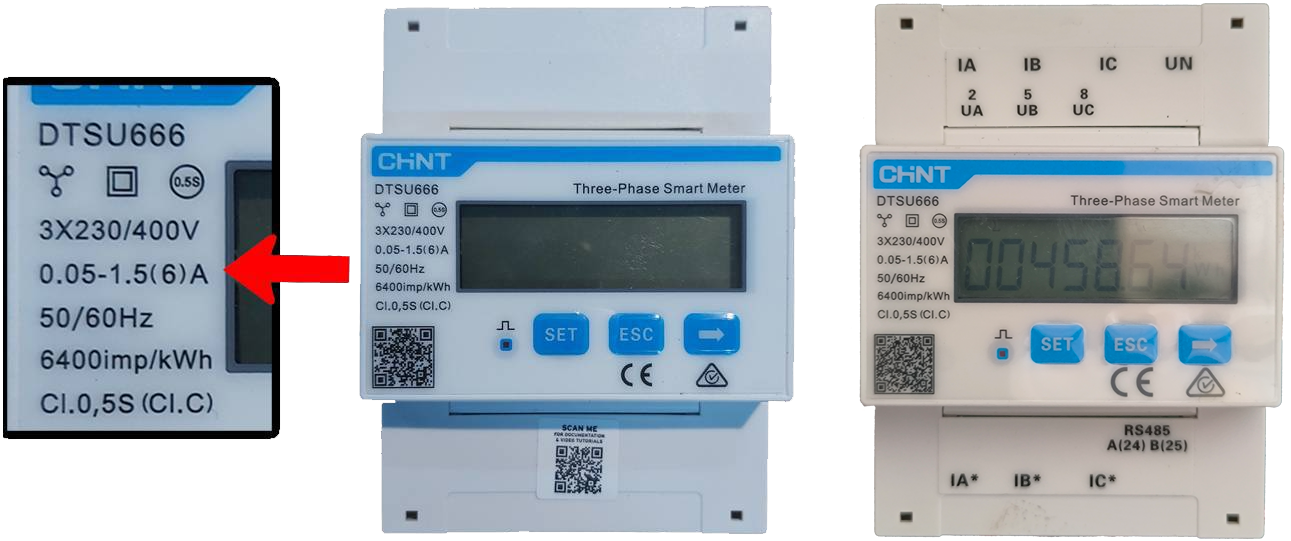

    Achten Sie bei der Auswahl des Energy-Meters auf die Bezeichnungen links von Display. Es existieren mehrere Versionen dieses Energy-Meters mit unterschiedlichen Kommunikationsprotokollen, oft für bestimmte Hersteller angepasst. Sie erhalten den passenden Energy-Meter von unseren Großhandels-Partnern. Die neuste kompatible Variante führt Beschriftungen der Klemmen an.



    1.) Anschlüsse:
    Käfigklemmen 3/6/9 - Netzseite / Zählerseite, schwarzes Kabel CT (L1/L2/L3)
    Käfigklemmen 1/4/7 - Verbraucherseite / Anlagenseite, rotes Kabel CT (L1/L2/L3)
    • Der Neutralleiter muss an mindestens eine der Käfigklemmen mit der Bezeichnung "10" angeschlossen werden, ein Durchschleifen ist nicht notwendig
      • Beim fehlenden Anschluss des Neutralleiters wird das Gerät nicht mit Spannung versorgt
    • Klemmen Sie die Strommesswandler erst an die stromführenden Leitungen wenn diese an den Energy-Meter geklemmt oder kurzgeschlossen wurden
      • Im Leerlauf wird durch die Sättigung des Strommesswandlers eine hohe Spannung induziert, die die Isolierung durchbrechen und zu Verletzungen / Schäden führen kann
    • Die Pfeilrichtung der Strommesswandler muss bei Anwendung des oben beschriebenen Anschlussschemas Richtung Netz zeigen
      • Sie können für eine nachträgliche Korrektur die Anschlüsse an den Käfigklemmen vertauschen (es darf kein Phasenstrom fließen!)
    • Halten Sie die Leitungen des Strommesswandler so kurz wie möglich (max. 30m) und verwenden Sie mindestens den gleichen Leiterquerschnitt
      • Verlängern Sie stattdessen das Kommunikationskabel um den Widerstand der Messschleife so niedrige wie möglich zu halten


    Reihenklemmen 2/5/8 - Spannungsversorgung (L1/L2/L3)
    • Sichern Sie aufgrund der Leiterquerschnittsverjüngung die Ableitungen (1mm²) zu den Klemmen mit einer 6A Sicherung ab
    • Messen Sie diese Anschlüsse gegen die zu messenden Phasen der Messstelle auf Phasengleichheit
      • Die Außenleiterspannung zwischen Pin2 - L1, Pin5 - L2 und Pin8 - L3 muss 0V betragen


    Reihenklemmen 24/25 - RS485-Verbindung zum Wechselrichter / HUB
    • ZP2 & KTL - Pin 5/6 (COM-Stecker) - Zweiadriger Anschluss an Federklemmen
    • ZP3 & PowerMini - Pin 1/2 (Patchbay) - RJ45-Anschluss am METER/CT-Port
    • HUB - Pin 9/10 (Reihenklemme) - Zweiadriger Anschluss

    • Verwenden Sie ein geschirmtes und verdrilltes Kabel mit einem Leiterquerschnitt von min. 0,5mm²
    • Vermeiden Sie generell Kommunikationskabel zusammen mit Stromleitungen gebündelt zu verlegen
      • Kapazitive und induktive Einkopplungen führen zu Kommunikationsstörungen
    • Wenn das Kabel entlang von Stromleitungen verlegt werden muss, erden Sie den Schirm einseitig
      • Eine beidseitige Erdung hätte den Effekt einer typischen Brummschleife - ungewollter Stromfluss durch die Schirmung
    • Ab einer Leitungslänge von 100m sollten 120Ω Widerstände zwischen die Anschlussklemmen (ZP2 / KTL / HUB) geklemmt werden
      • Die Zuschaltung des Widerstandes verhindert Reflexionen innerhalb des Kommunikationsbusses



    2.) Verschaltungen

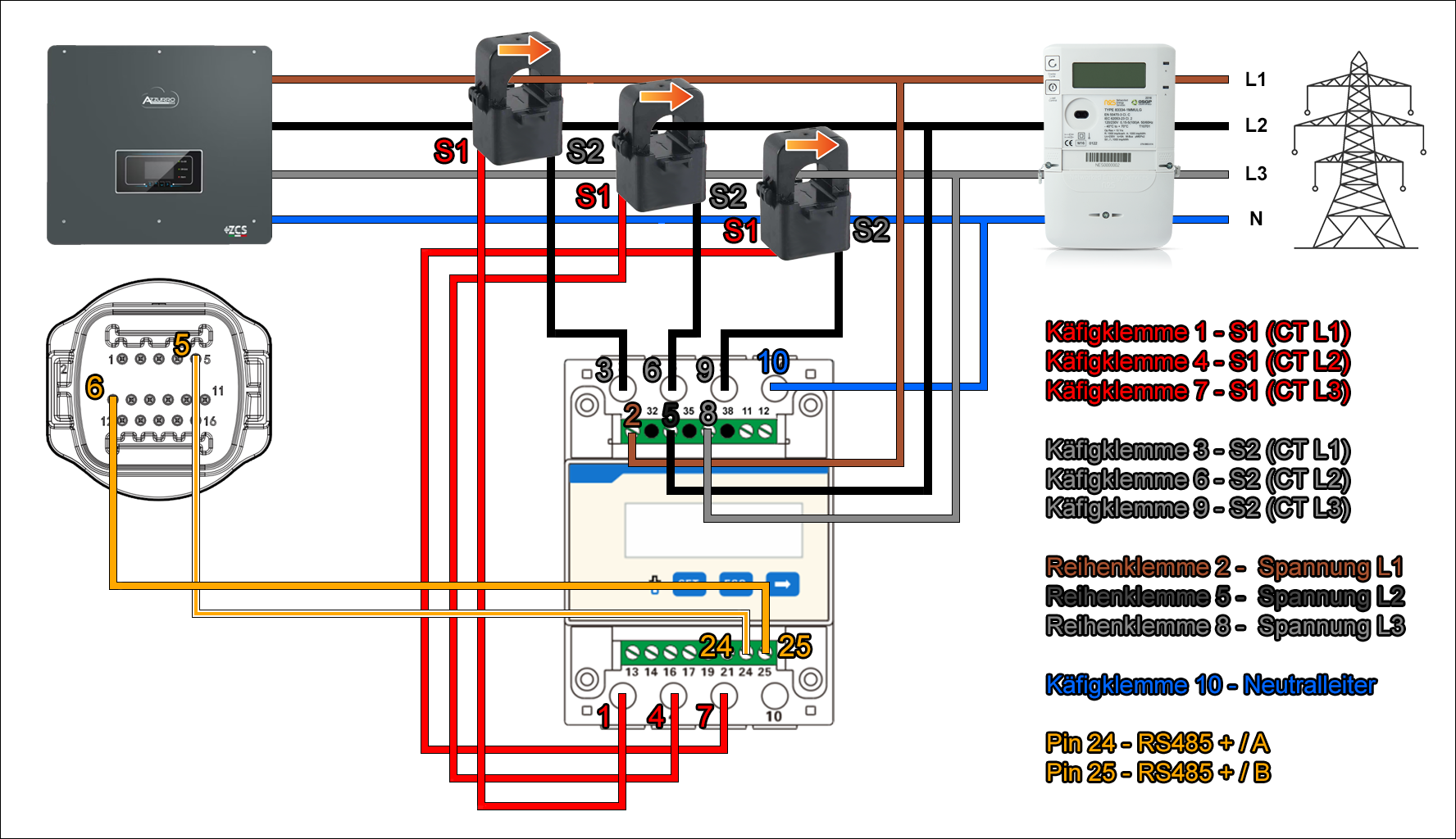

    ZP2 (3PH HYD 5000 - 20000 ZSS):

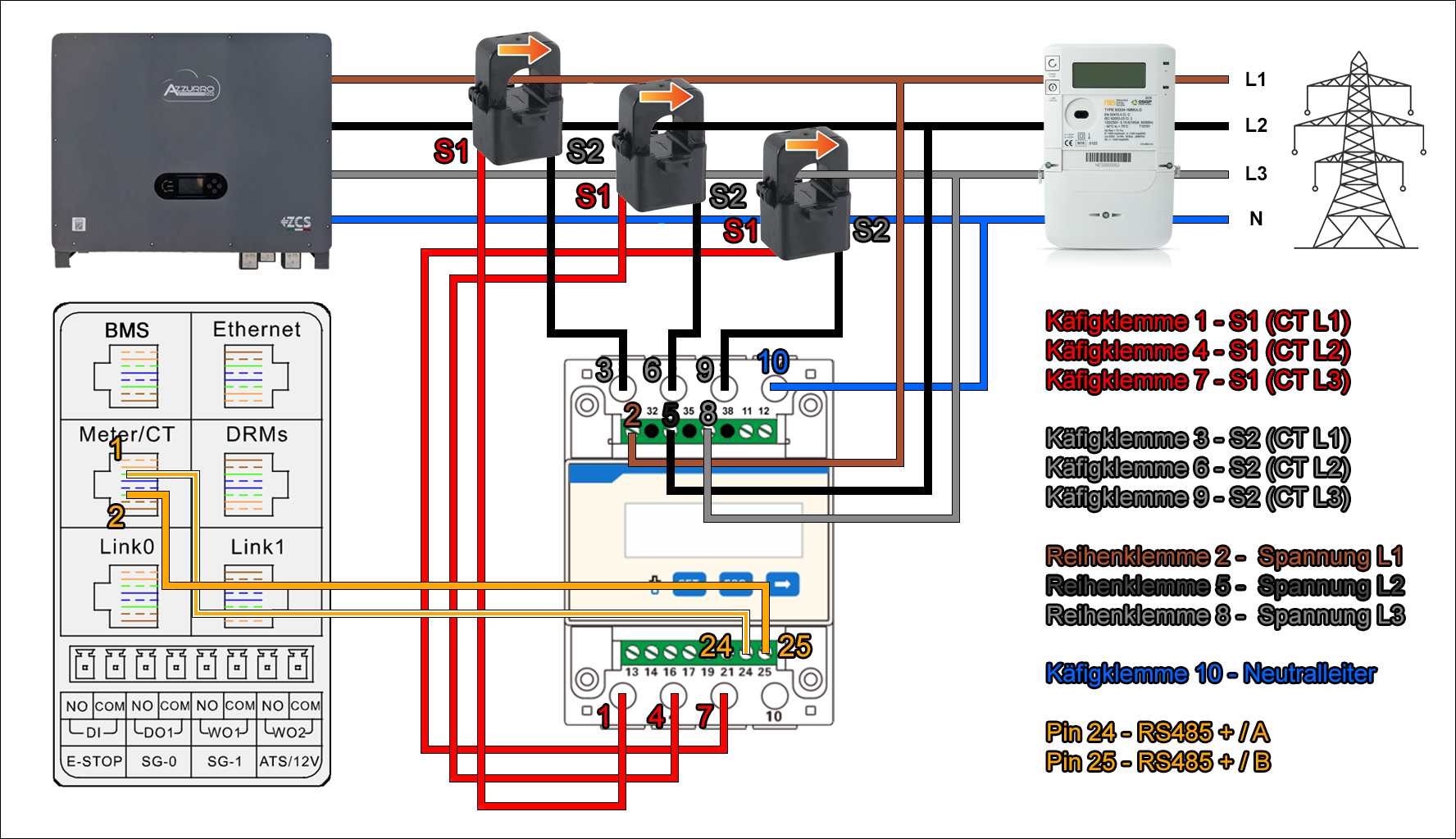

    ZP3 & PowerMini (3PH HYD 5000 - 12000 ZP3; 3PH HYD 30000 - 60000 ZSR):

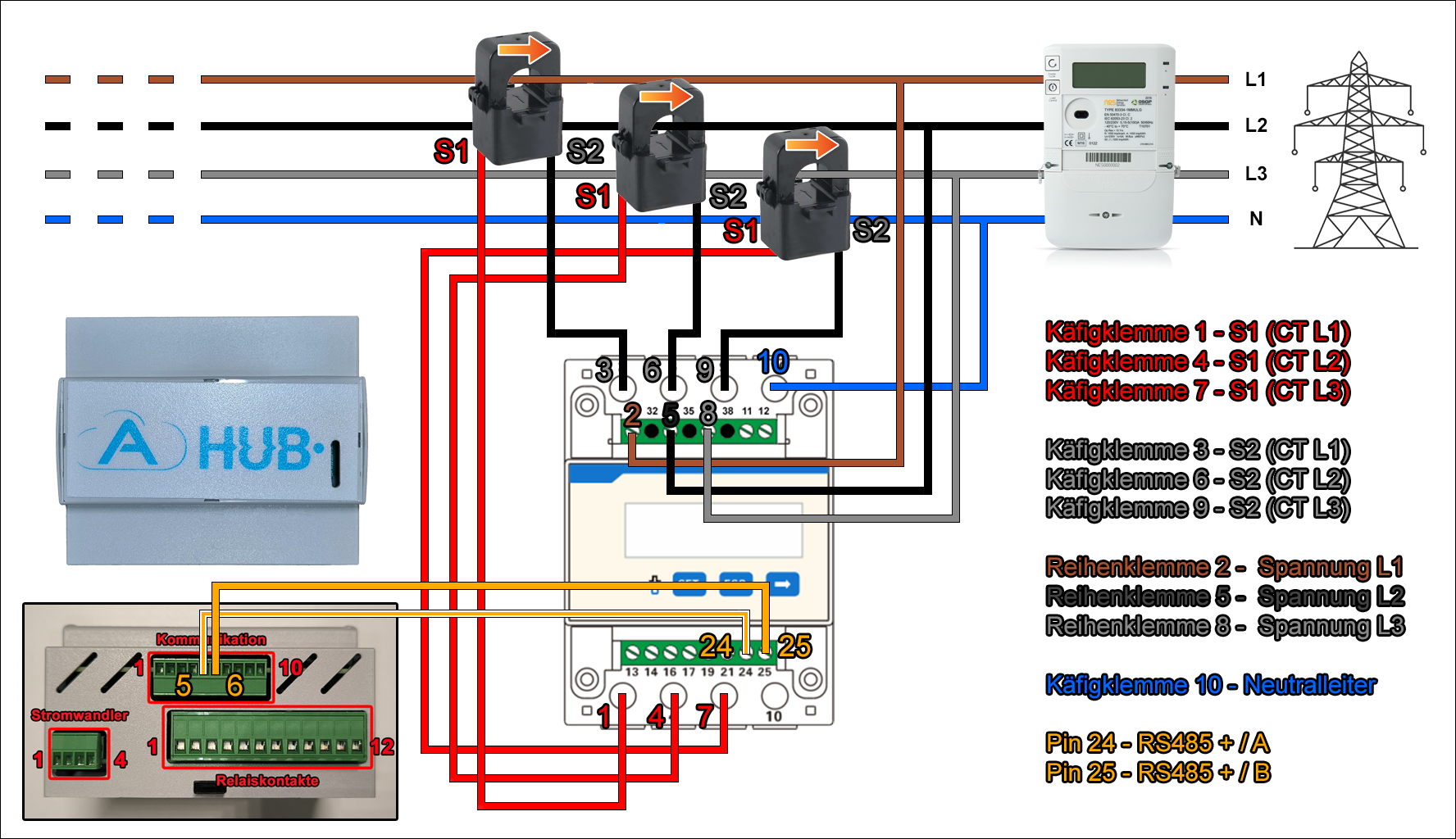

    AZZURRO HUB (Revision 2):
    Infos zur Revision 1 finden Sie hier - AZZURRO HUB Installerguide

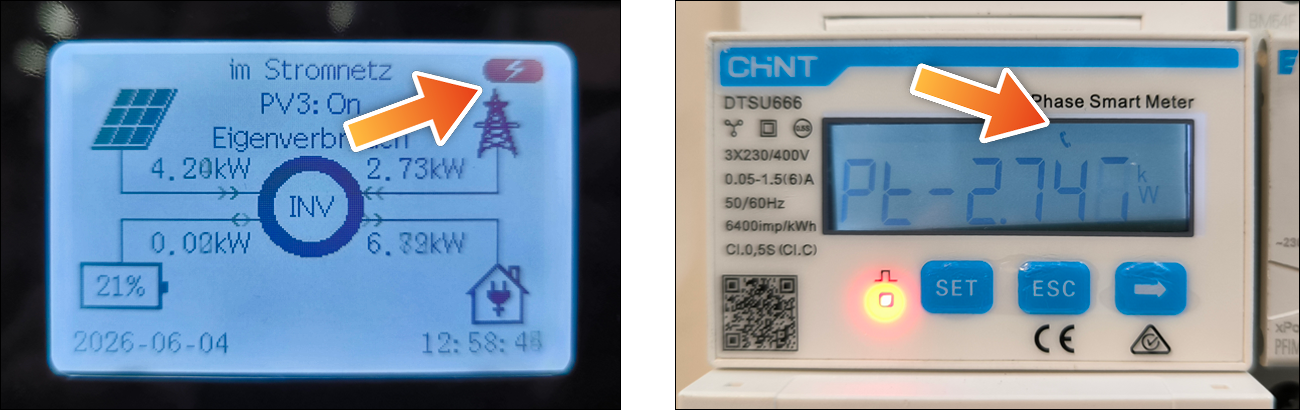

    Bei erfolgreicher Kommunikation zeigen die Geräte den Kommunikationsstatus über das Display an
    • Der Hybridwechselrichter weist auf der rechten oberen Displayecke ein Meter-Symbol auf (wechselt sich bei vorhandenem Datenlogger beständig mit dem "WiFi"-Symbol)
    • Am Display des Energy-Meters erscheint ein Telefonsymbol



    3.) Weitere Installationshinweise:
    Einige wichtige Punkte sind zu beachten:
    • Der Messpunkt sollte im Zweifelsfall immer zwischen dem EVU-Zähler und den Hauptableitklemmen der Hauptverteilung angebracht werden, damit die Erfassung aller Verbraucher innerhalb der Anlage sichergestellt wird
    • Die Spannungsmessung erfolgt an den Reihenklemmen 2/5/8, die Strommessung hingegen an den Strommesswandlern, es empfiehlt sich bei der Installation die Phasenzugehörigkeit mit einem Spannungsprüfer auf Potentialgleichheit zu prüfen
    • Die Messwandler sollten ab einer Länge über 30m nicht weiter verlängert werden, es empfiehlt sich generell die Kabellängen so kurz wie möglich zu halten um den Messstrom nicht zu hemmen
    • Verwenden Sie für die Kommunikationsleitung keine starren Adern, diese können beim Einziehen und Verlegen des Kabels brechen

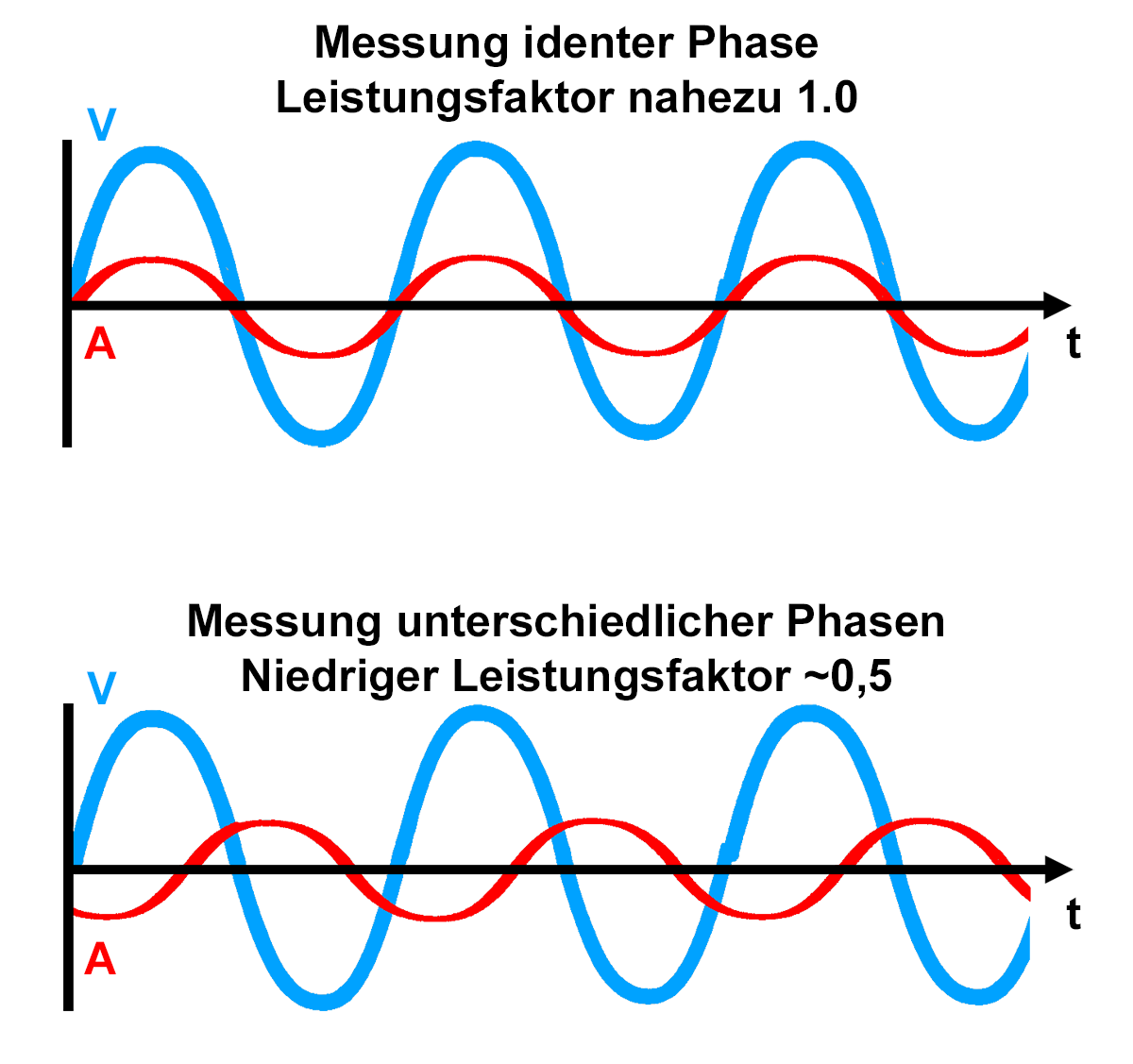

    In der Regel wird in den meisten Anlagen ein Leistungsfaktor annähernd zu 1.0 erwartet, die Wellenformen von Spannung und Strom sind nahezu synchron zueinander. Der Anschluss eines Strommesswandlers auf die korrekte Phase spiegelt einen ähnlichen Wert wieder. Selbstverständlich kann der Leistungsfaktor bei einem größeren Anteil induktiver Lasten niedriger ausfallen.

    Wird der Strommesswandler an die falsche Phase geklemmt (z.B. bei einem Phasenverdreher zwischen Netzaustausch und GRID-Port), sind Spannungs- und Stromwellen um ein Drittel der Periode (=120°) verschoben, was einen Leistungsfaktor von 0,5 entspricht. Das ist ein Indiz einer Falschmessung und muss korrigiert werden, damit der Wechselrichter die korrekte Wirkleistung der Phasen ermitteln kann.



    4.) Parametrierung des CHINT DTSU666:
    Nach der Installation des Energy-Meter müssen Sie das Gerät parametrieren. Die Bedienung des CHINT DTSU666-Menüs funktioniert folgendermaßen:
    SET - Bestätigt eine eingegebene Zahl und schiebt den Cursor auf die nächste Stelle
    ESC - Schaltet zurück auf übergeordnete Menü zurück und bestätigt den eingegebenen Wert
    PFEIL - Erhöht die Ziffer der ausgewählten Stelle

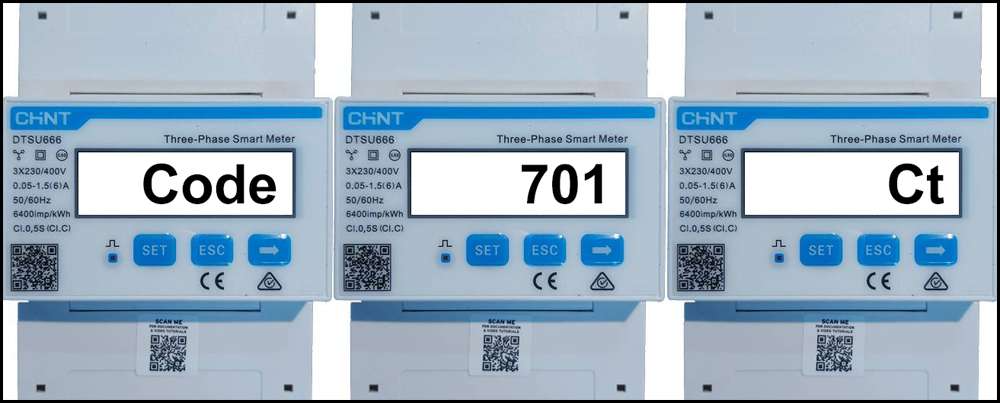

    • Drücken Sie die SET-Taste und es erscheint die Aufschrift "CODE" auf dem Display
    • Drücken Sie SET erneut und es erscheint die Zahl "600"
    • Drücken Sie die PFEIL-Taste einmal um die Zahl auf "601" umzuändern
    • Zweimal SET drücken um auf die Stelle mit der Ziffer "6" zu springen
    • PFEIL drücken um "701" zu schreiben. Zweimal SET drücken um zu bestätigen
    • Nun befinden Sie sich im Hauptmenü, es wird der Menüpunkt "Ct" angezeigt. Mithilfe der PFEIL-Taste kann zwischen den Menüunterpunkten gewählt werden


    CT-Parameter (Wandlerverhältnis) einstellen:

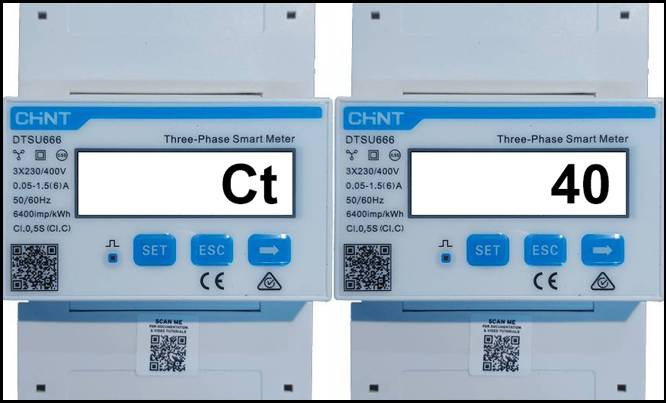

    • Im Hauptmenü den Menüunterpunkt CT mit SET auswählen. Es ist werkseitig der Wert "40" eingestellt
    • PFEIL drücken um den Wert der blinkenden Stelle zu ändern
    • SET um auf die nächste Stelle zu wandern
    • Mit ESC die Einstellung speichern



    Adressierung einstellen (nur bei zusätzlichen Erzeugern notwendig):
    Das Gerät ist vom Werk aus mit dem Wert "1" parametriert, dieser gilt für den Netzanschlusspunkt. Befinden sich in der Anlage weitere Erzeugungsanlagen, muss deren Erzeugung mit einem weiteren Energy-Meter gemessen werden. Bis zu drei weitere Energy-Meter (adressiert mit 2-4) können verwendet werden. Die RS485-Verbindungsleitungen werden alle am COM-Stecker des Hybridwechselrichters angeschlossen.

    ACHTUNG!: DTSU666 können nicht mit ADL400 kombiniert werden! Nutzen Sie ausschließlich die selben Fabrikate!

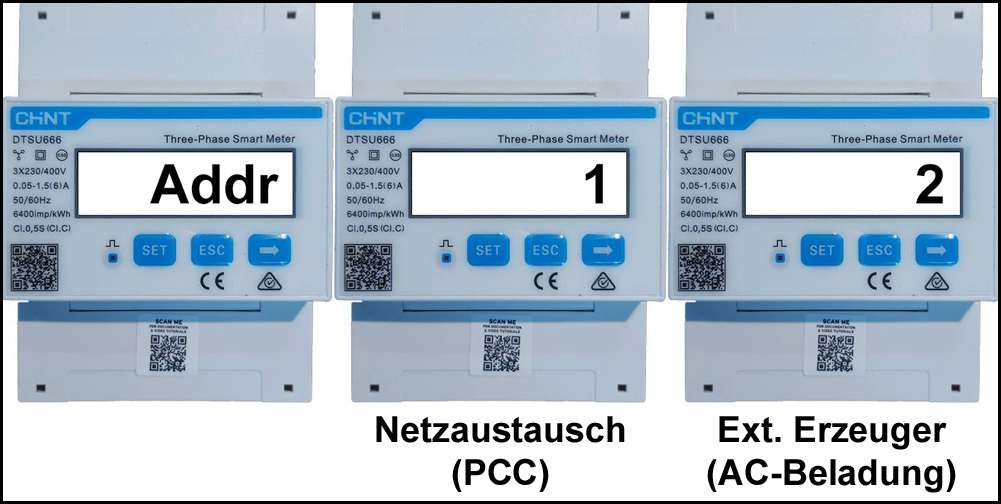

    Im Hauptmenü den Menüunterpunkt Addr mit SET auswählen.
    • Der Wert "1" ist werkseitig eingestellt. Auf PFEIL drücken um den Wert zu ändern
    • Mit ESC die Einstellung speichern



    Weitere Einstellungen:
    Folgende Einstellungen sollten sicherheitshalber geprüft werden, um den fehlerfreien Betrieb der Energy-Meter sicherstellen zu können:

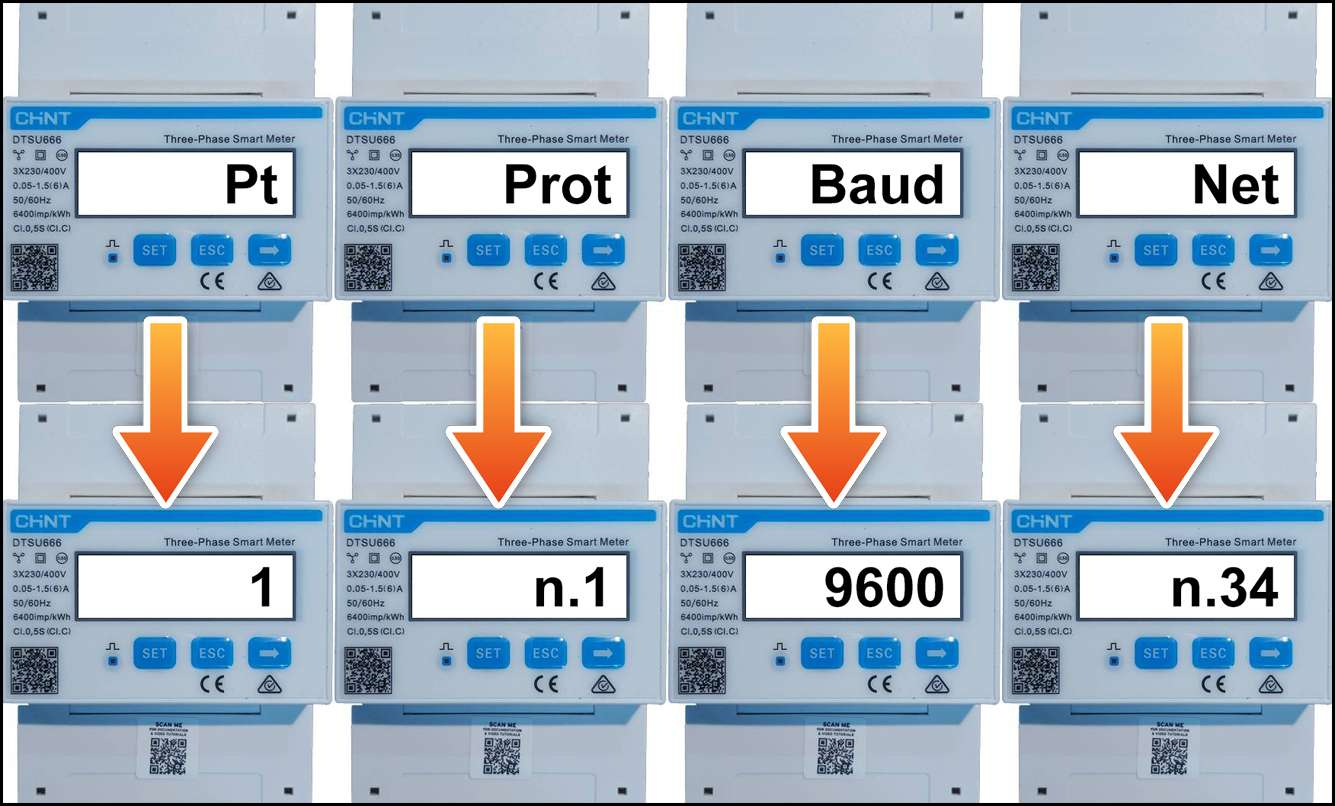

    Pt - Das Spannungsverhältnis muss auf "1" stehen
    Prot - Das Protokollformat muss auf "n.1" konfiguriert sein (1 Stoppbit, kein Paritätsbit)
    Baud - Die Baudrate der RS485-Verbindung muss auf "9600" eingestellt sein
    Net - Der Verdrahtungsmodus muss auf "net.34" eingestellt sein (dreiphasiger Anschluss mit Neutralleiter)




    Aktivierung am Hybridwechselrichter:

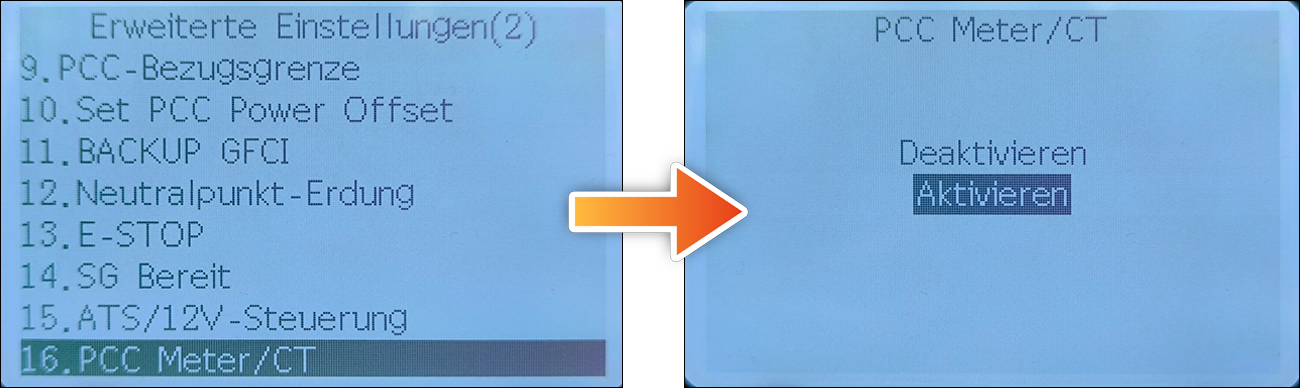

    Navigieren Sie zu Menü > Erweiterte Einstellungen > PCC Meter / CT und aktivieren Sie diese Funktion. Dies gilt für alle HYD-Modellreihen.



    In den folgenden Anleitung wird die Kontrolle der Energiemessung verdeutlicht:
    DTSU666 - Messüberprüfung per Netzbezug
