Smart Contacts - Schaltbare Ausgänge

    Urheber: Mergim Morina

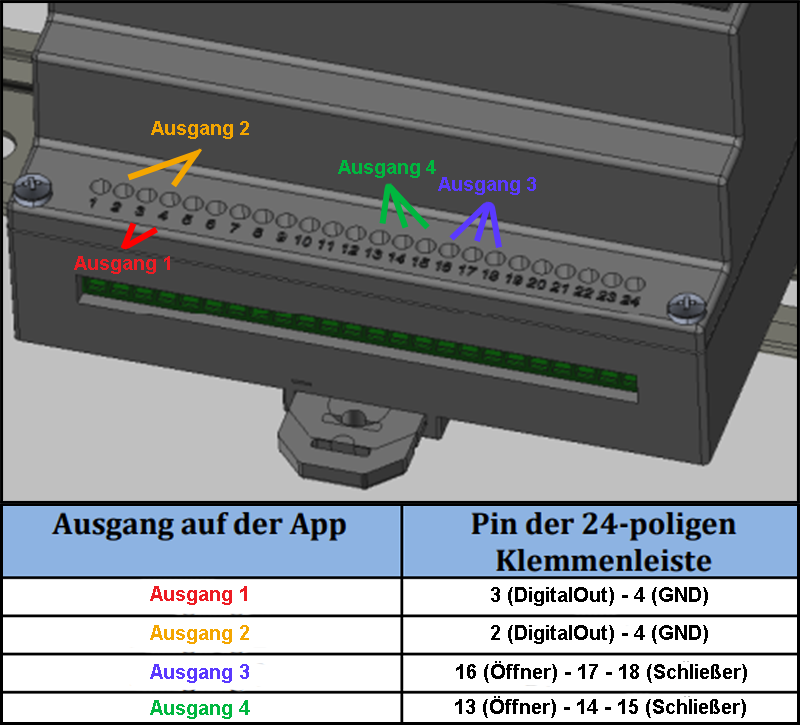

    Das Connext verfügt über vier Ausgänge, welche individuell durch eine oder mehrere Konditionen geschalten werden können. Davon sind zwei Ausgänge potentialfreie Relaiskontakte und zwei digitale Ausgänge.



    Relaiskontakte (Ausgänge 3 & 4):
    Leistungsdaten: 1A; 30Vdc / 30Vac

    Beide Ausgänge verfügen jeweils über einen gemeinsamen Kontakt, sowie einen Öffner- und einen Schließerkontakt. Die internen Printrelais sind bis 250Vac stoßfest, allerdings empfiehlt ZCS die Nutzung bis max. 30Vac. Verwenden Sie die Ausgänge zum Schalten von Verbrauchern wie Wärmepumpen oder Heizstäben.

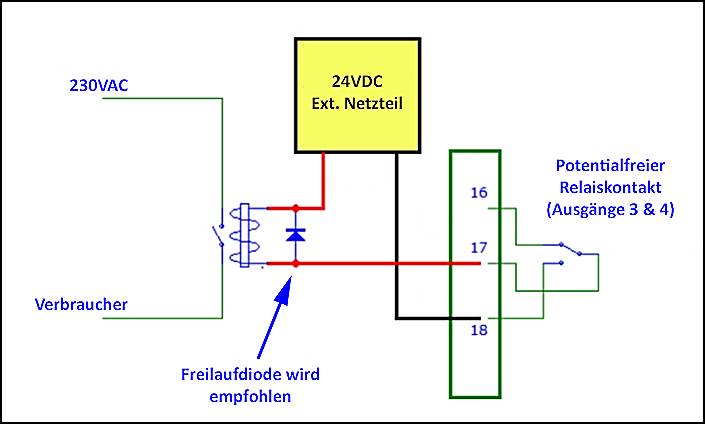

    Beispiel: Schützschaltung mit 24Vdc Spannungsversorgung, angeschlossen am Schließerkontakt




    Digital Output (Ausgänge 1 & 2):
    Leistungsdaten: 0,5A; 30Vdc

    An den digitalen Ausgängen können Sie ebenfalls Geräten anschließen und per Smart Contacts steuern. Sollten Ihnen die potentialfreien Relaiskontakte 3 & 4 nicht ausreichen, können Sie an den digitalen Ausgängen 1 & 2 eine externe Gleichstromquelle bis max. 30Vdc und 0,5A anschließen und eine in Reihe geschlossene Relaisspule zu versorgen.

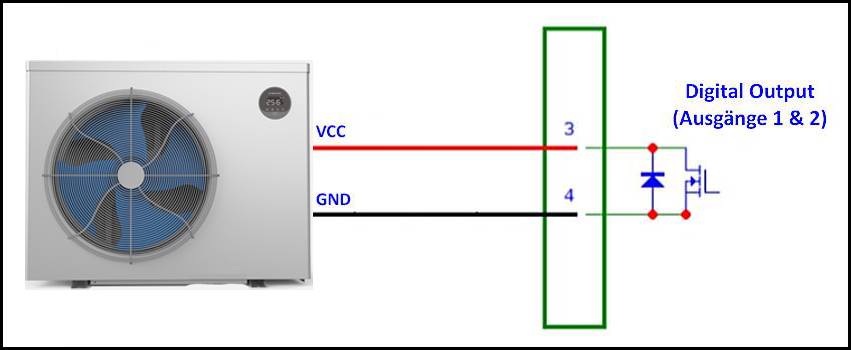

    Beispiel: Direkte Ansteuerung einer Wärmepumpe

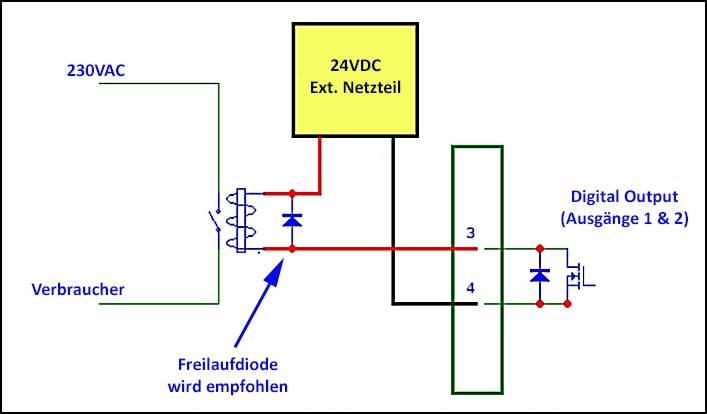

    Beispiel: Schützschaltung mit 24Vdc Spannungsversorgung, angeschlossen am Digitalen Ausgang
