Als Besitzer oder Administrator Ihrer Anlage haben Sie die Möglichkeit, "Smart Contacts" zur Ansteuerung Ihrer Verbraucher wie z.B. Heizstäbe oder Wärmepumpen zu setzen.

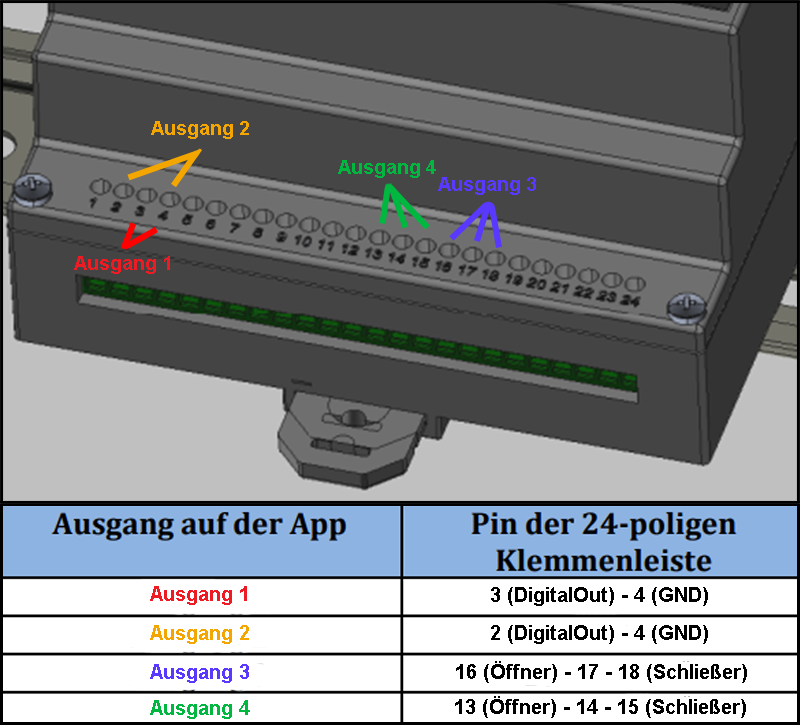

Das Connext verfügt über 4(+2) individuelle potentialfreie Ausgänge. Davon bieten zwei Stück einen gemeinsamen Kontakt mit jeweils einen Schließer sowie Öffner.
Leistungsdaten:
Ausgang 3 & 4 - 1A; 30Vdc / 30Vac (Relais bis 250Vac ausgelegt, wir empfehlen dennoch nur die Ansteuerung externer Relais)
Ausgang 3 & 4 - 1A; 30Vdc / 30Vac (Relais bis 250Vac ausgelegt, wir empfehlen dennoch nur die Ansteuerung externer Relais)
Ausgang 1 & 2 - 0,5A; 30Vdc (High oder Low-Signal, kann auch zur Schaltung externer Relais genutzt werden)

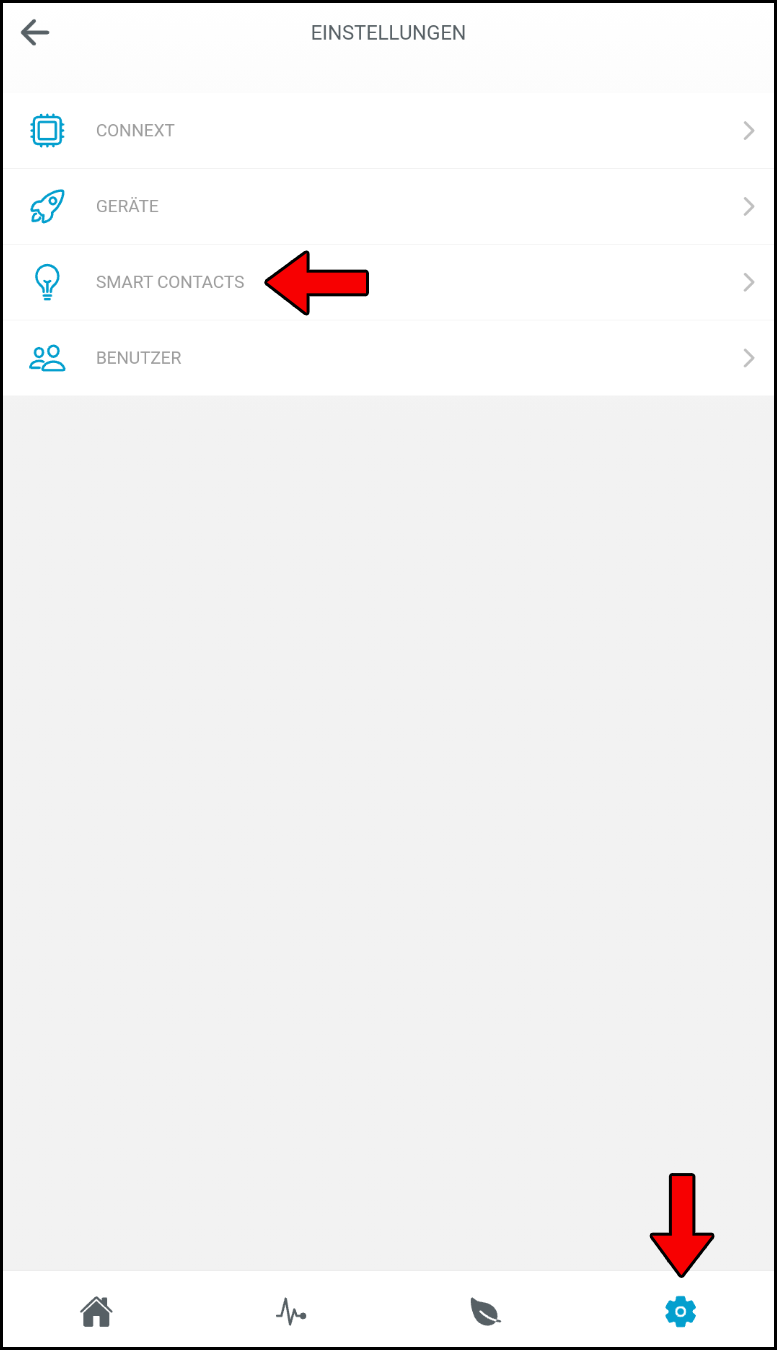

Navigieren Sie zu den Einstellungen (Zahnrad-Icon) und tippen Sie auf den Tab "Smart Contacts".

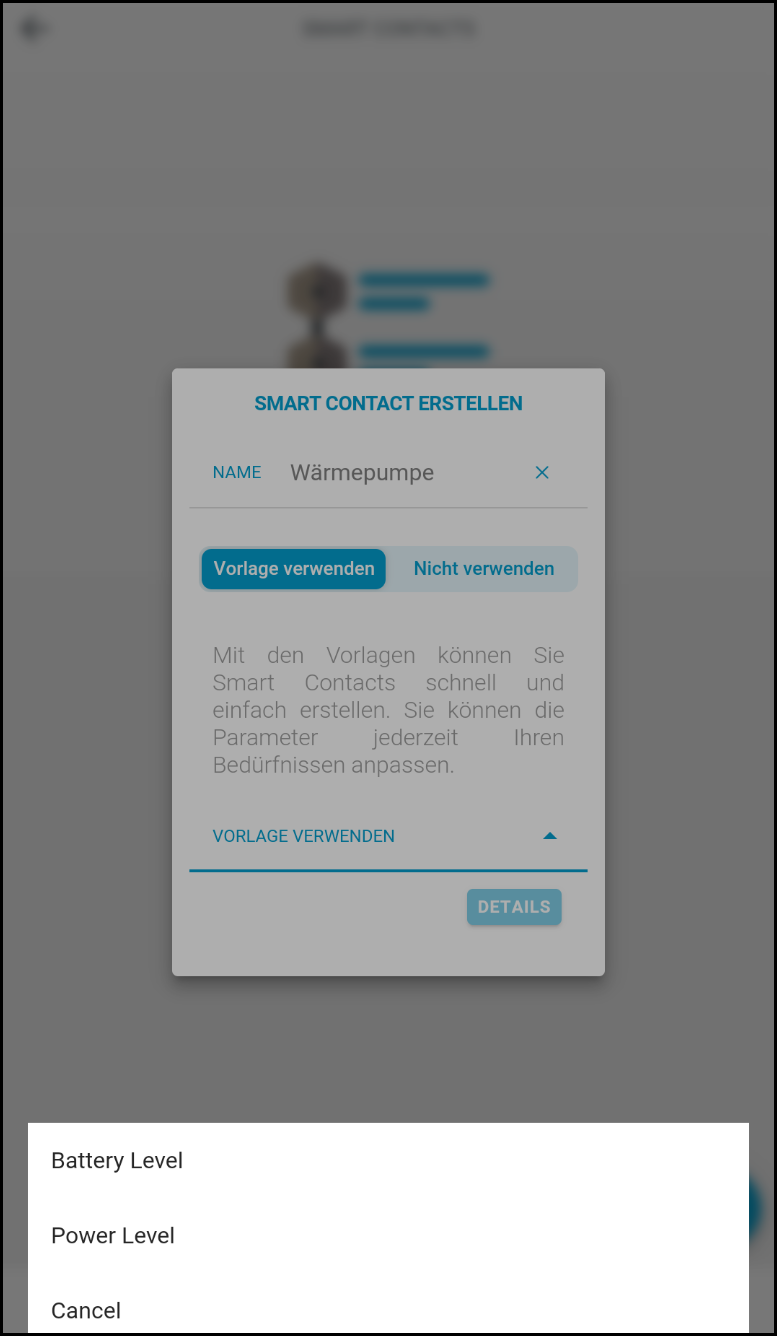

Mit dem Plus-Symbol an der rechten unteren Ecke erscheint ein Pop-Up Fenster. Sie können eine Vorlage auswählen (PV-Überschuss oder Batterieladestand) welche bereits einige Standardwerte für Sie setzt oder auf "Nicht verwenden" tippen und eine leere Vorlage zu erstellen.
Mit dem Plus-Symbol an der rechten unteren Ecke erscheint ein Pop-Up Fenster. Sie können eine Vorlage auswählen (PV-Überschuss oder Batterieladestand) welche bereits einige Standardwerte für Sie setzt oder auf "Nicht verwenden" tippen und eine leere Vorlage zu erstellen.
Folgende Parameter können gesetzt werden:

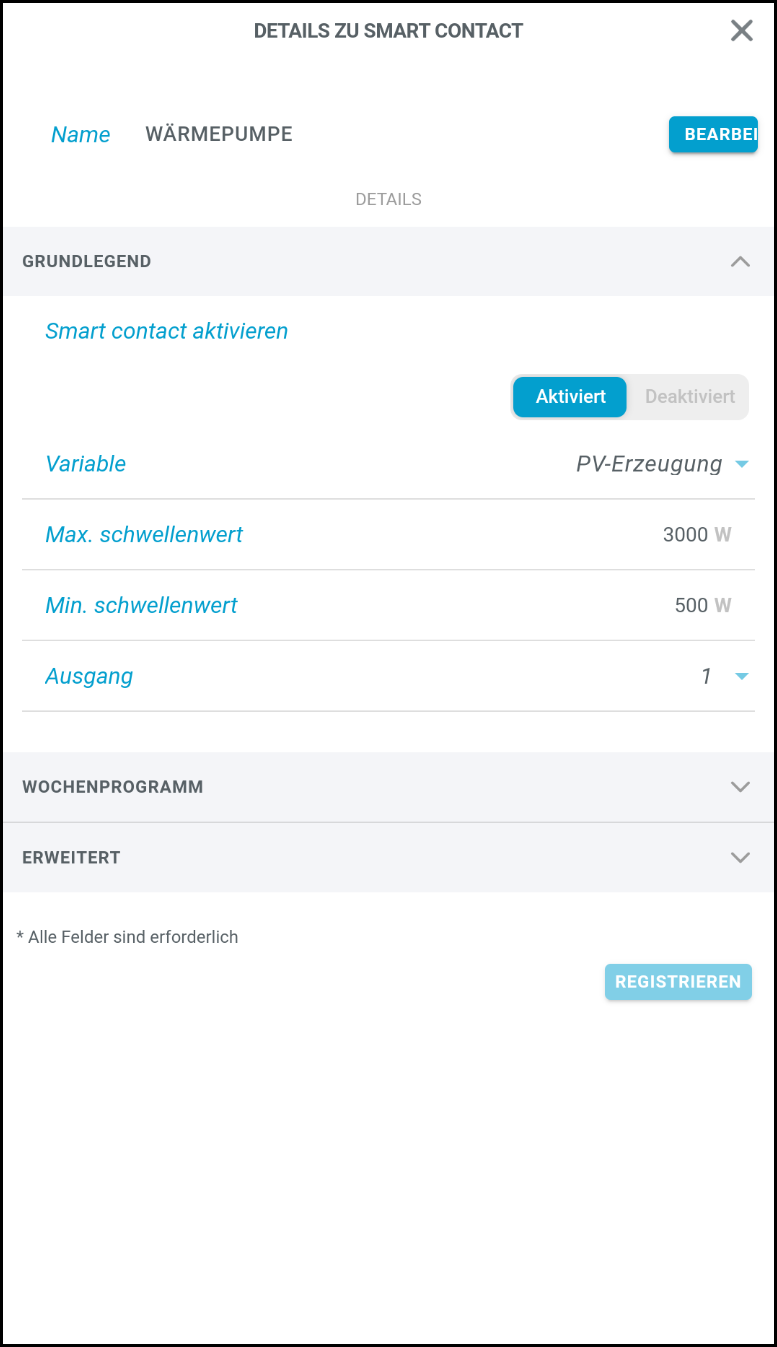

Grundlegende Werte:
- "Variable" - Legt den zu verwendenen Ansteuerungsmodus fest. Folgende Modi sind verfügbar:
1.) - PV-Überschuss
2.) - Batterieladestand
3.) - Ladeleistung (e-Auto)
4.) - Netzexport
5.) - Netzaustausch
- "Variable" - Legt den zu verwendenen Ansteuerungsmodus fest. Folgende Modi sind verfügbar:
1.) - PV-Überschuss
2.) - Batterieladestand
3.) - Ladeleistung (e-Auto)
4.) - Netzexport
5.) - Netzaustausch
- "Max. Schwellenwert" - Wird dieser Leistungs- oder Prozentualwert erreicht, wird der ausgewählte Ausgang geschalten und somit der Verbraucher angesteuert
- "Min. Schwellenwert" - Wird dieser Leistungs- oder Prozentualwert nach Aktivierung des Kontaktes erreicht, trennt sich der Kontakt wieder
- "Ausgang" - Bestimmen Sie den zu nutzenden Ausgang an der Klemmleiste des Connext
- "Min. Schwellenwert" - Wird dieser Leistungs- oder Prozentualwert nach Aktivierung des Kontaktes erreicht, trennt sich der Kontakt wieder
- "Ausgang" - Bestimmen Sie den zu nutzenden Ausgang an der Klemmleiste des Connext

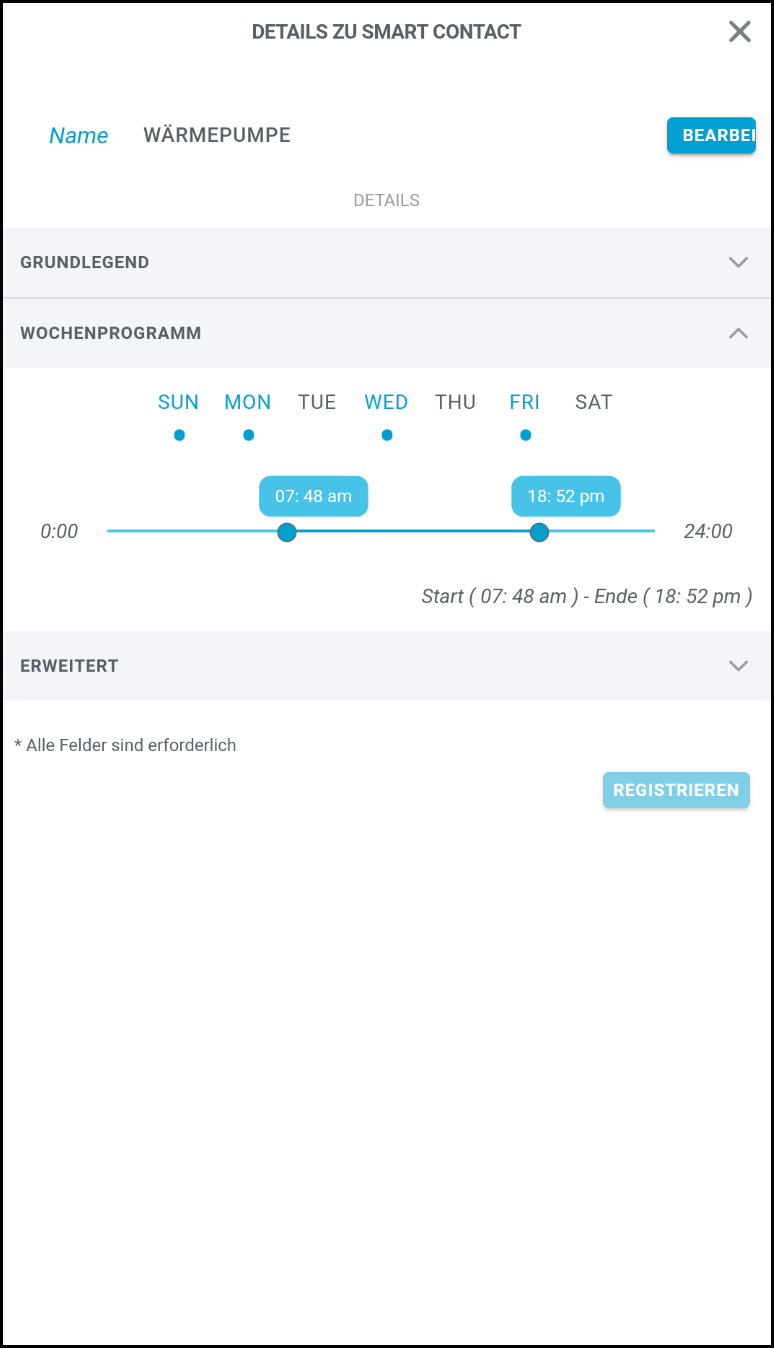

Wochenprogramm:
- "Wochentage" - Bestimmen Sie, an welchen Wochentagen die Verbraucher angesteuert werden sollen (Tippen wählt einen Tag aus, halten Sie einen Tag gedrückt um diesen hinzuzufügen)
- "Uhrzeit" - Wählen Sie die Zeitspanne aus, während welcher die Verbraucher angesteuert werden sollen
- "Wochentage" - Bestimmen Sie, an welchen Wochentagen die Verbraucher angesteuert werden sollen (Tippen wählt einen Tag aus, halten Sie einen Tag gedrückt um diesen hinzuzufügen)
- "Uhrzeit" - Wählen Sie die Zeitspanne aus, während welcher die Verbraucher angesteuert werden sollen

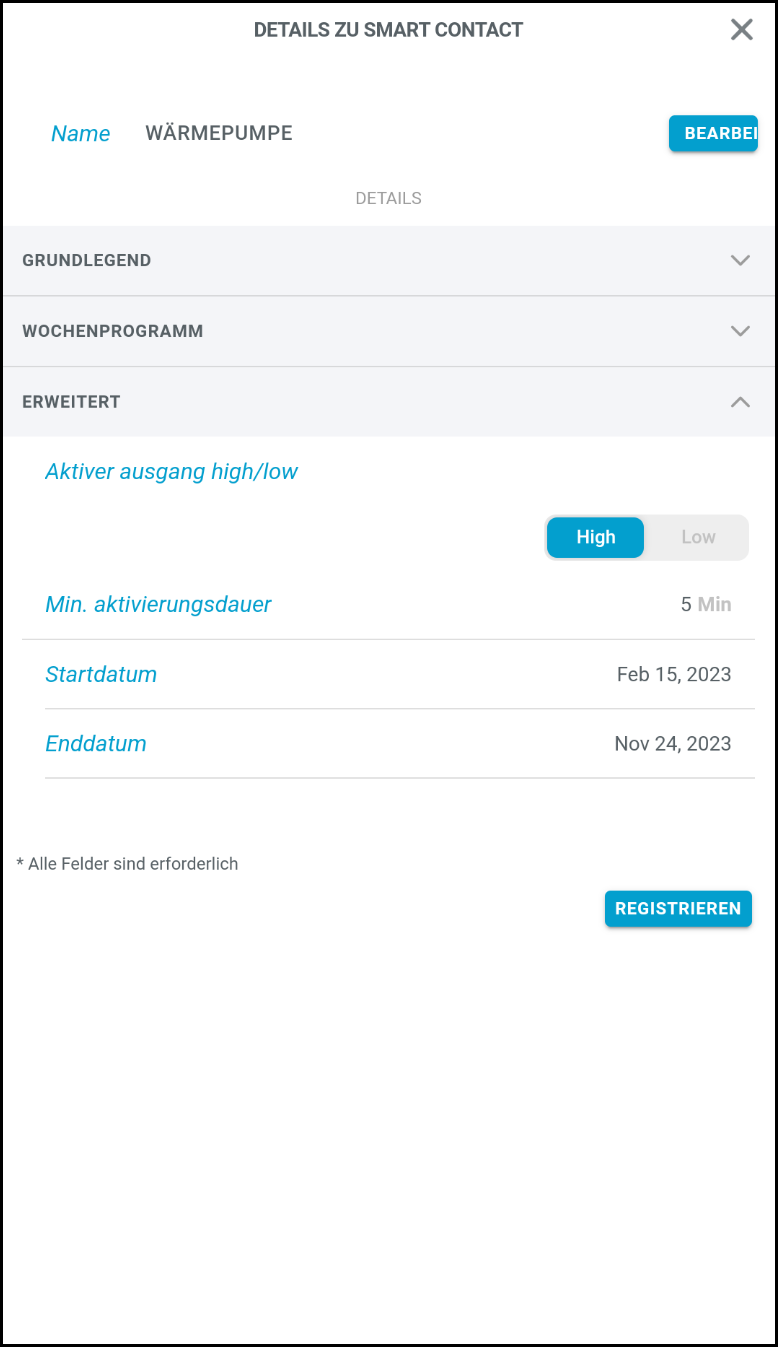

Erweitert:
- "Aktiver Ausgang High/Low" - Gibt das Schaltverhalten des Kontaktes vor
- "Aktiver Ausgang High/Low" - Gibt das Schaltverhalten des Kontaktes vor
- High -> Aktiviert sich bei max. Schwellenwert an, deaktiviert sich bei min. Schwellenwert
- Low -> Aktiviert sich beim min. Schwellenwert, deaktiviert sich beim max. Schwellenwert
- "Startdatum/Enddatum" - Bestimmen Sie den Zeitrahmen, über welchen dieser Smart Contact angewendet werden soll.
