Urheber: Mergim Morina

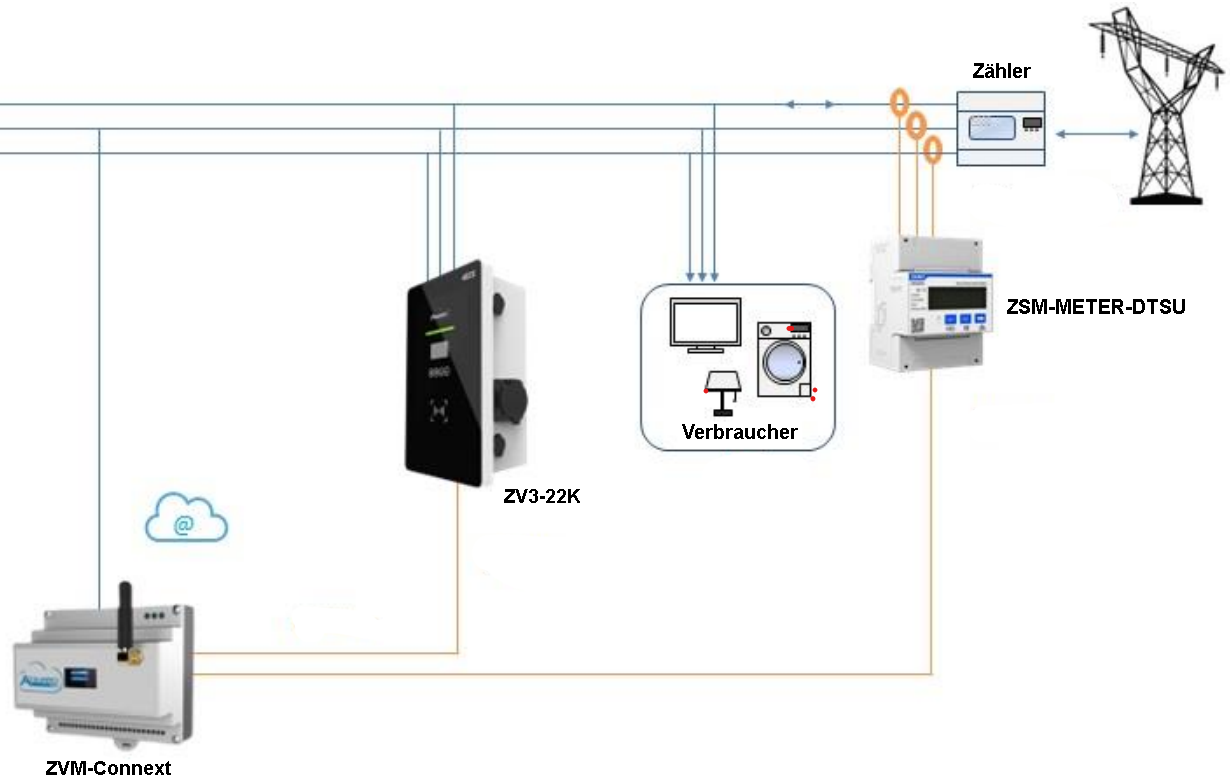

Das Connext kann auch ohne Erzeugungsanlagen zum Management der Azzurro Wallboxen verwendet werden.
RS485 Verbindung zwischen Energy-Meter - Connext:
(Meter) Pin 24 > Pin 9 (Connext)
(Meter) Pin 25 > Pin 10 (Connext)
(Meter) Pin 25 > Pin 10 (Connext)
CAN Verbindung zwischen Wallbox - Connext:
(Wallbox) Pin 4 > Pin 7 (Connext)
(Wallbox) Pin 5 > Pin 8 (Connext)
(Wallbox) Pin 5 > Pin 8 (Connext)
Adressierung der Kommunikationsadresse am Energy-Meter:
Drücken Sie die SET-Taste und es erscheint die Aufschrift "CODE" auf dem Display.
Drücken Sie SET erneut und es erscheint die Zahl "600".
Drücken Sie die PFEIL-Taste einmal um die Zahl auf "601" umzuändern.
Zweimal SET drücken um auf die Stelle mit der Ziffer "6" zu springen.
PFEIL drücken um "701" zu schreiben. Zweimal SET drücken um zu bestätigen.
Drücken Sie SET erneut und es erscheint die Zahl "600".
Drücken Sie die PFEIL-Taste einmal um die Zahl auf "601" umzuändern.
Zweimal SET drücken um auf die Stelle mit der Ziffer "6" zu springen.
PFEIL drücken um "701" zu schreiben. Zweimal SET drücken um zu bestätigen.
Nun befinden Sie sich im Hauptmenü. Mithilfe der PFEIL-Taste kann zwischen den Menüunterpunkten gewählt werden.

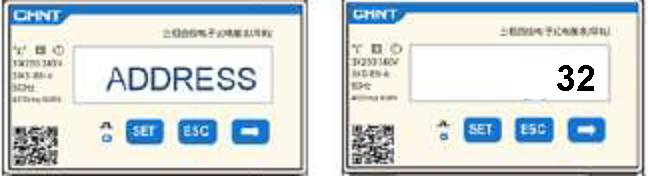

Im Hauptmenü den Menüunterpunkt "ADDR" mit SET auswählen.
"01" wird angezeigt. Einmal auf PFEIL drücken um den Wert auf "32" zu ändern.
"01" wird angezeigt. Einmal auf PFEIL drücken um den Wert auf "32" zu ändern.
