Veröffentlicht: 24.08.2026
ACHTUNG!: Die Kompatibilität zwischen PowerMagic und einem bestimmten Energy-Meter kann einen bestimmten Firmwarestand voraussetzen. PowerMagic kann durch dessen eigene Weboberfläche oder dem AZZURRO HUB aktualisiert werden.
Mit dem integrierten EMS des AZZURRO PowerMagic kann eine einfache Integration dieses BESS-Systems in Bestandssysteme durchgeführt werden. Das Energiemanagement erfolgt unter Messung des Netzanschlusspunkts und vorhandener Erzeugungseinheiten mithilfe folgender kompatibler Energy-Meter:
- CHINT DTSU666
- ACREL ADL400 (Direktmessung & CT-Version)
- JANITZA UMG 604 Pro
1.) Anschluss am PowerMagic

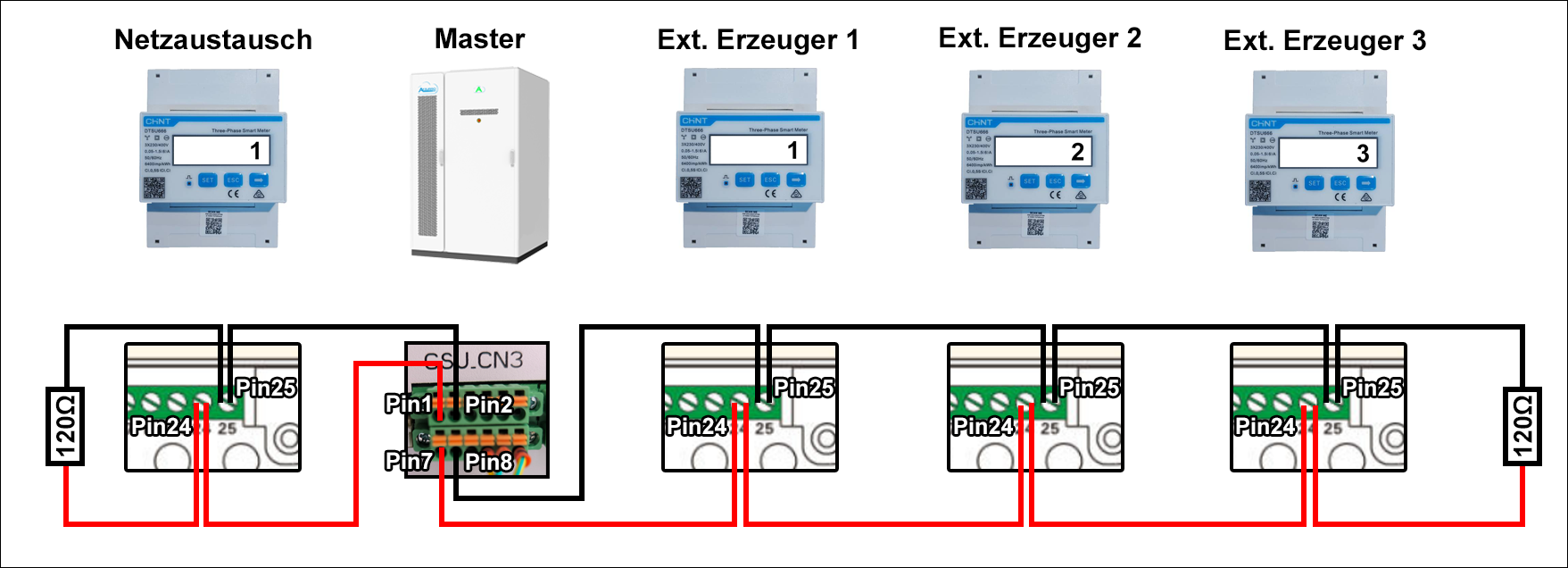

Der Anschluss für die Energy-Meter befindet sich an der Klemme CSU_CN3 an der CSU-Einheit des Energiespeicherschranks. Verbinden Sie die Kommunikationsleitungen zu den Energy-Metern nicht simultan an die gekoppelten Batterieschränke. Es existieren zwei getrennte Kommunikationsbusse:
- Pin1 / Pin2 - Netzaustausch
- Pin7 / Pin8 - Ext. Erzeugungseinheiten (bis zu 3x Stk.)
Halten Sie sich an die abgebildeten Adressierungen.
2.) Anschlüsse am Energy-Meter

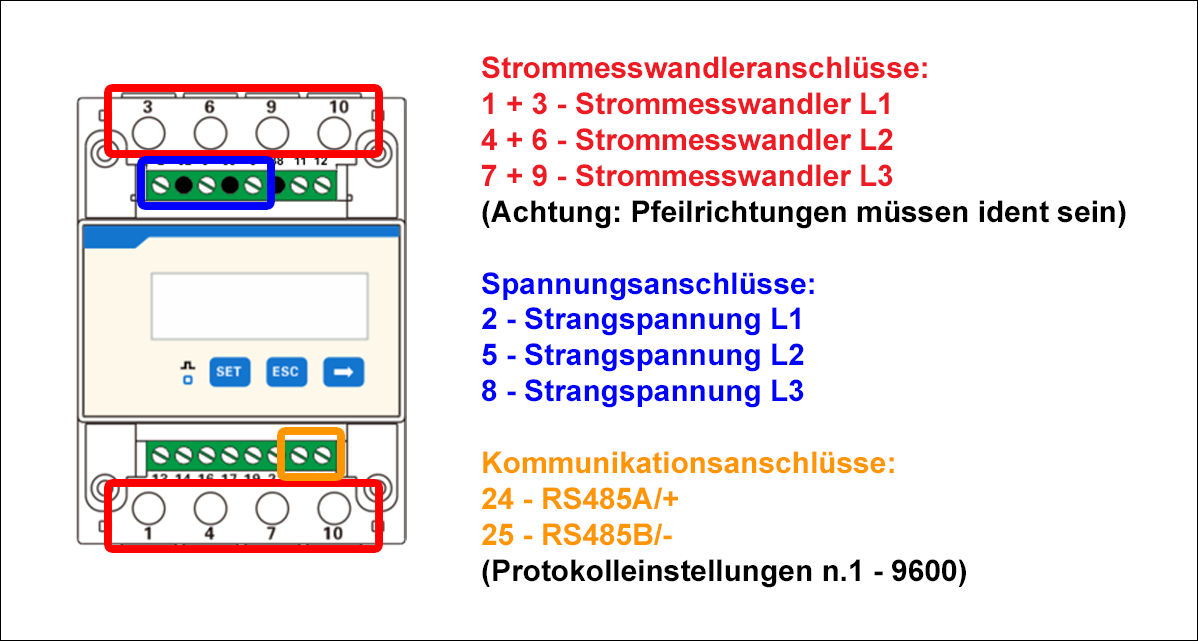

CHINT DTSU666 (Stromwandlermessung, 3x 200A/5A inkludiert):

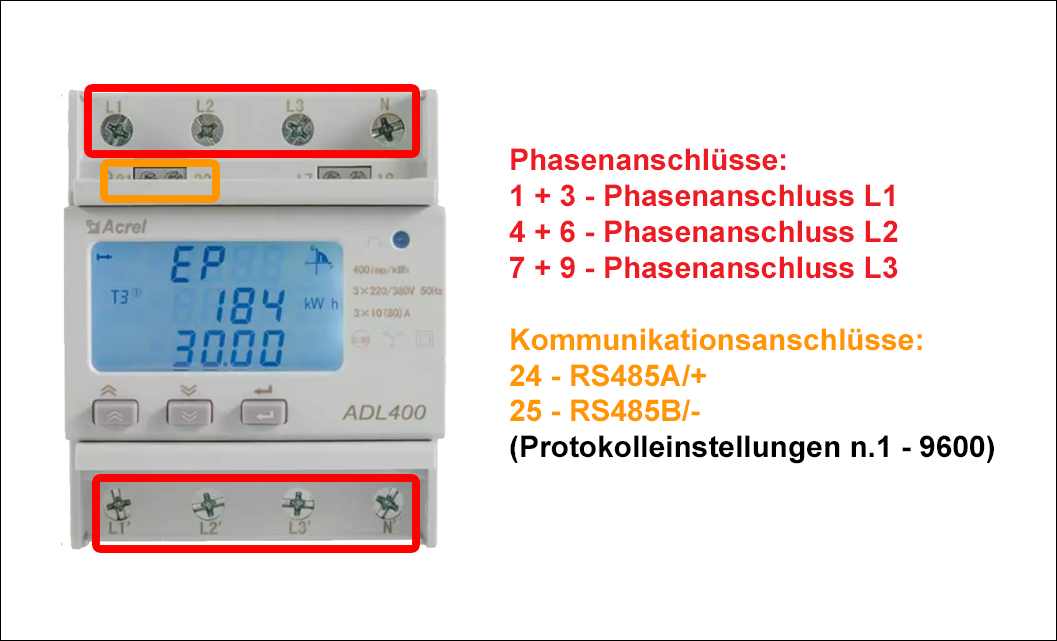

ACREL ADL400 (Direktmessung bis 80A pro Phase):
Die CT-Version des Energy-Meters kann ebenfalls verwendet werden.

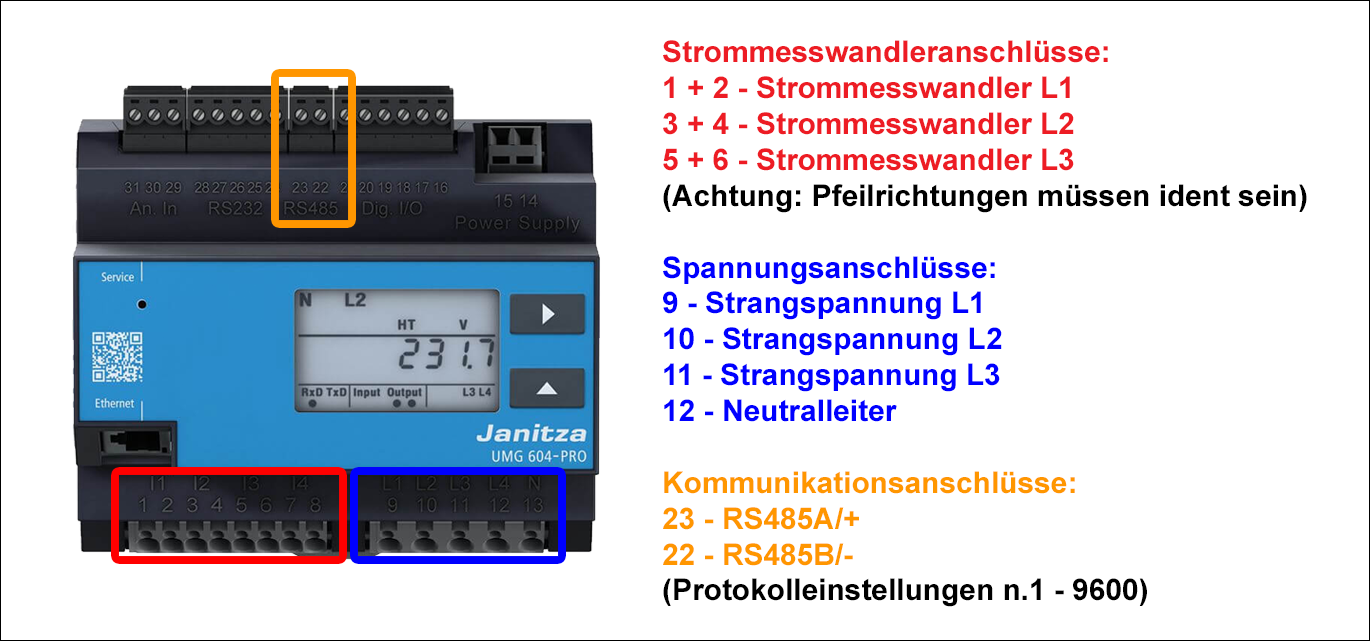

Janitza UMG Pro 604:
Weitere Informationen entnehmen Sie aus dem offiziellen Benutzerhandbuch - Download
3.) Einstellungen am Lokalserver
Rufen Sie die Weboberfläche des PowerMagic auf. Sie gelangen zu dieser unter den folgenden Möglichkeiten:
- Webbrowser - Eingabe der IP-Adresse (Loginoberfläche)
- AZZURRO HUB - Menü > Einstellungen > Geräte > PowerMagic Konfiguration > Advanced Settings

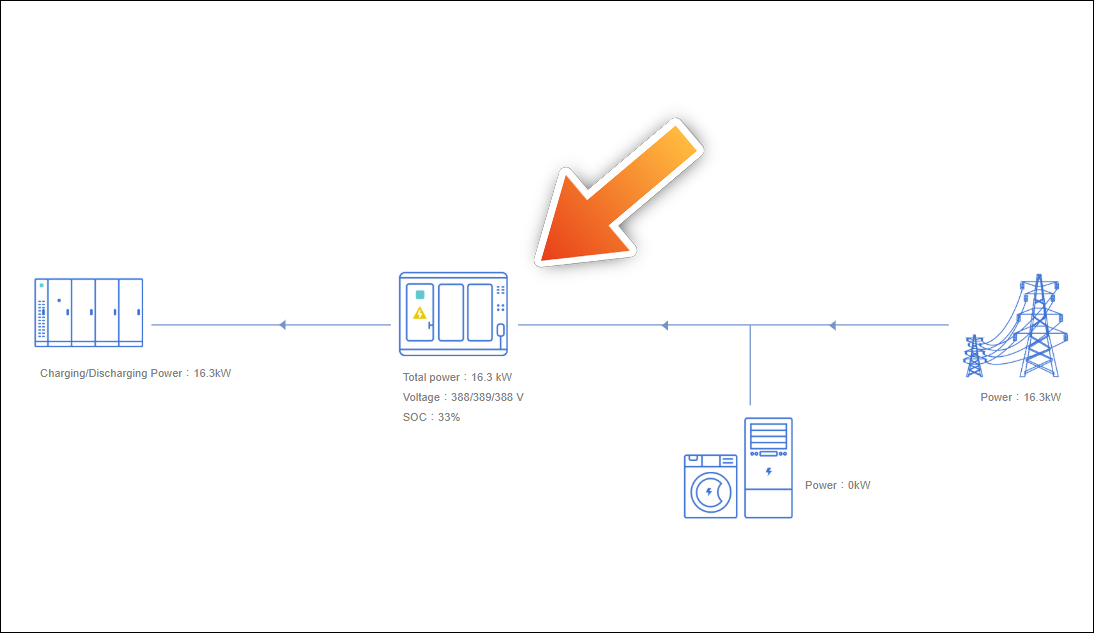

Tippen Sie bei der Übersicht ("System Topology") auf die CSU-Einheit, danach auf "System Management".

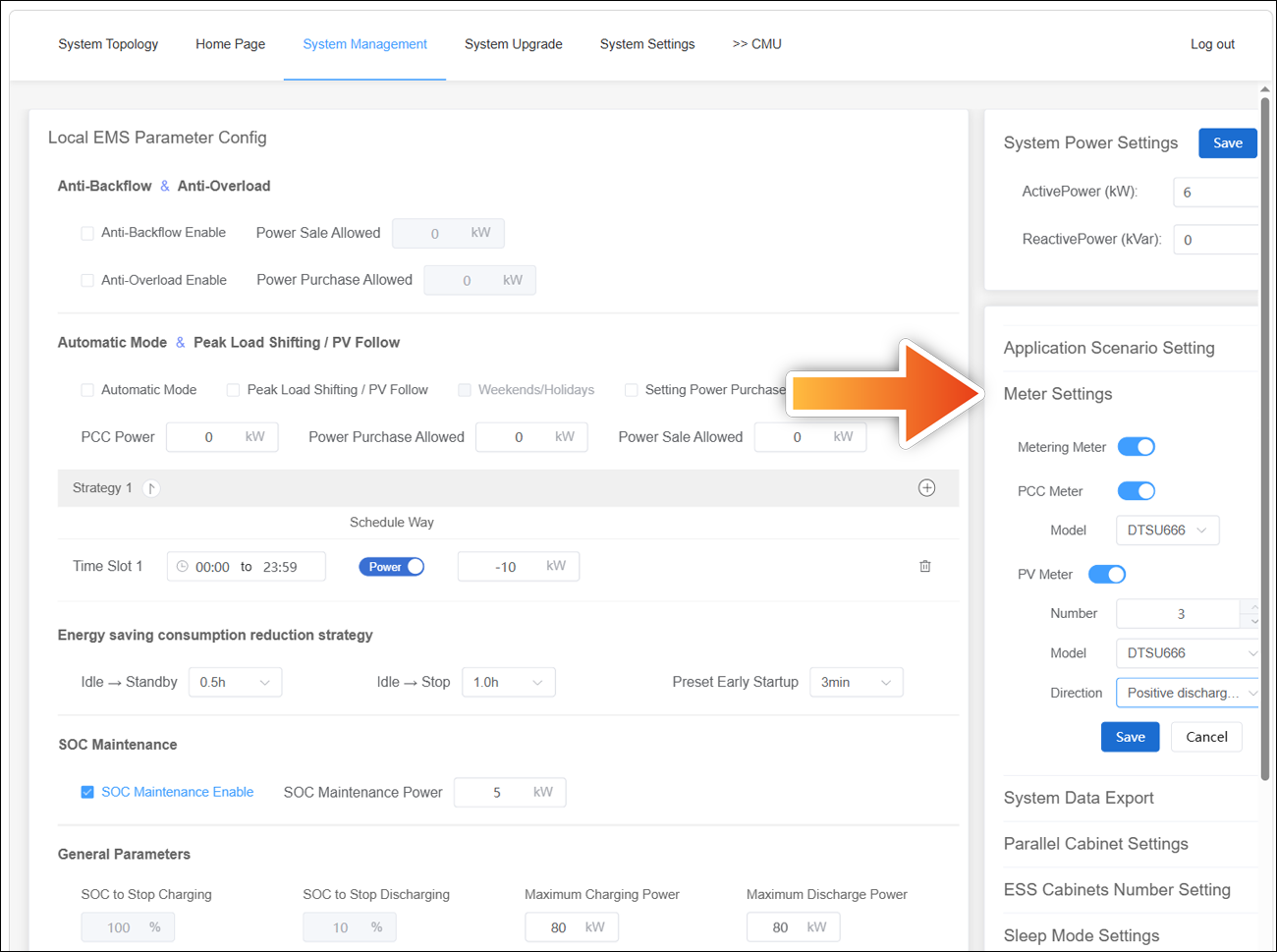

Am rechten Seitenrand finden Sie ein Dropdown-Menü, tippen Sie hier auf "Meter Settings". Hier stellen Sie die benötigten Parameter ein.
- Metering Meter - Aktivieren Sie die Energiemessung des integrierten EMS
-
PCC Meter - Aktivierung des Bus der Netzaustauschmessung (PCC - "Point of Common Coupling")
- Model - Wählen Sie das zu nutzende Meterprotokoll aus
-
PV Meter - Aktivierung des Bus zur Messung vorhandener Erzeugungseinheiten
- Number - Legen Sie die Anzahl der verbundenen Energy-Meter fest (max. 3x Stk.)
- Model - Wählen Sie das zu nutzende Meterprotokoll aus
-

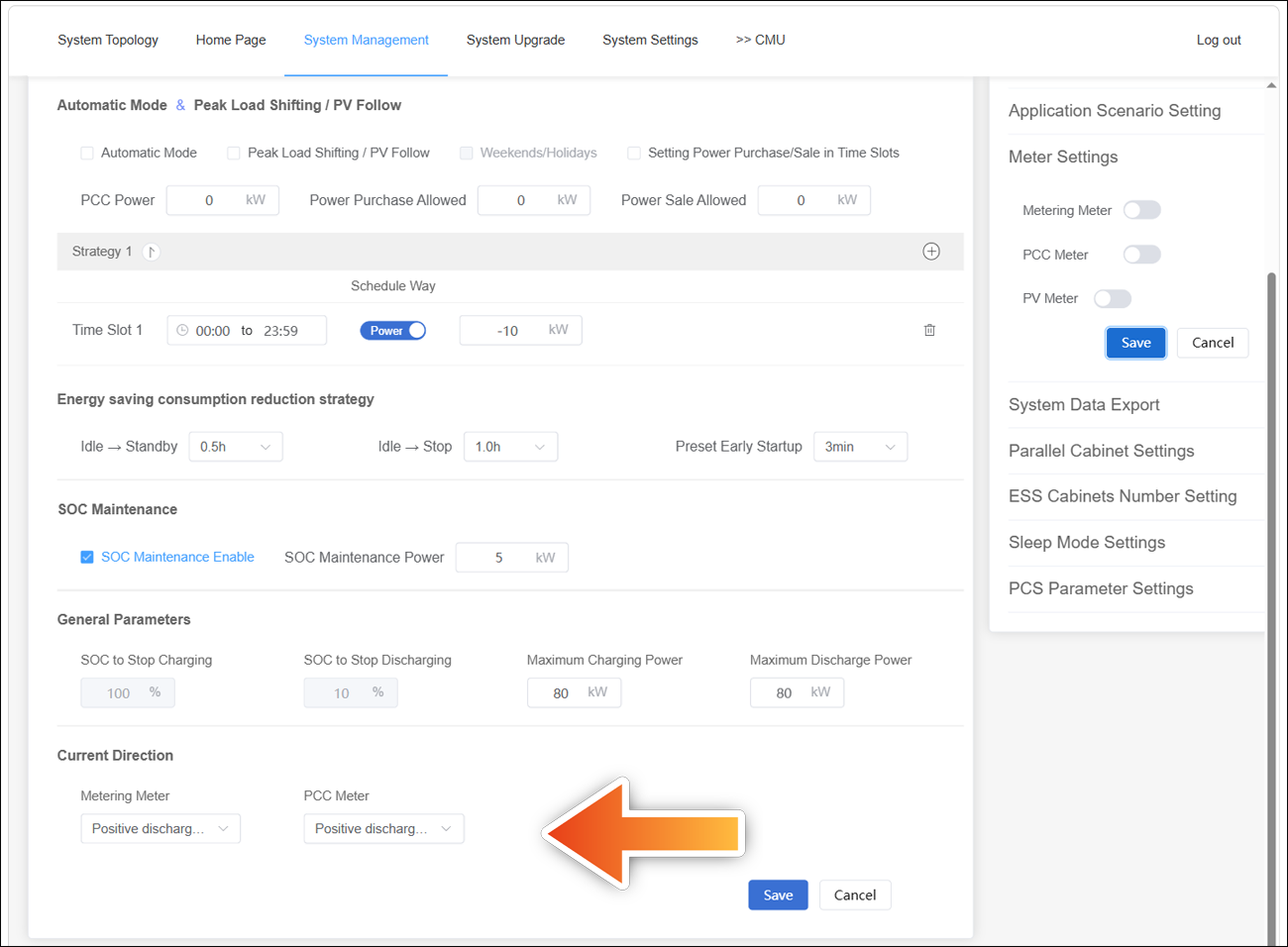

Direction - Legt die Flussrichtung der Leistung fest
- Positive Discharge / Negative Charge - Positiver Wert = Einspeisung
- Positive Charge / Negative Discharge - Positiver Wert = Netzbezug
Die Flussrichtungen können für beide Kommunikationsbusse getrennt voneinander geändert werden. Bedenken Sie, dass einzelne Energy-Meter hingegen nicht individuell angepasst werden können. Kontrollieren Sie nach dem Einstellen das Energiemanagement des PowerMagic auf der Übersichtsseite ("System Topology").
- Positive Discharge / Negative Charge - Positiver Wert = Einspeisung bzw. Produktion
- Positive Charge / Negative Discharge - Positiver Wert = Netzbezug bzw. Leistungsaufnahme
