DRM-Anschlüsse (PowerMagic 1.0 & 1.5)

    Urheber: Mergim Morina
    Veröffentlicht: 24.08.2026

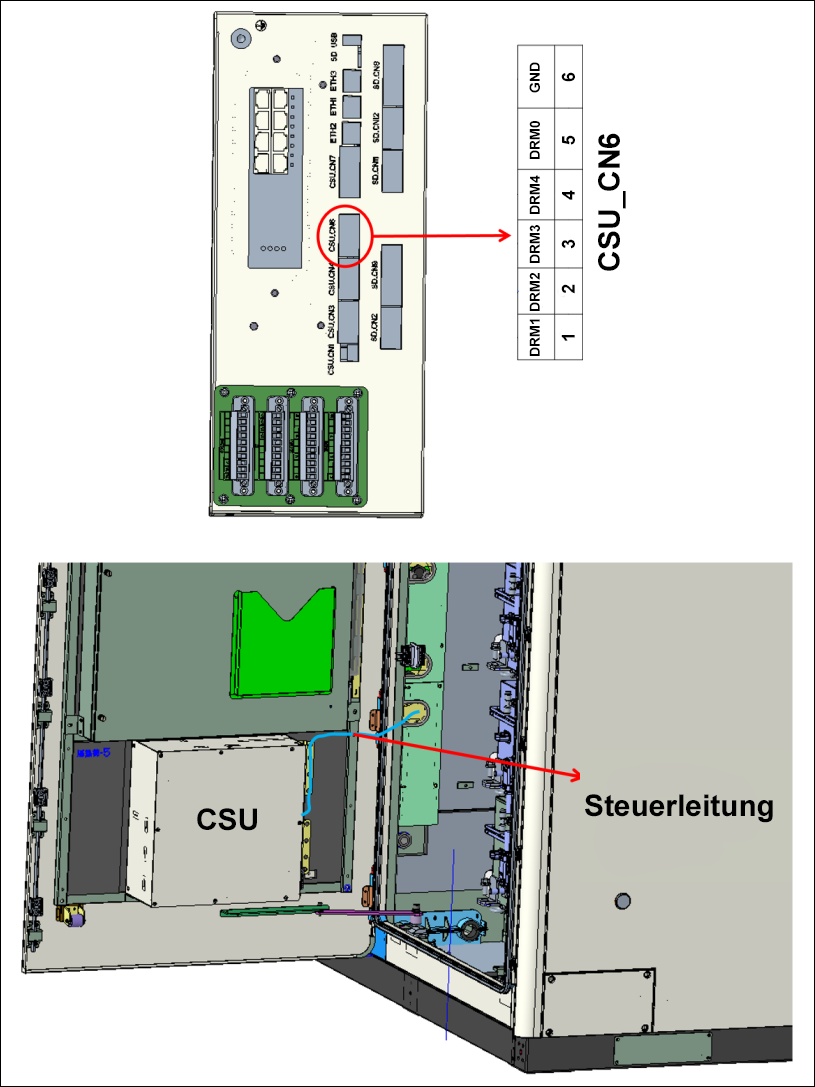

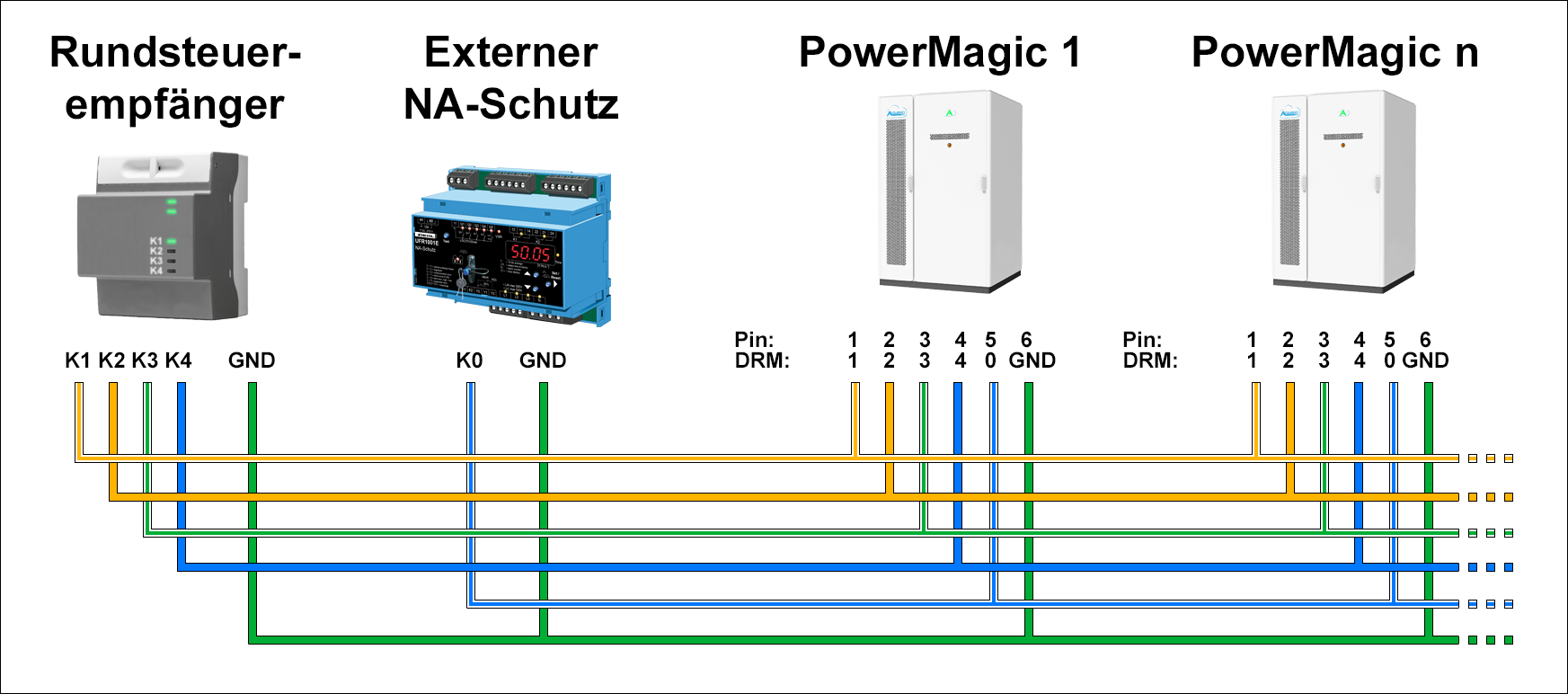

    An den Energiespeicherschränken des AZZURRO PowerMagic-Systems können die Steuerleitungen eines Rundsteuerempfängers, einer Steuerbox und eines externen NA-Schutzgerätes angeschlossen und das System den Steuervorgaben entsprechend abgeregelt bzw. vom Netz entkoppelt werden. Der Anschluss hat die Bezeichnung CSU_CN6 und befindet sich an der CSU des Energiespeicherschranks.



    • DRM1 (0%Pn) - Pin1 (potentialbehaftet)
    • DRM2 (30%Pn) - Pin2 (potentialbehaftet)
    • DRM3 (60%Pn) - Pin3 (potentialbehaftet)
    • DRM4 (100%Pn) - Pin4 (potentialbehaftet)
    • DRM0 (Netzentkopplung) - Pin5 (potentialbehaftet)
    • GND (Masse) - Pin6 (0V)

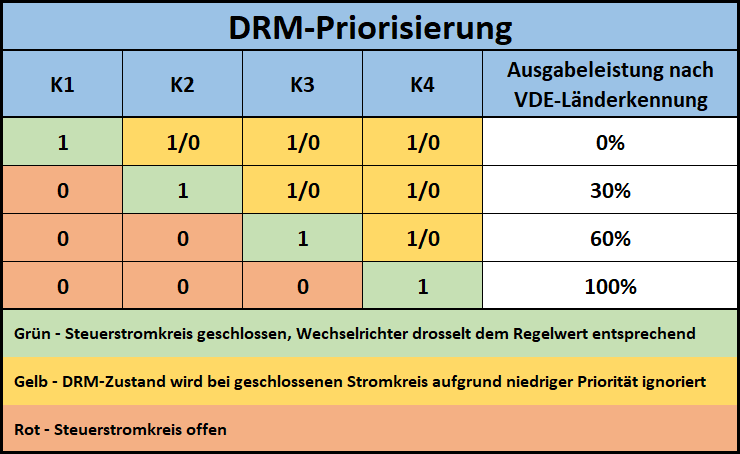

    Die DRM-Zustände unterliegen einer Prioritätshierarchie. Es kann zu jedem Zeitpunkt nur ein Schaltzustand aktiv sein.
    Beispiel: Wenn DRM1 geschalten wird, während DRM2 aktiv ist, ändert sich der Zustand auf DRM1. Wird DRM2 geschalten während DRM1 aktiv ist, wird bleibt der Zustand bei DRM1.
