1.) Simultane EZA-Regelung mit dem HUB

    Urheber: Mergim Morina
    Veröffentlicht: 17.08.2026

    ACHTUNG!:
    • Die EZA-Regelung kann nur für Anlagen mit Wechselrichtern angewendet werden, die die Protokollversion V3 unterstützen
    • Die Registermappe wird noch komplettiert und zu einem späteren Zeitpunkt über Anfrage an den Support verfügbar gemacht

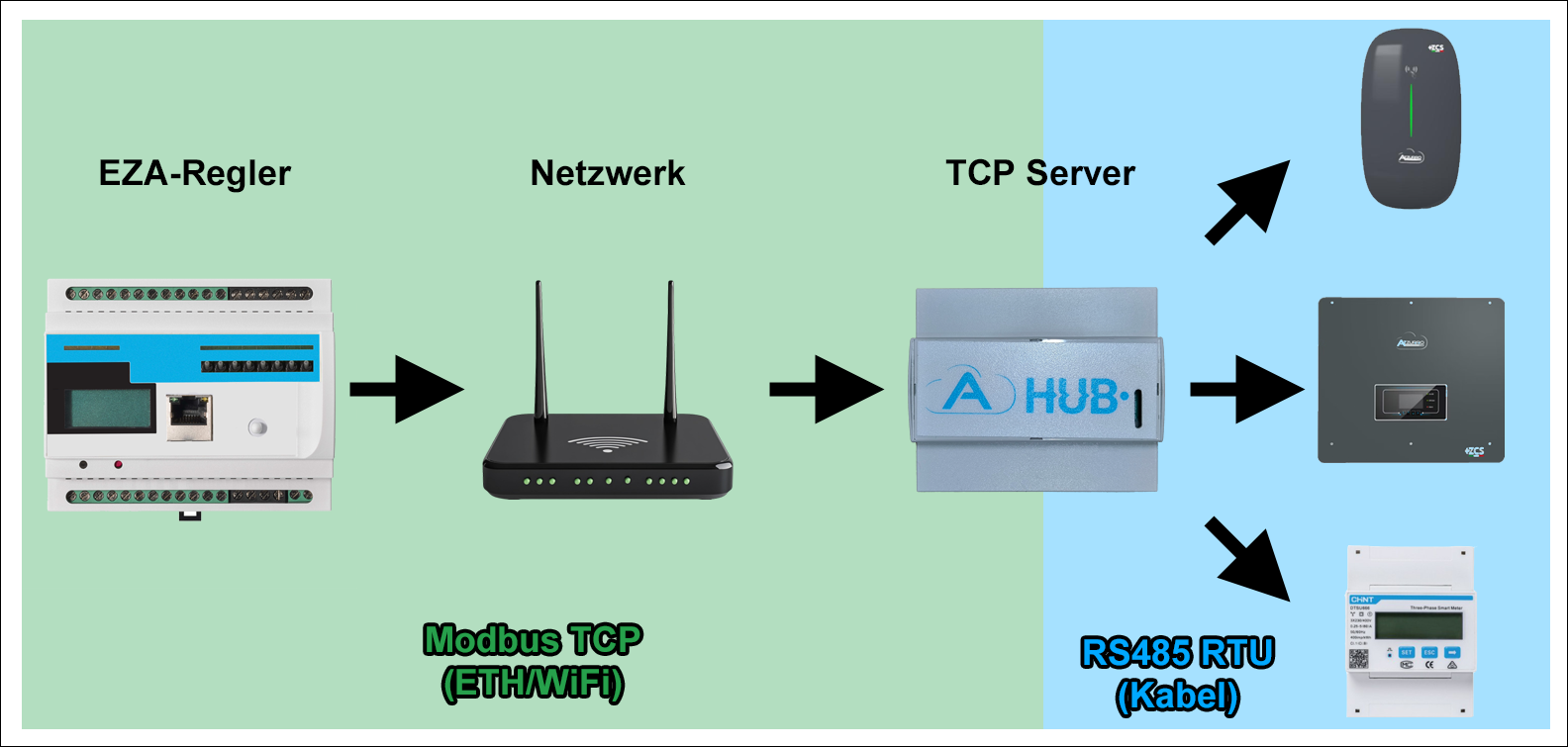

    Das AZZURRO HUB bietet eine gesonderte Funktion für die Kommunikation von EZA-Reglern zu den AZZURRO Gerätschaften. Im Gegensatz zur Funktion Modbus Slave TCP berücksichtigt das EMS des AZZURRO HUBs die Steuerbefehle des EZA-Reglers als übergeordnete Instanz mit erhöhter Priorität. Zur Ansteuerung stellt das AZZURRO HUB eine dedizierte Registermappe zur Verfügung, über welche der EZA-Regler die Anlagen- und Gerätedaten beziehen und die vom Netzbetreiber gesendeten Steuerbefehle zusenden kann.

    Folgende Gerätschaften können gesteuert werden:
    • AZZURRO Wechselrichter (Protokollversion V3 (+V4)
    • Über AZZURRO PSC100 verbundene AZZURRO Wechselrichter
    • PowerMagic

    Je nach Anlagengröße bzw. Anzahl zu verbindender Geräte ist eine Kaskadensteuerung von bis zu 6x AZZURRO HUBs im Master-Slave-Prinzip möglich.



    Aufgabenunterteilung:
    Aufgabenbereich des AZZURRO HUB:
    • Die Kommunikation mit dem EZA-Regler erfolgt erst nach manueller Aktivierung über den Lokalserver
    • Es erfasst die Messdaten der verbundenen AZZURRO Gerätschaften
    • Es stellt eine generelle Anlagenübersicht über Modbus TCP bereit
    • Es stellt eine Ansicht für individuelle Geräte über Modbus TCP bereit
    • Es muss die Steuerbefehle vom EZA-Regler entgegennehmen
    • Es muss das Verhalten seines eigenen EMS während eines Regelungsbefehls des EZA-Reglers anpassen oder aussetzen
    • Es muss bei Unterbruch der Kommunikationsstrecke mit dem EZA-Regler auf ein definiertes Fallback-Verhalten zurückgreifen (Schreibbefehl auf ein Keep-Alive-Register)
    • Es muss die ursprüngliche Anlagensteuerung nach Beendigung des EZA-Regelbefehls wieder aufnehmen

    Aufgabenbereich des EZA-Reglers:
    • Es muss die Werte der Anlage über das HUB auslesen
    • Es muss bei Bedarf spezifische Gerätewerte auslesen
    • Es muss Steuerbefehle auf Anlagenebene ans HUB senden
    • Es soll keine anderen AZZURRO Gerätschaften direkt ansteuern
    • Es muss auf das HUB als einzige Datenquelle zur Auslesung der einzelnen Geräte zugreifen



    Steuerprioritäten:
    Bei Empfang eines EZA-Steuerbefehls trägt das AZZURRO HUB die Verantwortung, diese unverzüglich zu verarbeiten und an die angeschlossenen AZZURRO Gerätschaften weiterzuleiten. Während eines aktiven EZA-Steuerbefehls priorisiert das AZZURRO HUB diesen und ändert sein eigenes Regelverhalten oder setzt dieses aus. Des Weiteren ist der aktuelle Betriebszustand des EZA-Kommunikationsstrecke stets über den Lokalserver des HUBs verfolgbar.



    TCP-Kommunikation:
    Das AZZURRO HUB stellt zwei Ports für die TCP-Verbindung zur Verfügung:
    • Hauptverbindung - 55410
      • Lese- (0x03) und Schreibbefehle (0x10) werden über diesen Port kommuniziert
    • Redundante Hilfsverbindung - 55411
      • Dieser Port gilt als Redundanz für Monitoringzwecke, es können nur Lesebefehle (0x03) gesendet werden

    Jedes Gerät innerhalb der Anlage, einschließlich das AZZURRO HUB verfügt über eine dedizierte Slave-ID.
    • Die zu nutzende Slave-ID zur Erfassung der aggregierten Anlagendaten des HUBs lautet 254
    • Für eine Datenabfrage individueller Geräte ist die dedizierte Slave-ID des auszulesenden Gerätes anzugeben (1-253)

    Das Registerprotokoll stellt ein spezifisches Keep-Alive-Register zur Verfügung, an welches der EZA-Regler periodisch innerhalb 2 Minuten einen Schreibbefehl senden muss. Es gelten beim Aussetzen des Kommunikation folgende Regeln:
    • Keep-Alive-Register wurde nicht innerhalb 2 Minuten aktualisiert - Die EMS-Steuerung des AZZURRO HUBs wird wieder ohne Einschränkungen aufgenommen
    • Keine Modbus-Aktivität nach 2 Minuten erkannt - Die Verbindung zum EZA-Regler gilt als getrennt und die ausgewählte Fallback-Funktion wird aktiviert



    Telemetrie auf Geräteebene:
    Jedes AZZURRO Gerät verfügt über einen schreibgeschützten Telemetrieblock, auf den durch eine vom AZZURRO HUB zugewiesene (ggf. virtuelle) Slave-ID zugegriffen werden kann. Die vom AZZURRO HUB bereitgestellte Telemetrie verwendet dasselbe Format wie das auszulesende Gerät, wobei nur die wichtigsten Register gelistet werden.
    • Zeitstempel der letzten Werteaktualisierung
    • Verbindungsstatus des Gerätes (Verbunden/Getrennt)
    • Haupt-Leistungsdaten (Erzeugnis, Verbrauch, Netzaustausch...)
    • MPPT-Spannungen und -Ströme
    • Tägliche Energiedaten (Erzeugnis, Verbrauch, Netzaustausch, Batteriebeladung/-Entladung)
    • Laufzeit-Energiedaten (Erzeugnis, Verbrauch, Netzaustausch, Batteriebeladung/-Entladung)
    • Ereignisse / Alarme



    Auslegung der Registermappe:
    • AZZURRO-HUB-Identifizierung (alle Geräte)
      • Seriennummern, Protokollversion und Betriebszustand
    • Anlagendaten
      • Engpassleistung und aggregierte Gesamtleistung aller Wechselrichter
      • Datenqualität, Zeitstempel und aggregierte Leistungsdaten der Anlage
      • Aggregierte Energiedaten der Anlage
      • Aggregierter Ladestand aller Batteriespeicher innerhalb der Anlage
      • Echtzeitdaten (Zeitstempel, PV-Erzeugnis, Netzaustausch)
      • Nachweis empfangener EZA-Steuerbefehle (Lese- und Schreibbefehle auf Port 55410)
      • Geräte-Bitmasken (Wechselrichter, PowerMagic, Wechselrichter verbunden über PSC100)
      • Wechselrichter-Geräteverzeichnis (Max. 32x Teilnehmer)
      • Wechselrichter-Geräteverzeichnis über PSC100 (Max. 60x Teilnehmer)
      • PowerMagic-Geräteverzeichnis (max. 6x Teilnehmer)



    Modbus-Konventionen:
    • Allgemeine Registergröße - 16bit pro Register (Short)
    • U32 / I32 Werte - Nutzung zwei aufeinanderfolgender Register als Big-Endian (High Word; Low Word)
    • U64 Werte - Nutzung vier aufeinanderfolgender Register als Big-Endian (W0; W1; W2; W3)
    • Signed (I16; I32) - Register mit Vorzeichen (Positiv & Negativ)
    • Unsigned (U16; U32; U64) - Register ohne Vorzeichen (Nur Positiv)
    • Genauigkeit - Je nach Register unterschiedlich (Bsp. 0,001kW; 0,1%; etc.)
    • Geräteadressierung - Wird auch bei erneuten Scannen beibehalten wenn die Slave-ID nicht geändert wurden



    Aggregierte Anlagendaten:
    • Leistungsdaten (0x0030-0033)
      • Engpassleistung der Anlage
      • Gesamtleistung aller Wechselrichter innerhalb der Anlage
      • Max. Einspeiseleistung am Netzanschluss
    • Datenüberprüfung (0x0100-0102)
      • Überprüfung der Datenqualität (invalid, lückenhaft, komplett)
      • Einheitlicher Zeitstempel (Unix Epoch s)
    • Aggregierte Leistungswerte (0x103-010C)
      • Gesamte PV-Erzeugungsleistung
      • Komplette Batterieleistung (Positiv = Beladung; negativ = Entladung)
      • Netzaustausch (Positiv = Netzeinspeisung; Negativ = Netzbezug)
      • Gesamtverbrauchsleistung
    • Aggregierte Energiewerte (0x0130-014D)
      • Tages- und Laufzeitdaten der PV-Erzeugung
      • Tages- und Laufzeitdaten der bezogenen Energie aus dem Netz
      • Tages- und Laufzeitdaten der ins Netz eingespeisten Energie
      • Tages- und Laufzeitdaten der gespeicherten Energie
      • Tages- und Laufzeitdaten der entladenen Energie
    • Aggregierte Batteriewerte (0x150)
      • Gesamtladestand aller Batteriespeicher innerhalb der Anlage



    EZA-Steuerregister:
    Diese Sektion der Registermappe gilt als einziger schreibbarer Bereich (0x10). Die Schreibbefehle sind ausschließlich über den Port 55410 zu leiten.
    ACHTUNG!: Die vollständige Dokumentation der Register folgt noch!
    • active_power_export_limit_status (0x0400; Read)
      • Gibt den Betriebszustand der Einspeisebegrenzung wieder
      • 0 = i.O.; 1 = Fehlerzustand
    • active_power_export_limit_role (0x0401; Read)
      • Gibt an, durch welches Gerät die Einspeisebegrenzung geregelt wird
      • 0 = HUB; 1 = EZA-Regler
    • CCI_active_power_export_limit_apply (0x0402, Read/Write)
      • Keep-Alive-Register, der EZA-Regler muss kontinuierlich einen Schreibbefehl auf dieses Register senden um dessen Regelung des Netzanschlusses zu erwirken, das HUB setzt den Wert nach Erhalt wieder auf 0 zurück
      • 0 = EZA-Regelung inaktiv; 1 = EZA-Regelung aktiv
    • CCI_active_power_export_limit_W (0x0403-0404, Read/Write)
      • Begrenzungswert in Watt, nicht anwendbar wenn keine Messung des Netzanschlusses existiert
      • 32bit, Genauigkeit in 1W
    • CCI_active_power_export_limit_percent (0x0405, Read/Write)
      • Begrenzungswert in %, kann genutzt werden wenn keine Messung des Netzanschlusses existiert
      • 16bit; Range 0,0 - 100,0%; Genauigkeit 0,1%
    • CCI_active_power_export_limit_mode (0x0406; Read/Write)
      • Entscheidet welcher Regelwert angewendet wird
      • 0 = Prozentsatz (0x0405); 1 = Watt (0x0403-0404)



    Bitmasken und Gerätelisten:
    • Anwesenheit & Kommunikationsstatus (0x1500-1517)
      • Wechselrichter (direkt am HUB über RS485 angebunden)
      • Wechselrichter (Kommunikation über AZZURRO PSC100)
      • PowerMagic (virtuelle ID)
    • Wechselrichterliste (0x2000-25FF)
    • Wechselrichterliste (PSC100) (0x2600-2CFF)
    • PowerMagic (0x2D00-2D5F)
