Veröffentlicht: 17.08.2026
ACHTUNG!: Diese Funktion ist erst ab dem Firmware-Update 1350.500 verfügbar. Die Anleitung, die Ihnen zeigt wie das AZZURRO HUB aktualisiert wird, finden Sie hier - Firmware-Update über Lokalserver (HUB)
Einige der dargestellten Funktionen sind nach Eingabe des vierstelligen Installerzugangs (Schlüssel-Icon) zugänglich.

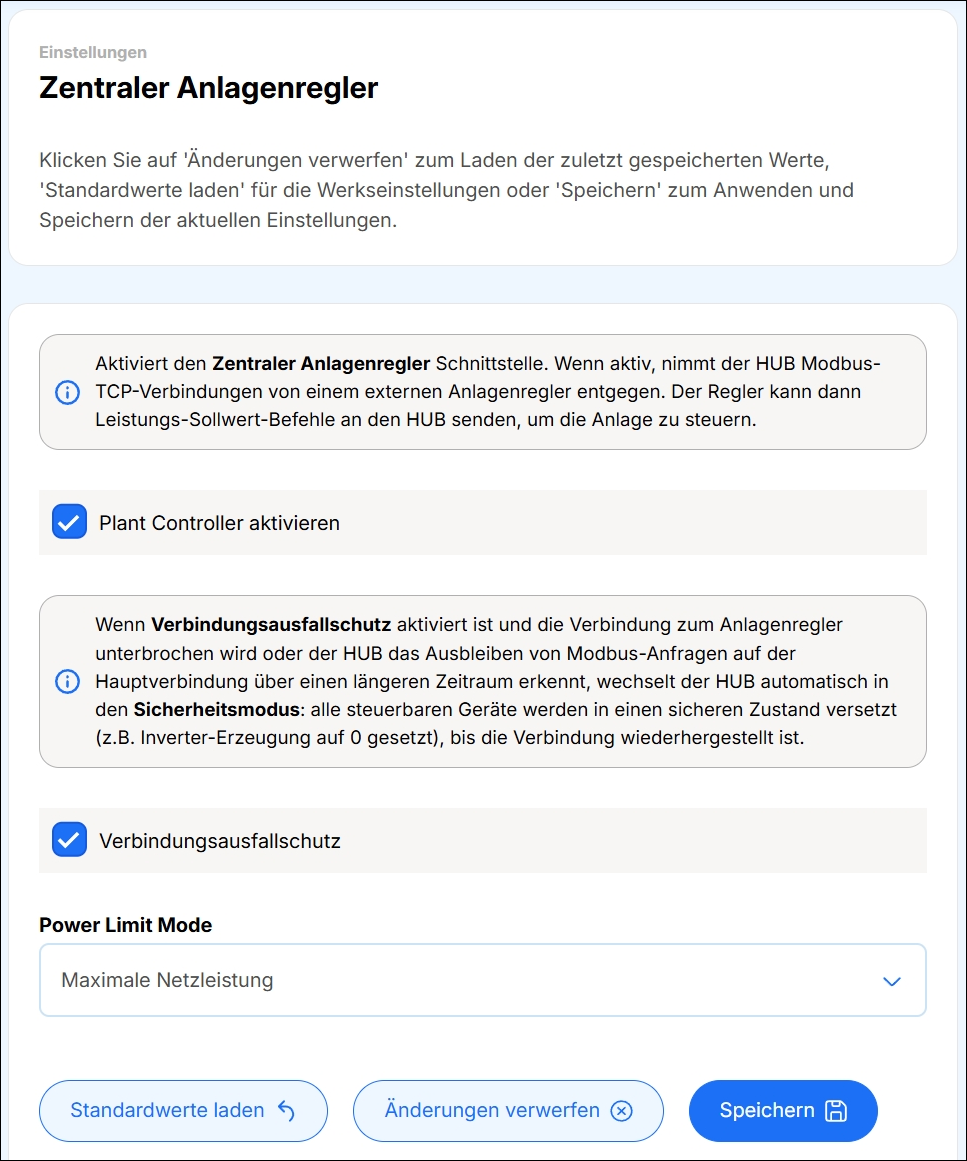

Navigieren Sie im Lokalserver des AZZURRO HUB auf Menü > Einstellungen > Anlage > Zentraler Anlagenregler. Setzen Sie ein Häkchen nebst dem Anzeigetext "Plant Controller aktivieren" um die Steuerung zu ermöglichen.
Zusätzlich bietet das AZZURRO HUB eine Fallback-Funktion - setzen Sie das Häkchen nebst dem Anzeigetext "Verbindungsausfallschutz" um diese Funktion zu aktivieren. Ihnen stehen derweil zwei Begrenzungsmöglichkeiten zur Auswahl:
- Produktionsprozentsatz - Die AC-Ausgabeleistung am Wechselrichter wird auf den letzten empfangenen Regelwert in Prozent limitiert
- Maximale Netzleistung - Die Regelung der max. Netzeinspeiseleistung wird vom HUB übernommen (Einstellungen > Anlage > Aktive Leistungsregelung)
Das Registerprotokoll stellt ein spezifisches Keep-Alive-Register zur Verfügung, an welches der EZA-Regler periodisch innerhalb 2 Minuten einen Schreibbefehl senden muss. Es gelten beim Aussetzen des Kommunikation folgende Regeln:
- Keep-Alive-Register wurde nicht innerhalb 2 Minuten aktualisiert - Die EMS-Steuerung des AZZURRO HUBs wird wieder ohne Einschränkungen aufgenommen
- Keine Modbus-Aktivität nach 2 Minuten erkannt - Die Verbindung zum EZA-Regler gilt als getrennt und die ausgewählte Fallback-Funktion wird aktiviert
Das AZZURRO HUB stellt zwei Ports für die TCP-Verbindung zur Verfügung:
-
Hauptverbindung - 55410
- Lese- (0x03) und Schreibbefehle (0x10) werden über diesen Port kommuniziert
-
Redundante Hilfsverbindung - 55411
- Dieser Port gilt als Redundanz für Monitoringzwecke, es können nur Lesebefehle (0x03) gesendet werden

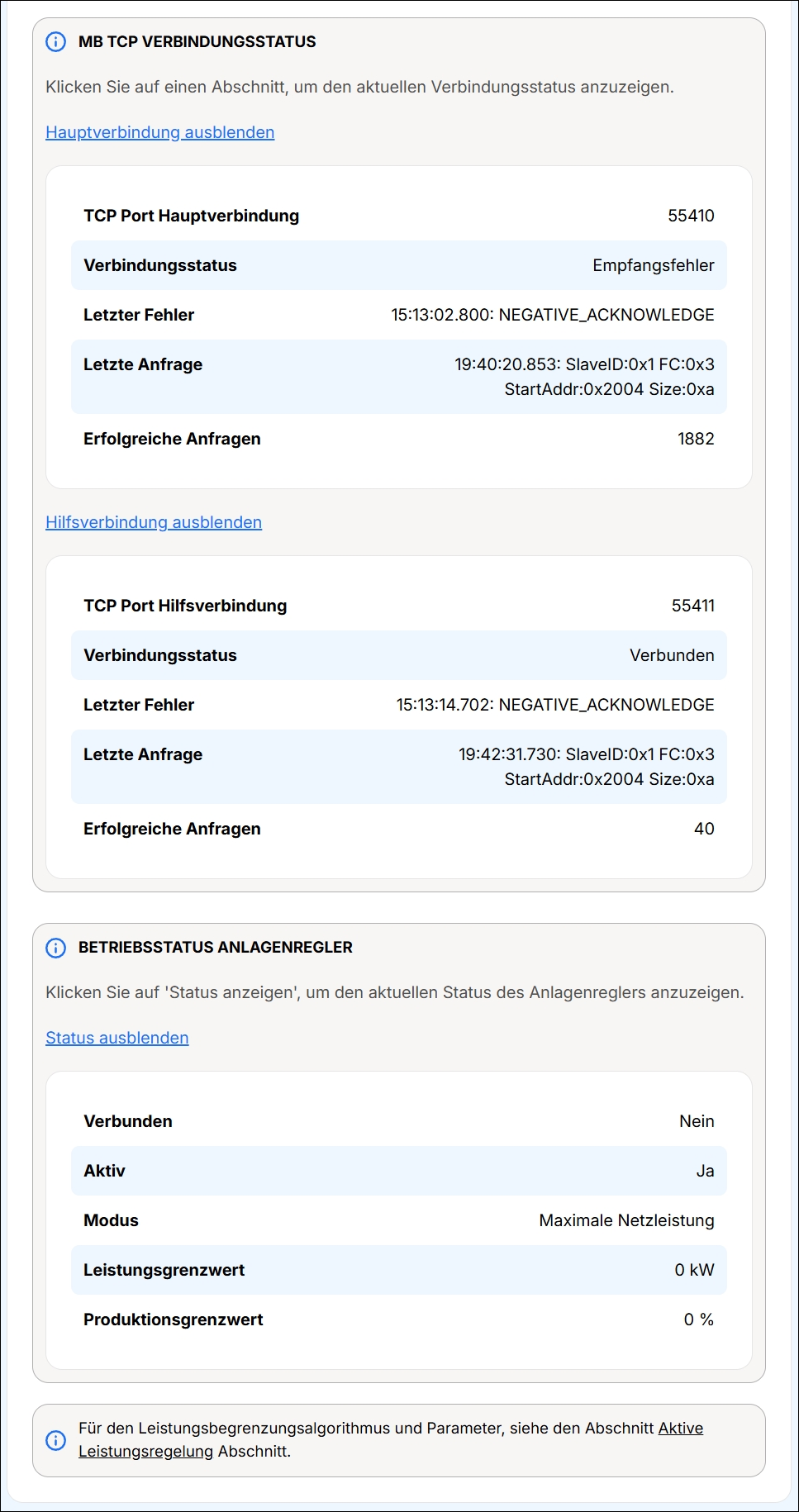

Sie können den Status der Verbindungen aufrufen, indem Sie auf die Linktexte "Hauptverbindung anzeigen" und "Hilfsverbindung anzeigen" tippen.
- TCP Port: Weist auf den zu nutzenden Port hin
- Verbindungsstatus: Zeigt den momentanen Verbindungsstatus an
- Verbunden: Die Verbindung ist aktiv
- Empfangsfehler: Die Kommunikation ist abgebrochen oder zur Zeit inaktiv
- Wartet auf Verbindung: Es ist noch kein Kommunikationsaufbau erfolgt
- Letzter Fehler: Zeigt den Fehlertyp sowie den Zeitstempel des letzten Kommunikationsfehlers an
- Letzte Anfrage: Zeigt das letzte empfangene Modbus-Telegramm und dessen Zeitstempel an
- Erfolgreiche Anfragen: Listet die Gesamtanzahl der erfolgreich durchgeführten Anfragen
Sie können den Status der Verbindungen aufrufen, indem Sie auf die Linktexte "Status anzeigen" tippen.
- Verbunden: Zeigt an, ob eine Verbindung zum EZA-Regler besteht
- Aktiv: Gibt den Zustand der Fallback-Funktion wieder
- Modus: Zeigt die ausgewählte Methode zur Leistungsdrosselung im Fallback-Modus an
- Leistungsgrenzwert: Der Regelwert für die Drosselung am Netzeinspeisepunkt
- Produktionsgrenzwert: Die max. AC-Ausgabeleistung der Wechselrichter, angegeben als Prozentsatz ihrer Nennleistung %Pn
