AZZURRO Knowledge Base - Einmessung der Messwandler (Einphasig)

Urheber: Mergim Morina

In einem einphasigen System werden nur zwei Messwandler verwendet, welche mit dem 3000SP beigepackt sind.
Für die Installation in dreiphasigen Anlagen müssen weitere zwei Messwandler (ZST-ACC-TA) mitbestellt werden.

Einmessung der Messwandler in einer dreiphasigen Anlage

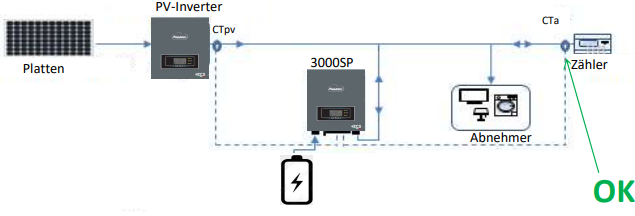

Platzierung der Messwandler:

ACHTUNG: Klemmen Sie die Messwandler erst an die stromführenden Phasen nachdem diese an den Wechselrichter angeschlossen wurden!
Messwandler dürfen nicht im Leerlauf betrieben werden!

CTpv (Erzeugung):
Setzen Sie diesen Messwandler am netzseitigen Ausgang des PV-Wechselrichters und achten Sie darauf, dass dieselbe Phase gemessen wird auf der auch der GRID-Ausgang des 3000SP angeschlossen ist. Zwischen PV-Wechselrichter und dem Messwandler dürfen keine Verbraucher geschalten sein, da diese die Messung verfälschen würden!

CTa (Einsepisepunkt):
Dieser Messwandler misst am Netzeinspeisepunkt dieselbe Phase, an welcher der CTpv-Messwandler hängt und der GRID-Ausgang des 3000SP angeschlossen ist. Achten Sie darauf, dass keine Verbraucher zwischen Messwandler und Zählereinheit geschalten sind!

Einmessung der Messwandler:

Einstellungen an Wechselrichter:

Navigieren Sie im Hauptmenu zu Einstellungen > CTpv-Skalenfaktor und ändern Sie die Einstellung gegebenenfalls auf 1.00 um.

Schalten Sie die Vorsicherung des 3000SP ein und lassen Sie das Gerät ohne Batteriespeicher laufen. Unter Einstellungen > CT-Richtung wird der Netzaustausch angezeigt. Zur Einmessung wird eine Last von mindestens 500W pro Phase benötigt. Eine Last unter diesem Wert kann zu Problemen beim Messen des Leistungsfaktors führen. Wir empfehlen zur Einmessung die Nutzung eine ohmsche Last (z.B. Heizstrahler). Bei einer korrekten Messung wird der Netzbezug (Import) angezeigt. Messen Sie mit einer Messzange den Strom am Einspeisepunkt nach und vergleichen Sie den Wert am Wechselrichter. Wählen Sie anschließend "Freeze" mit der "Pfeil-unten"-Taste aus und bestätigen Sie mit der ganz rechten Taste. Somit wird die CT-Richtung gesperrt. Sie können in der selben Ansicht für eine Korrektur mittels "Unfreeze" die CT-Richtung wieder entsperren.

Kalibrierung des Messwandlers:

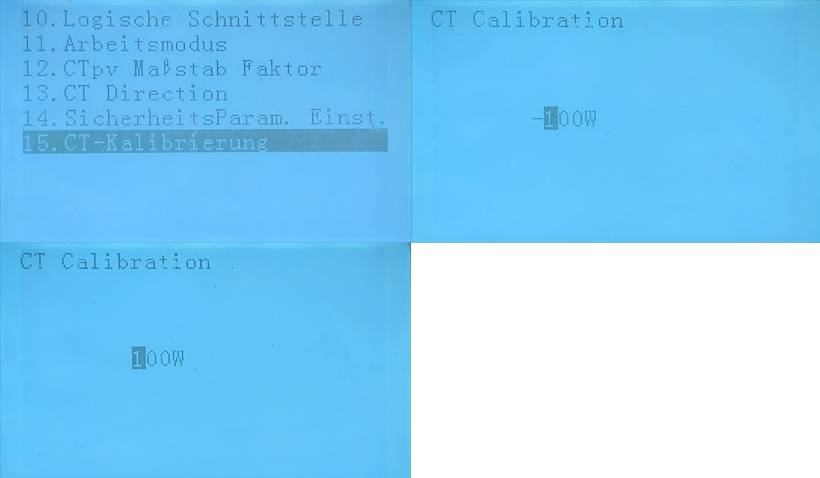

Unter Einstellungen > CT-Kalibrierung kann der Nullpunkt des Wandlers am Netzeinspeisepunkt manuell kalibriert werden um Netzbezüge oder Einspeisungen zu verhindern. Geben Sie das Passwort 0001 ein und ändern Sie mit den Pfeiltasten oben/unten den Wert, speichern Sie die Einstellung anschließend ab.
