Generatorbetrieb (PowerMini)

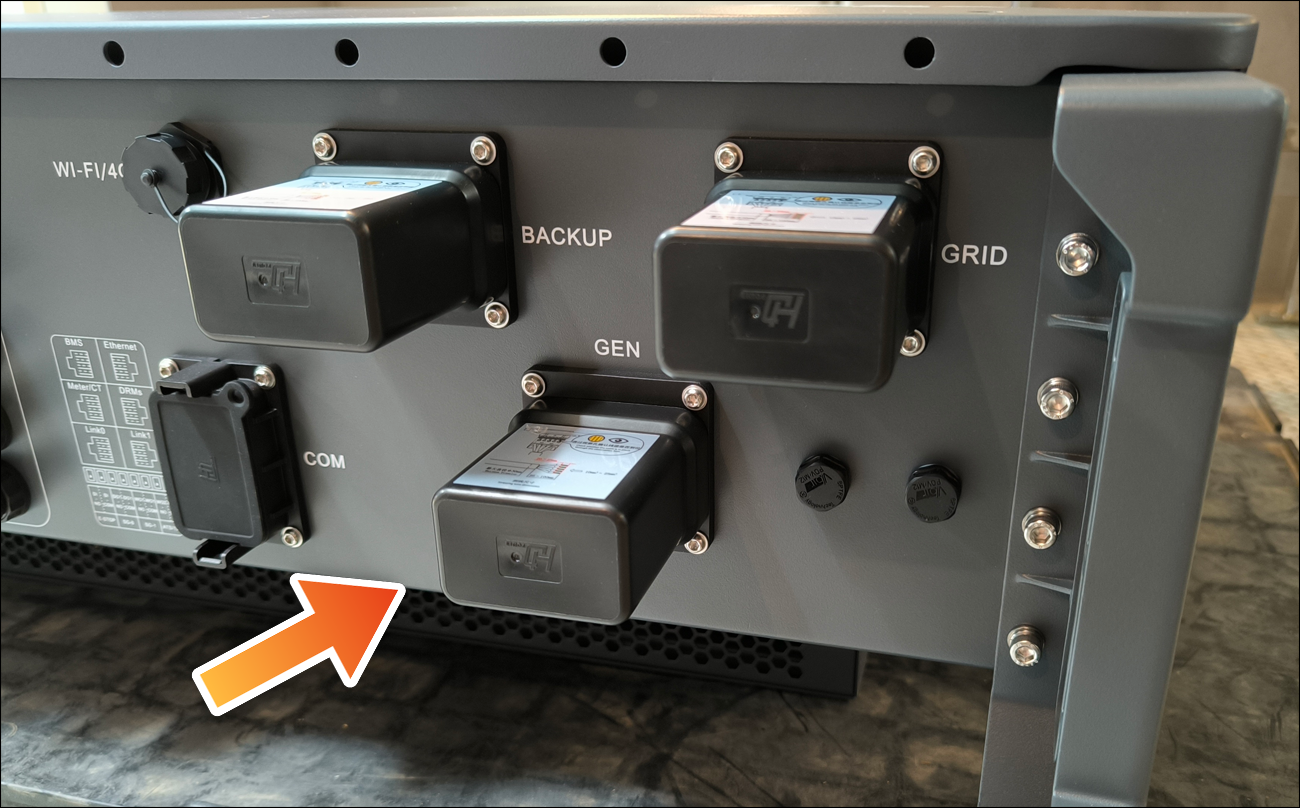

Die Hybridwechselrichterreihe HYD 30000 - 60000 ZSR verfügt über die folgenden drei AC-Ports:

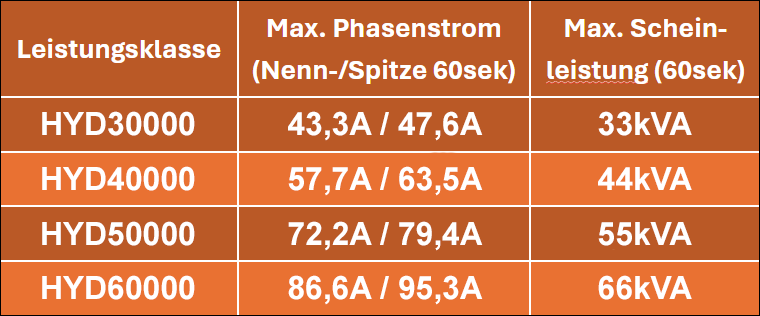

Der GEN-Port erlaubt eine max. Scheinleistungsaufnahme von 110% der Nennleistung des Hybridwechselrichters.

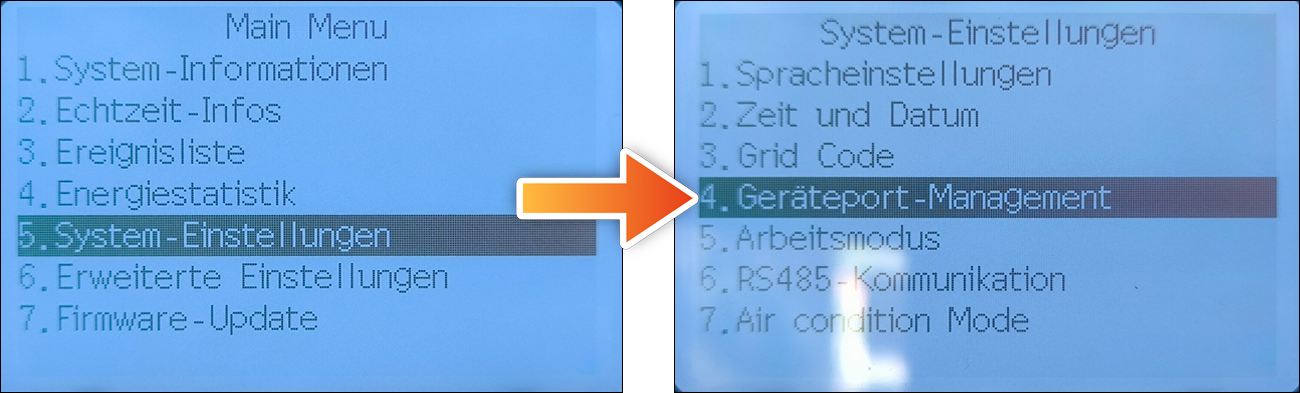

Durch den dedizierten Generatorport, der sowohl für die Anbindung von Generatoren als auch zur Steuerung von Smartloads angewendet werden kann, lassen sich die Hybridwechselrichter für eine Vielzahl von Anlagenszenarien verwenden. Navigieren Sie zu Menü > Systemeinstellungen > Geräteport-Management um zur Steuerung der individuellen Ports zu gelangen.

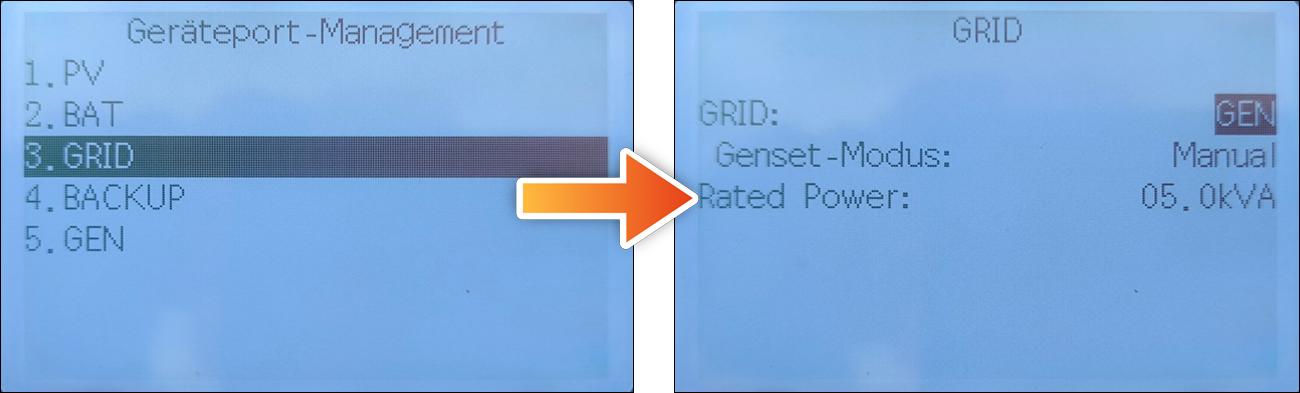

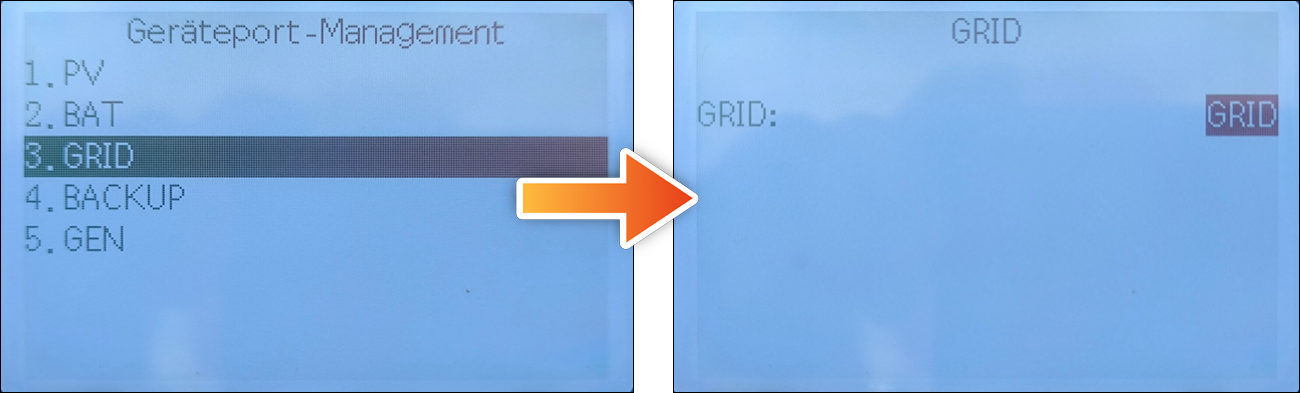

Wählen Sie den Punkt "GRID" aus. Dieser Port lässt sich für folgende Einsatzzwecke einstellen:

• GRID - Der Port dient als gewöhnlicher Netzanschluss. Der Hybridwechselrichter verhält sich bei Vorhandensein von Netzspannung als "netzgekoppelt" und wandert bei Netzstörungen oder -Ausfall mit einer allpoligen Entkopplung in den Fehlerzustand oder in den Ersatzstrombetrieb über den BACKUP-Port.

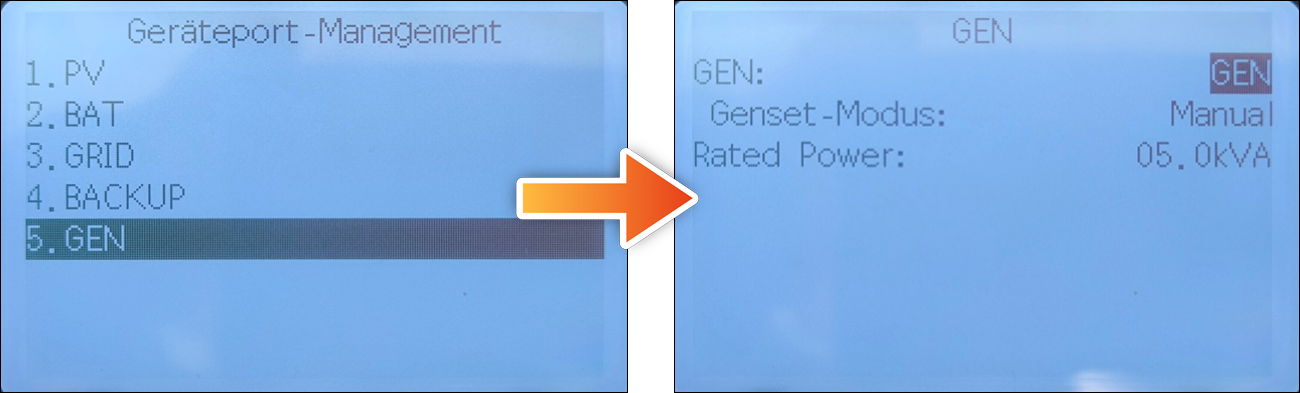

• GEN (Manuell) - Der Port wird als Anschluss von Generatoren geführt. Die Einschaltung des Generators erfolgt manuell.
• Die Zuschaltung des Generators erfolgt 180 Sekunden nach Spannungseingang (Generator läuft warm)
• Als Spannungsquelle der Anlage muss der Sternpunkt des Generators geerdet sein
• Die angegebene max. Scheinleistung darf die des Generators nicht überschreiten
• Während des Generatorbetriebs wird keine DC-generierte Leistung an die AC-Seite abgegeben
• Überschüssige Generatorenergie wird zur Beladung der Batterieschränke angewendet
• Der Generator wird manuell abgeschalten

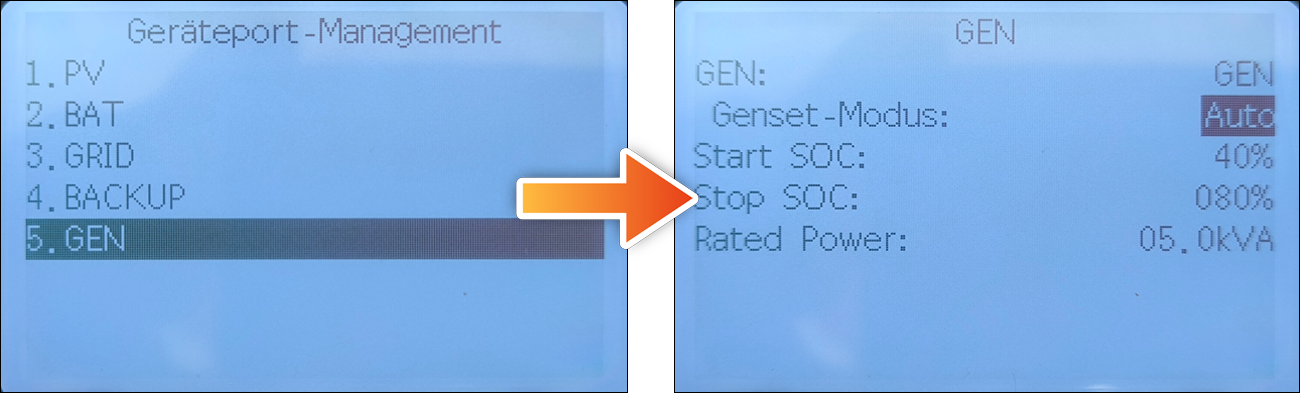

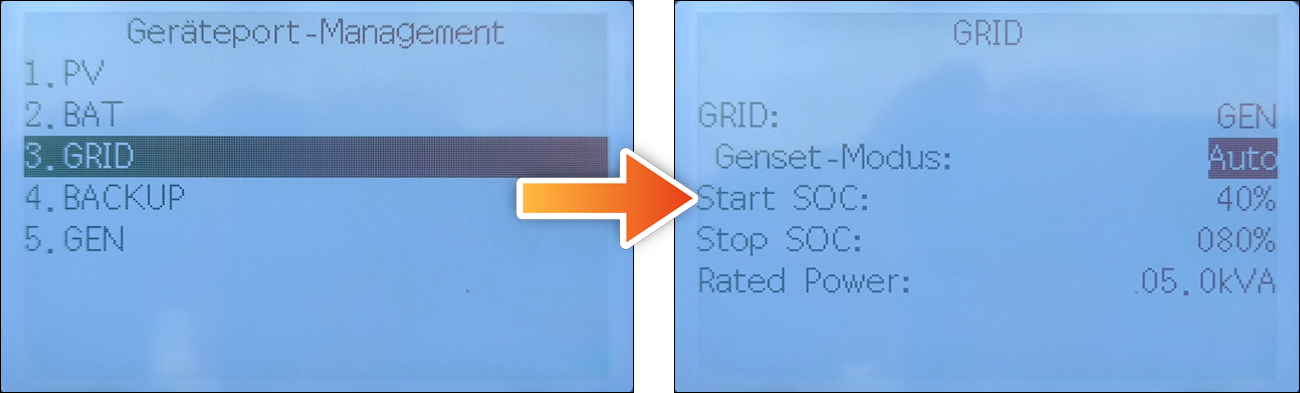

• GEN (Automatisch) - Der Port erlaubt eine automatische Generatorsteuerung, welcher sich nach dem Ladezustand der Batterieschränke richtet.

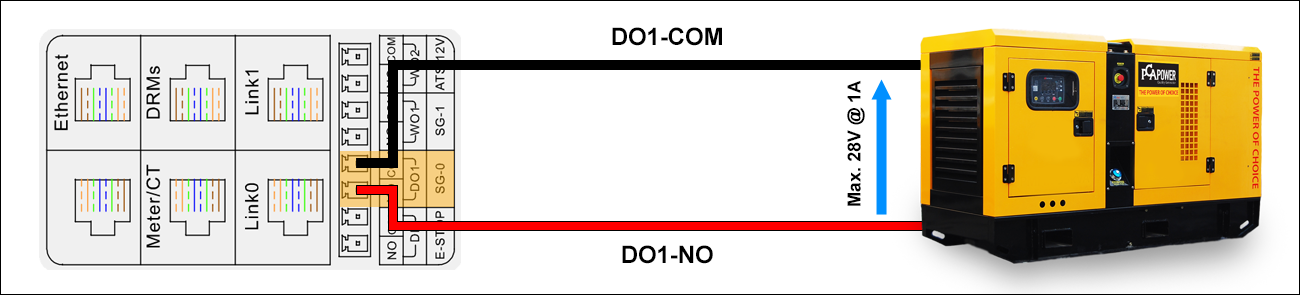

• Die Genset-Steuerleitung wird am Patchbay des Hybridwechselrichters bei "SG-0" (DO1-NO & DO1-COM) angeschlossen (max. 28V @ 1A)
• "SG-0" schaltet durch, wenn der Start-SOC erreicht wird
• Die Zuschaltung des Generators erfolgt 180 Sekunden nach Spannungseingang (Generator läuft warm)
• Als Spannungsquelle der Anlage muss der Sternpunkt des Generators geerdet sein
• Die angegebene max. Scheinleistung darf die des Generators nicht überschreiten
• Während des Generatorbetriebs wird keine DC-generierte Leistung an die AC-Seite abgegeben
• Überschüssige Generatorenergie wird zur Beladung der Batterieschränke angewendet
• Wenn der Stop-SOC erreicht wurde, trennt der Hybridwechselrichter den Generator
• "SG-0" schaltet nach 180 Sekunden frei (Generator kühlt und schaltet sich anschließend ab)

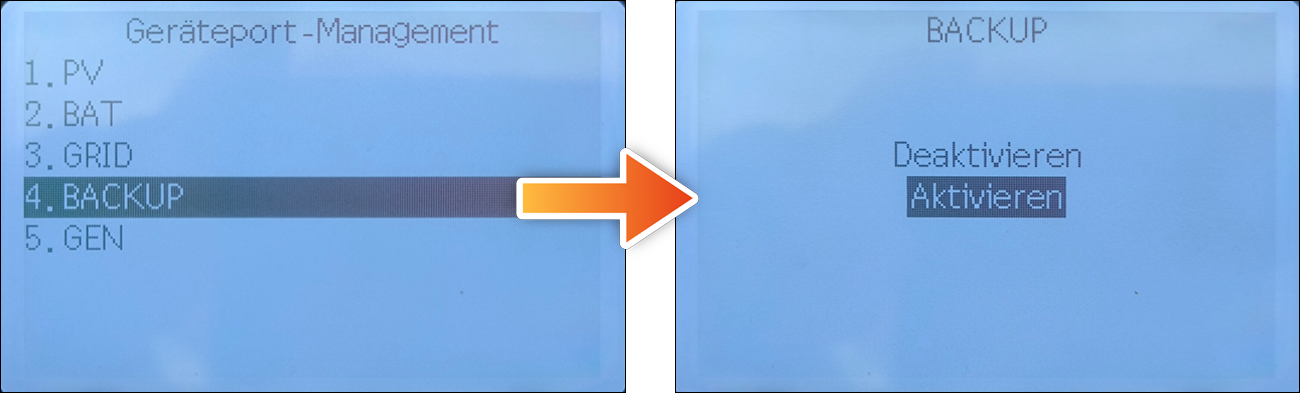

Wählen Sie den Punkt "BACKUP" aus. Dieser Port wird exklusiv zur Versorgung kritischer Verbraucher genutzt. Der Sternpunkt des Hybridwechselrichters wird während des Not- bzw. Ersatzstrombetriebs intern zur Erde gebrückt um eine Insel mit TN-S - Netzform bereitzustellen. Diese Verbindung wird bei Zuschaltung ans Netz oder an einen Generator vorher getrennt um keinen Kurzschluss durch Erde zu erzeugen. Im Bedarfsfall kann die Sternpunkterdung deaktiviert und die Anlage als IT-Netzform betrieben werden. Im normalen netzgekoppelten Betrieb sind GRID- und BACKUP-Port durchgeschliffen.

• Deaktiviert - Der BACKUP-Port bleibt spannungsfrei, der Wechselrichter verbleibt im Fehlerzustand
• Aktiviert - Der Hybridwechselrichter wird zur Spannungsquelle der Anlage und versorgt die kritischen Verbraucher im Ersatzstrombetrieb

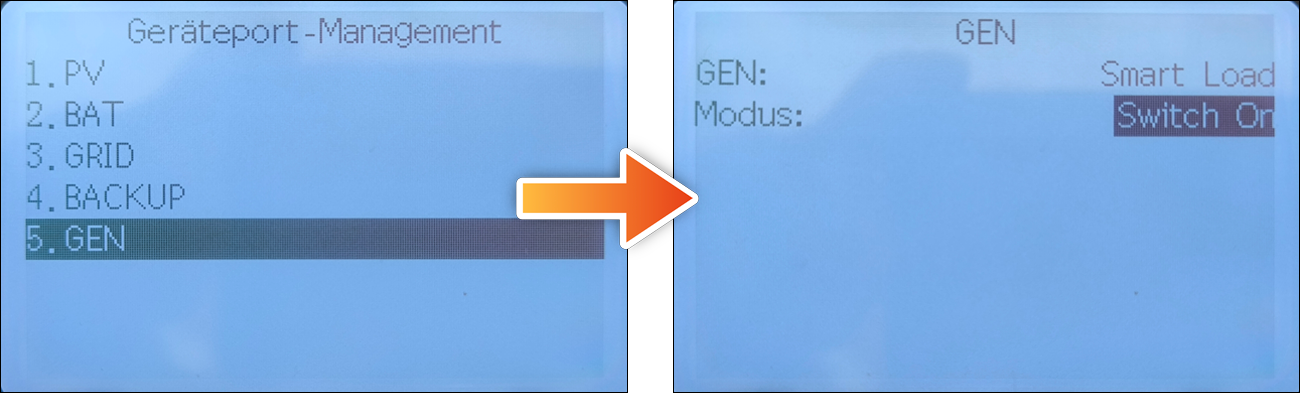

• Smartload - Wenn der GRID-Port für den Generatorbetrieb verwendet wird, kann dieser Port ausschließlich zur Versorgung von Smartloads angewendet werden. Der Betrieb eines zweiten Generators ist nicht möglich. Für erweiterte Steuerungs-Einstellungen empfehlen wir stattdessen das AZZURRO HUB zu verwenden. Weitere Infos zur Nutzung von Smartloads finden Sie hier - Link folgt
