Der Generator speist seine Energie über den GRID-Eingang des Hybridwechselrichters. Die Netzumschaltung, an welcher der Anwender entweder das Netz oder den Generator als Spannungsquelle zuschaltet, soll noch vor dem Messpunkt des Netzaustausches erfolgen. Der Hybridwechselrichter erkennt durch diesen Messpunkt den Bezug netzseitiger Verbraucher und verhindert die Überlastung des Generators bei Beladung des Batteriespeichers. Achten Sie darauf, dass die Phasenreihenfolge des Generators ident zu der des Netzes ist ("ID108 PhaseSequenceError"). Der Sternpunkt des Generators muss an einer niederohmigen Verbindung zum Hauptpotentialausgleich der Anlage geerdet werden. Der Neutralleiter muss aufgrund der Verwendung des potentialfreien Kontaktes für die Genset-Funktion zwischen der Netz- und Ersatzstromseite durchgeschliffen sein um die Funktion der Fehlerstrom-Schutzschalter im Ersatzstrombetrieb zu gewährleisten. Klären Sie mit dem Netzbetreiber ab, ob diese Verbindung zulässig ist.
Während des Ersatzstrombetriebs wird die Betriebsart unter Menü > Systemeinstellungen > Energie-Speichermodus > Off-Grid Priority manuell aktiviert. Wählen Sie als AC-Quelle "DG-Ladung" aus und geben Sie anschließend die Engpassleistung des Generators an. Der Wechselrichter haushaltet die Energie entsprechend um den Generator nicht zu überlasten.
Stellen Sie den Steuerstromkreis zwischen dem Hybridwechselrichter und dem Genset-Anschluss des Generators her.
Wenn der Genset-Kontakt des Generators potentialfrei ist, sind folgende Kontakte zu verwenden:
Die Anlage befindet sich bei einem Netzausfall im Ersatzstrombetrieb. Zur Vorbereitung des Generatorbetriebs stellen Sie den Off-Grid Priority Modus am Hybridwechselrichter ein und stellen den Netzumschalter auf den Generatoreingang. Der Batteriespeicher versorgt die kritischen Verbraucher am LOAD-Ausgang bis dieser die EoD-Entladetiefe ("End Of Discharge") + 2% erreicht. Ab diesen Ladestand wird der potentialfreie Kontakt geschalten und der Generator erhaltet das Startsignal (Genset). Alternative Konditionen zur Schaltung des Kontaktes sind die BMS-seitige Abregelung des Entladestroms auf 0A oder das Erreichen der Mindestbatteriespannung.
INFO: Für die Nutzung des Generatormodus innerhalb einer Kaskade wird eine spezielle Firmware benötigt - (Link folgt)
Im Off-Grid Priority-Modus verweilt der Hybridwechselrichter bei ausreichender Speicherkapazität und PV-Erzeugung bevorzugt im Inselbetrieb und koppelt sich erst zur Beladung des Speichers zu einer netzseitigen Wechselstromquelle. Der Anwender kann hierbei definieren, ob diese Quelle der Netzanschluss der Anlage oder ein Generator (Dieselaggregat, Zapfwellengenerator) ist. Diese Anleitung verdeutlicht den Generatorbetrieb innerhalb einer Anlage mit externer Netzumschaltung einschließlich der Genset-Steuerung.

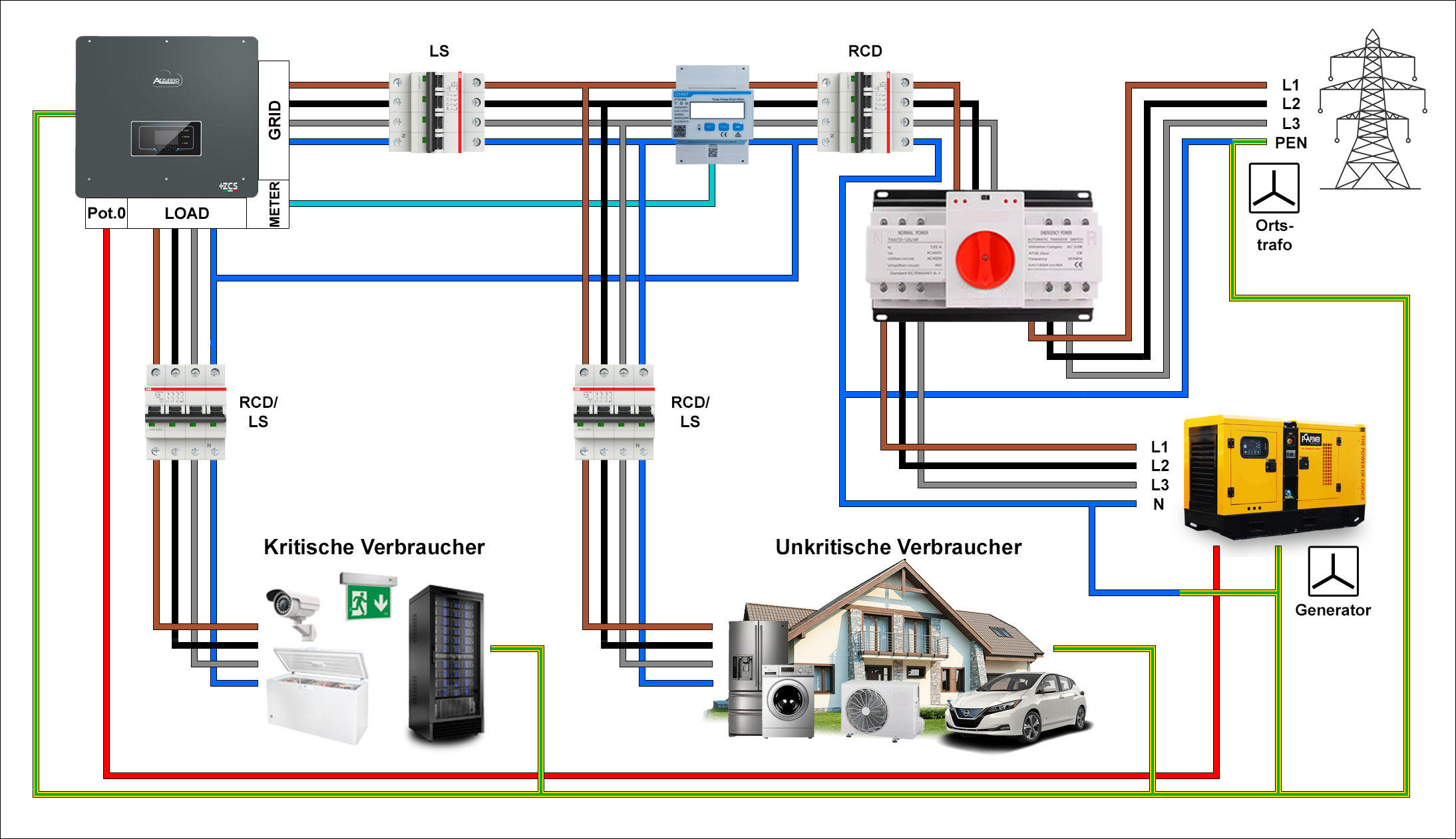

Der Generator speist seine Energie über den GRID-Eingang des Hybridwechselrichters. Die Netzumschaltung, an welcher der Anwender entweder das Netz oder den Generator als Spannungsquelle zuschaltet, soll noch vor dem Messpunkt des Netzaustausches erfolgen. Der Hybridwechselrichter erkennt durch diesen Messpunkt den Bezug netzseitiger Verbraucher und verhindert die Überlastung des Generators bei Beladung des Batteriespeichers. Achten Sie darauf, dass die Phasenreihenfolge des Generators ident zu der des Netzes ist ("ID108 PhaseSequenceError"). Der Sternpunkt des Generators muss an einer niederohmigen Verbindung zum Hauptpotentialausgleich der Anlage geerdet werden. Der Neutralleiter muss aufgrund der Verwendung des potentialfreien Kontaktes für die Genset-Funktion zwischen der Netz- und Ersatzstromseite durchgeschliffen sein um die Funktion der Fehlerstrom-Schutzschalter im Ersatzstrombetrieb zu gewährleisten. Klären Sie mit dem Netzbetreiber ab, ob diese Verbindung zulässig ist.

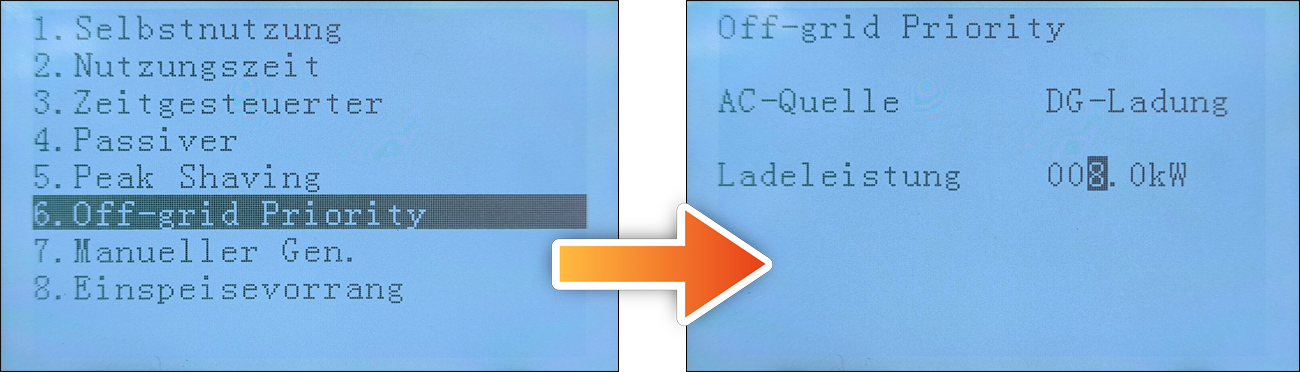

Während des Ersatzstrombetriebs wird die Betriebsart unter Menü > Systemeinstellungen > Energie-Speichermodus > Off-Grid Priority manuell aktiviert. Wählen Sie als AC-Quelle "DG-Ladung" aus und geben Sie anschließend die Engpassleistung des Generators an. Der Wechselrichter haushaltet die Energie entsprechend um den Generator nicht zu überlasten.

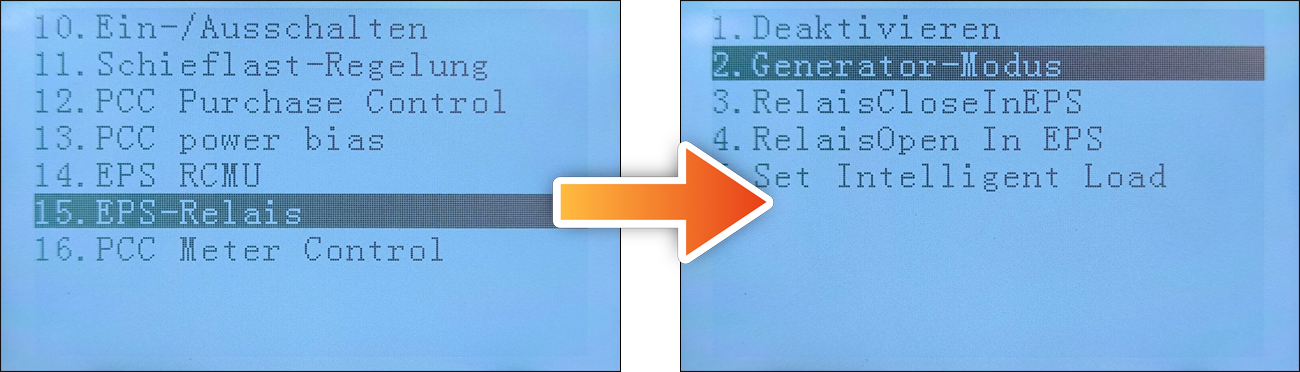

Navigieren Sie danach auf Menü > Erweiterte Einstellungen > EPS-Relais und wählen Sie als Steuerung "Generator-Modus".

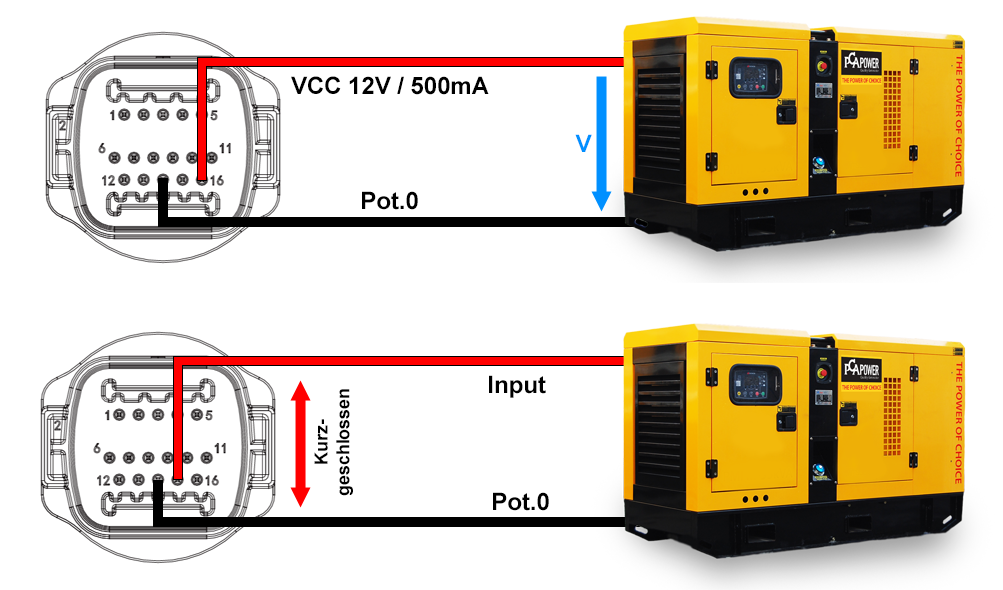

Stellen Sie den Steuerstromkreis zwischen dem Hybridwechselrichter und dem Genset-Anschluss des Generators her.
Wenn der Genset-Kontakt des Generators potentialfrei ist, sind folgende Kontakte zu verwenden:
- Pin 16: Spannungsversorgung (12V @ 500mA)
- Pin 14: Potentialfreier Schaltkontakt
Wenn der Genset-Kontakt des Generators potentialbehaftet ist, sind folgende Kontakte zu verwenden:
- Pin 15: Potentialfreier Eingangskontakt
- Pin 14: Potentialfreier Schaltkontakt
Die Anlage befindet sich bei einem Netzausfall im Ersatzstrombetrieb. Zur Vorbereitung des Generatorbetriebs stellen Sie den Off-Grid Priority Modus am Hybridwechselrichter ein und stellen den Netzumschalter auf den Generatoreingang. Der Batteriespeicher versorgt die kritischen Verbraucher am LOAD-Ausgang bis dieser die EoD-Entladetiefe ("End Of Discharge") + 2% erreicht. Ab diesen Ladestand wird der potentialfreie Kontakt geschalten und der Generator erhaltet das Startsignal (Genset). Alternative Konditionen zur Schaltung des Kontaktes sind die BMS-seitige Abregelung des Entladestroms auf 0A oder das Erreichen der Mindestbatteriespannung.
Der Hybridwechselrichter initiiert einen Countdown von 180s um den Generator warmlaufen zu lassen. Nach Ablauf des Countdowns wird das Bypassrelais zwischen GRID-Eingang und LOAD-Ausgang geschlossen und die Versorgung der kritischen Verbraucher am LOAD beginnt. Wenn die Versorgung der Anlage nicht die max. verfügbare Generatorleistung benötigt, wird die verbleibende Differenz zur Beladung des Batteriespeichers angewendet bis dieser den Ladestand von 100% erreicht hat. Währenddessen wird anfallende PV-Erzeugung ebenfalls in den Batteriespeicher geladen. Während des Generatorbetriebs speist der Hybridwechselrichter keine PV- oder Batterieenergie in die Wechselstromseite um eine Einspeisung in den Generator zu verhindern. Die Beladung des Speichers wird gestoppt, wenn der EPS-Sicherheitspuffer gedeckt wurde (100% - EOD + EPS-Sicherheitspuffer).
Beispiel: EOD = 90%, EPS-Sicherheitspuffer = 50%
100% - 90% + 50% = 60%
Der Hybridwechselrichter entkoppelt sich nach gedeckten EPS-Sicherheitspuffers und einem Ladestand von 60% vom Generator und versorgt die Lasten am LOAD-Ausgang wieder durch den Batteriespeicher plus vorhandener PV-Erzeugung. Der Schaltkontakt des Genset wird 3 Minuten nach Umschaltung geöffnet um den Generator abzuschalten.
Wenn die Versorgung über den Generator nicht mehr benötigt wird, stellen Sie die Betriebsart unter Menü > Systemeinstellungen > Energie-Speichermodus in den Selbstnutzungsmodus zurück. Stellen Sie den Netzumschalter wieder auf den Netzzugang um. Der Hybridwechselrichter initiiert bei vorhandener Netzspannung innerhalb der gültigen Grenzwerte einen Countdown von 300s für die Rückkopplung ans Netz.
Wenn die RS485-Schnittstelle des Hybridwechselrichters nicht anderweitig verwendet wird, kann der Betriebsmodus während eines Netzausfalls über eine RS485-Steuerung automatisch umgestellt werden. Das benötigte Modbusprotokoll erhalten Sie vom Support nach Unterzeichnung einer NDA.
