ACHTUNG!: Bei der Anwendung von Steuergeräten ohne dedizierter Anbindung ans AZZURRO HUB garantiert ZCS keinen fehlerfreien Betrieb. Für weitere Fragen wenden Sie sich bitte an den ZCS-Support. Zum besseren Verständnis dieser Anleitung ist es unerlässlich, die Funktion Modbus Slave TCP zu verstehen.
WICHTIG!: Zur Verwendung der myPV AC THOR/ELWA darf keine Nulleinspeisung aktiv sein! Die Ansteuerung der Heizstäbe ist allein vom gemessenen Netzaustausch abhängig.
WICHTIG!: Zur Verwendung der myPV AC THOR/ELWA darf keine Nulleinspeisung aktiv sein! Die Ansteuerung der Heizstäbe ist allein vom gemessenen Netzaustausch abhängig.
Die myPV AC THOR und ELWA-Steuerkonsolen wenden die überschüssige Energie, welche ins Netz eingespeist werden würde, zur Nutzung von Heizstäben an. An der myPV-Steuerkonsole kann unter Anderem die Anbindung zum AZZURRO Wechselrichter (der mit dem Energy-Meter verbunden ist), per ModbusRTU (kabelgebunden) ausgewählt werden. Diese Funktion ist hier jedoch nicht möglich, da sowohl die Steuerkonsole als auch das AZZURRO HUB als Master arbeiten und durch die Verschaltung beider Geräte am selben Kommunikationsbus ein Buskonflikt entsteht.
Als Alternative soll die Funktion "ModbusTCP" ausgewählt werden. Die myPV-Steuerkonsole sendet die ModbusTCP-Telegramme über das Netzwerk an das AZZURRO HUB. Dieses wandelt die ModbusTCP-Telegramme in ModbusRTU-Telegramme um und umgekehrt für Antworten vom auszulesenden Slave an die myPV-Steuerkonsole. Je nach angewandten Anlagenschema kann diese Kommunikation folgends realisiert werden:
- Der Energy-Meter ist mit dem Hybridwechselrichter verbunden
- Dieser sendet Lesebefehle an den Energy-Meter und erhaltet den gemessenen Wert am Netzanschlusspunkt
- Das Messregister am Wechselrichter lautet 1160(DEZ), ein positiver Wert entspricht einer Einspeisung
- Die myPV Steuerkonsole kommuniziert über die IP-Adresse des AZZURRO HUBs und nutzt den Port 55400
- myPV sendet Lesebefehl ans HUB > HUB leitet weiter an HYD -> HYD antwortet mit Wert des Registers 1160 ans HUB -> HUB leitet Antwort weiter an myPV
- Der Energy-Meter ist mit dem AZZURRO HUB verbunden
- Das Messregister des Energy-Meters lautet 8210(DEZ), ein positiver Wert entspricht einer Einspeisung
- Die myPV Steuerkonsole kommuniziert über die IP-Adresse des AZZURRO HUBs und nutzt den Port 55401
- myPV sendet Lesebefehl > HUB leitet weiter an Energy-Meter -> Energy-Meter antwortet an HUB -> HUB leitet Antwort weiter an myPV
Einstellung am myPV AC THOR/ELWA:
Öffnen Sie den folgenden Link für das von myPV bereitgestellte Anleitungsvideo - https://www.youtube.com/watch?v=WLtPY7hgETY
Öffnen Sie den folgenden Link für das von myPV bereitgestellte Anleitungsvideo - https://www.youtube.com/watch?v=WLtPY7hgETY
ACHTUNG: Änderungen an der Weboberfläche von myPV-Produkten vorenthalten! Für weitere Informationen wenden Sie sich an myPV!

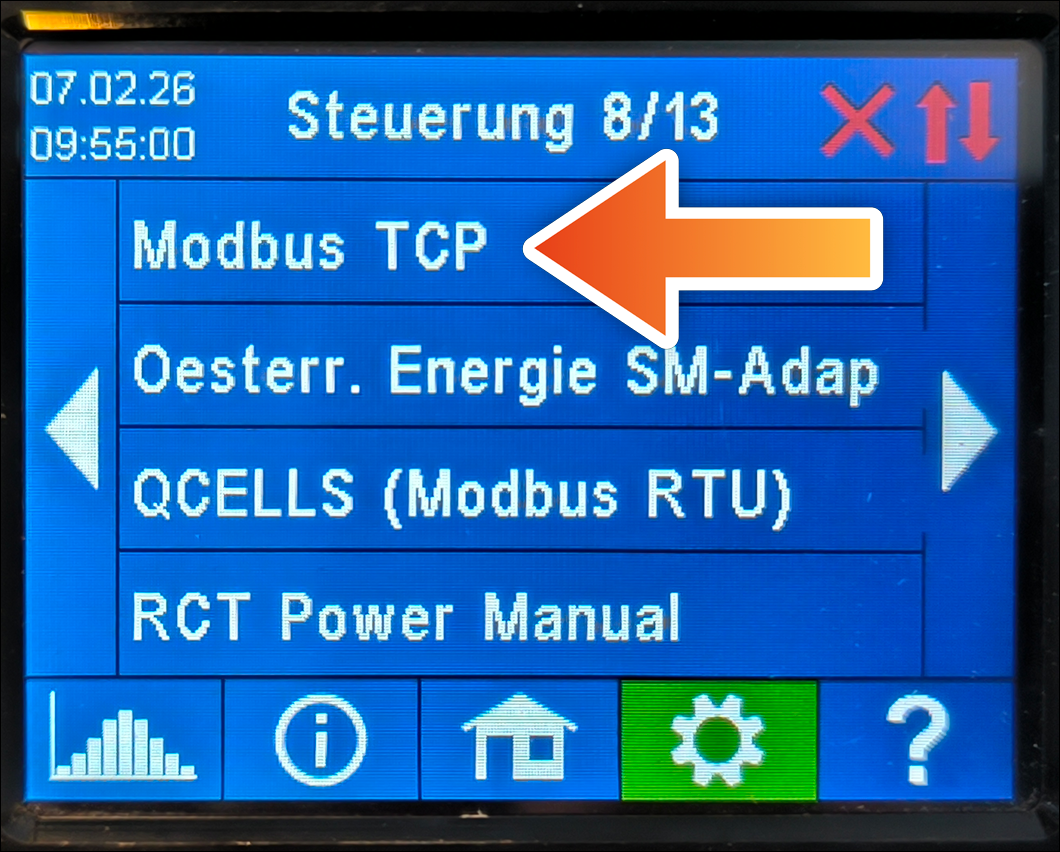

Navigieren Sie am myPV AC THOR/ELWA zu Einstellungen (Zahnrad) > Steuerung und wählen Sie "ModbusTCP" aus.

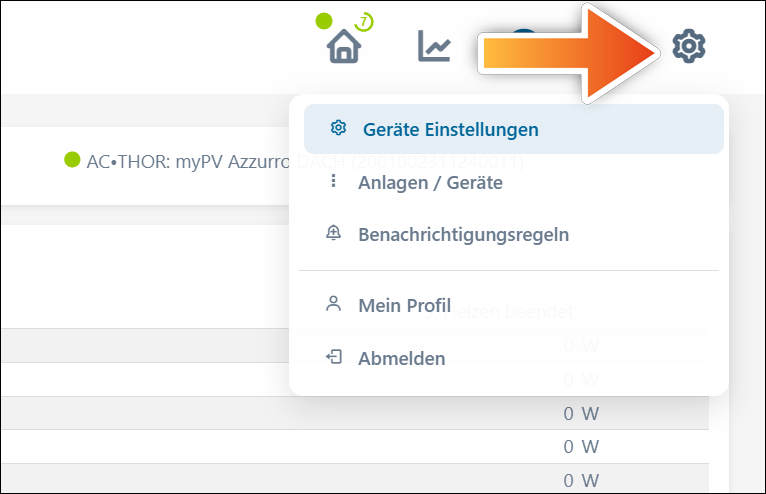

Rufen Sie den Webserver des myPV AC THOR/ELWA über die myPV-Cloud auf. Navigieren Sie zu Einstellungen (Zahnrad) > Geräte Einstellungen > Steuerungs-Einstellungen.

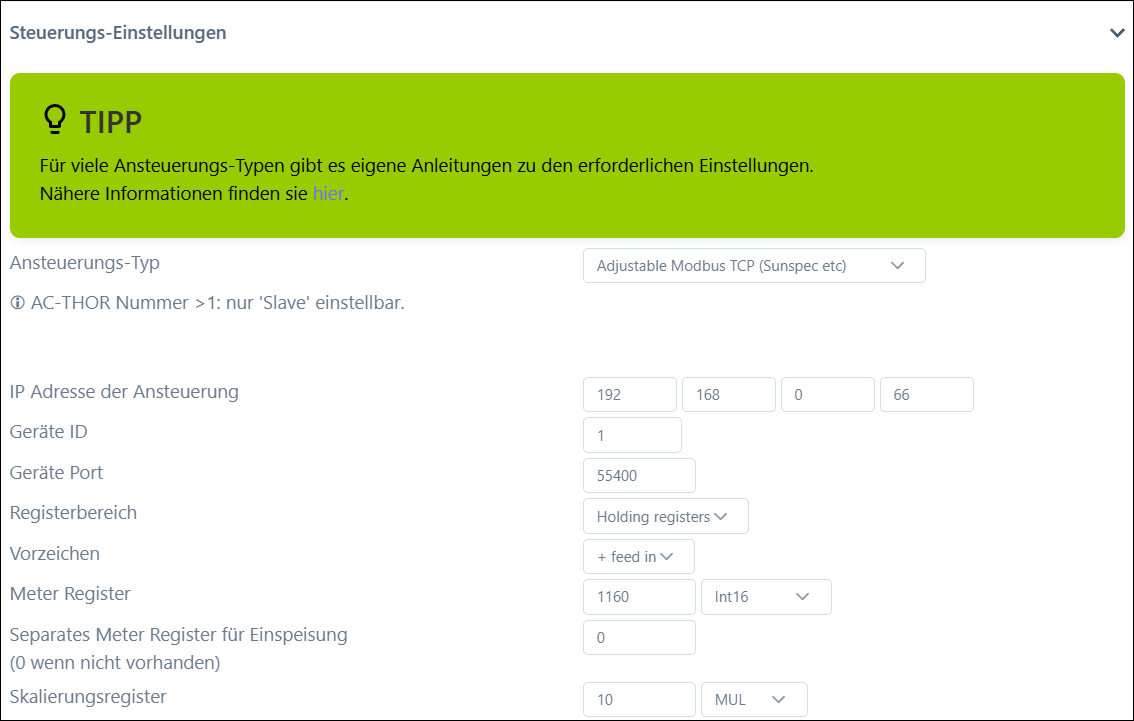

Anlagenschema HYD-Master:
- Ansteuerungstyp: Adjustable Modbus TCP
- IP-Adresse: IP-Adresse des HUBs
- Geräte-ID: Modbusadresse des Hybridwechselrichters (Standardwert "1")
- Geräte-Port: 55400
- Registerbereich: Holding Registers (0x03)
- Vorzeichen: + Feed In (Einspeisung)
- Meter-Register: 1160 / Int16
- Skalierungsregister: 10x Multiplikator

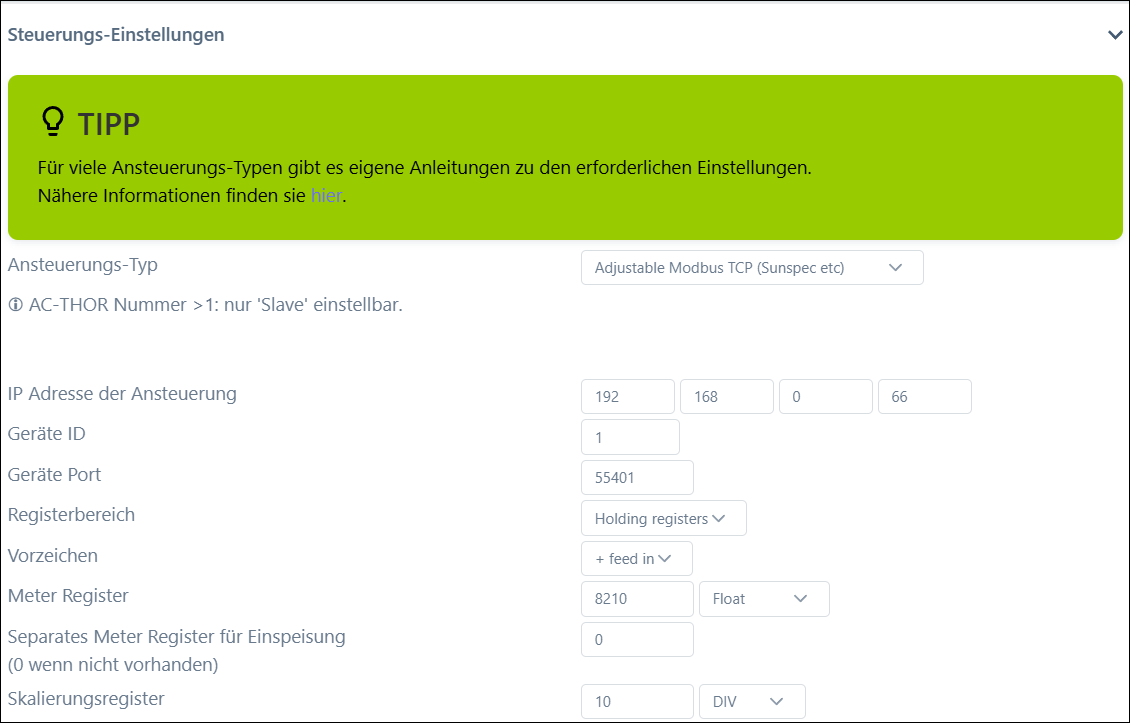

Anlagenschema EMS-HUB:
- Ansteuerungstyp: Adjustable Modbus TCP
- IP-Adresse: IP-Adresse des HUBs
- Geräte-ID: 1
- Geräte-Port: 55401
- Registerbereich: Holding Registers (0x03)
- Vorzeichen: + Feed In (Einspeisung)
- Meter-Register: 8210 / Float
- Skalierungsregister: 10x Division
