Anlagenschema HYD-Master

    Urheber: Mergim Morina
    Veröffentlicht: 02.02.2026

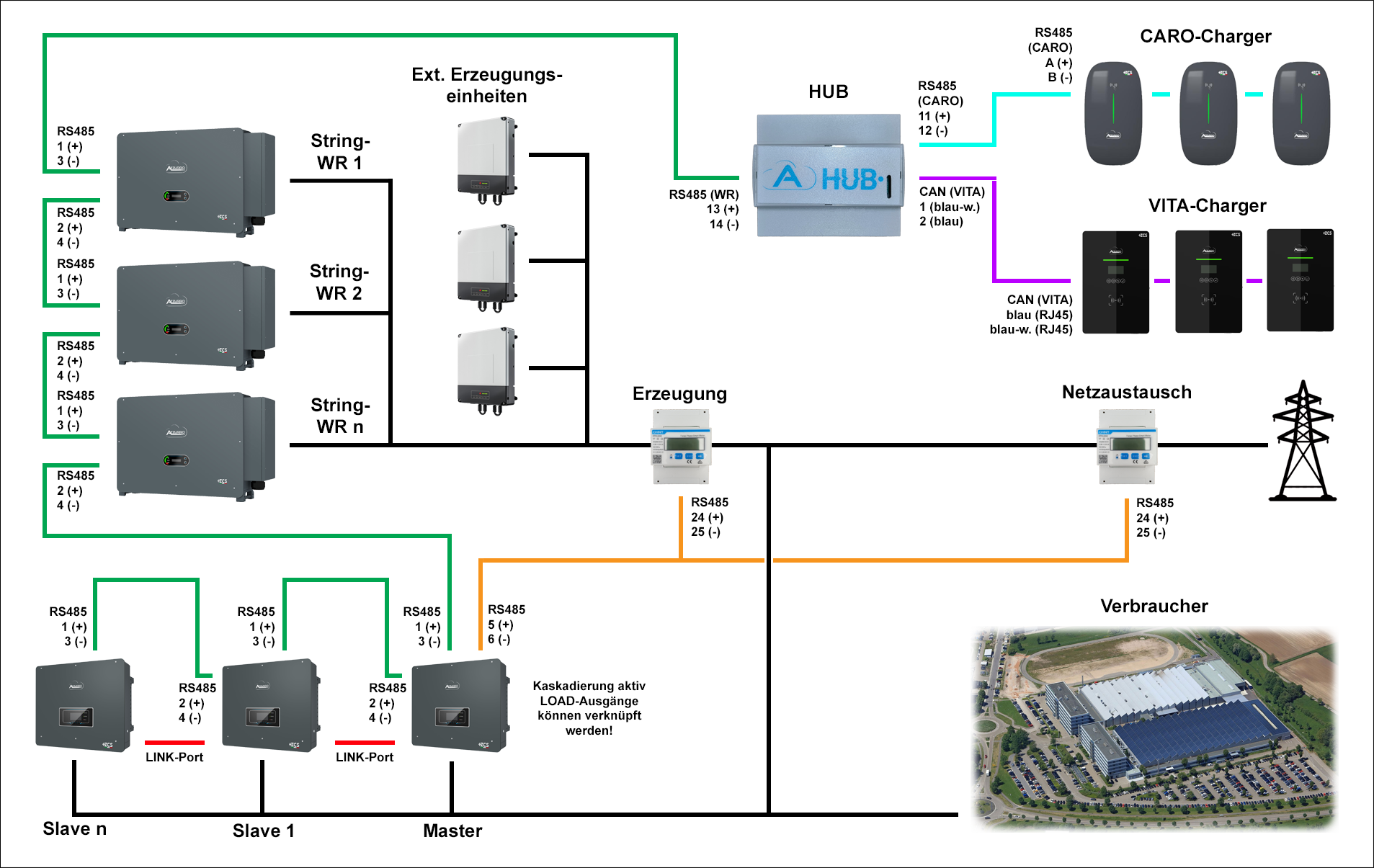

    Für die Verwendung des AZZURRO HUB als zentrales EMS kann das unten abgebildete Anlagenschema angewendet werden. Folgende Möglichkeiten stünden somit zur Verfügung:
    • Kombinierung von AZZURRO HYD und KTL innerhalb einer Anlage
    • Korrekte Speicherverwaltung mit zusätzlicher AC-Beladung durch AZZURRO KTL oder externen Erzeugungseinheiten
    • Kaskadierung von Hybridwechselrichtern und Verknotung aller LOAD-Ausgänge zu einem Strang

    ACHTUNG: Bei diesem Anschlussschema ergeben sich folgende Limitationen:
    • Es können keine PowerMagic in der Anlage gleichzeitig betrieben werden! Wenden Sie stattdessen das alternative Anschlussschema an - Anlagenschema EMS-HUB


    HUB-Revision 1:




    HUB-Revision 2:

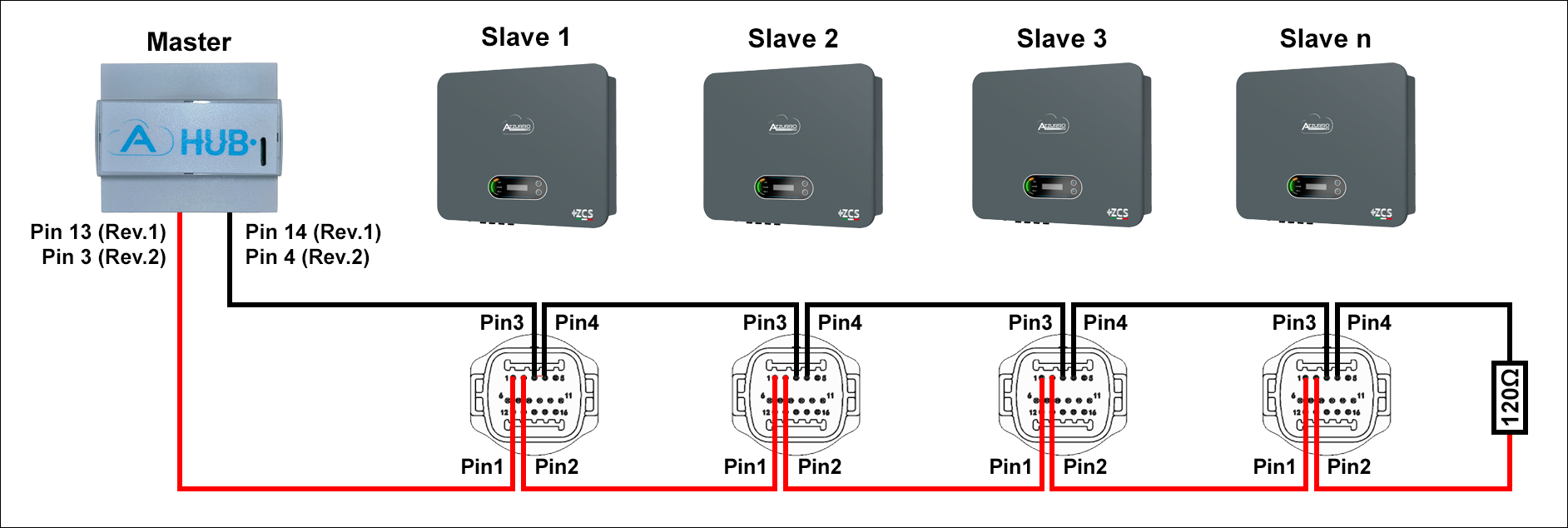

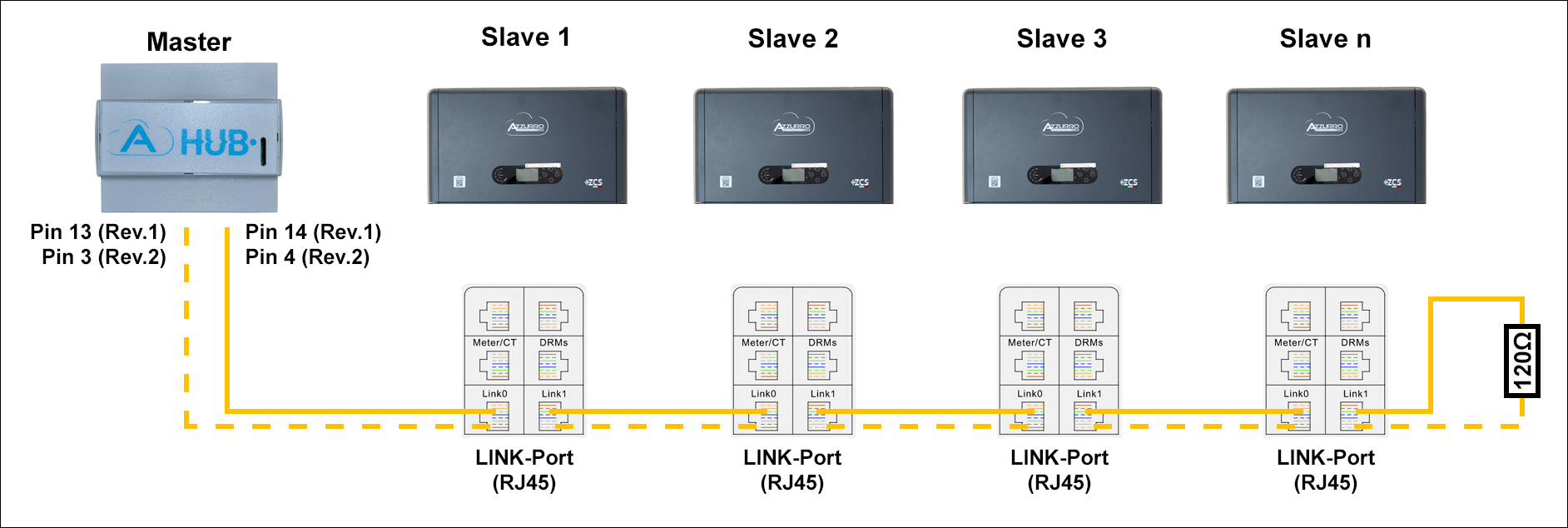

    RS485 (Wechselrichter):
    Revision 1:
    HUB (Pin 13) -> Wechselrichter 1 (Pin 1)
    HUB (Pin 14) -> Wechselrichter 1 (Pin 3)

    Revision 2:
    HUB (Pin 13) -> Wechselrichter 1 (Pin 1)
    HUB (Pin 14) -> Wechselrichter 1 (Pin 3)

    Wechselrichter 1 (Pin 2) -> Wechselrichter n (Pin 1)
    Wechselrichter 1 (Pin 4) -> Wechselrichter n (Pin 3)


    Die AZZURRO Wechselrichter werden per Daisy-Chain miteinander zu einem Datenbus ans AZZURRO HUB angeschlossen. Jedem Gerät muss eine eindeutige Modbusadresse zugewiesen werden, entweder direkt am Display des Gerätes oder über die AZZURRO Operators App. Die physikalischen Anschlüsse der einzelnen Geräte unterliegen hierbei keiner strikten Reihenfolge. Bis zu 32 Wechselrichter können an den RS485-Bus angeschlossen werden. Es empfiehlt sich den Bus am letzten Wechselrichter mit einem 120Ohm-Widerstand zu terminieren um Störsignale zu unterbinden.

    • Modbusadresse: Eindeutige Zuweisung für jedes Gerät
    • Baudrate: 9600bps
    • Stopbit: 1-Bit
    • Paritätsbit: Keine



    RS485 (Energy-Meter):
    Master-HYD (Pin 5) - > Meter 1 (Pin 5)
    Master-HYD (Pin 6) -> Meter 1 (Pin 6)

    Meter 1 (Pin 24) - > Meter n (Pin 24)
    Meter 1 (Pin 25) -> Meter n (Pin 25)


    Bis zu vier Meter können per Daisy-Chain zu einem Bus an den Master-Hybridwechselrichter angeschlossen werden. Auch hier muss jedem Meter eine eindeutige Modbusadresse zwischen 1-4 zugewiesen werden, wobei die Adresse 1 immer für den Netzaustausch gilt. Auch hier unterliegen die physikalischen Anschlüsse der einzelnen Geräte keiner strikten Reihenfolge. Es empfiehlt sich den Bus am letzten Meter mit einem 120Ohm-Widerstand zu terminieren um Störsignale zu unterbinden.

    • Modbusadresse: 1 (Netzaustausch), 2-4 (bis zu 3 Stk. Erzeuger)
    • Baudrate: 9600bps
    • Stopbit: 1-Bit
    • Paritätsbit: Keine



    RS485 (CARO):
    Revision 1:
    HUB (Pin 11) -> CARO 1 (Pin A)
    HUB (Pin 12) -> CARO 1 (Pin B)

    Revision 2:
    HUB (Pin 7) -> CARO 1 (Pin A)
    HUB (Pin 8) -> CARO 1 (Pin B)

    CARO 1 (Pin A) -> CARO n (Pin A)
    CARO 1 (Pin B) -> CARO n (Pin B)


    Es können max. 32 CARO-Charger an den vom HUB bereitgestellten RS485-Bus angeschlossen werden. Eine eindeutige Adressierung jedes Chargers ist Voraussetzung für eine funktionierende Kommunikation. Die physikalischen Anschlüsse der einzelnen Geräte unterliegen hierbei keiner strikten Reihenfolge. In der folgenden Anleitung wird die Konfiguration der CARO-Charger thematisiert - Anbindung der CARO-Charger

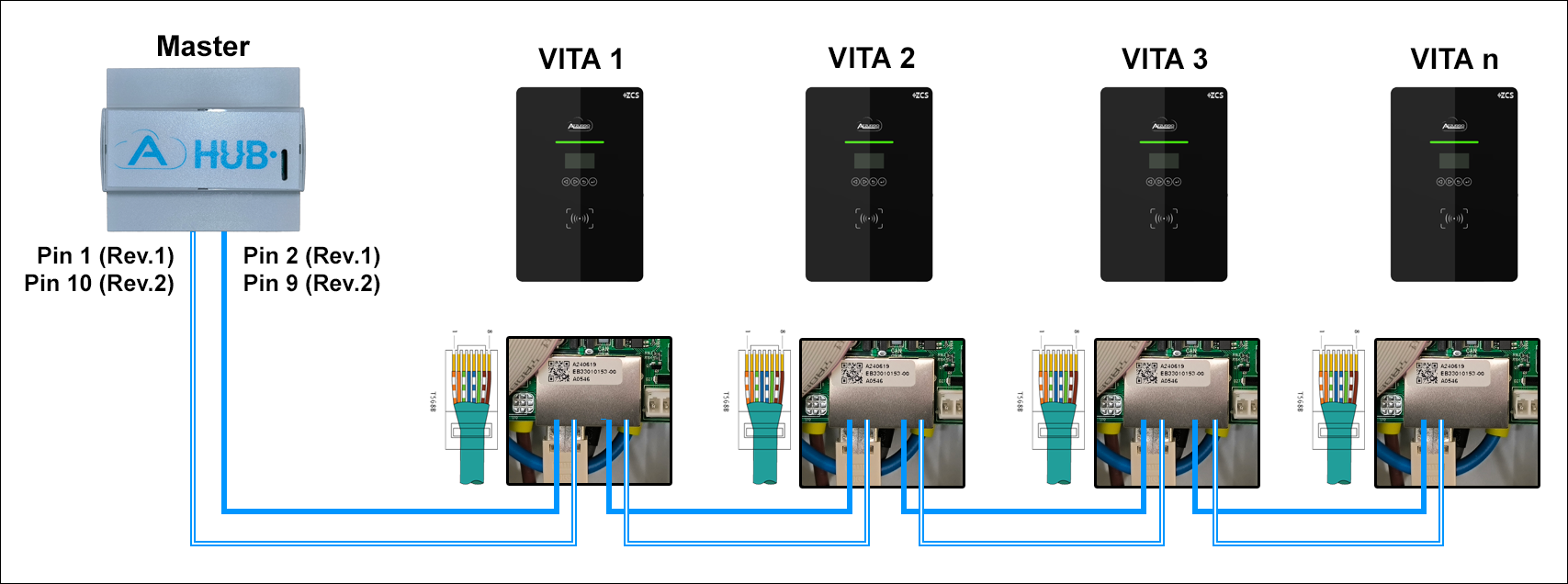

    CAN (VITA):
    Revision 1:
    HUB (Pin 1, blau-weiß) -> VITA 1 (RJ45 TIA-568B)
    HUB (Pin 2, blau) -> VITA 1 (RJ45 TIA-568B)

    Revision 2:
    HUB (Pin 9, blau) -> VITA 1 (RJ45 TIA-568B)
    HUB (Pin 10, blau-weiß) -> VITA 1 (RJ45 TIA-568B)

    VITA 1 (RJ45 TIA-568B) -> VITA n (RJ45 TIA-568B)
    VITA 1 (RJ45 TIA-568B) -> VITA n (RJ45 TIA-568B)


    Es können max. 8 VITA-Charger an den vom HUB bereitgestellten CAN-Bus angeschlossen werden. Achten Sie auf die Pinbelegung der Netzwerkkabel, die VITA-Charger benötigen zur Kommunikation die blaue und blau-weiße Adern (TIA-568B). Die Adressierung dieser Charger erfolgt automatisch und muss nicht manuell eingestellt werden. Stellen Sie sicher, dass sich die Charger im "Plug & Play" Modus befinden:

    • Ganz rechte Taste für ~3 Sekunden gedrückt halten
    • Passwort 123456 eingeben
    • Setting > Set Mode > Plug & Play
    • Neustart abwarten



    EMS-Konfiguration am AZZURRO-HUB:

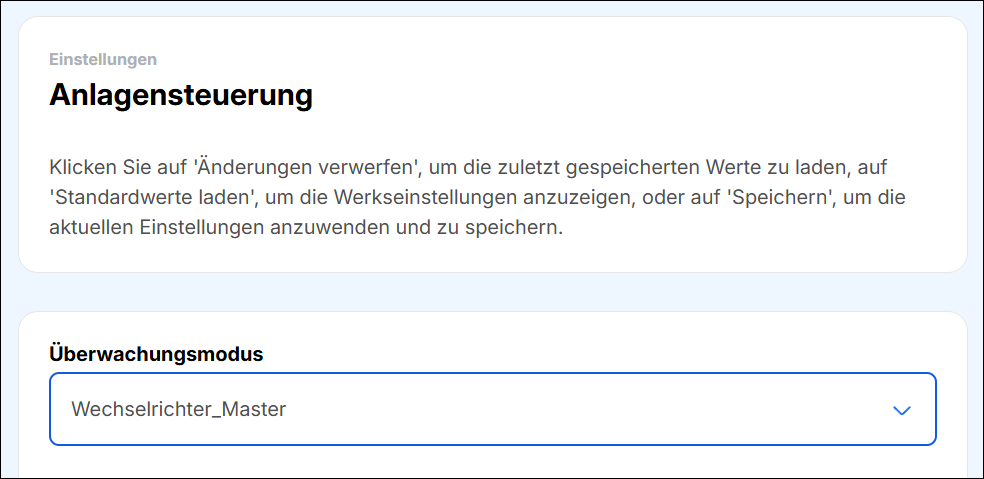

    Navigieren Sie im Lokalserver des AZZURRO HUBs zum Menüpunkt Einstellungen > Anlagensteuerung und wählen Sie die Option "Wechselrichter-Master" aus. Der Master-Hybridwechselrichter wird somit als Quelle des Netzaustausches definiert.

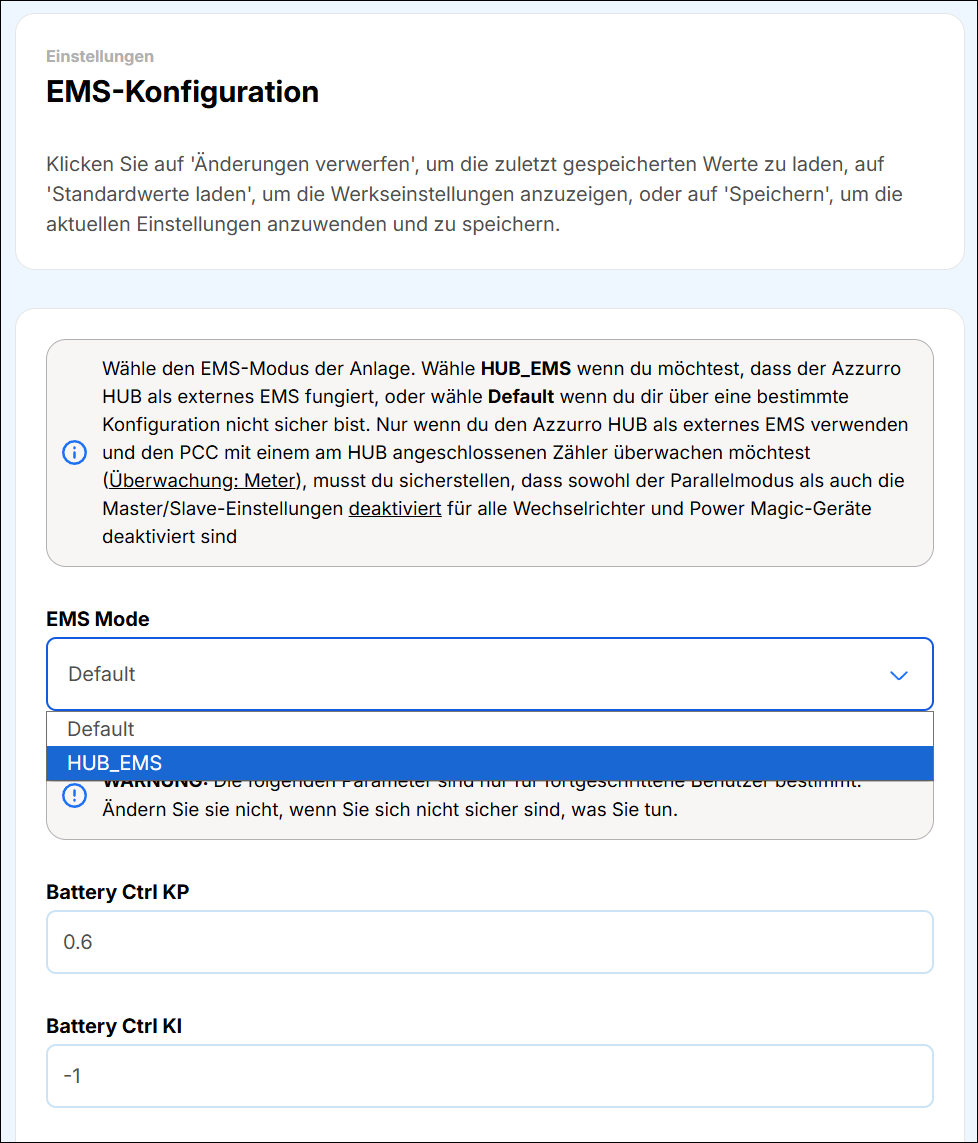

    Navigieren Sie danch zum Menüpunkt Einstellungen > EMS-Konfiguration und wählen Sie die Option "EMS-HUB" aus.  Diese Option übeträgt das Energiemanagement der Anlage an das AZZURRO HUB. Die Alternative "Default" sollte nur gewählt werden, wenn die Nutzung von dynamischen Stromtarifen und anderen erweiterten Regelungen nicht erstrebt wird.
