Veröffentlicht: 02.02.2026

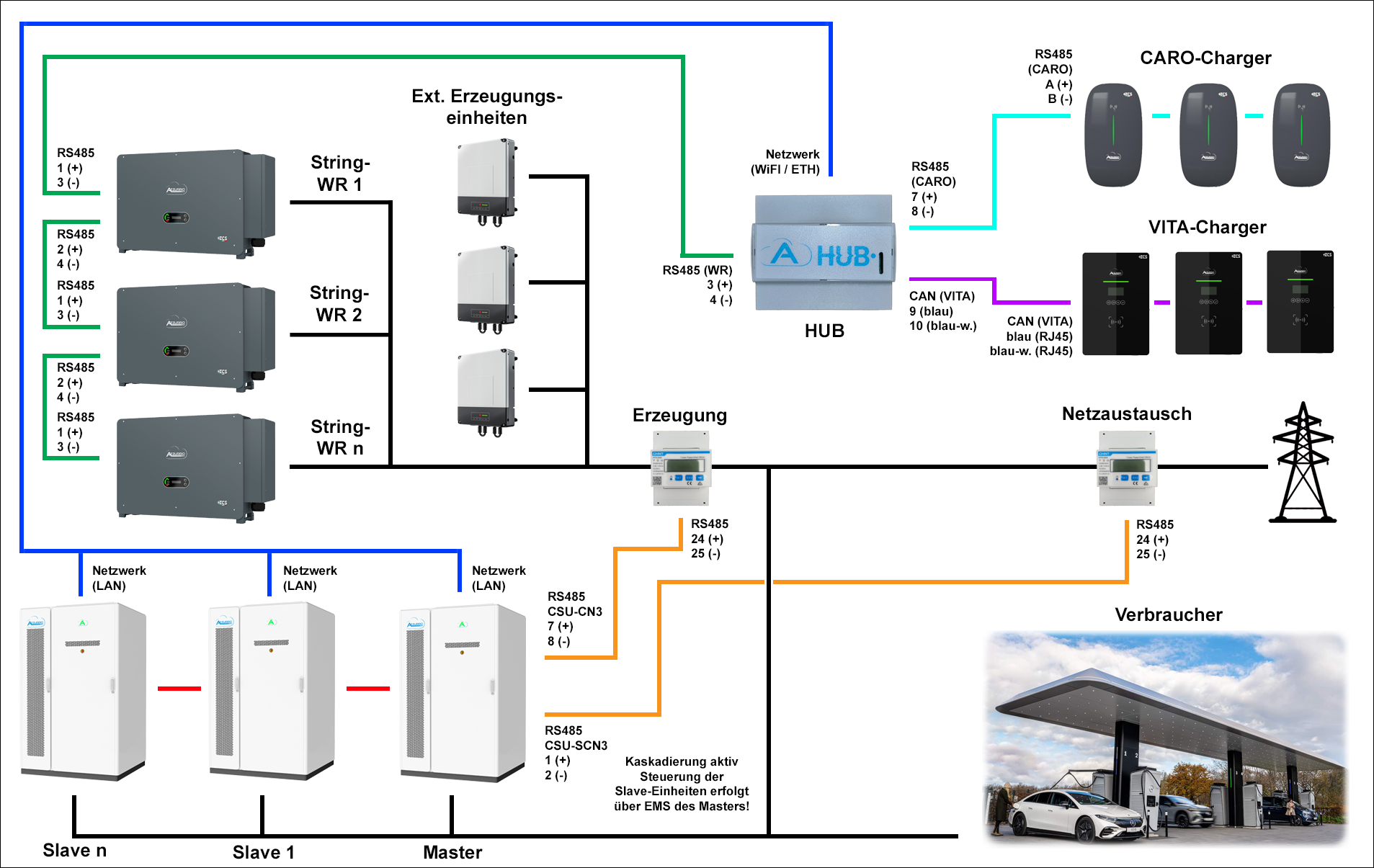

Wenn eine bestehende Anlage mit AZZURRO PowerMagic aufgerüstet werden soll kann das unten abgebildete Anlagenschema angewendet werden. ZCS empfiehlt wenn möglich das Anlagenschema EMS-HUB anzuwenden. Folgende Möglichkeiten stünden somit zur Verfügung:
- Kombinierung von AZZURRO PowerMagic und KTL innerhalb einer Anlage
- Korrekte Speicherverwaltung mit zusätzlicher AC-Beladung durch AZZURRO KTL oder externen Erzeugungseinheiten
ACHTUNG: Bei diesem Anschlussschema ergeben sich folgende Limitationen:
- Hier gilt der AZZURRO PowerMagic als einziger Batteriespeicher. Zur Nutzung mit AZZURRO Hybridwechselrichter samt gekoppelten Batteriespeichern muss die oben genannte Alternative angewendet werden.
HUB-Revision 1:
HUB-Revision 2:

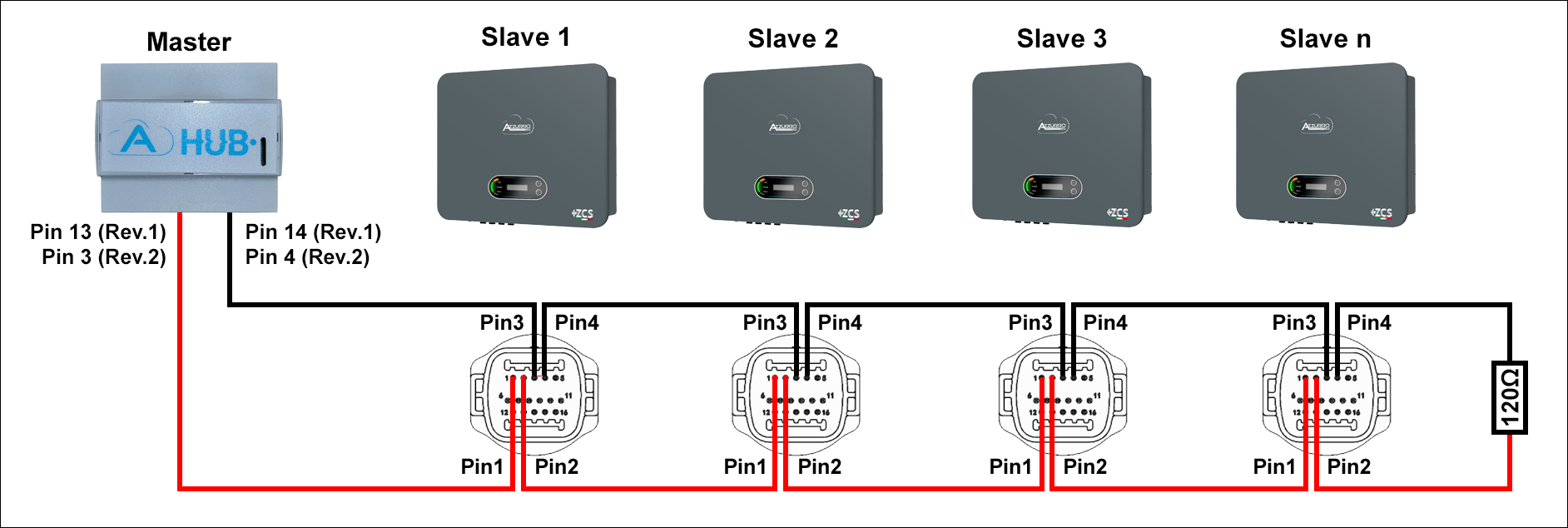

RS485 (Wechselrichter):
Revision 1:
HUB (Pin 13) -> Wechselrichter 1 (Pin 1)HUB (Pin 14) -> Wechselrichter 1 (Pin 3)
Revision 2:
HUB (Pin 13) -> Wechselrichter 1 (Pin 1)
HUB (Pin 14) -> Wechselrichter 1 (Pin 3)
Wechselrichter 1 (Pin 2) -> Wechselrichter n (Pin 1)
Wechselrichter 1 (Pin 4) -> Wechselrichter n (Pin 3)
Die AZZURRO Wechselrichter werden per Daisy-Chain miteinander zu einem Datenbus ans AZZURRO HUB angeschlossen. Jedem Gerät muss eine eindeutige Modbusadresse zugewiesen werden, entweder direkt am Display des Gerätes oder über die AZZURRO Operators App. Die physikalischen Anschlüsse der einzelnen Geräte unterliegen hierbei keiner strikten Reihenfolge. Bis zu 32 Wechselrichter können an den RS485-Bus angeschlossen werden. Es empfiehlt sich den Bus am letzten Wechselrichter mit einem 120Ohm-Widerstand zu terminieren um Störsignale zu unterbinden.
- Modbusadresse: Eindeutige Zuweisung für jedes Gerät
- Baudrate: 9600bps
- Stopbit: 1-Bit
- Paritätsbit: Keine

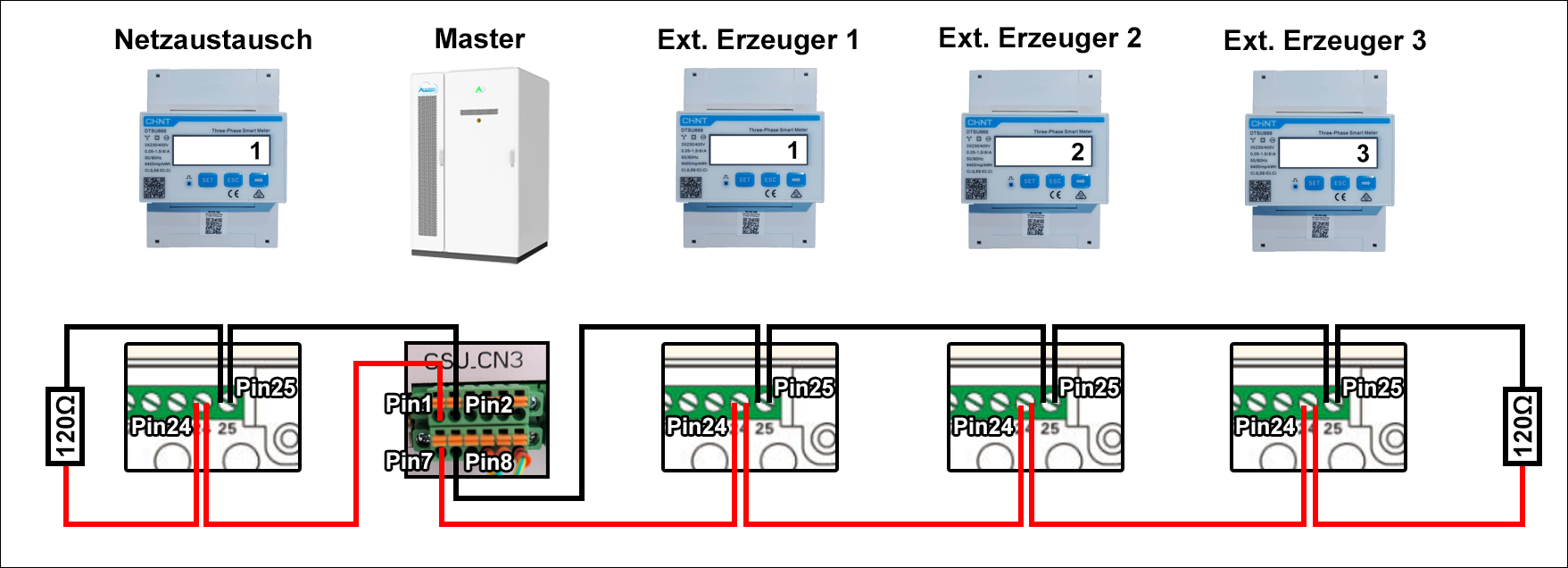

RS485 (Energy-Meter):
Master-PowerMagic (Pin 1) - > Meter Netzaustausch (Pin 24)
Master-PowerMagic (Pin 2) -> Meter Netzaustausch (Pin 25)
Master-PowerMagic (Pin 7) - > Meter Erzeuger 1 (Pin 24)
Master-PowerMagic (Pin 8) -> Meter Erzeuger 1 (Pin 25)
Meter Erzeuger 1 (Pin 24) - > Meter Erzeuger n (Pin 24)
Meter Erzeuger 1 (Pin 25) -> Meter Erzeuger n (Pin 25)
Bis zu drei Meter zur Messung von Erzeugungseinheiten können per Daisy-Chain zu einem Bus an den Master-PowerMagic angeschlossen werden. Es wird ein separater Bus für den Anschluss mit dem Meter am Netzanschluss geführt. Auch hier muss jedem Meter zur Messung der Erzeugungseinheiten eine eindeutige Modbusadresse zwischen 1-3 zugewiesen werden. Die Adresse des Meters für den Netzaustausch muss immer auf 1 eingestellt werden. Auch hier unterliegen die physikalischen Anschlüsse der einzelnen Geräte keiner strikten Reihenfolge. Es empfiehlt sich beide Busse Bus am letzten Meter mit einem 120Ohm-Widerstand zu terminieren um Störsignale zu unterbinden.
- Modbusadresse: 1 (Netzaustausch), 2-4 (bis zu 3 Stk. Erzeuger)
- Baudrate: 9600bps
- Stopbit: 1-Bit
- Paritätsbit: Keine

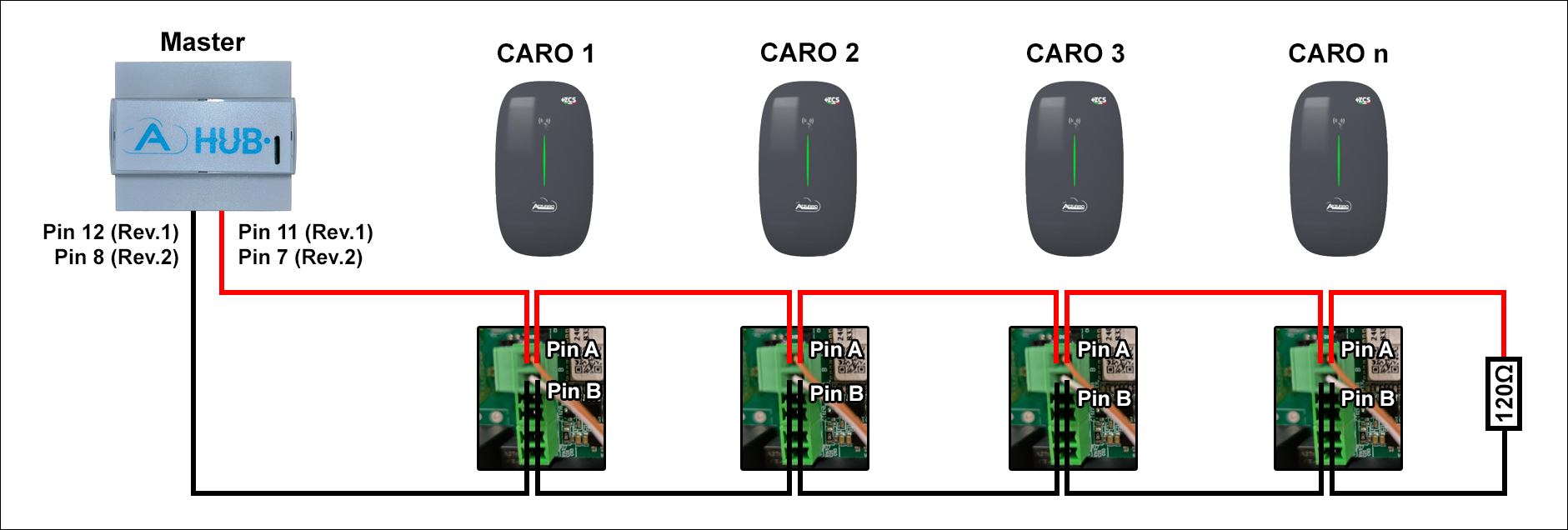

RS485 (CARO):
Revision 1:
HUB (Pin 11) -> CARO 1 (Pin A)
HUB (Pin 12) -> CARO 1 (Pin B)
Revision 2:
HUB (Pin 7) -> CARO 1 (Pin A)
HUB (Pin 8) -> CARO 1 (Pin B)
CARO 1 (Pin A) -> CARO n (Pin A)
CARO 1 (Pin B) -> CARO n (Pin B)
Es können max. 32 CARO-Charger an den vom HUB bereitgestellten RS485-Bus angeschlossen werden. Eine eindeutige Adressierung jedes Chargers ist Voraussetzung für eine funktionierende Kommunikation. Die physikalischen Anschlüsse der einzelnen Geräte unterliegen hierbei keiner strikten Reihenfolge. In der folgenden Anleitung wird die Konfiguration der CARO-Charger thematisiert - Anbindung der CARO-Charger

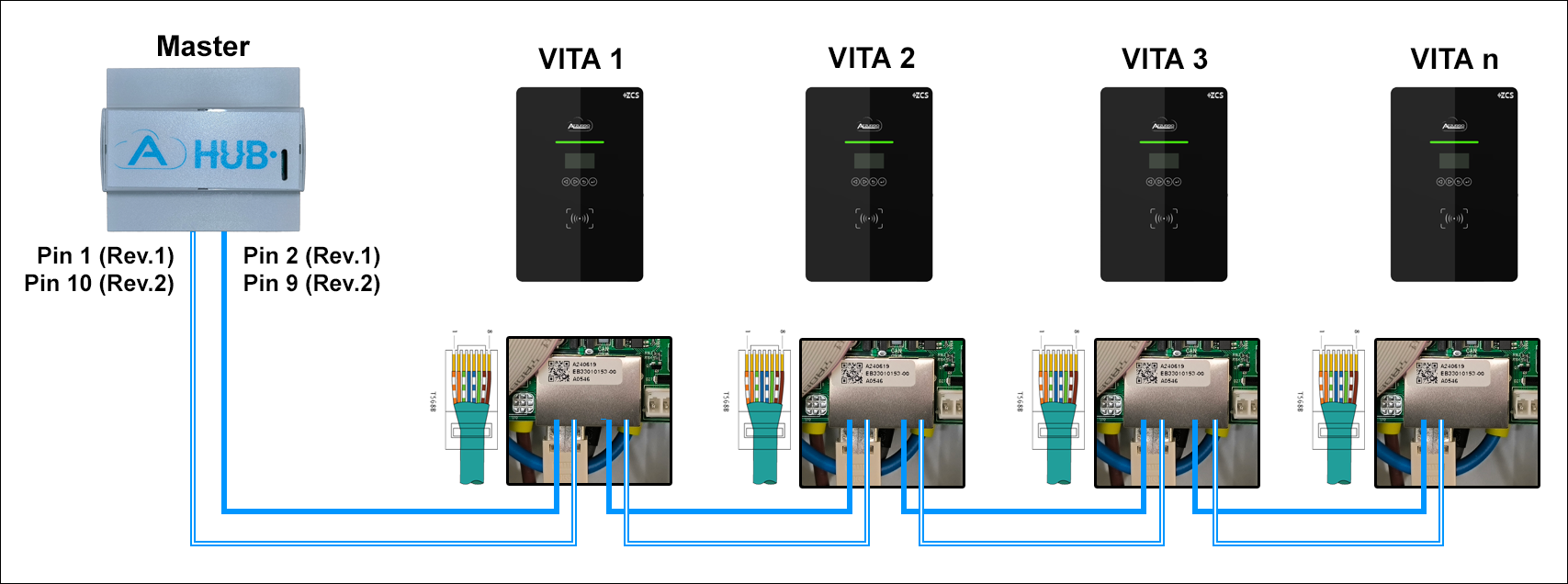

CAN (VITA):
Revision 1:
HUB (Pin 1, blau-weiß) -> VITA 1 (RJ45 TIA-568B)
HUB (Pin 2, blau) -> VITA 1 (RJ45 TIA-568B)
Revision 2:
HUB (Pin 9, blau) -> VITA 1 (RJ45 TIA-568B)
HUB (Pin 10, blau-weiß) -> VITA 1 (RJ45 TIA-568B)
VITA 1 (RJ45 TIA-568B) -> VITA n (RJ45 TIA-568B)
VITA 1 (RJ45 TIA-568B) -> VITA n (RJ45 TIA-568B)
Es können max. 8 VITA-Charger an den vom HUB bereitgestellten CAN-Bus angeschlossen werden. Achten Sie auf die Pinbelegung der Netzwerkkabel, die VITA-Charger benötigen zur Kommunikation die blaue und blau-weiße Adern (TIA-568B). Die Adressierung dieser Charger erfolgt automatisch und muss nicht manuell eingestellt werden. Stellen Sie sicher, dass sich die Charger im "Plug & Play" Modus befinden:
- Ganz rechte Taste für ~3 Sekunden gedrückt halten
- Passwort 123456 eingeben
- Setting > Set Mode > Plug & Play
- Neustart abwarten
AZZURRO PowerMagic:

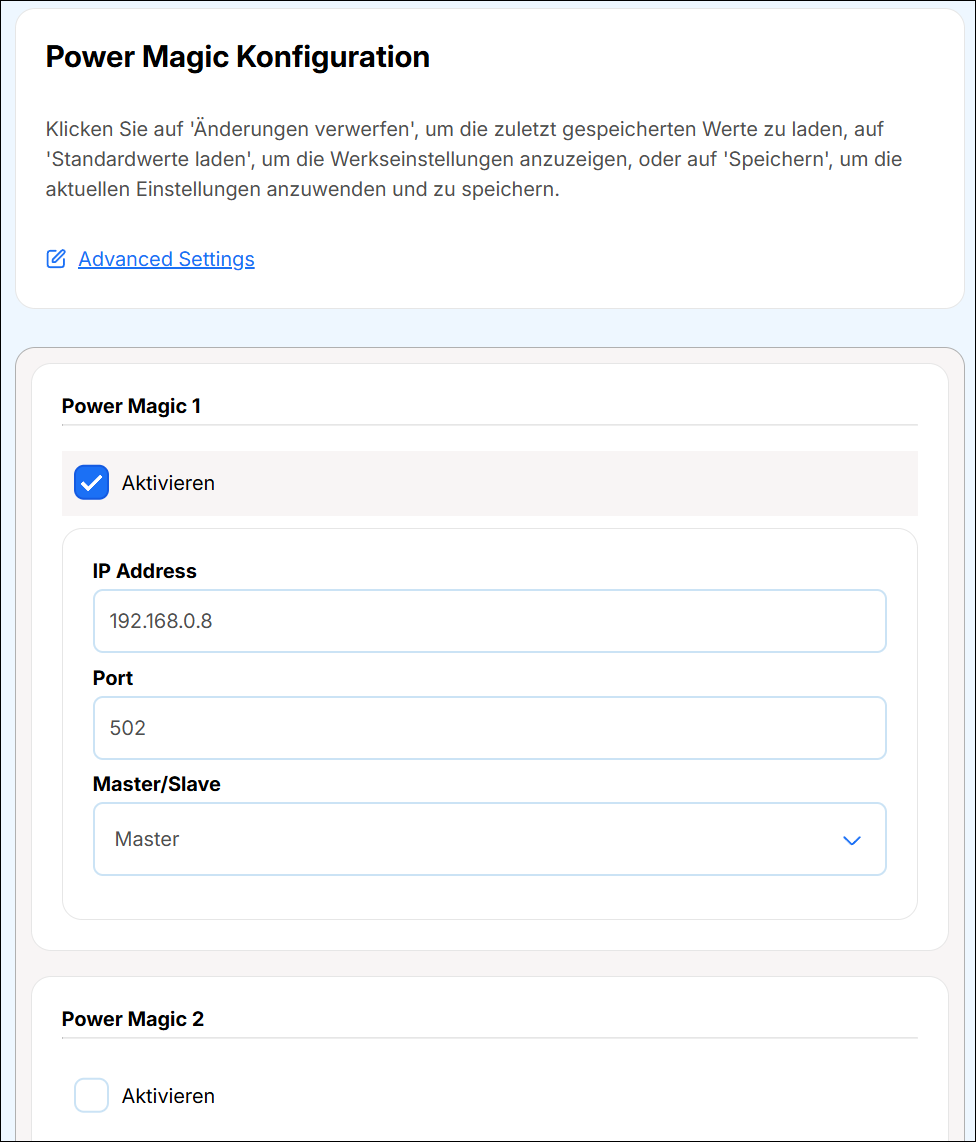

Bis zu 6x AZZURRO PowerMagic können über das Netzwerk per Ethernet mit dem AZZURRO HUB verbunden werden. Unter Einstellungen > Power Magic Konfiguration können die Gewerbespeicher durch Eingabe der IP-Adresse + Portnummer hinzugefügt werden.
ACHTUNG!: Sie müssen die Rollen der AZZURRO PowerMagic definieren (Master/Slave)
EMS-Konfiguration am AZZURRO-HUB:

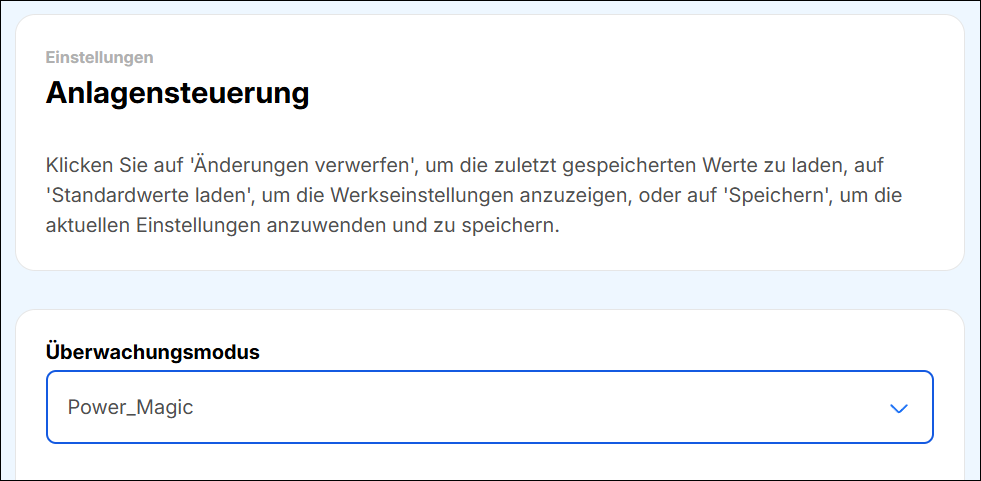

Navigieren Sie im Lokalserver des AZZURRO HUBs zum Menüpunkt Einstellungen > Anlagensteuerung und wählen Sie die Option "Power-Magic" aus. Der als Master agierende PowerMagic wird somit als Quelle des Netzaustausches definiert.
Navigieren Sie danach zum Menüpunkt Einstellungen > EMS-Konfiguration und wählen Sie die Option "EMS-HUB" aus. Diese Option übeträgt das Energiemanagement der Anlage an das AZZURRO HUB. Die Alternative "Default" sollte nur gewählt werden, wenn die Nutzung von dynamischen Stromtarifen und anderen erweiterten Regelungen nicht erstrebt wird.
