Sternpunkterdung im TN-Netz (Dreipolige Trennung) (ZP3 & PowerMini)

Urheber: Mergim Morina
Veröffentlicht: 10.08.2026

Die Hybridwechselrichter-Modellreihen ZP3 & PowerMini besitzen integrierte, redundant ausgelegte Schütze, die den Sternpunkt der Erzeugungseinheit während des Ersatzstrombetriebs an Schutzerde koppeln. Dadurch wird ein TN-S Netz mit dem Hybridwechselrichter als Spannungsquelle hergestellt und die Schutzfunktion der installierten Fehlerstrom-Schutzschalter weiterhin gewährleistet. Die Verbindung zwischen dem Neutralleiters am BACKUP-Port und der Schutzerde besteht ausschließlich im Ersatzstrombetrieb und wird bei der Kopplung ans Netz oder an einem Generator aufgehoben um ein Kurzschließen über Schutzerde zu verhindern.

Wenn die hiesigen Normen eine dreipolige Trennung zwischen dem öffentlichen Netz und der Insel und ein Durchschleifen des Neutralleiters erlauben, muss bei der Inbetriebnahme des Systems sichergestellt werden, dass die benötigten Funktionen korrekt eingestellt wurden.



1.) Deaktivierung der Sternpunkterdung

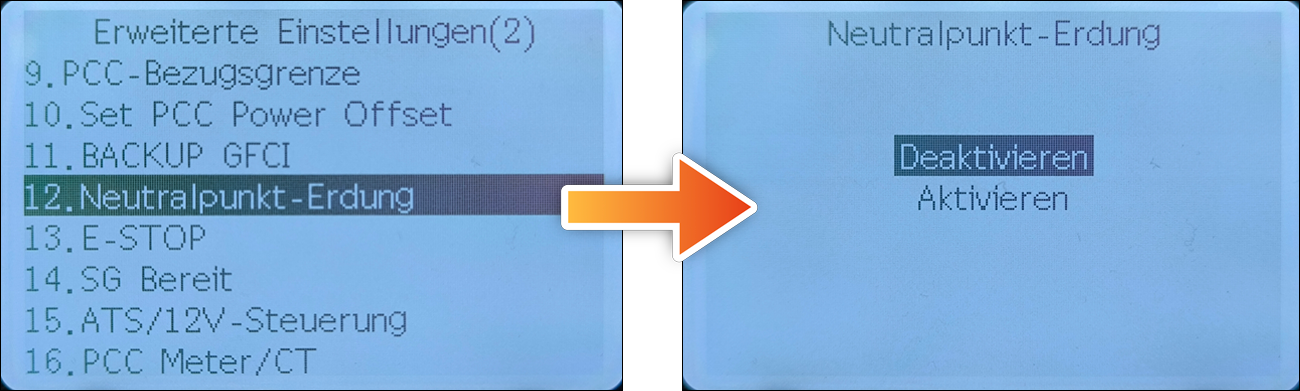

Navigieren Sie zu Menü > Erweiterte Einstellungen > Neutralpunkterdung. Deaktivieren Sie diese Funktion um ein Kurzschließen durch Schutzerde zu vermeiden.
  • Aktivieren - Der Sternpunkt des Hybridwechselrichters wird mit Schutzerde verbunden, nur bei allpoliger Trennung zwischen Netz- und Inselseite anwenden!
  • Deaktiveren - Das Potential des Sternpunkts schwebt gegen Schutzerde, die Sternpunkterdung des Inselnetzes erfolgt durch den PEN-Trennpunkt am HAK



2.) Aktivierung des EPS-Modus

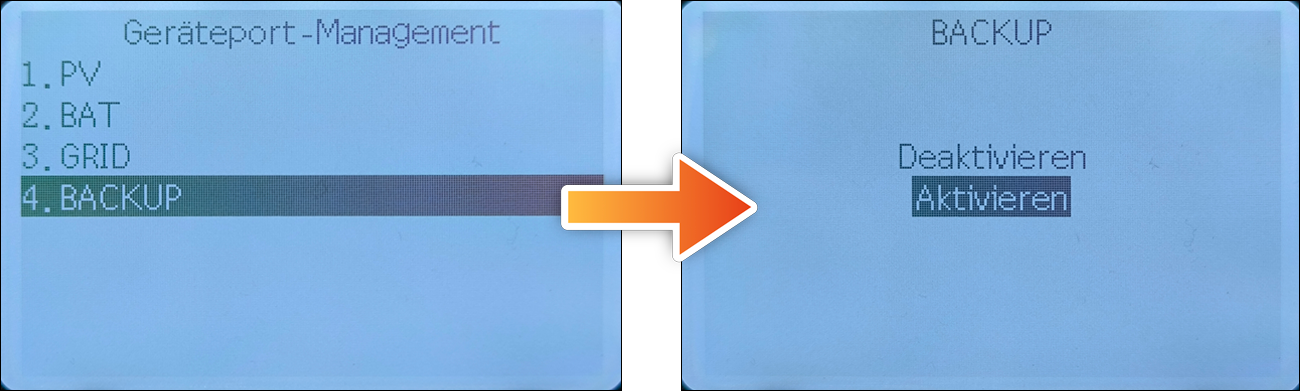

Navigieren Sie zu Menü > Systemeinstellungen > Geräteport-Management. Wählen Sie den BACKUP-Port aus und aktivieren Sie den EPS-Modus.
  • Aktivieren - Der Hybridwechselrichter gibt am BACKUP-Port ein dreiphasiges Inselnetz aus und versorgt den kritischen Lastkreis
  • Deaktiveren - Der BACKUP-Port schaltet bei Netzentkopplung spannungsfrei, es wird kein Inselnetz erzeugt


Bei der Nutzung des Ersatzstrombetriebs sind folgende Installationshinweise zu befolgen:
  • Der max. Phasenstrom darf für den Dauerbetrieb nicht überschritten werden
    • Der Betrieb mit max. Scheinleistung (110% der Nennleistung) für die Dauer von 60 Sekunden möglich
    • Die Bereitstellung der Spitzenscheinleistung (150%Pn für PowerMini, 200%Pn für ZP3) für hohe Anlaufströme für die Dauer von 10 Sekunden möglich
  • Kabelquerschnitte sollen den zu erwartenden Lastanforderungen nach bemessen und angewendet werden
  • Der zu versorgende kritische Lastkreis soll möglichst gleichmäßig auf die Phasen aufgeteilt werden um Überlastszenarios zu vermeiden

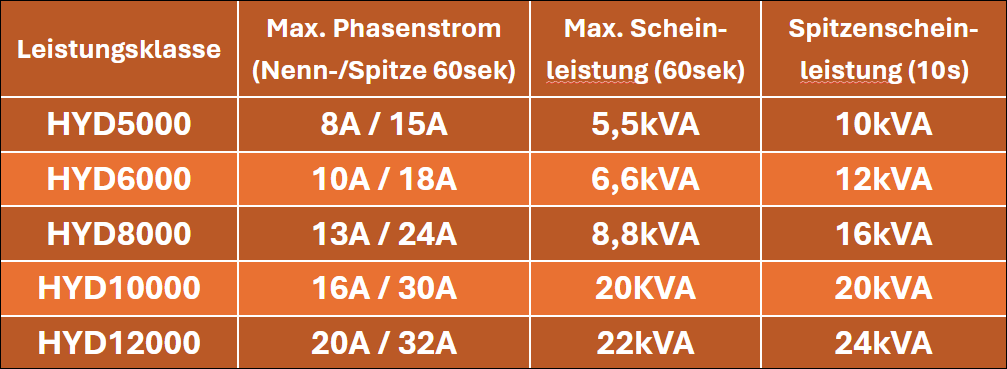

ZP3(3PH HYD 5000-12000 ZP3):

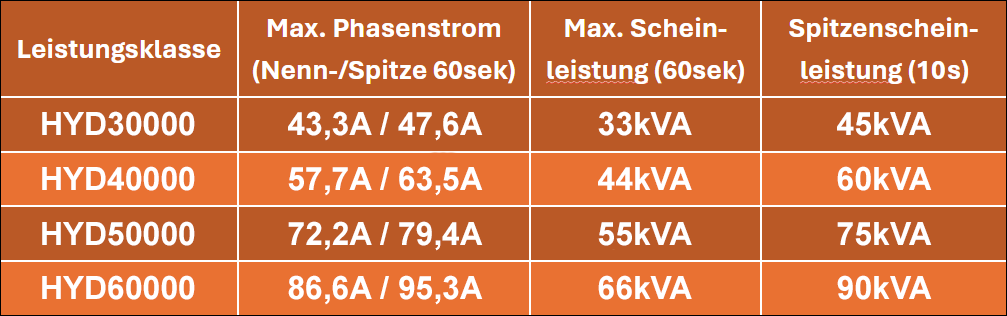

PowerMini (3PH HYD 30000-60000 ZSR):



3.) Optionale Ansteuerung eines automatischen Netzumschalters

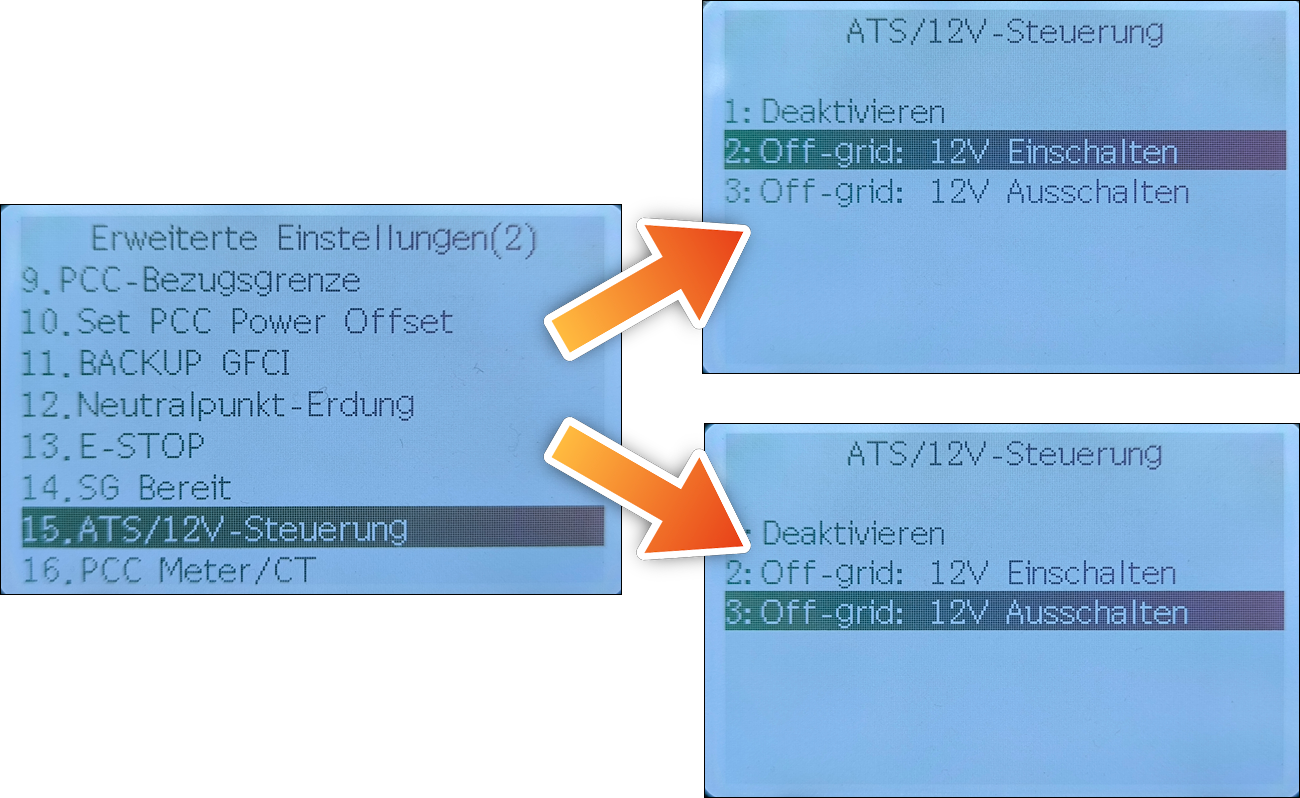

Navigieren Sie zu Menü > Erweiterte Einstellungen > 12V/ATS-Steuerung. Am Patchbay wird ein eigener Steuerkontakt für die Ansteuerung eines automatischen Netzumschalters bereitgestellt (12V @ 500mA). Die Modellreihen ZP3 und PowerMini besitzen bereits interne Umschaltvorrichtungen, allerdings kann eine optionale externe Umschalteinheit einige Vorteile mit sich bringen, u.A. ein verminderter Installationsaufwand bei bestehenden Anlagen.

Verwenden Sie ausschließlich dreipolige Umschalter um eine Unterbrechung des Neutralleiters zu verhindern!

  • Off-Grid: 12V Ein - Der Hybridwechselrichter stellt die Spannungsversorgung exklusiv während eines Netzausfalls oder-Fehlers bereit (Netzspannung am GRID-Port zu niedrig oder nicht vorhanden)
  • Off-Grid: 12V Aus -  Der Hybridwechselrichter stellt die Spannungsversorgung exklusiv während des netzgekoppelten Betriebs bereit
  • Deaktiveren - Die Ansteuerung des automatischen Netzumschalters ist deaktiviert, es erfolgt keine Umschaltung

Anschluss am ZP3 (3PH HYD 5000-12000 ZP3) - Patchbay
Anschluss am PowerMini (3PH HYD 30000-60000 ZSR)- Patchbay




4.) Schaltplan

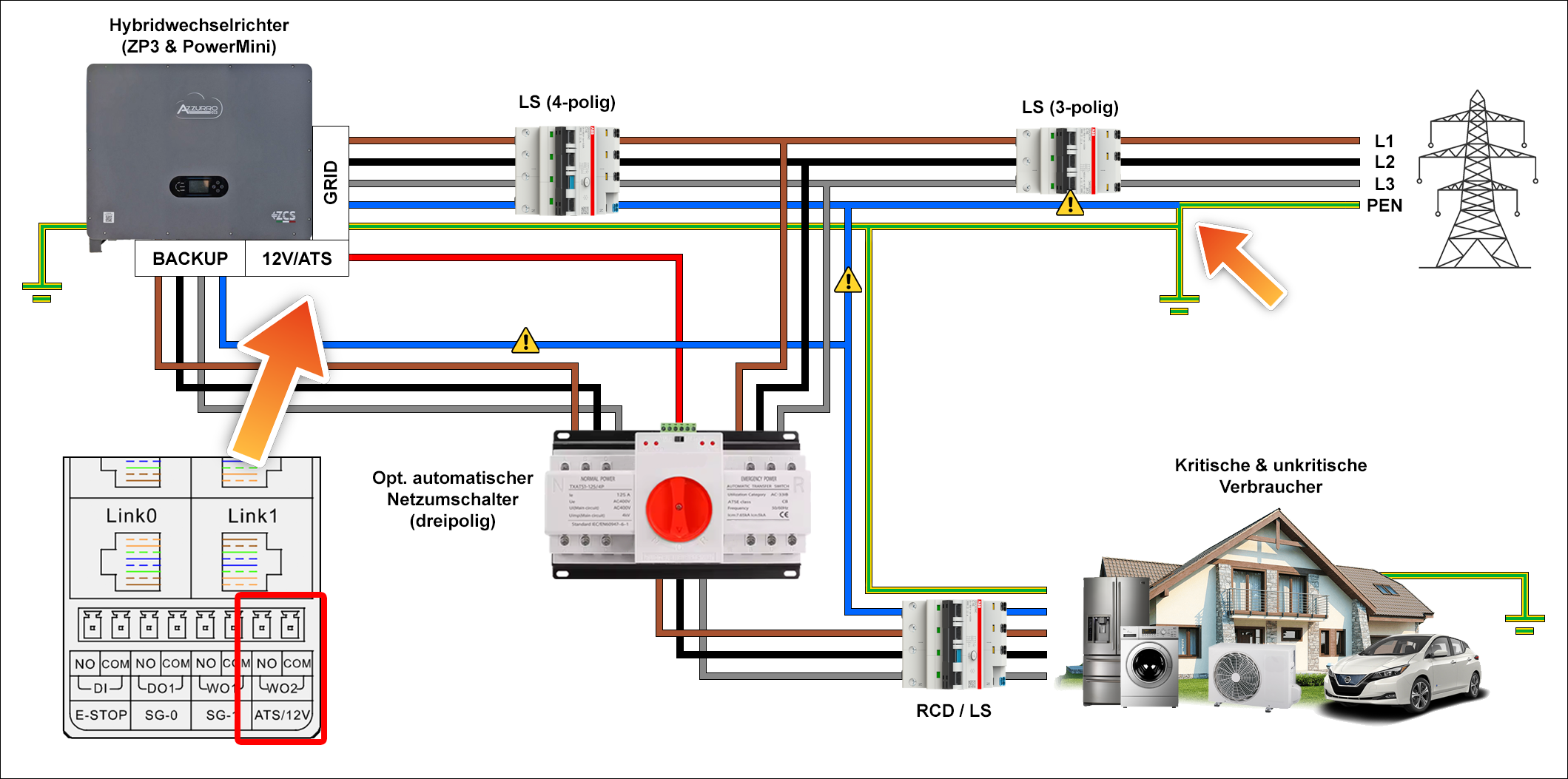

In der folgenden Abbildung wird eine Anlage mit einer optionaler allpoligen Netzumschaltung dargestellt. Bei einer Netzstörung oder einem Netzausfall trennt sich der Hybridwechselrichter selbst allpolig vom Netz. Durch die unterbrechungsfreie Verbindung zwischen dem Neutralleiter-Anschluss des LOAD-Ausgangs und dem PEN-Trennpunkt am HAK der Anlage reagieren Fehlerschutzeinrichtungen weiterhin auf auftretende Körperschlüsse an kritischen Verbrauchern und überhöhten Ableitströmen. Bedenken Sie, dass im Ersatzstrombetrieb die Kabelstrecke zwischen PEN-Trennpunkt und Neutralleiter-Anschluss am LOAD-Ausgang effektiv als PEN-Leiter gilt. ZCS AZZURRO empfiehlt die Anwendung einer allpoligen Trennung zwischen Netz- und Inselseite.

Der PE-Anschluss am BACKUP-Port soll bei dieser Installationsart nicht belegt werden!

Bei dieser Installationsart müssen daher folgenden Punkte unbedingt sichergestellt werden:
  • Die Verbindung zwischen BACKUP-Neutralleiter und Nullungspunkt darf nicht freigeschalten oder unterbrochen werden (Sternpunktverschiebung & schwebendes Netz)
  • Die Distanz dieser Leitungsstrecke soll so kurz wie möglich gehalten werden
  • Die Leitungsimpedanz muss entsprechend niedrig sein
