PowerMini (3PH HYD 30000-60000 ZSR):
Die Hybridwechselrichter-Modellreihen ZP3 & PowerMini besitzen integrierte, redundant ausgelegte Schütze, die den Sternpunkt der Erzeugungseinheit während des Ersatzstrombetriebs an Schutzerde koppeln. Dadurch wird ein TN-S Netz mit dem Hybridwechselrichter als Spannungsquelle hergestellt und die Schutzfunktion der installierten Fehlerstrom-Schutzschalter weiterhin gewährleistet. Die Verbindung zwischen dem Neutralleiters am BACKUP-Port und der Schutzerde besteht ausschließlich im Ersatzstrombetrieb und wird bei der Kopplung ans Netz oder an einem Generator aufgehoben um ein Kurzschließen über Schutzerde zu verhindern.
Wenn die hiesigen Normen eine allpolige Trennung zwischen dem öffentlichen Netz und der Insel erfordern und ein Durchschleifen des Neutralleiters nicht erlaubt ist, muss bei der Inbetriebnahme des Systems sichergestellt werden, dass die benötigten Funktionen aktiviert wurden.
1.) Aktivierung der Sternpunkterdung

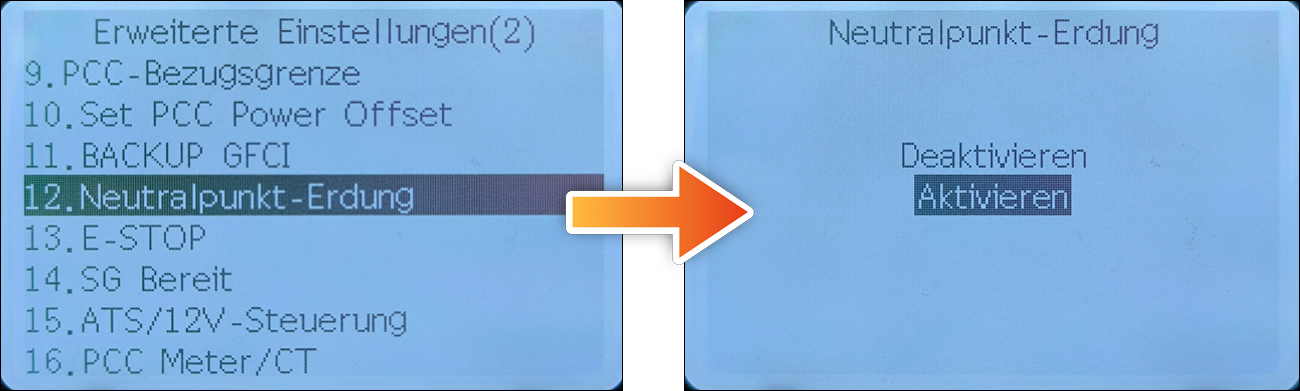

Navigieren Sie zu Menü > Erweiterte Einstellungen > Neutralpunkterdung. Aktivieren Sie diese Funktion um den Sternpunkt des Hybridwechselrichters exklusiv im Ersatzstrombetrieb zu erden.
- Aktivieren - Der Sternpunkt des Hybridwechselrichters wird mit Schutzerde verbunden, das Inselnetz wird als TN-S Netz betrieben
- Deaktiveren - Das Potential des Sternpunkts schwebt gegen Schutzerde, das Inselnetz wird als IT-Netz betrieben
2.) Aktivierung des EPS-Modus

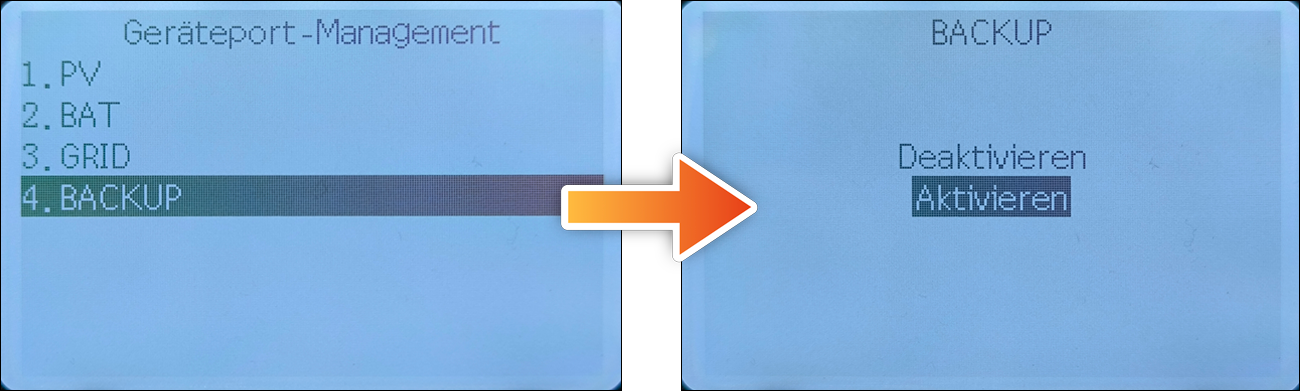

Navigieren Sie zu Menü > Systemeinstellungen > Geräteport-Management. Wählen Sie den BACKUP-Port aus und aktivieren Sie den EPS-Modus.
- Aktivieren - Der Hybridwechselrichter gibt am BACKUP-Port ein dreiphasiges Inselnetz aus und versorgt den kritischen Lastkreis
- Deaktiveren - Der BACKUP-Port schaltet bei Netzentkopplung spannungsfrei, es wird kein Inselnetz erzeugt
Bei der Nutzung des Ersatzstrombetriebs sind folgende Installationshinweise zu befolgen:

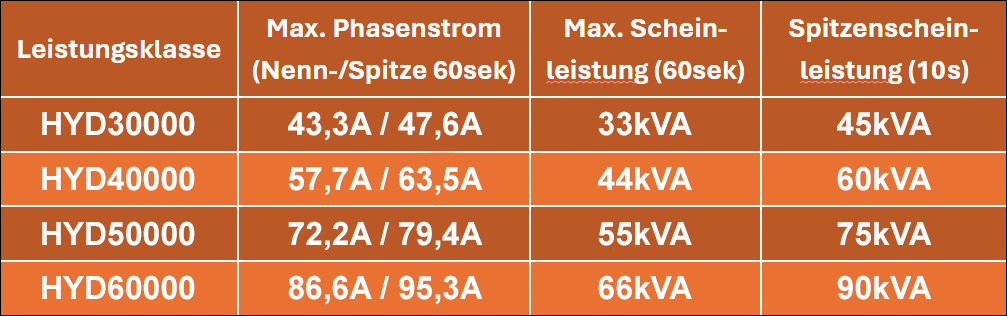

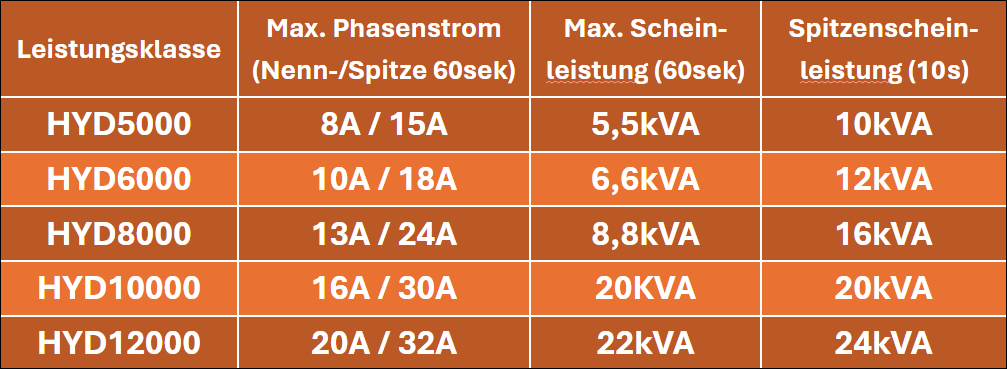

- Der max. Phasenstrom darf für den Dauerbetrieb nicht überschritten werden
- Der Betrieb mit max. Scheinleistung (110% der Nennleistung) für die Dauer von 60 Sekunden möglich
- Die Bereitstellung der Spitzenscheinleistung (150%Pn für PowerMini, 200%Pn für ZP3) für hohe Anlaufströme für die Dauer von 10 Sekunden möglich
- Kabelquerschnitte sollen den zu erwartenden Lastanforderungen nach bemessen und angewendet werden
- Der zu versorgende kritische Lastkreis soll möglichst gleichmäßig auf die Phasen aufgeteilt werden um Überlastszenarios zu vermeiden
PowerMini (3PH HYD 30000-60000 ZSR):
3.) Optionale Ansteuerung eines automatischen Netzumschalters

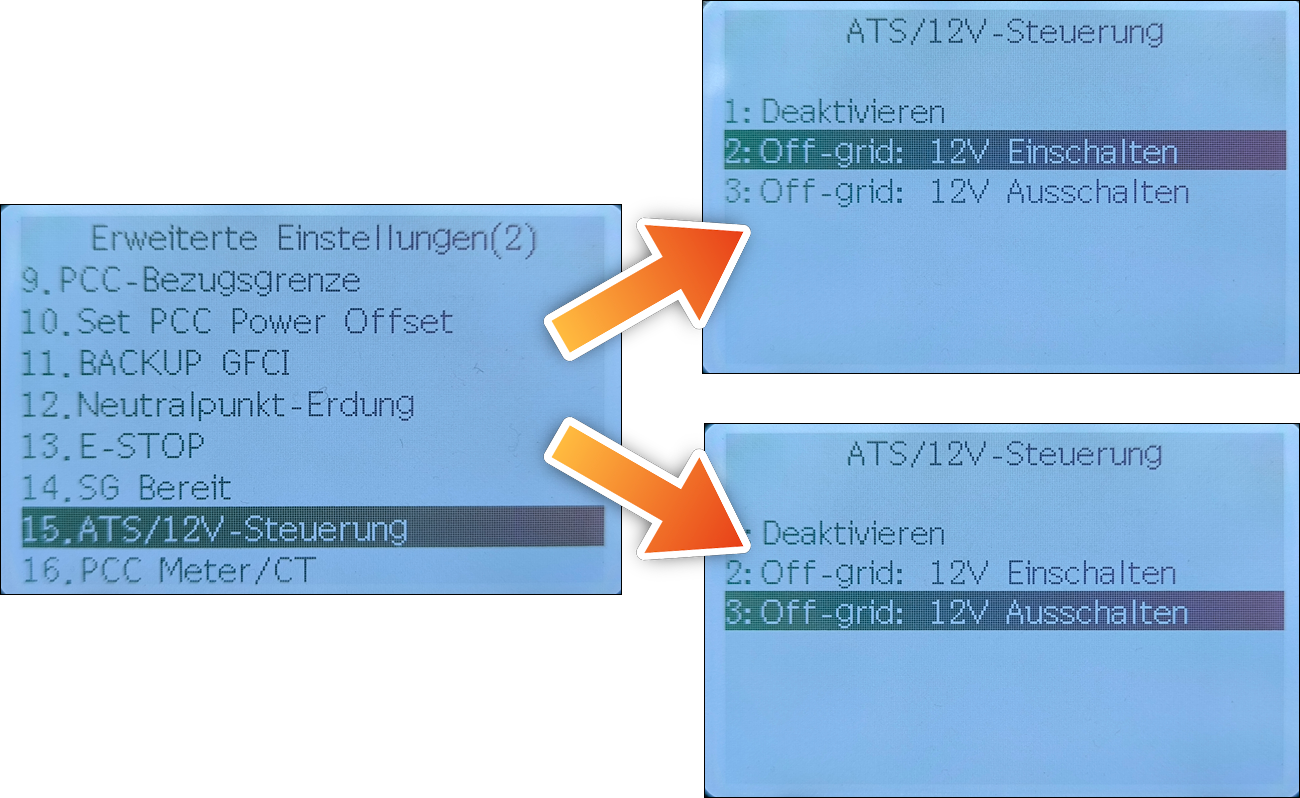

Navigieren Sie zu Menü > Erweiterte Einstellungen > 12V/ATS-Steuerung. Am Patchbay wird ein eigener Steuerkontakt für die Ansteuerung eines automatischen Netzumschalters bereitgestellt (12V @ 500mA). Die Modellreihen ZP3 und PowerMini besitzen bereits interne Umschaltvorrichtungen, allerdings kann eine optionale externe Umschalteinheit einige Vorteile mit sich bringen, u.A. ein verminderter Installationsaufwand bei bestehenden Anlagen.
- Off-Grid: 12V Ein - Der Hybridwechselrichter stellt die Spannungsversorgung exklusiv während eines Netzausfalls oder-Fehlers bereit (Netzspannung am GRID-Port zu niedrig oder nicht vorhanden)
- Off-Grid: 12V Aus - Der Hybridwechselrichter stellt die Spannungsversorgung exklusiv während des netzgekoppelten Betriebs bereit
- Deaktiveren - Die Ansteuerung des automatischen Netzumschalters ist deaktiviert, es erfolgt keine Umschaltung
Anschluss am ZP3 (3PH HYD 5000-12000 ZP3) - Patchbay
Anschluss am PowerMini (3PH HYD 30000-60000 ZSR)- Patchbay
4.) Schaltplan

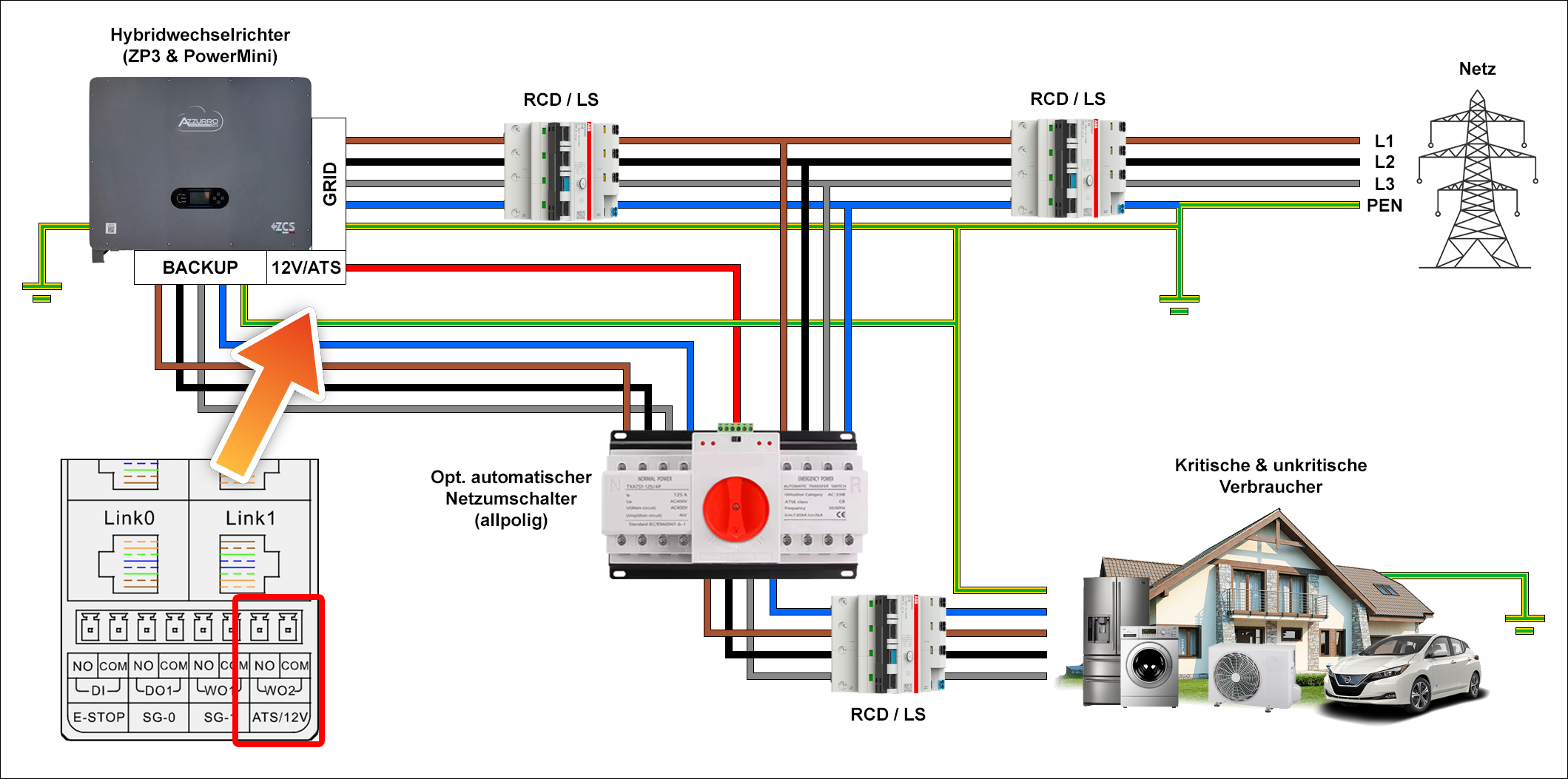

In der folgenden Abbildung wird eine Anlage mit einer optionaler allpoligen Netzumschaltung dargestellt. Bei einer Netzstörung oder einem Netzausfall trennt sich der Hybridwechselrichter allpolig vom Netz und die hergestellte Insel verliert das vom Ortstransformator gestellte Erdpotential. Durch die interne Kopplung des Neutralleiters am BACKUP-Port zur Schutzerde wird während des Ersatzstrombetriebs ein TN-S Netz mit definierten Erdpotential bereitgestellt. Diese Verbindung besteht exklusiv im Ersatzstrombetrieb und wird bei der Kopplung des Hybridwechselrichters ans Netz oder an einem Generator getrennt um ein Kurzschließen gegen Schutzerde zu vermeiden.
Zusätzlich kann wie hier abgebildet ein optionaler automatischer Netzumschalter durch den Hybridwechselrichter angesteuert werden. Die Umschaltung erfolgt simultan bei der Netzkopplung oder Netzentkopplung der Erzeugungseinheit.
