Letzte Aktualisierung: 06.08.2025

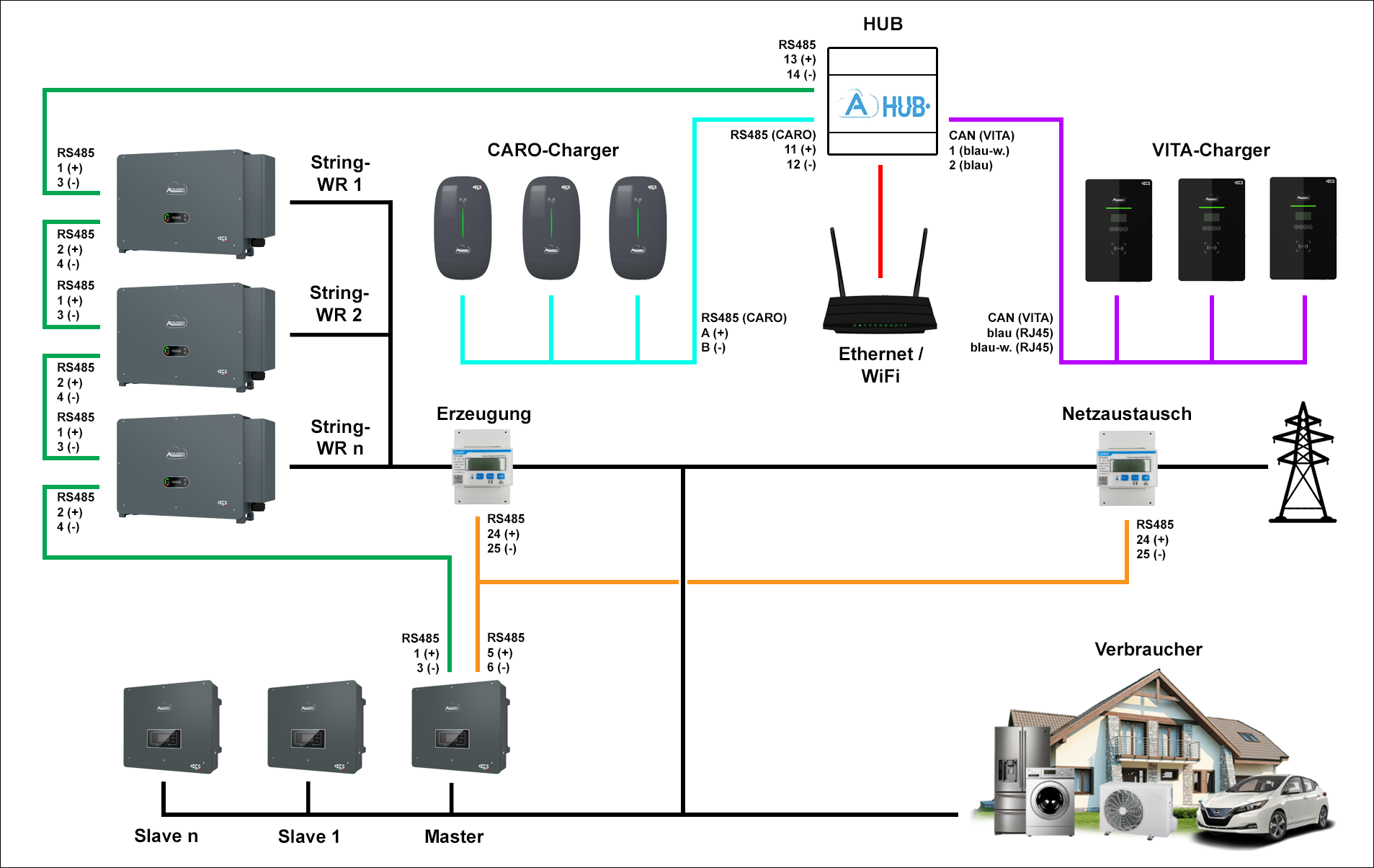

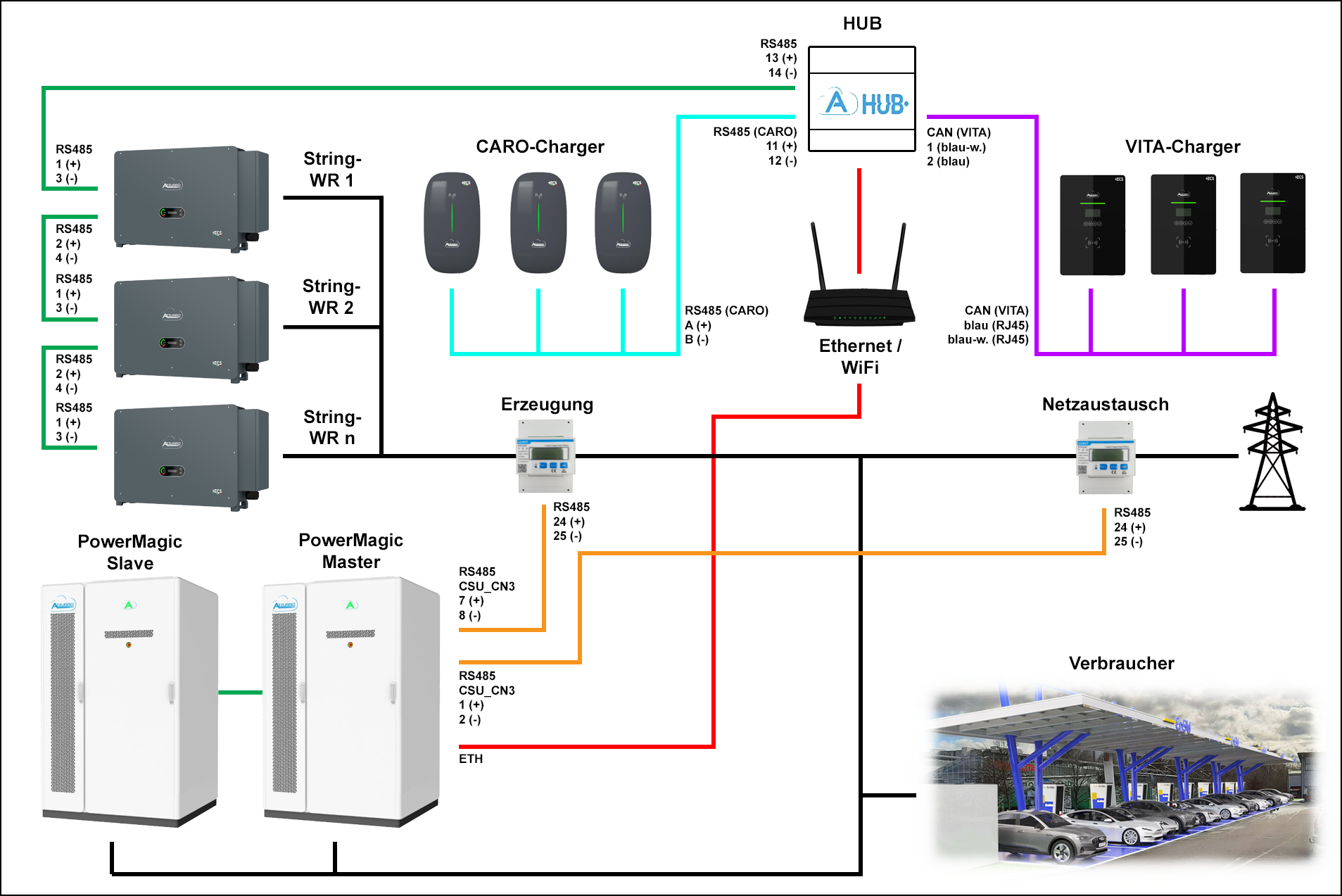

Die folgende Anlagenverschaltung ist anzuwenden, wenn sich mindestens ein AZZURRO PowerMagic innerhalb des Systems befindet. Um die korrekte Steuerung des Speichers zu gewährleisten richtet sich die Anlagenkonfiguration nach dem PowerMagic bzw. der Master-Einheit eines bestehenden Clusters, welcher den Netzaustausch sowie die gesamte Erzeugnis externer Erzeuger erfasst. Zur Steuerung der Gesamtwirk- und Blindleistung der Anlage werden alle AZZURRO Wechselrichter per Daisy-Chain Methode über Ihre RS485-Schnittstellen miteinander zu einem Datenbus verbunden. Die Kommunikation mit dem PowerMagic erfolgt über Ethernet. Es ist selbstverständlich möglich, Wechselrichter anderer Hersteller in diese Anlage als zusätzliche Erzeugungseinheiten zu integrieren. Bedenken Sie aber, dass das HUB keine Kompatibilität zur Ansteuerung dieser Geräte bereitstellt.

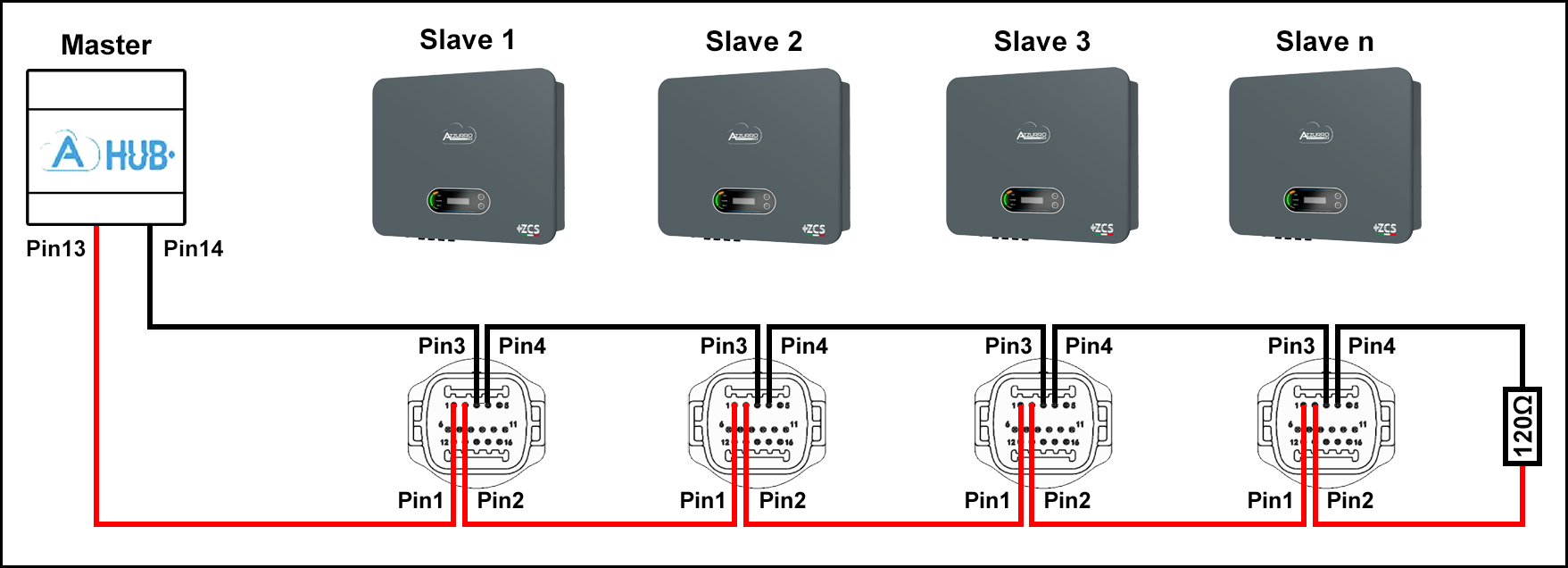

RS485 (Wechselrichter):
HUB (Pin13) -> Wechselrichter 1 (Pin1)
HUB (Pin14) -> Wechselrichter 1 (Pin3)
Wechselrichter 1 (Pin2) -> Wechselrichter n (Pin1)
Wechselrichter 1 (Pin4) -> Wechselrichter n (Pin3)
Die AZZURRO Wechselrichter werden per Daisy-Chain miteinander zu einem Datenbus ans AZZURRO HUB angeschlossen. Jedem Gerät muss eine eindeutige Modbusadresse zugewiesen werden, entweder direkt am Display des Gerätes oder über die AZZURRO Operators App. Die physikalischen Anschlüsse der einzelnen Geräte unterliegen hierbei keiner strikten Reihenfolge. Bis zu 30 Wechselrichter können an den RS485-Bus angeschlossen werden. Es empfiehlt sich den Bus am letzten Wechselrichter mit einem 120Ohm-Widerstand zu terminieren um Störsignale zu unterbinden.
- Modbusadresse: Eindeutige Zuweisung für jedes Gerät
- Baudrate: 9600bps
- Stopbit: 1-Bit
- Paritätsbit: Keine

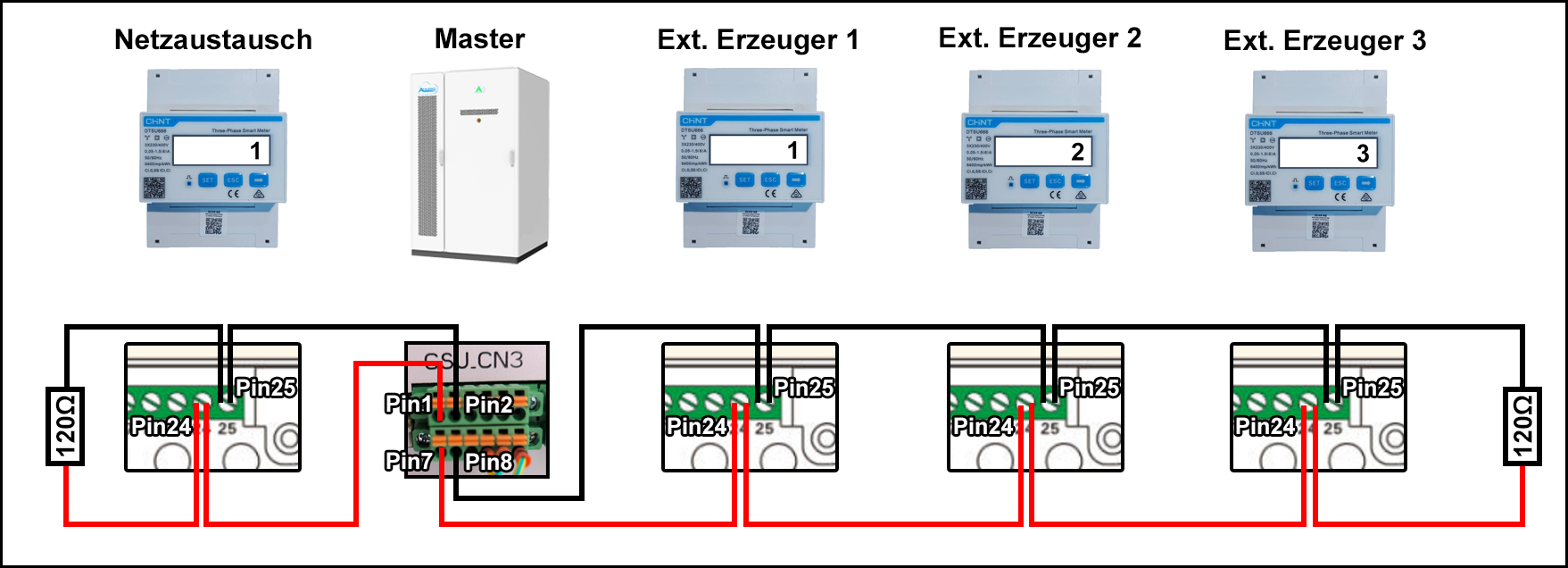

RS485 (Energy-Meter):
Master-PowerMagic (Pin1) - > Meter Netzaustausch (Pin24)
Master-PowerMagic (Pin2) -> Meter Netzaustausch (Pin25)
Master-PowerMagic (Pin7) - > Meter Erzeuger 1 (Pin24)
Master-PowerMagic (Pin8) -> Meter Erzeuger 1 (Pin25)
Meter Erzeuger 1 (Pin24) - > Meter Erzeuger n (Pin24)
Meter Erzeuger 1 (Pin25) -> Meter Erzeuger n (Pin25)
Bis zu vier Meter können per Daisy-Chainan den Master-PowerMagic angeschlossen werden. Auch hier muss jedem Meter eine eindeutige Modbusadresse zwischen 1-4 zugewiesen werden, wobei die Adresse 1 immer für den Netzaustausch gilt. Der Meter für den Netzaustausch wird auf die obere Klemmreihe, die Meter für die Messung externer Erzeuger auf die untere Klemmreihe angeschlossen. Auch hier unterliegen die physikalischen Anschlüsse der einzelnen Geräte am Erzeugerbus keiner strikten Reihenfolge. Es empfiehlt sich beide Busse am letzten Meter mit einem 120Ohm-Widerstand zu terminieren um Störsignale zu unterbinden.
Es können alternativ auch ADL400 Energy-Meter zur Direktmessung verwendet werden.
- Modbusadresse: 1 (Netzaustausch), 2-4 (bis zu 3 Stk. Erzeuger)
- Baudrate: 9600bps
- Stopbit: 1-Bit
- Paritätsbit: Keine

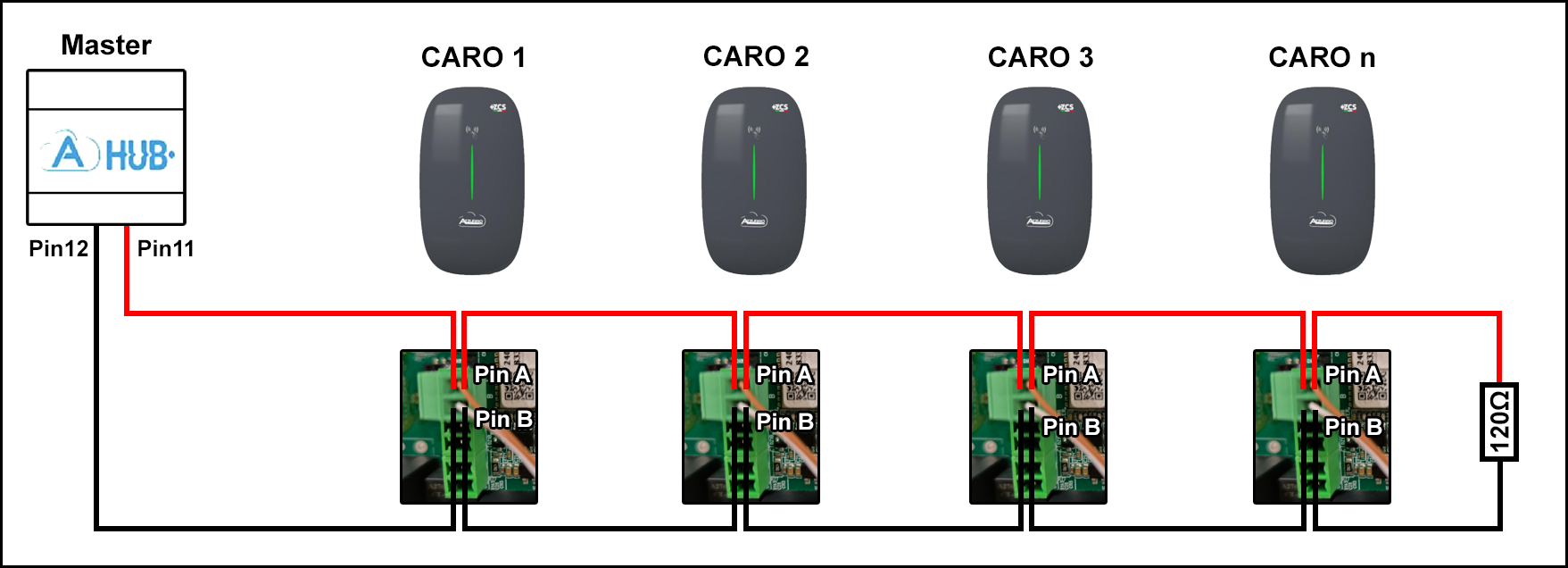

RS485 (CARO):
HUB (Pin11) -> CARO 1 (PinA)
HUB (Pin12) -> CARO 1 (PinB)
CARO 1 (Pin11) -> CARO n (PinA)
CARO 1 (Pin12) -> CARO n (PinB)
Es können max. 32 CARO-Charger an den vom HUB bereitgestellten RS485-Bus angeschlossen werden. Eine eindeutige Adressierung jedes Chargers ist Voraussetzung für eine funktionierende Kommunikation. Die physikalischen Anschlüsse der einzelnen Geräte unterliegen hierbei keiner strikten Reihenfolge. In der folgenden Anleitung wird die Konfiguration der CARO-Charger thematisiert - Anbindung der CARO-Charger

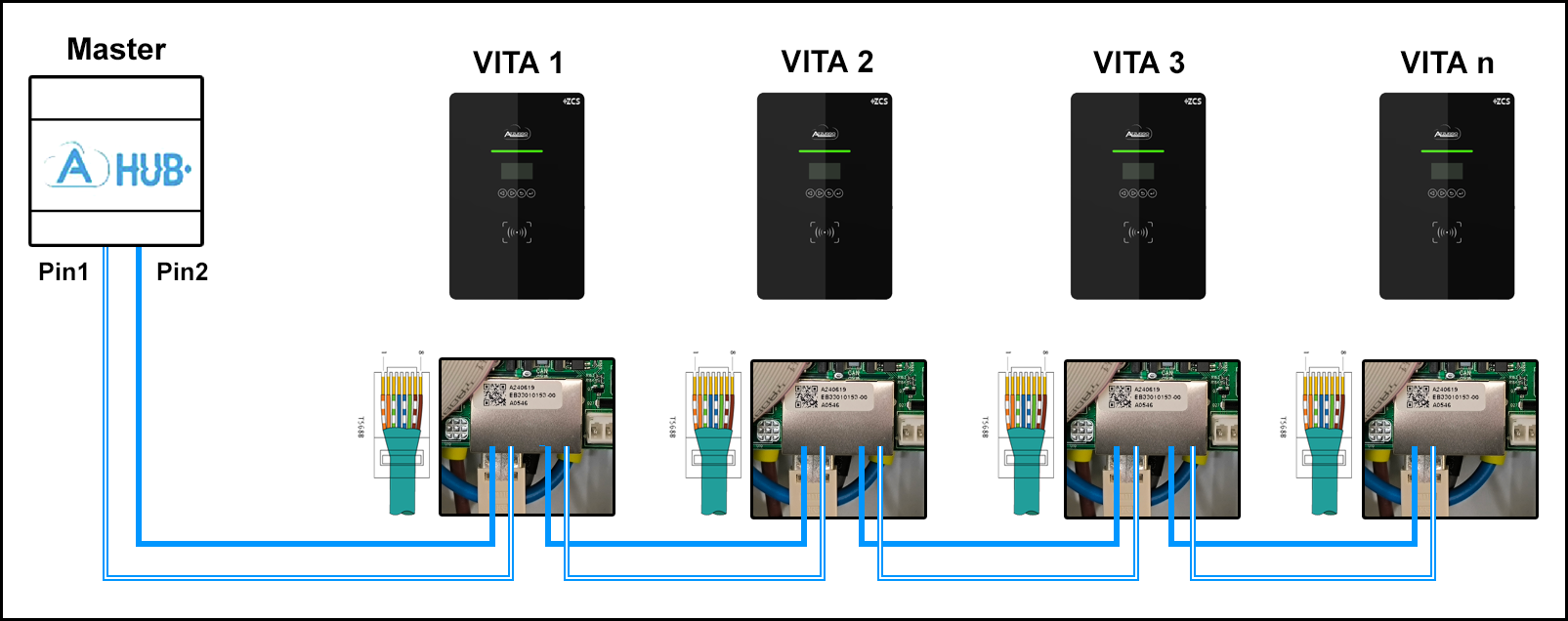

CAN (VITA):
HUB (Pin1, blau-weiß) -> VITA 1 (RJ45 TIA-568B)
HUB (Pin2, blau) -> VITA 1 (RJ45 TIA-568B)
VITA 1 (RJ45 TIA-568B) -> VITA n (RJ45 TIA-568B)
VITA 1 (RJ45 TIA-568B) -> VITA n (RJ45 TIA-568B)
Es können max. 8 VITA-Charger an den vom HUB bereitgestellten CAN-Bus angeschlossen werden. Achten Sie auf die Pinbelegung der Netzwerkkabel, die VITA-Charger benötigen zur Kommunikation die blaue und blau-weiße Adern (TIA-568B). Die Adressierung dieser Charger erfolgt automatisch und muss nicht manuell eingestellt werden. Stellen Sie sicher, dass sich die Charger im "Plug & Play" Modus befinden:
- Ganz rechte Taste für ~3 Sekunden gedrückt halten
- Passwort 123456 eingeben
- Setting > Set Mode > Plug & Play
- Neustart abwarten
