Leistungsabregelung/DRMn (KTL-Serien)

    Urheber: Mergim Morina
    Letzte Aktualisierung: 07.04.2025

    Mit der DRMn-Funktion kann die Leistungsabregelung von AZZURRO Wechselrichtern durch Rundsteuerempfänger realisiert werden. Durch Schalten des jeweiligen Relais erhält die Erzeugungseinheit den Befehl dessen Ausgabeleistung nach dem eingestellten Regelwert zu drosseln.

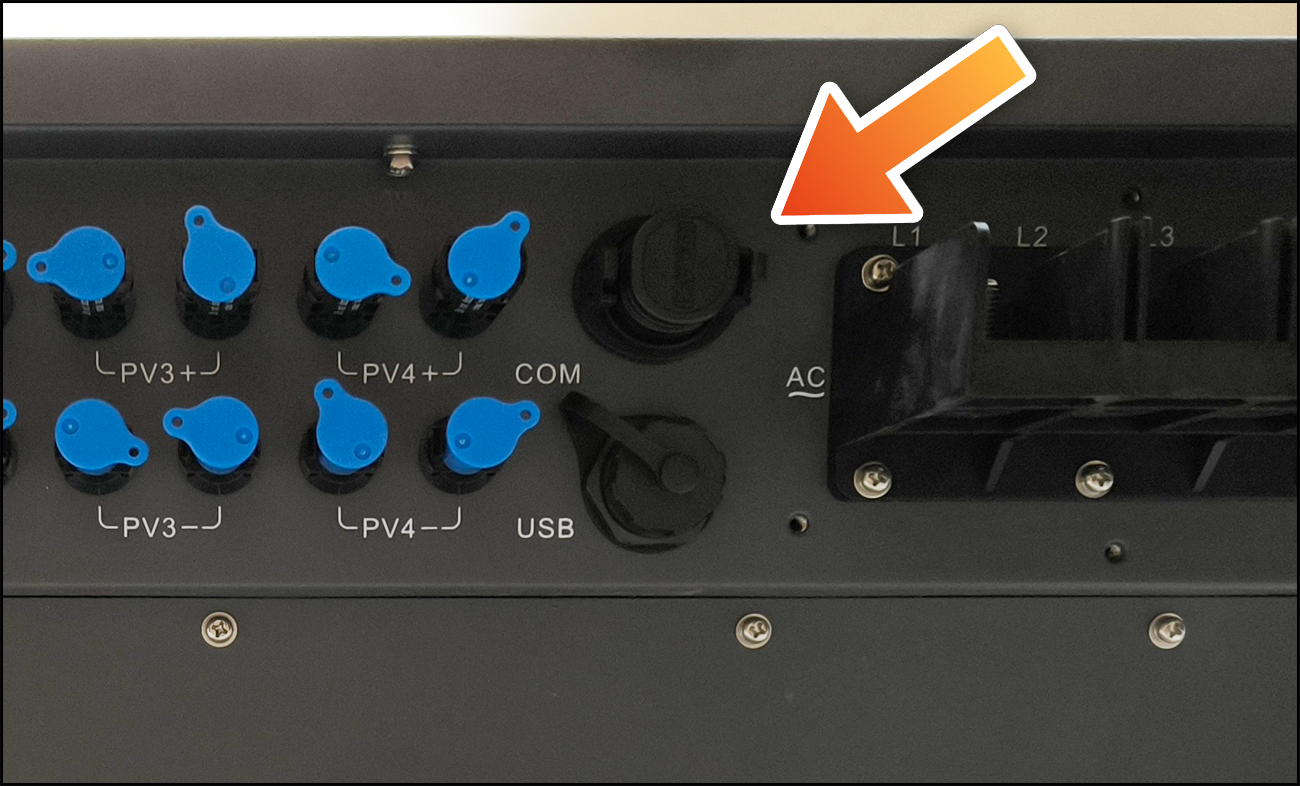

    Die DRM-Anschlüsse an den Stringwechselrichtern befindet sich am COM-Stecker - COM-Stecker (KTL-Serien)

    • DRM1 (0%) - Pin9 (potentialbehaftet)
    • DRM2 (30%) - Pin10 (potentialbehaftet)
    • DRM3 (60%) - Pin11 (potentialbehaftet)
    • DRM4 (100%) - Pin12 (potentialbehaftet)
    • GND - Pin7 (0V)




    DRM1-4 (kurzgeschlossen):
    Für Deutschland, Österreich und die Schweiz können die Zustände DRM1-4 zur Drosselung der Ausgabeleistung angewendet werden. Der Wechselrichter wird mit allen vier Steuerleitungen und GND an den Rundsteuerempfänger angebunden. Bei Schalten des Relais K1-K4 am Rundsteuerempfänger beginnt die Erzeugungseinheit sofort mit der Drosselung. Es können auch mehrere Wechselrichter, unabhängig vom Modell, parallel an die Steuerleitungen angeschlossen werden, siehe folgende Illustration. Wir empfehlen bei Leitungsdistanzen über 15m Koppelrelais einzusetzen - Ansteuerung durch Koppelrelais

    DRM5-8 (15kΩ-Widerstand in Reihe):
    Die Wechselrichter bieten auch die zusätzlichen Zustände DRM5-8. Diese werden, wie auch bei der Ferntrennung durch die DRM0-Funktion mittels Anschluss eines in Reihe gesetzten 15kΩ-Widerstandes ausgelöst. Dies erlaubt eine Anwendung von bis zu acht Relaiskontakte mit individuell anpassbaren Regelwerten. Weitere Infos dazu finden Sie hier - Optionale Anwendung von DRM5-8

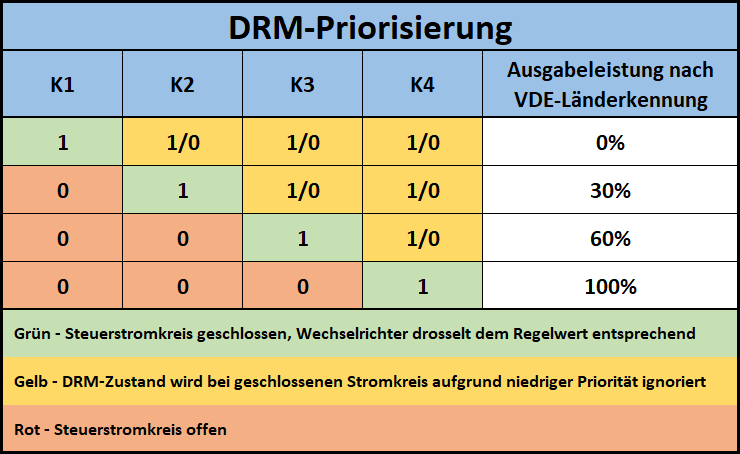

    Die DRM-Zustände unterliegen einer Prioritätshierarchie. Es kann zu jedem Zeitpunkt nur ein Schaltzustand aktiv sein.

    Beispiel: Wenn DRM1 geschalten wird, während DRM2 aktiv ist, ändert sich der Zustand auf DRM1. Wird DRM2 geschalten während DRM1 aktiv ist, wird bleibt der Zustand bei DRM1.



    Wir empfehlen die Nutzung der AZZURRO Operators App, unter Einstellungen > Netzeinstellungen > Logikschnittstelle (DRM1-8) wird die DRMn-Funktion aktiviert. Die App erlaubt die Parametrierung der Regelwerte, sollte der Netzbetreiber eine Anpassung fordern. Weitere Infos finden Sie hier - DRM1-8 - Rundsteuerempfänger

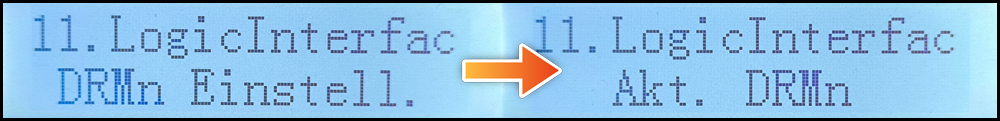

    Als Alternative können Sie die DRMn-Funktion am Gerät unter Erweitere Einstellungen > Logikschnittstelle aktivieren.
