DTSD422-D3-WiFi

    Urheber: Mergim Morina
    Letzte Aktualisierung: 29.04.2025

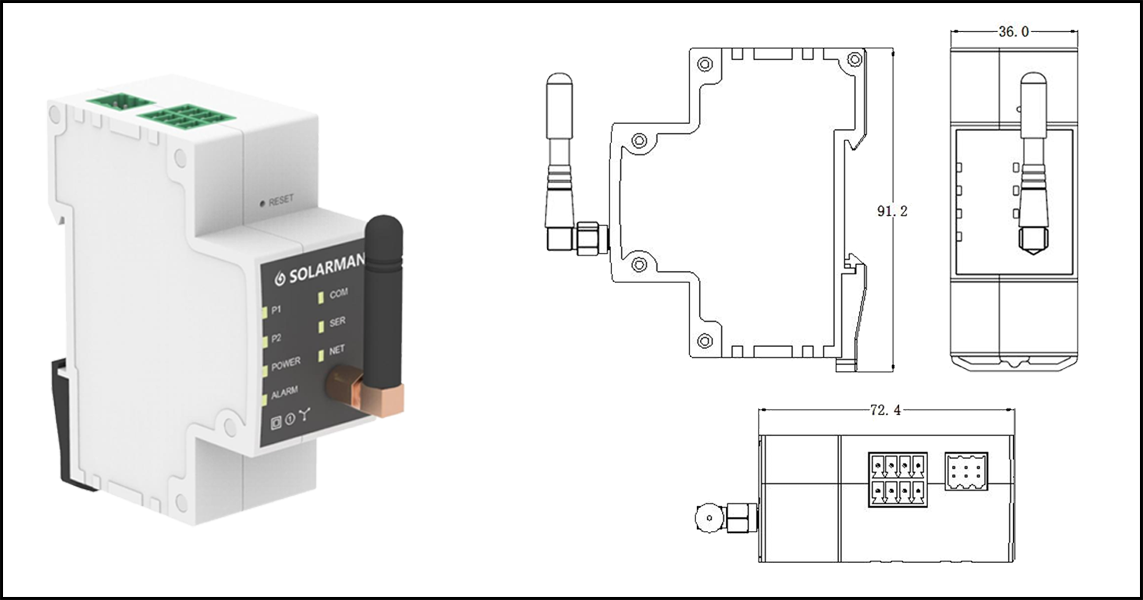

    Diese Anleitung beschreibt die Einbindung des Solarman DTSD422-D3-WiFi Energy-Meters. Der Einsatz dieses Messgerätes erlaubt die Erfassung des Eigenverbrauches und die Nachverfolgung dieser Werte im AZZURRO Monitoring (Systems Web & Systems App). Beachten Sie, dass diese Messmethode nicht zur Einspeisebegrenzung der Wechselrichter herangezogen werden kann.

    Im Set befinden sich zzgl. zum Meter noch eine Kabelpeitsche mit Stromwandlern und passende Leiterplattenklemmen für alle benötigten Anschlüsse.



    Anschlüsse:

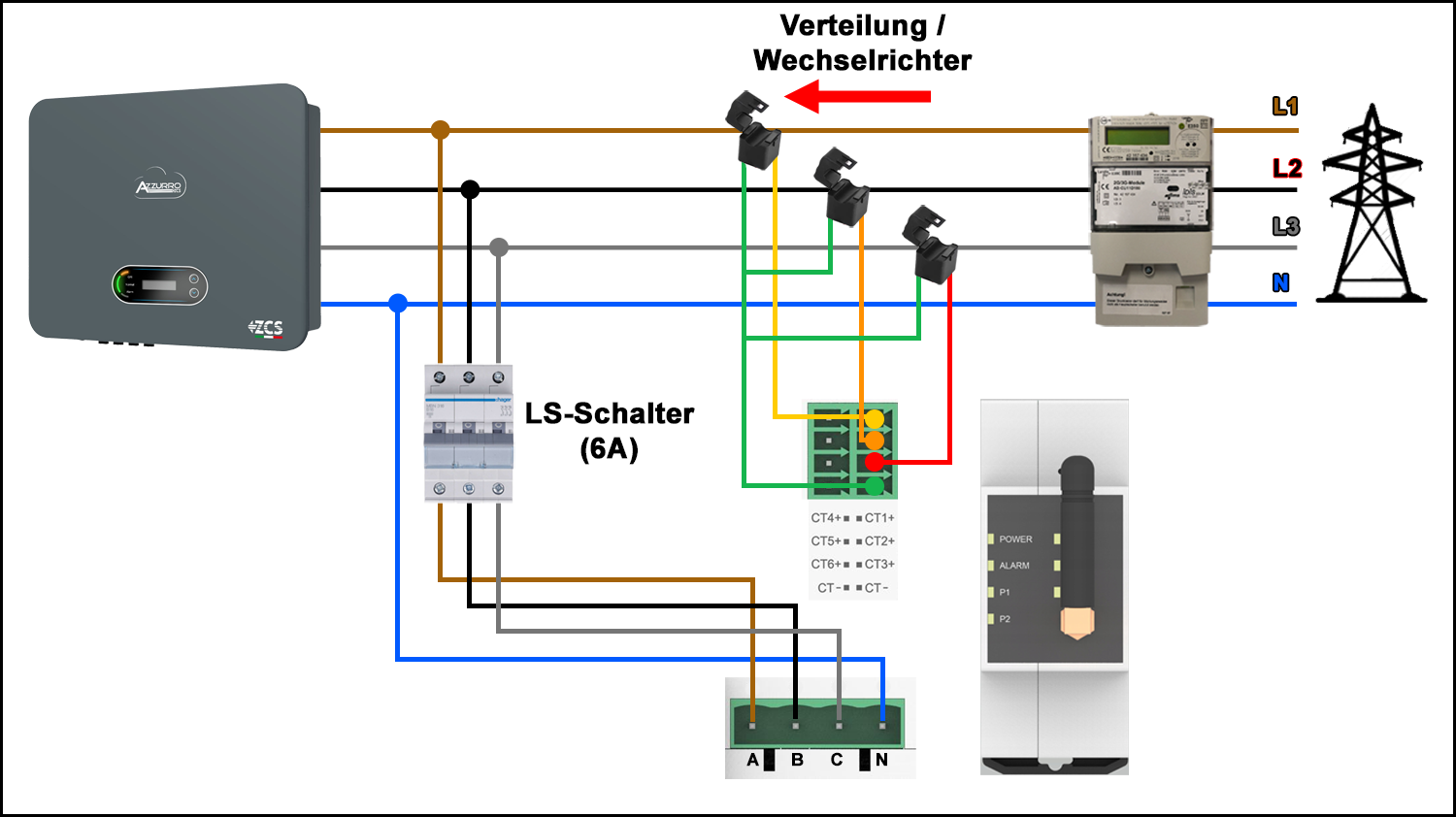

    Leiterplattenklemme A/B/C/N - L1/L2/L3/N
    • Sichern Sie aufgrund der Leiterquerschnittsverjüngung die Ableitungen (1mm²) zu den Klemmen mit einer 6A Sicherung ab
    • Halten Sie sich strikt an die Bezeichnungen um die Phasengleichheit einzuhalten

    Kabelpeitsche mit Stromwandler CT1/CT2/CT3 - L1/L2/L3
    • Die max. Stromstärke pro Phase darf nur bis 100A betragen
    • Die Klemmen CT4/CT5/CT6 bleiben unbelegt
    • Achten Sie auf die Pfeilrichtung der Stromwandler, diese müssen ausnahmslos Richtung Verteilung/Wechselrichter zeigen
    • Klemmen Sie zuerst den Stecker für die Stromwandler ans Meter an bevor Sie diese an die zu messenden Leitungen anbringen
    • Halten Sie sich strikt an die Bezeichnungen um die Phasengleichheit einzuhalten



    Drehfeld des GRID-Steckers:

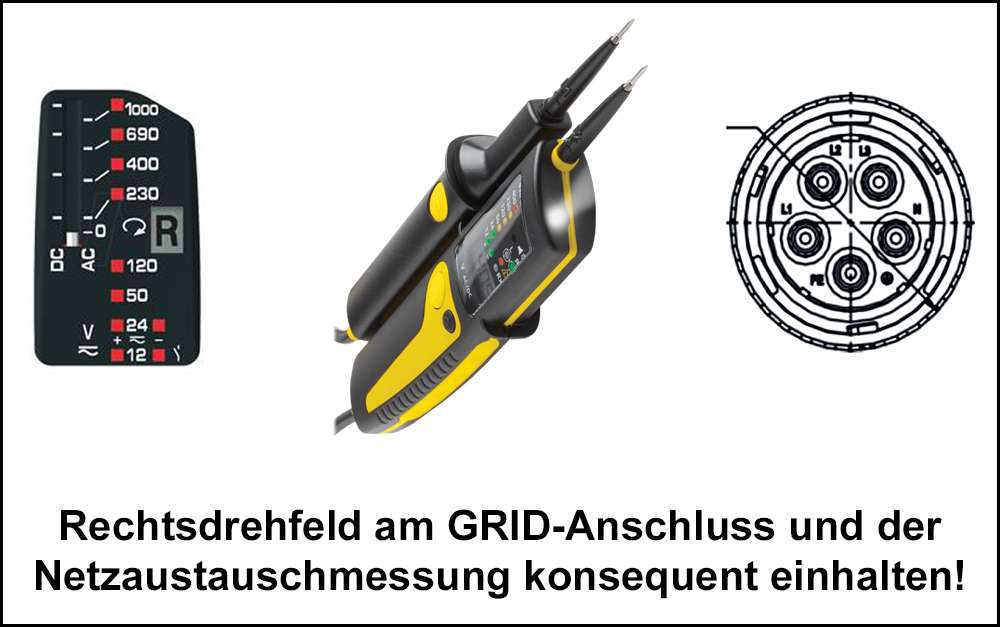

    Sorgen Sie dafür, dass der GRID-Anschluss des Wechselrichters ein rechtsdrehendes Drehfeld aufweist. Dies grenzt die Fehlersuche bei einer anliegenden Falschmessung ein und dient des Weiteren zum ordnungsgemäßen Betrieb des Wechselrichters. Es wird generell empfohlen, die Drehrichtung in der gesamten Anlage konsequent einzuhalten!




    Verbindung mit einem Netzwerk herstellen:

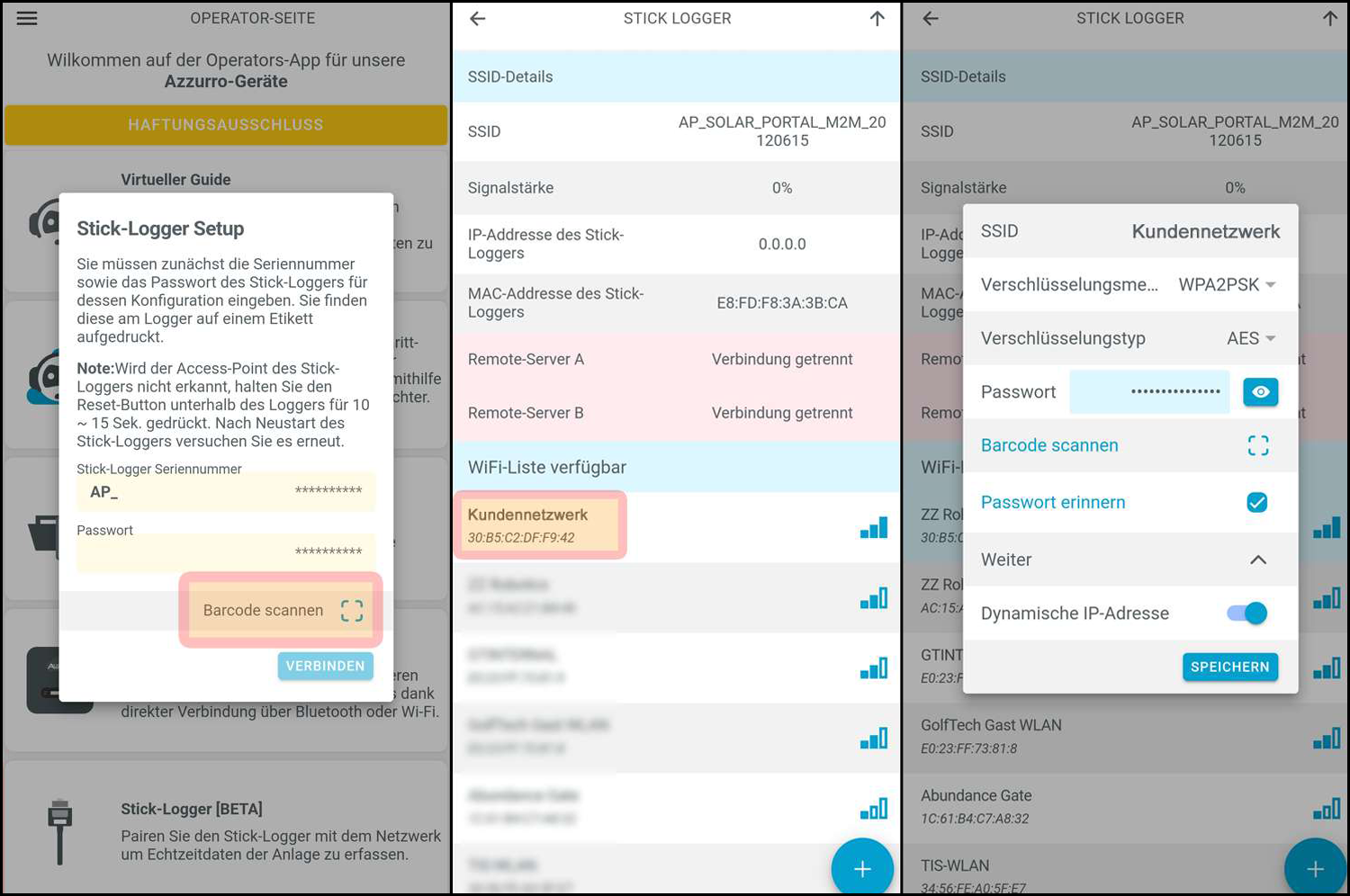

    Wenn der Energy-Meter fertig angeschlossen und in Betrieb ist, können Sie mit der Herstellung der Internetverbindung fortfahren. Öffnen Sie die AZZURRO Operators App und tippen Sie auf die Schaltfläche "Stick-Logger". Scannen Sie den QR-Code am Aufkleber um die Seriennummer und das Passwort des Meters automatisch zu übernehmen. Wählen Sie nach dem erfolgreichen Pairing zwischen Smartphone und Meter das benötigte Netzwerk aus, geben den Netzwerkschlüssel ein und bestätigen die Einstellungen. Der Energy-Meter startet sich neu. Das Gerät misst innerhalb der nächsten fünf Minuten den Netzaustausch der Anlage.

    Sie können die Netzwerkeinstellungen rücksetzen, indem Sie mit einem dünnen Draht ins Loch des Reset-Taster reinfahren und diesen für 10 Sek. gedrückt halten.




    Anbindung ans Monitoring:

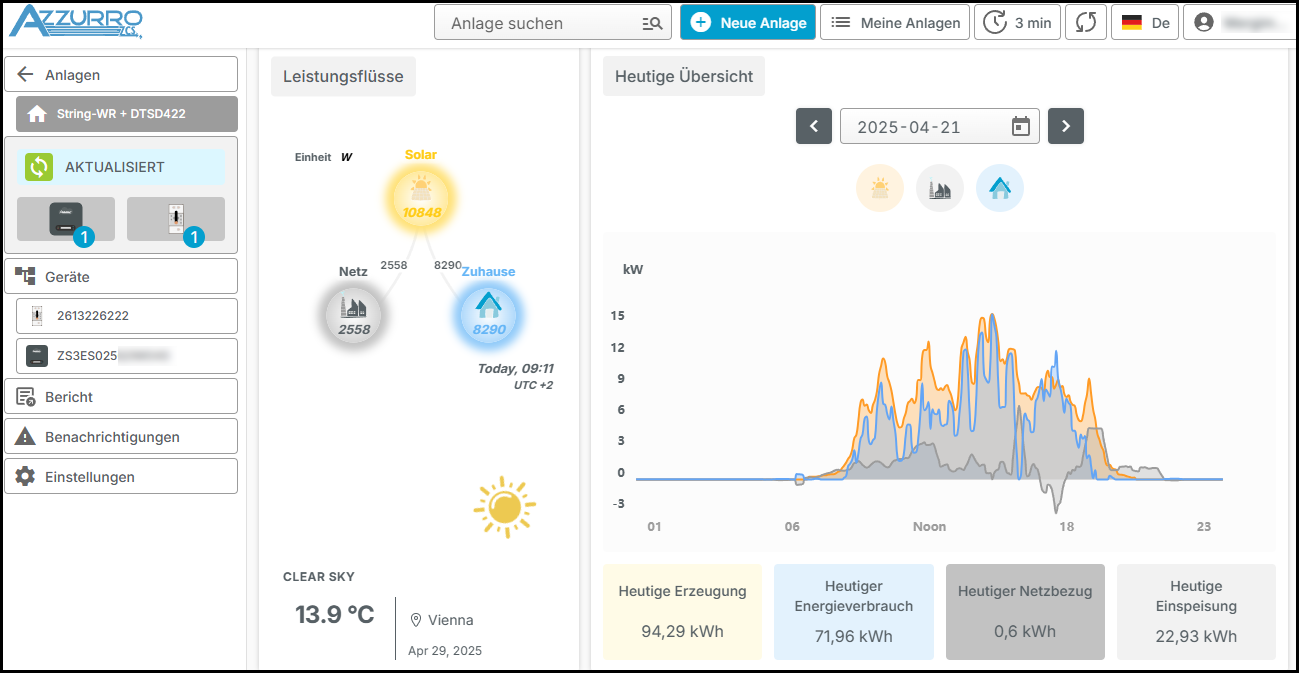

    Rufen Sie das AZZURRO Systems Web über Ihren Browser auf und erstellen Sie eine neue Anlage. Wählen Sie als Kommunikationsmethode die Schaltfläche "Andere" und fügen Sie die Seriennummern der Wechselrichter und des Energy-Meters hinzu. Nach Abschluss der Einbindung gelangen Sie zur Gesamtansicht der Anlage. Bei vorhandenen Laufdiagrammen für Netzaustausch (grau) und Eigenverbrauch (blau) gilt die Messung als sichergestellt.
