ADL400 - Direktmessung

    Urheber: Mergim Morina
    Veröffentlicht: 01.03.2023
    Letzte Aktualisierung: 10.09.2026

    Diese Anleitung beschreibt die Einbindung und Einstellung des ACREL ADL400 Energy-Meter (alternative Bezeichnung "CARO-Meter"). Wenden Sie diese Messmethode bei folgenden Situationen an:
    • Der Phasenstrom am Netzanschlusspunkt bleibt unter 80A und der beengte Platz im Verteilerkasten erlaubt keine Installation von Strommesswandlern
    • Es sind weitere Erzeugungseinheiten innerhalb der Anlage vorhanden, dessen Erzeugungen gemessen werden müssen
    • Es wird bereits mindestens ein ACREL ADL400 zur Messung innerhalb der Anlage verwendet
    • Die Distanz zwischen Wechselrichter / HUB und dem / den Energy-Meter(n) beträgt mehr als 30m

    Der CHINT DTSU666 ist kompatibel mit folgenden Geräten:

    Die Kompatibilität zu folgenden Geräte folgt noch:

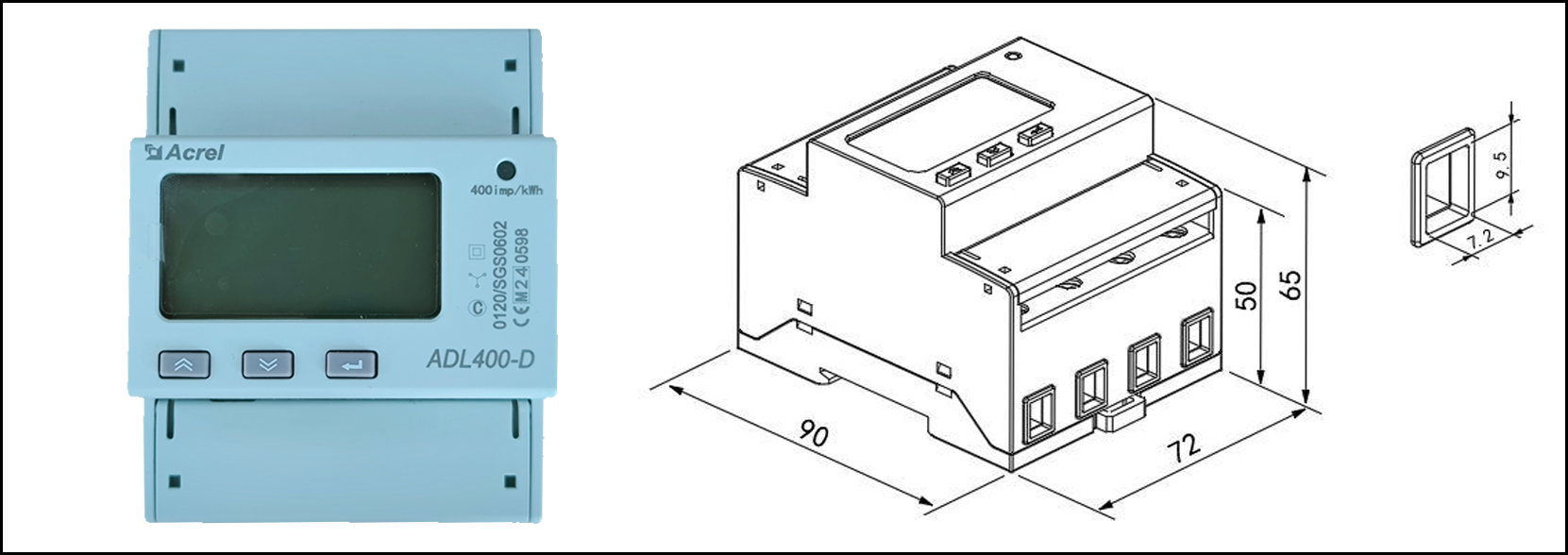

    Sie erhalten den passenden Energy-Meter von unseren Großhandels-Partnern. Im unteren Bild finden Sie dessen Abmaße.



    1.) Anschlüsse:
    Käfigklemmen L1/L2/L3 - Obere AC-Anschlüsse
    Käfigklemmen L1'/L2'/L3' - Untere AC-Anschlüsse
    • Der Neutralleiter muss an mindestens eine der Käfigklemmen mit der Bezeichnung "N" oder "N" angeschlossen werden, ein Durchschleifen ist nicht notwendig
      • Beim fehlenden Anschluss des Neutralleiters wird das Gerät nicht mit Spannung versorgt
    • Der Anschluss der zumessenden Leitung unterliegt keiner festgelegten Messrichtung und kann den Platzbedingungen entsprechend frei gewählt werden
      • Die Messrichtung kann im Menü des Energy-Meters umgeändert werden
    • Stellen Sie sicher, dass im Zuge der Inbetriebnahme die aktuellste Firmware des Wechselrichters installiert wird


    Reihenklemmen 21/22 - RS485-Verbindung zum Wechselrichter
    • ZP2 - Pin 5/6 (COM-Stecker) - Zweiadriger Anschluss an Federklemmen
    • ZP3 - Pin 1/2 (Patchbay) - RJ45-Anschluss am METER/CT-Port

    • Verwenden Sie ein geschirmtes und verdrilltes Kabel mit einem Leiterquerschnitt von min. 0,5mm²
    • Vermeiden Sie generell Kommunikationskabel zusammen mit Stromleitungen gebündelt zu verlegen
      • Kapazitive und induktive Einkopplungen führen zu Kommunikationsstörungen
    • Wenn das Kabel entlang von Stromleitungen verlegt werden muss, erden Sie den Schirm einseitig
      • Eine beidseitige Erdung hätte den Effekt einer typischen Brummschleife - ungewollter Stromfluss durch die Schirmung
    • Ab einer Leitungslänge von 100m sollten 120Ω Widerstände zwischen die Anschlussklemmen (ZP2) geklemmt werden
      • Die Zuschaltung des Widerstandes verhindert Reflexionen innerhalb des Kommunikationsbusses



    2.) Verschaltungen

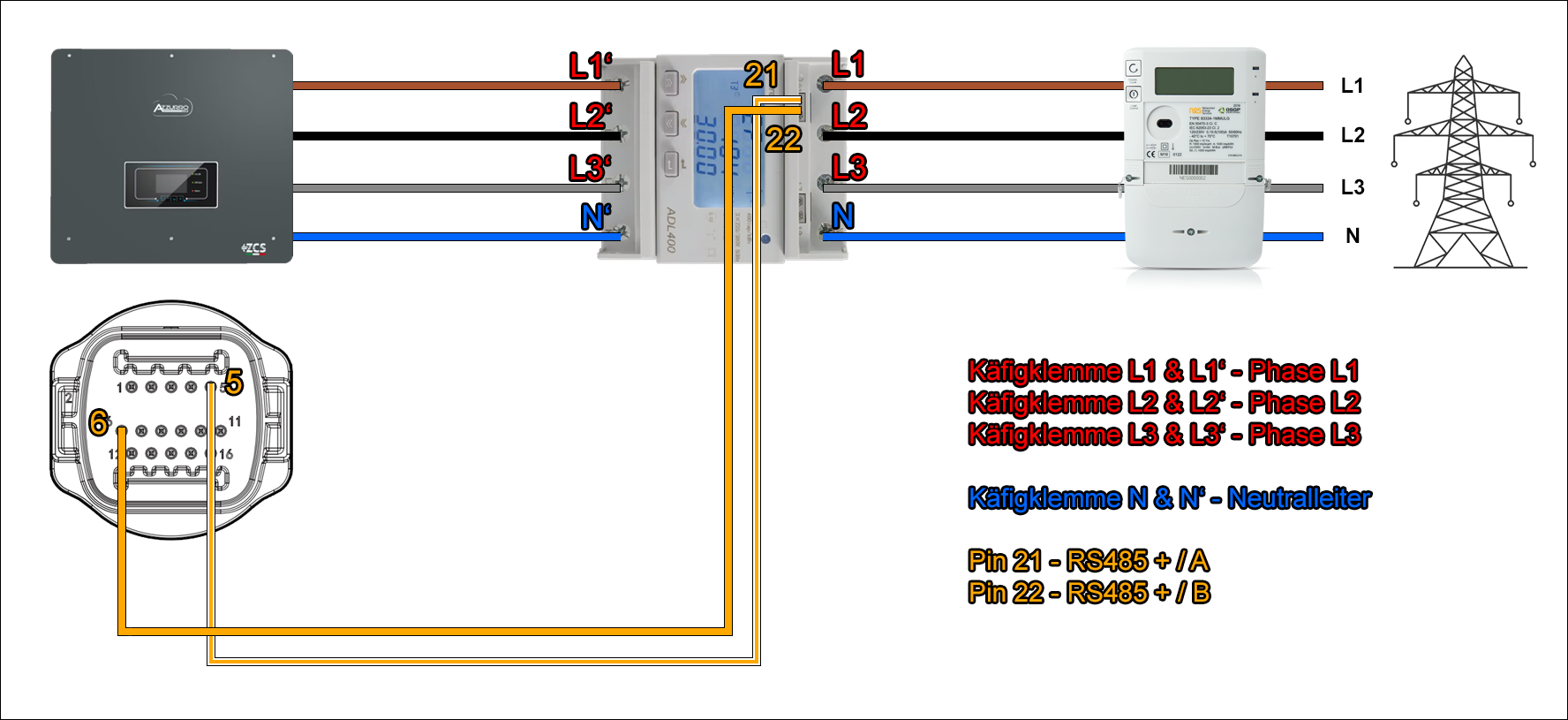

    ZP2 (3PH HYD 5000 - 20000 ZSS, ab Firmware V110061):

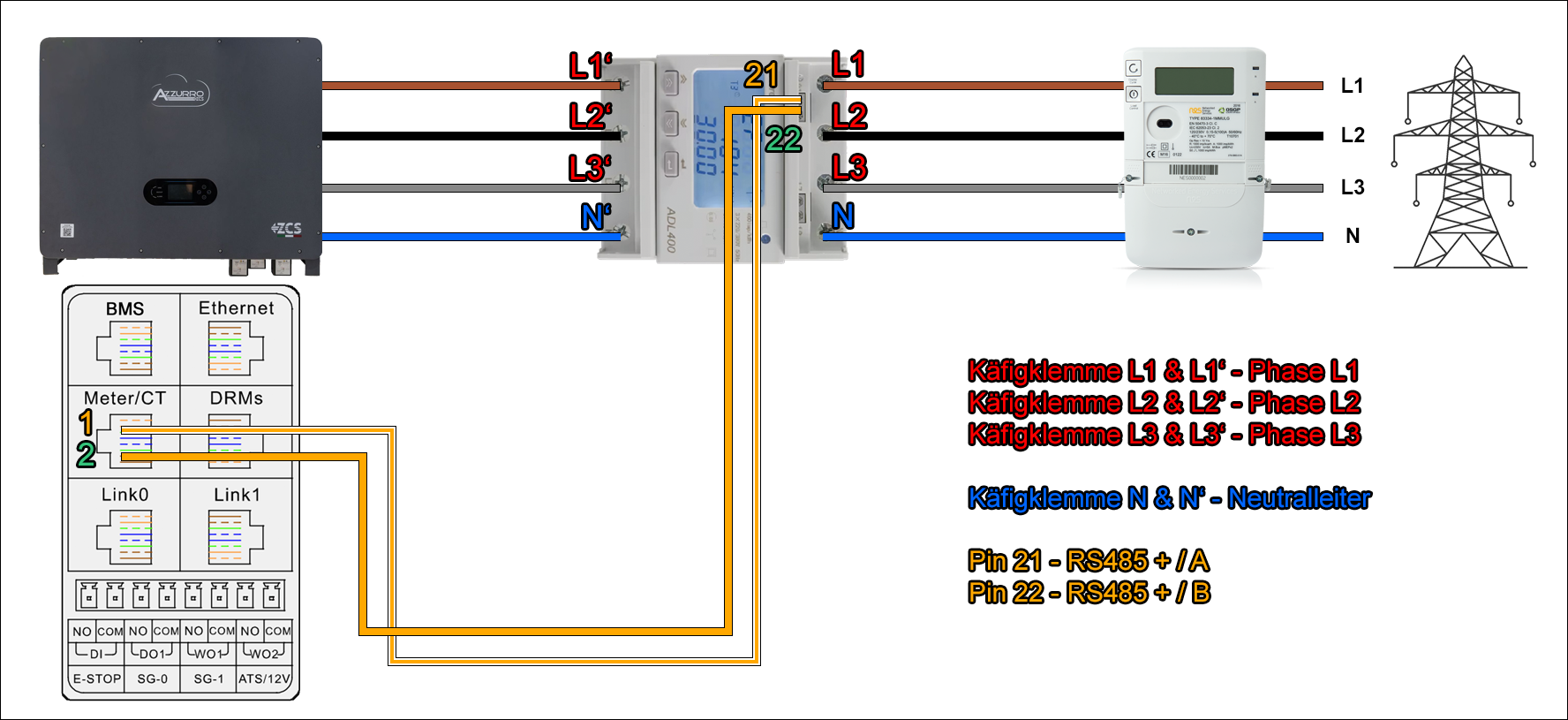

    ZP3 (3PH HYD 5000 - 12000 ZP3, ab Firmware V000510):

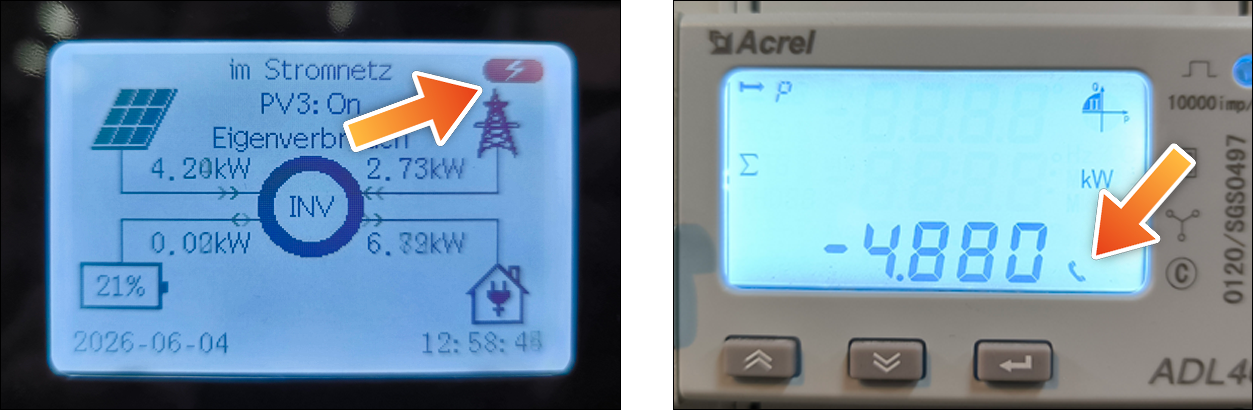

    Bei erfolgreicher Kommunikation zeigen die Geräte den Kommunikationsstatus über das Display an
    • Der Hybridwechselrichter weist auf der rechten oberen Displayecke ein Meter-Symbol auf (wechselt sich bei vorhandenem Datenlogger beständig mit dem "WiFi"-Symbol)
    • Am Display des Energy-Meters erscheint ein Telefonsymbol



    3.) Weitere Installationshinweise:
    Einige wichtige Punkte sind zu beachten:
    • Der Messpunkt sollte im Zweifelsfall immer zwischen dem EVU-Zähler und den Hauptableitklemmen der Hauptverteilung angebracht werden, damit die Erfassung aller Verbraucher innerhalb der Anlage sichergestellt wird
    • Da sowohl die Spannungs- als auch Stromwerte am selben Messpunkt erhoben werden, gestaltet sich die Installation und Prüfung der Energiemessung dieses Energy-Meters einfacher im Vergleich zum CHINT DTSU666 oder den bei den HYD-Modellen inkludierten Strommesswandlern
    • Verwenden Sie für die Kommunikationsleitung keine starren Adern, diese können beim Einziehen und Verlegen des Kabels brechen



    4.) Parametrierung des ACREL ADL400:

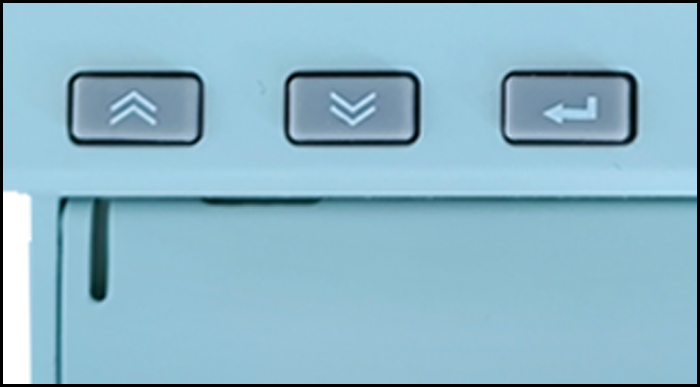

    Wenn Sie den Energy-Meter soweit fertig angeschlossen und platziert haben, können Sie das Gerät parametrieren. Die Bedienung des Acrel ADL400-Menüs funktioniert folgendermaßen:
    (Pfeil) OBEN:
    • Blättert das Display auf die vorherige Seite
    • Schiebt den Cursor auf die nächste Stelle
    (Pfeil) UNTEN:
    • Blättert das Display auf die nächste Seite
    • Wählt den gewünschten Wert
    ENTER:
    • Ruft das Einstellungs-Menü auf (Halten)
    • Bestätigt die Eingabe im jeweiligen Submenü (Tippen)

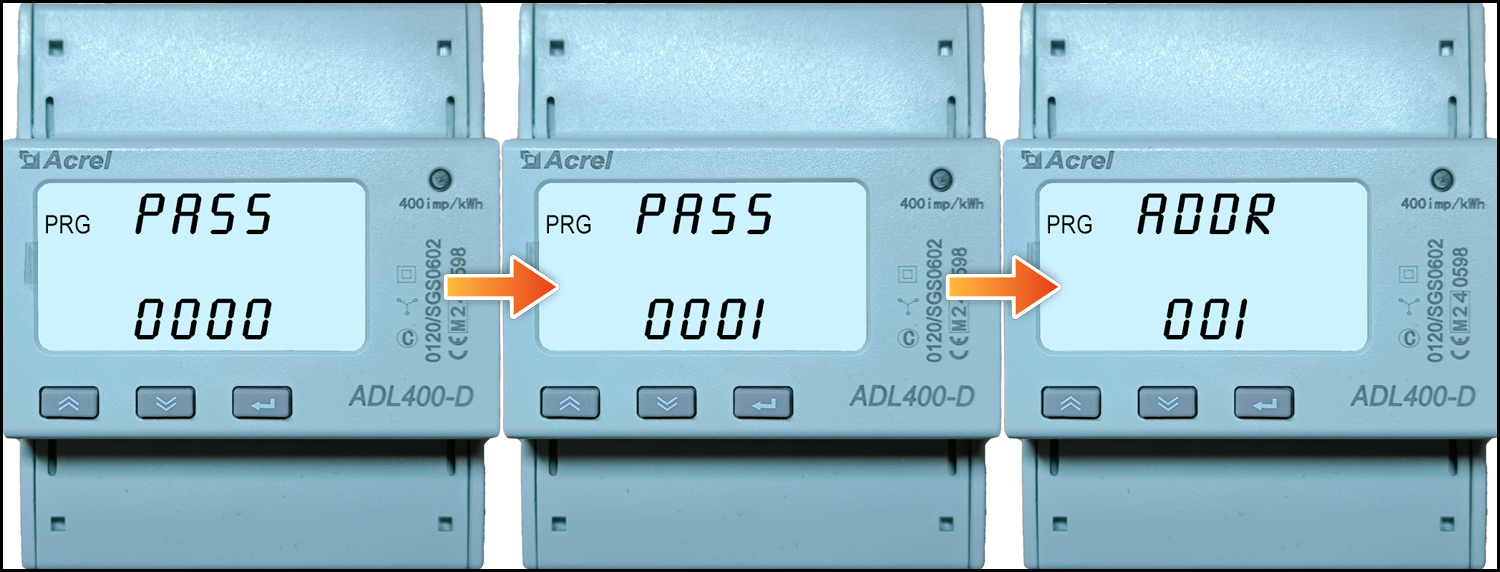

    Hauptmenü aufrufen:
    • Halten Sie die ENTER-Taste gedrückt, das Menü "PASS" erscheint auf dem Display
    • Tippen Sie einmal auf UNTEN um den Passcode "0001" zu schreiben
    • Bestätigen Sie den Passcode mit ENTER
    • Nun befinden Sie sich im Hauptmenü, es wird der Menüpunkt "Addr" angezeigt

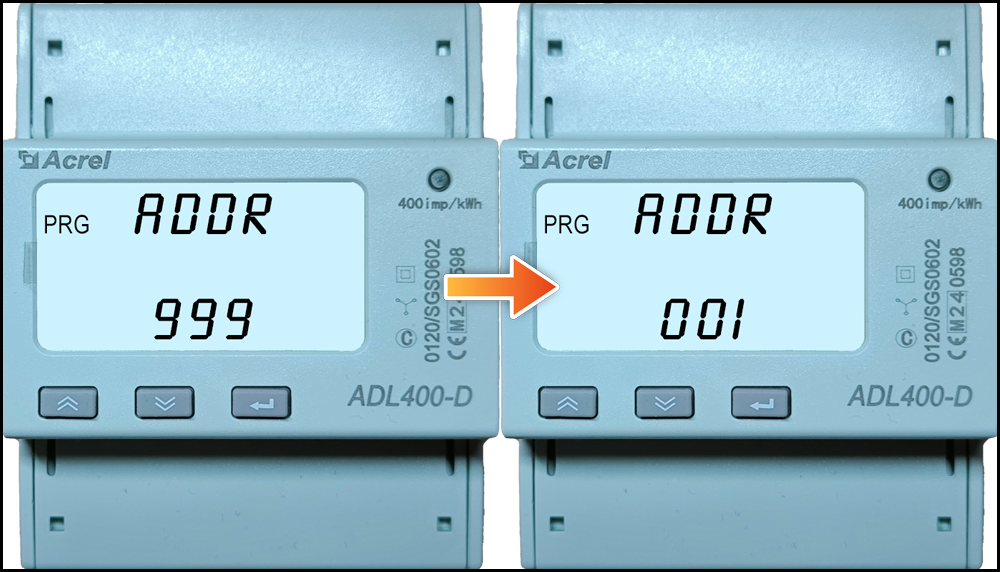

    Adressierung einstellen (Netzanschlusspunkt):
    Die Adresse 001 ist von Werk aus eingestellt. Sollte Sie dennoch geändert worden sein, gehen Sie wie folgt vor:
    • Im Hauptmenü > Addr auf ENTER tippen, der Cursor leuchtet auf der Einerstelle
    • Wenn nötig auf UNTEN tippen bis die Zahl "1" in der Einerstelle steht
    • Ggf. mit OBEN auf die anderen zu ändernden Stellen springen
    • Auf ENTER tippen um die Adresse "001" zu bestätigen, der Cursor hört auf zu blinken

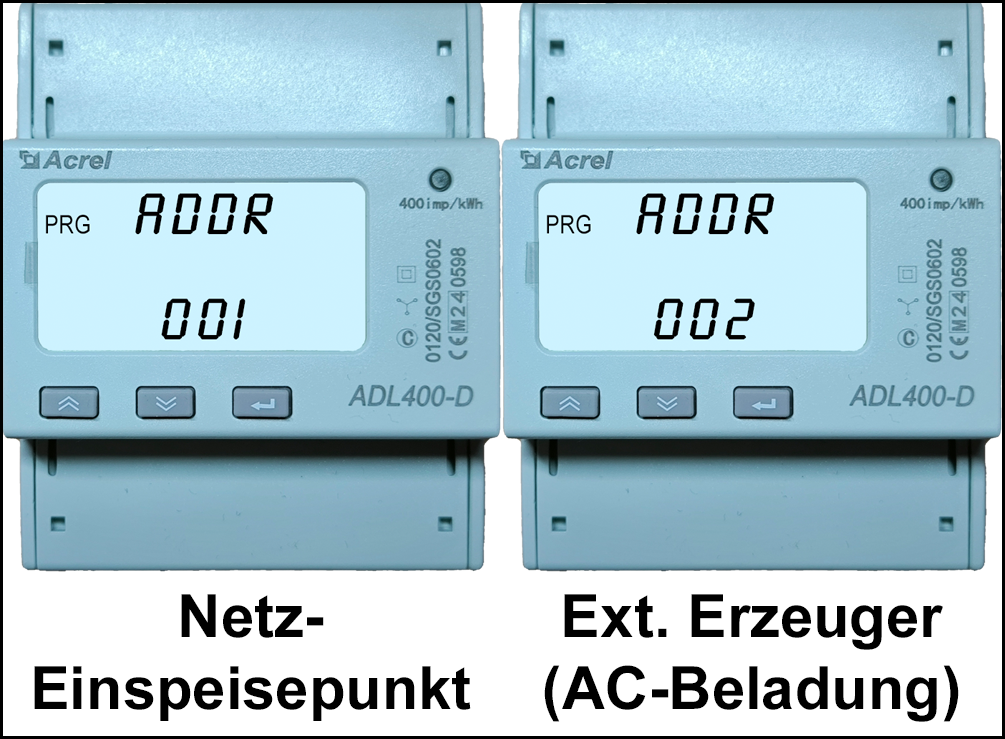

    Adressierung einstellen (Erzeuger):
    Befinden sich in der Anlage weitere Erzeugungsanlagen, muss deren Erzeugung mit einem weiteren Energy-Meter gemessen werden. Bis zu drei weitere Energy-Meter (adressiert mit 2-4) können verwendet werden. Die RS485-Verbindungsleitungen werden alle am COM-Stecker des Hybridwechselrichters angeschlossen.

    ACHTUNG!: ADL400 können nicht mit DTSU666 kombiniert werden! Nutzen Sie ausschließlich die selben Fabrikate!

    • Im Hauptmenü > Addr auf ENTER tippen, der Cursor leuchtet auf der Einserstelle
    • Auf UNTEN tippen bis die Zahl "2" bzw. "3" oder "4" in der Einerstelle steht
    • Ggf. mit OBEN auf die anderen zu ändernden Stellen springen
    • Auf ENTER tippen um die Adresse "002" bzw. "003" oder "004" zu bestätigen, der Cursor hört auf zu blinken

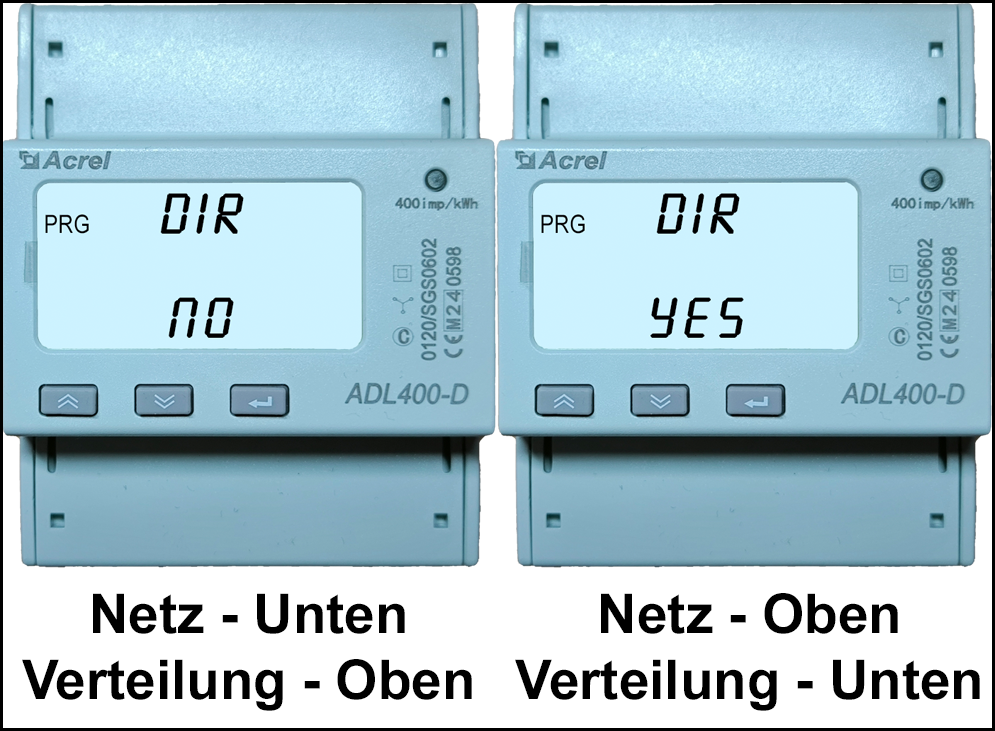

    Flussrichtung einstellen:
    Das Gerät erlaubt die Änderung der Messrichtung. Somit kann frei gewählt werden, auf welcher Seite die Zuleitung aus dem Netz bzw. die Ableitung zur Verteilung angeschlossen werden soll.

    • Im Hauptmenü auf UNTEN tippen bis der Menüpunkt "Dir" angezeigt wird
    • Auf ENTER tippen, der Cursor leuchtet auf
    • Auf UNTEN tippen um den Wert auszuwählen
    • "No" - Verteilung Oben/Netz Unten = Netzbezug (negatives Vorzeichen) = OK
    • "Yes" - Netz Oben/Verteilung Unten = Netzbezug (negatives Vorzeichen) = OK
    • Auf ENTER tippen um die Einstellung zu bestätigen, der Cursor hört auch zu blinken
    Info: Das Icon des Zählpfeilsystems wird bei verkehrter Flussrichtung ("Yes") entsprechend als Erzeugerzählpfeilsystem interpretiert.

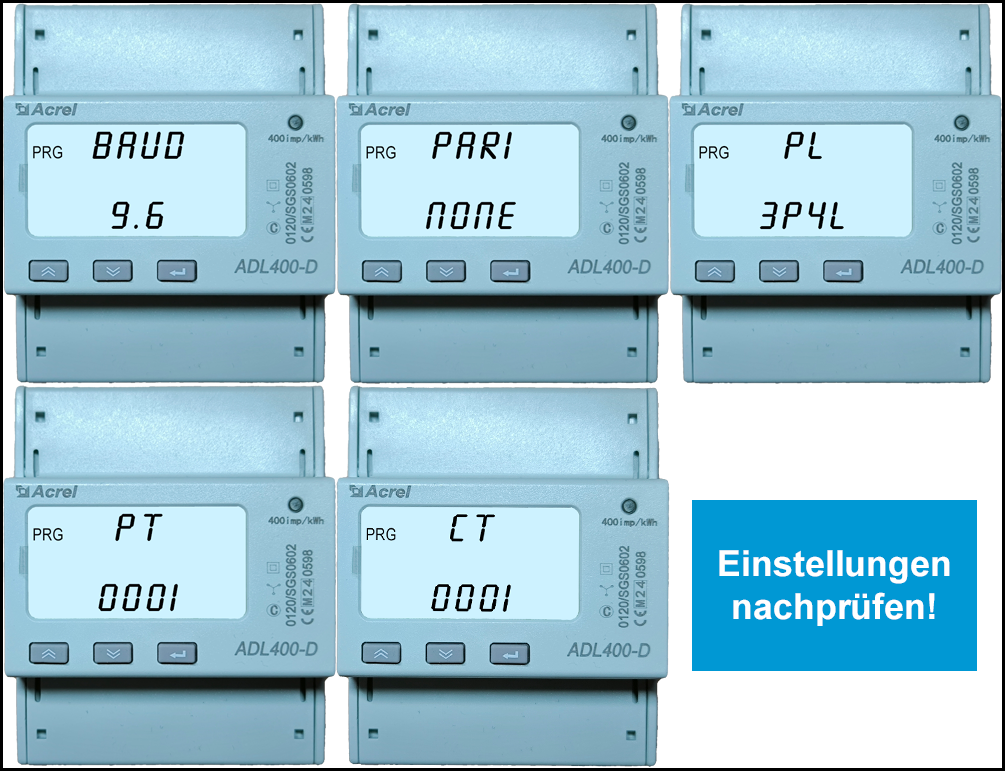

    Weitere Einstellungen:
    Folgende Einstellungen sollten sicherheitshalber geprüft werden, um den fehlerfreien Betrieb der Energy-Meter sicherstellen zu können:
    Baud - Die Baudrate der RS485-Verbindung muss auf "9.6" eingestellt sein
    Parity - Der Paritätsbit muss auf "None" konfiguriert sein
    PL - Der Verdrahtungsmodus muss auf "3P4L" eingestellt sein (dreiphasiger Anschluss mit Neutralleiter)
    PT - Das Spannungs-Wandlerverhältnis muss auf "0001" stehen
    CT - Das Strom-Wandlerverhältnis muss auf "0001" stehen

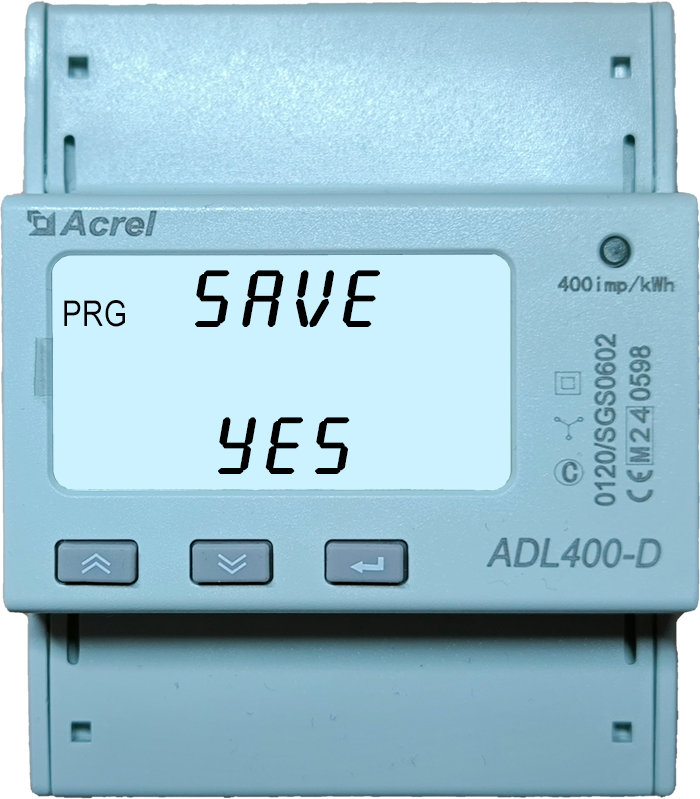

    Einstellungen speichern:
    Nachdem alle benötigten Parameter geändert wurden, müssen diese final abgespeichert werden.

    • Im Hauptmenü ENTER gedrückt halten bis der Menüpunkt "Save" angezeigt wird
    • Auf UNTEN tippen um den Wert "Yes" auszuwählen
    • Auf ENTER tippen um die Einstellungen final abzuspeichern, die Anzeige springt zurück auf die Energiedaten in kWh

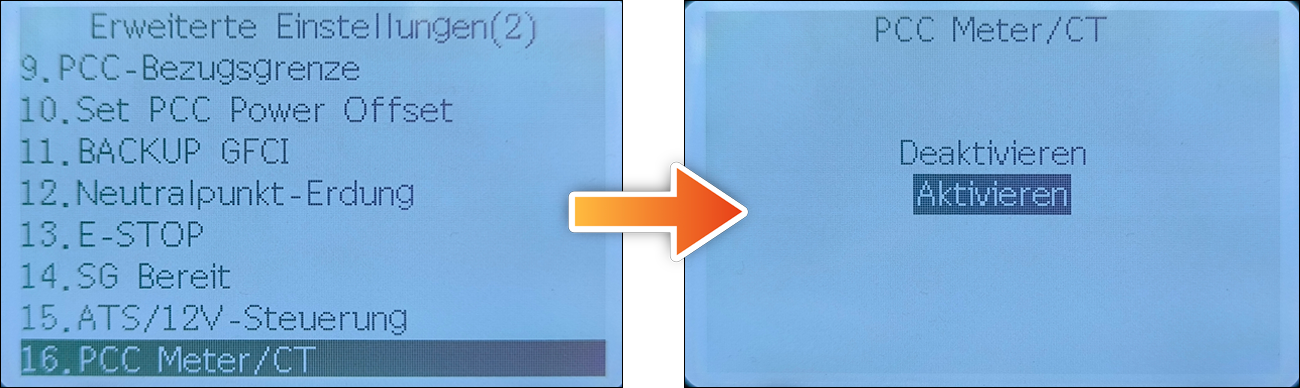

    5.) Aktivierung am Hybridwechselrichter:
    Navigieren Sie zu Menü > Erweiterte Einstellungen > PCC Meter / CT und aktivieren Sie diese Funktion. Dies gilt für alle HYD-Modellreihen.



    In den folgenden Anleitung wird die Kontrolle der Energiemessung verdeutlicht:
