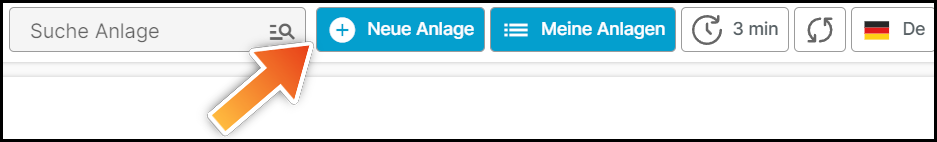

Anlagenerstellung und Monitoring (Connext)

Wählen Sie den Typ der Datenerfassung aus. Wählen Sie die linke Schaltfläche aus, geben Sie die Seriennummer des Connext in die erschienenen Zeile ein und klicke Sie auf "Weiter". Sollte das Connext bereits einem Eigentümer zugewiesen worden sein, weist Sie die Oberfläche darauf hin und Sie erhalten zunächst nur Zugriff auf die Monitoringdaten.

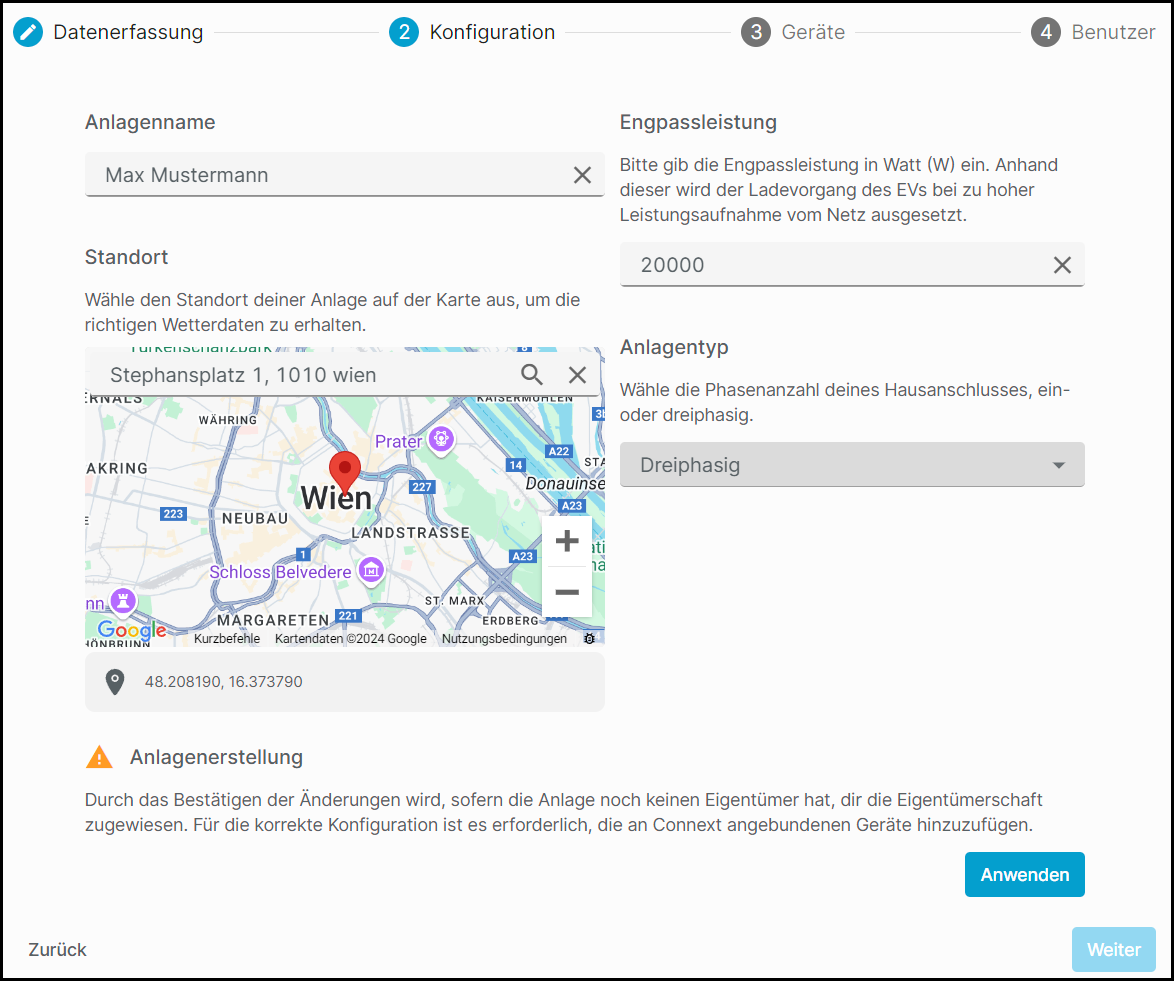

Vergeben Sie der Anlage einen Namen, wahlweise den Familiennamen des Anlagenbesitzers, die Straßenadresse des Standortes oder die Seriennummer des (Hybrid)-Wechselrichters. Geben Sie in die Adresszeile den Standort der Anlage an um Wetterdaten zu erhalten. Das Format "Straße Nummer, PLZ Ortschaft" ist sehr genau bei der Zielbestimmung. Bestimmen Sie die Engpassleistung der Anlage. Wenn der Netzbezug der Anlage diesen Wert übersteigt, unterbricht die angeschlossene Wallbox die Beladung des Elektrofahrzeuges. Wählen Sie noch die Phasenanzahl des Anschlusses der Anlage aus und klicken Sie auf "Anwenden". Nach Aktualisierung des Gerätes klicken Sie anschließend auf "Weiter".

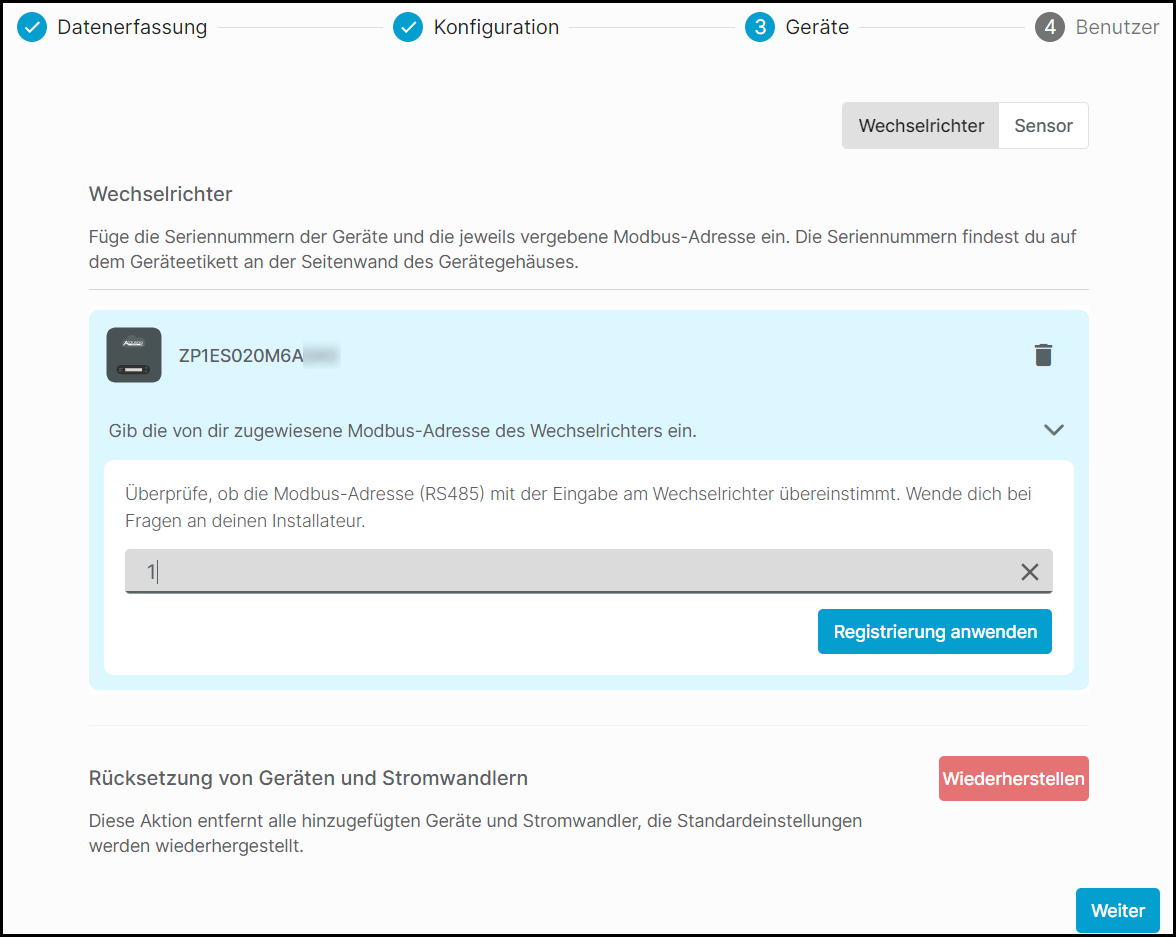

Geben Sie nun die Seriennummern der hinzuzufügenden Geräte ein. Unter "Einstellungen" geben Sie die Modbusadresse des jeweiligen Gerätes ein. Mit der Schaltfläche "Registrierung anwenden" wird das Gerät zum Connext hinzugefügt. Bei Anlagen mit mindestens einem Hybridwechselrichter und einem oder mehreren Stringwechselrichtern ist ausschließlich nur die Seriennummer des Hybridwechselrichters hinzuzufügen. Den entsprechenden Verschaltungsplan finden Sie hier - Kombination Hybrid + String-Wechselrichter (Dreiphasig)

Kontrollieren Sie an jedem Wechselrichter sicherheitshalber die Adresse.
Hybridwechselrichter - Systemeinstellungen > Modbus-Adresse = X, Baudrate = 9600bps
Stringwechselrichter - Einstellungen > Kommunikationsprotokoll

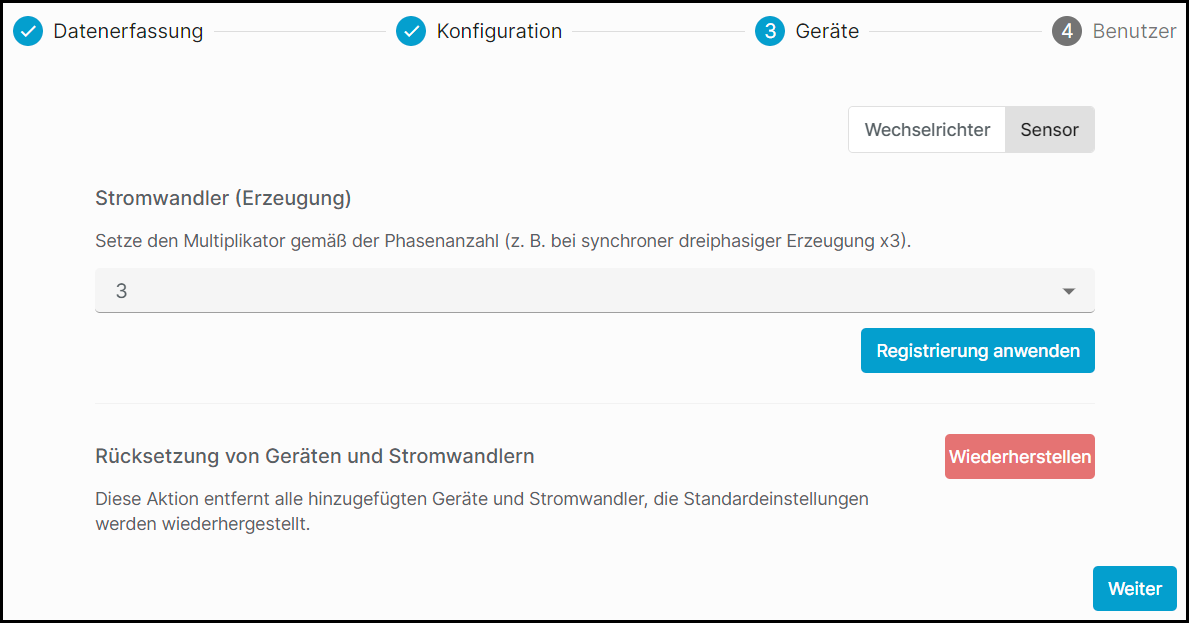

Sollten für eine bestimmte Anlagenkonfiguration stattdessen Messwandler verwendet werden, ist "Sensor" auszuwählen und der Multiplikator zu bestimmen. Weitere Infos finden Sie hier - Anlagenverschaltung mit Connext

1 - Einphasige Erzeuger
3 - Dreiphasige Erzeuger

Sie können die gespeicherten Einstellungen durch Klicken auf "Wiederherstellen" natürlich wieder revidieren. Klicken Sie anschließend auf "Weiter".

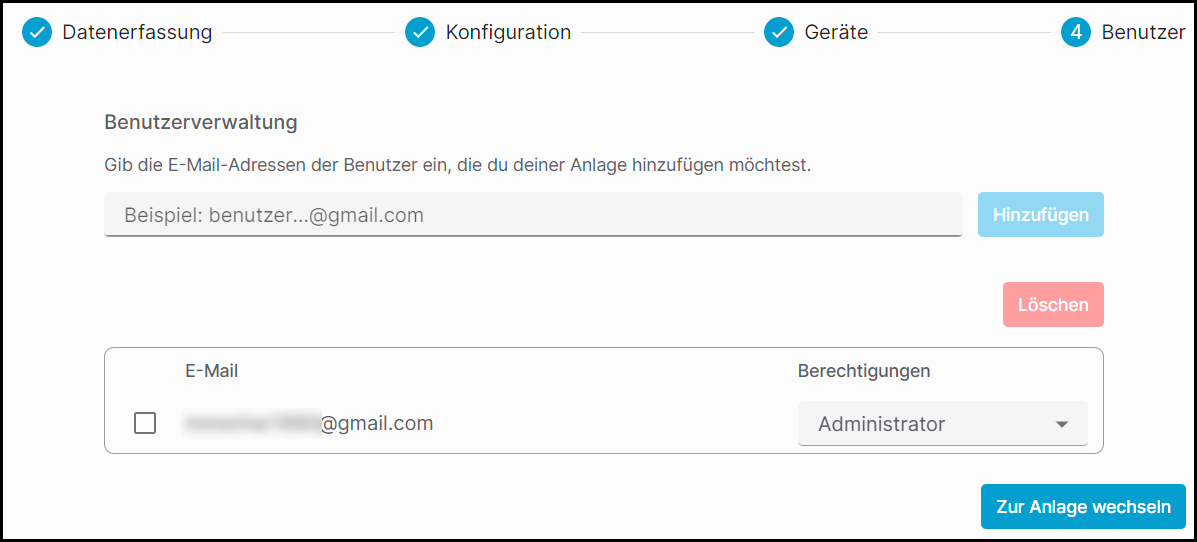

Unter dem letzten Punkt können zusätzliche Administratoren-Accounts zum Connext hinzugefügt werden. Diese Accounts besitzen dieselben Berechtigungen wie der Eigentümer. Einziger Unterschied: Die Vergabe weiterer Administratoren-Accounts obliegt allein dem Eigentümer des Connext (sprich dem Anlagenbesitzer). Klicken Sie anschließend auf "Zur Anlage wechseln" um auf das Dashboard der Anlage zuzugreifen.

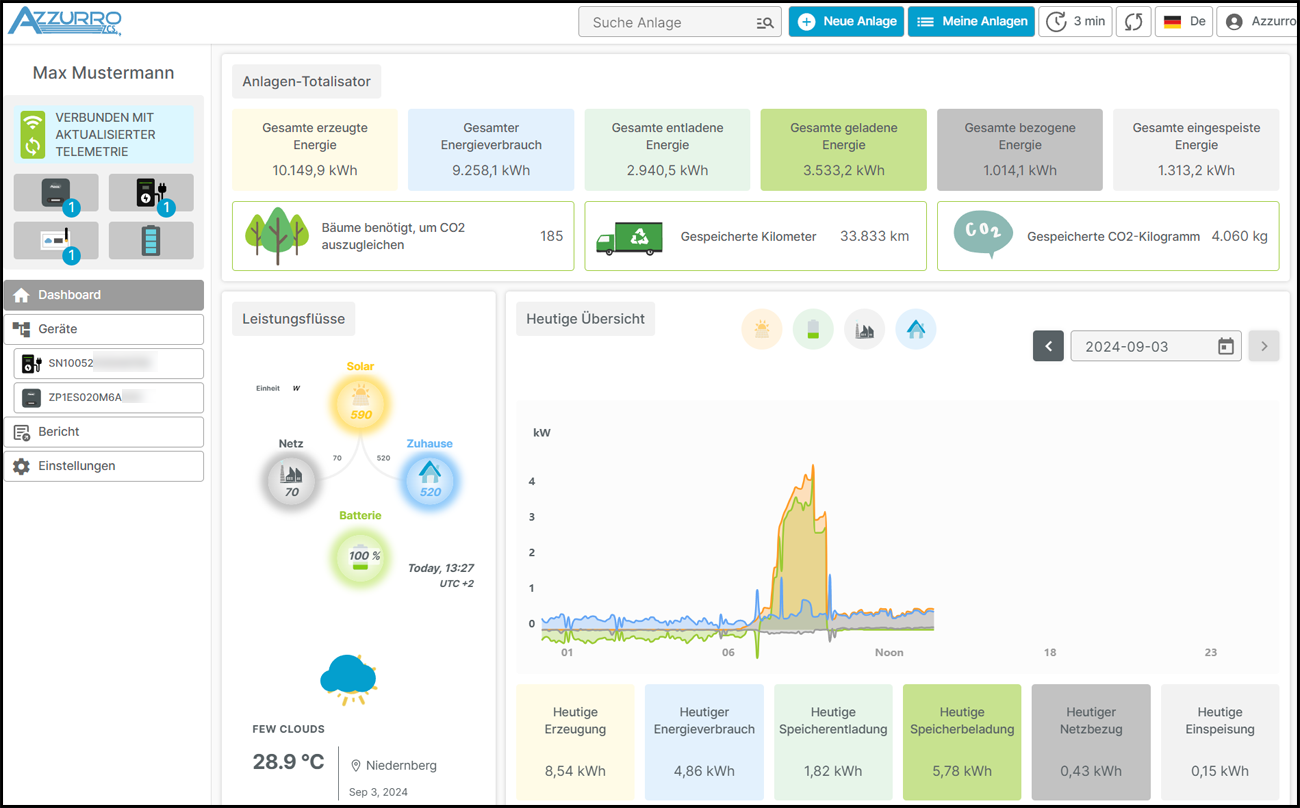

Sie befinden sich nun auf dem Dashboard. Von hier aus erhalten Sie einen Überblick über die Produktionswerte der gesamten Anlage.

Von oben angefangen finden Sie die folgenden Rubriken:

• Produktionsdaten der Gesamtlaufzeit sowie Fakten zur Umweltverträglichkeit der Anlage
• Animation der momentanen Leistungsflüsse
• Laufdiagramm mit Tageswerten der Leistungen und Energie (Datum auswählbar
• Pie-Charts über die Bezugsquellen des Eigenverbrauchs und Verwertung der Produktion
• Balkendiagramm für die monatliche/jährliche Energieübersicht

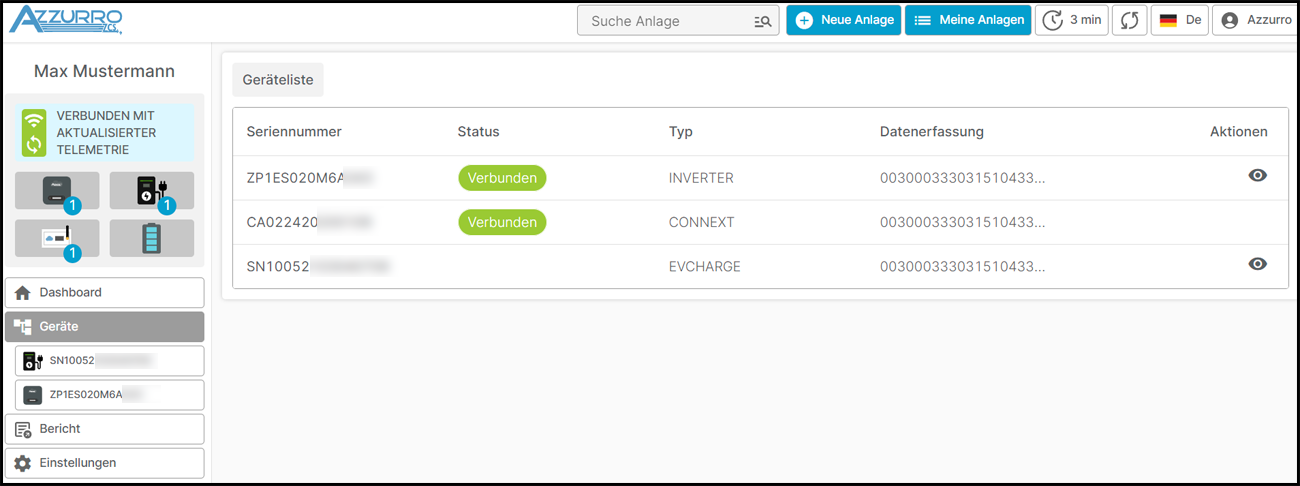

Unter dem Tab "Geräte" finden Sie die hinterlegten Seriennummern der Wechselrichter. Der Status gibt an, ob die Geräte eine Verbindung zum Connext haben und ein Datenaustausch erfolgt. Stellen Sie bei einer Anfrage an den technischen Support diese Seriennummern bereit, damit sich dieser unverzüglich mit den Geräten remote verbinden kann. Das Hinzufügen und Entfernen von Geräten wird noch zu Systems Web hinzugefügt, Änderungen erfolgen noch über die Systems App.

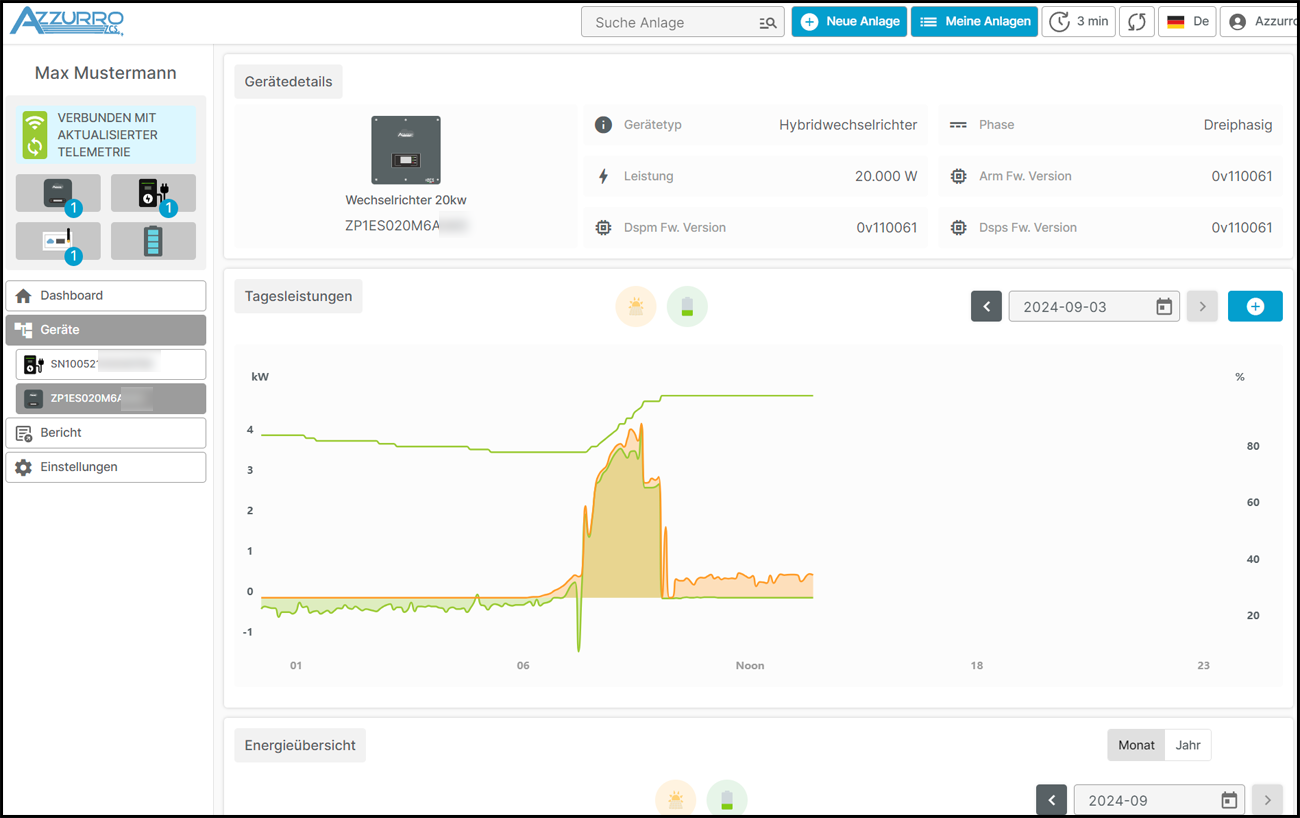

Auf Klicken der einzelnen Seriennummern erhalten Sie die vereinzelten Produktions-, Batterie- und Energiedaten des Gerätes. Zukünftig werden ebenfalls die Monitoringdaten der Wallbox verfügbar sein.

Bei Anlagen mit mindestens einem Hybridwechselrichter und einem oder mehreren Stringwechselrichtern ist ausschließlich der Hybridwechselrichter mit dem Connext zu verbinden. Dieses Gerät erfasst durch den Einsatz von Energy-Metern bereits die Gesamterzeugung der Anlage. Durch Hinzufügen einer Stringwechselrichter-Seriennummer ändert sich der Berechnungsmodus des Eigenverbrauches und die Datenerfassung ist fehlerhaft.

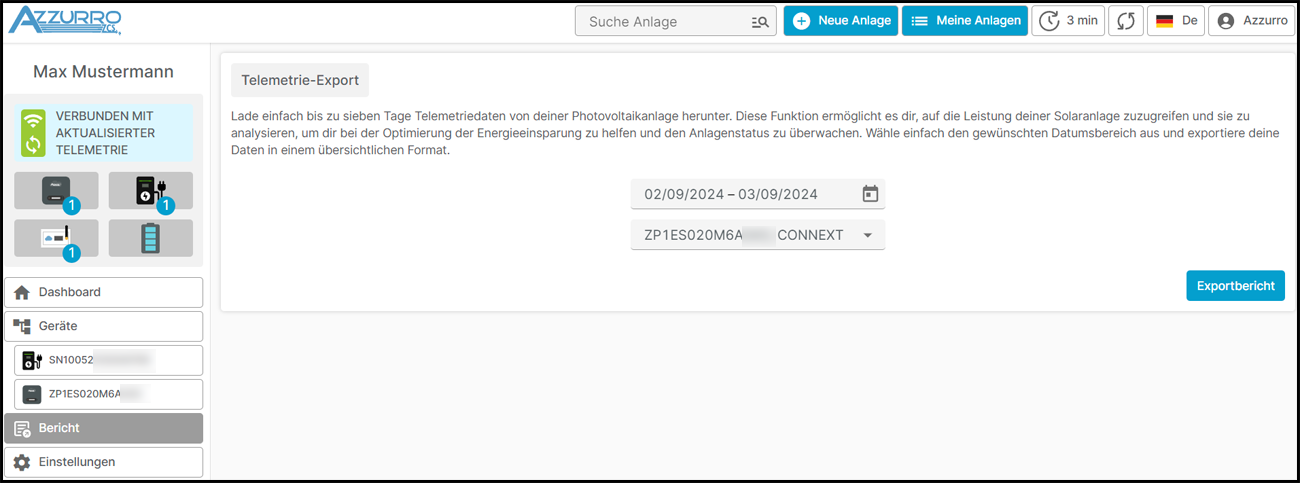

Im Bereich "Bericht" können Sie sieben-tägige Exportberichte der verbundenen Geräte erstellen lassen. Wählen Sie die Zeitspanne aus und klicken Sie anschließend auf "Exportbericht".

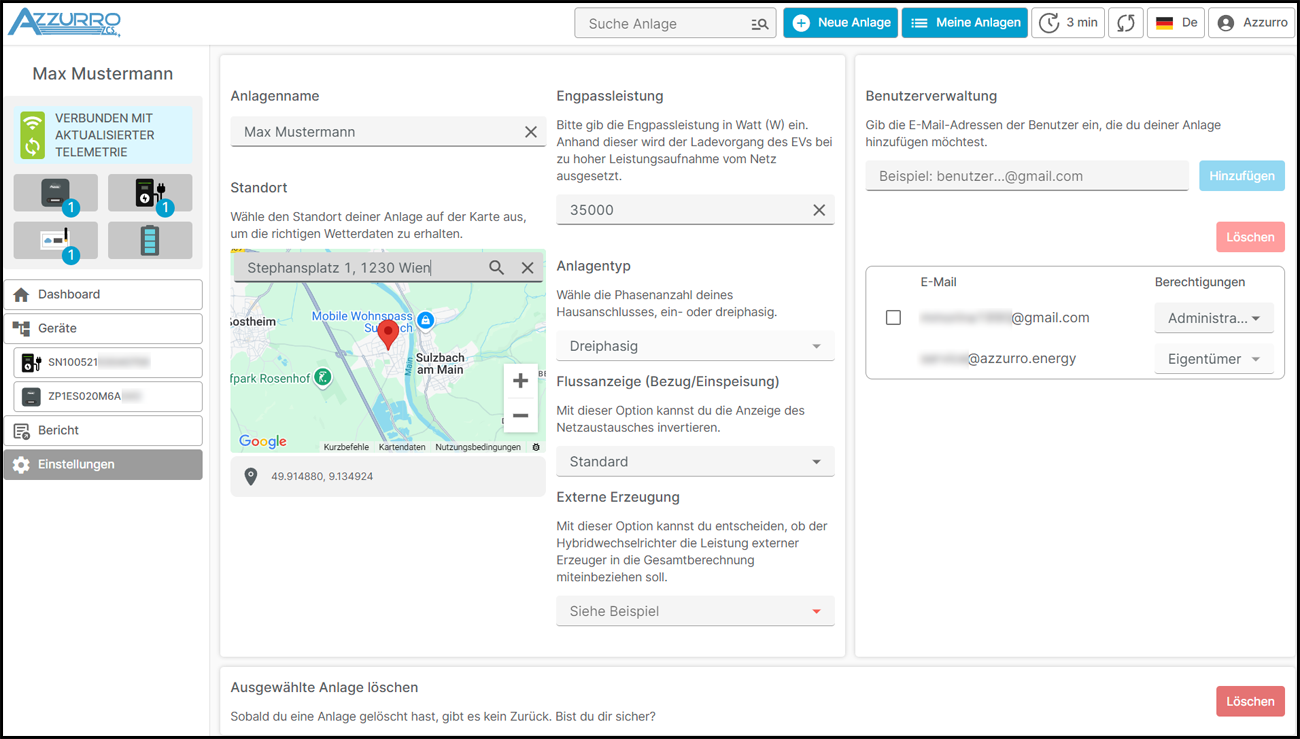

Im Bereich "Einstellungen" können Sie alle Parameter der Anlage nochmals umstellen. Bei Administratoren-Accounts fehlt die hier dargestellte Option der Nutzerverwaltung. Bei Bedarf kann auch die komplette Anlage wieder von Systems Web entfernt werden.
