Ethernet-Logger - Modbus TCP

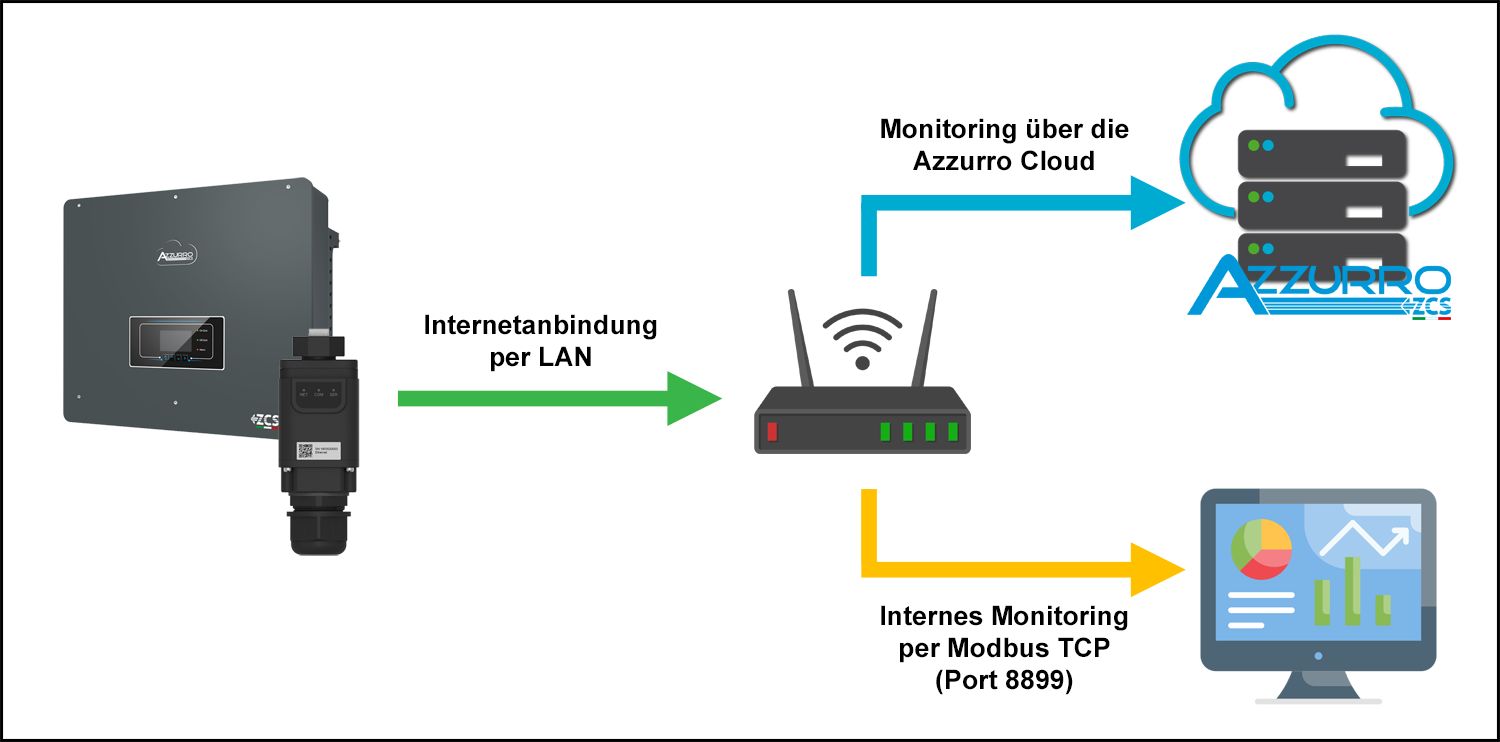

Der Ethernet-Datenlogger (ZSM-ETH-USB) kann alternativ für die Kommunikation zwischen Wechselrichter und eigener Monitoring-Lösung genutzt werden. Der Datenaustausch erfolgt über Modbus TCP, auf die Nutzung eines zusätzlichen RTU-TCP Gateways kann ggf. verzichtet werden. Bedenken Sie allerdings, dass diese Methode nur mit der Ethernet-Variante funktioniert, da WiFi- und LTE-Logger ein proprietäres Protokoll für den Datenaustausch verwenden.

Wir empfehlen, dem Ethernet-Logger eine statische IP zuzuweisen. Die Anleitung finden Sie hier - Ethernet-Logger - Statische IP. Über den Port 8899 können Modbus-Befehle an den Wechselrichter gesendet werden. Bitte fügen Sie keine weiteren Remote-Server über die Maske des Loggers hinzu, die Einstellungen werden nicht übernommen und können die gewählte IP blacklisten.

ACHTUNG: Wenn Ihr Ethernetlogger die Firmwareversion V1.11 aufweist, darf dieser nicht auf eine statische IP-Adresse umkonfiguriert werden! Kontaktieren Sie den Support für eine Aktualisierung der Logger-Firmware.

Die Kommunikation zu den ZCS Azzurro-Servern ist in der Firmware des Ethernet-Loggers hardcodiert und dem Port 8899 übergeordnet. Einmal pro Minute erfolgt die Datenübertragung und kann zum Timeout der Anfrage Ihrer Monitoringlösung führen. Wir empfehlen daher den Timeout auf 10-15 Sekunden anzupassen. Alternativ können Sie versuchen, den Wechselrichter per RS485-RTU Verbindung mit einem TCP-Gateway ans Netzwerk zu verknüpfen.

Beispiel:

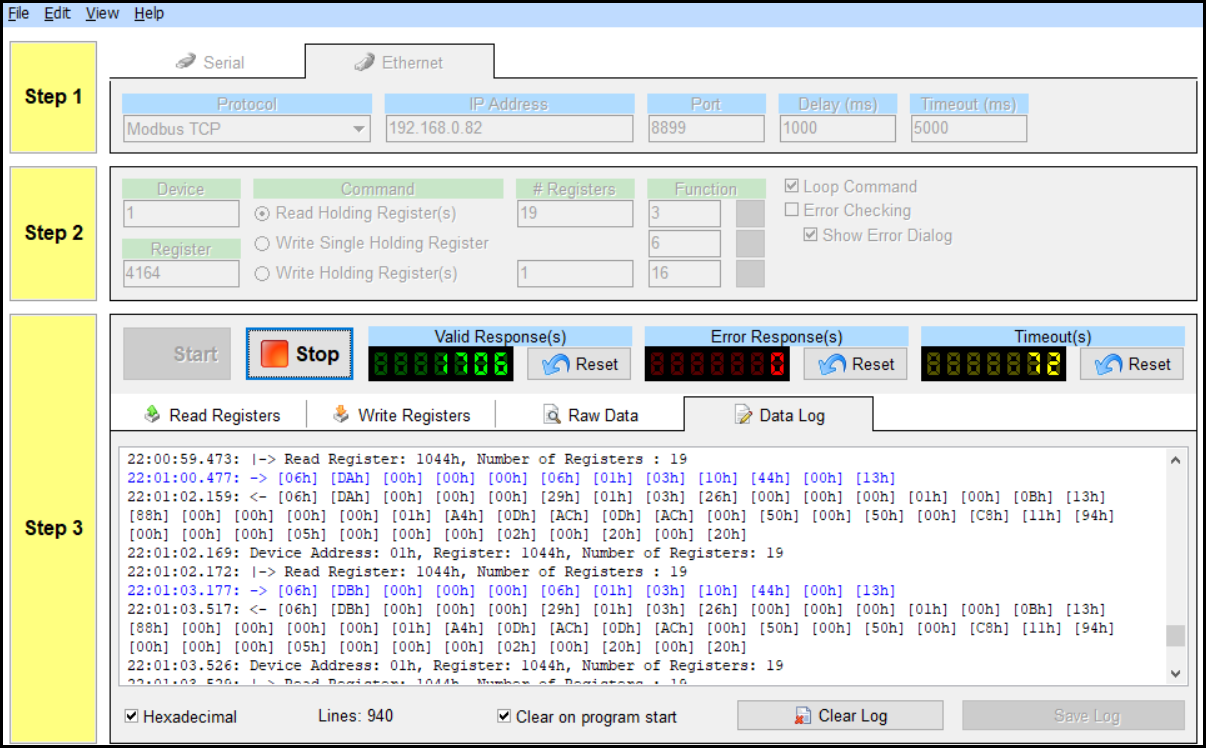

Wir fragen die Batterieparameter des Wechselrichters über die von uns gewählte interne Netzwerk-IP 192.168.0.82 ab. Es kann jegliche Modbus-Software zum Testen verwendet werden. Die Timeouts sind der zu kurzen Timeout-Zeit geschuldet (5 Sekunden).
