Ethernet-Logger - Statische IP

    Urheber: Mergim Morina
    Letzte Aktualisierung: 06.12.2024

    ACHTUNG: Wenn Ihr Ethernetlogger die Firmwareversion V1.11 aufweist, darf dieser nicht auf eine statische IP-Adresse umkonfiguriert werden! Kontaktieren Sie den Support für eine Aktualisierung der Logger-Firmware.

    Im Werkszustand ist der Ethernet-Logger so eingestellt, dass dieser seine IP-Adresse automatisch über DHCP des Routers bezieht. Sollte es aber nötig sein, für das Monitoring des Wechselrichters (z.B. Regulierung des Netzaustausches mittels Combox), kann dem Gerät eine statische IP im Netzwerk vergeben werden.



    Verwenden Sie zur Ermittlung der Loggeradresse eine IP-Scanner-Software. Schließen Sie das Netzwerkkabel am Ethernet-Logger an und setzen Sie diesen an die USB-Buchse des Wechselrichters. Die LEDs sollen wie folgt leuchten:

    NET (leuchtet durchgehend) - Verbindung zum Remoteserver vorhanden
    COM (leuchtet durchgehend) - Verbindung zwischen Logger und Wechselrichter vorhanden
    SER (blinkt) - Datenversand im Gange

    Sollte NET nicht leuchten, ist zu prüfen ob die Ports 80 und 8899 nicht vom Netzwerk blockiert werden.
    Sollte COM nicht leuchten, stecken Sie den Logger vom Wechselrichter ab und setzen ihn erneut ein

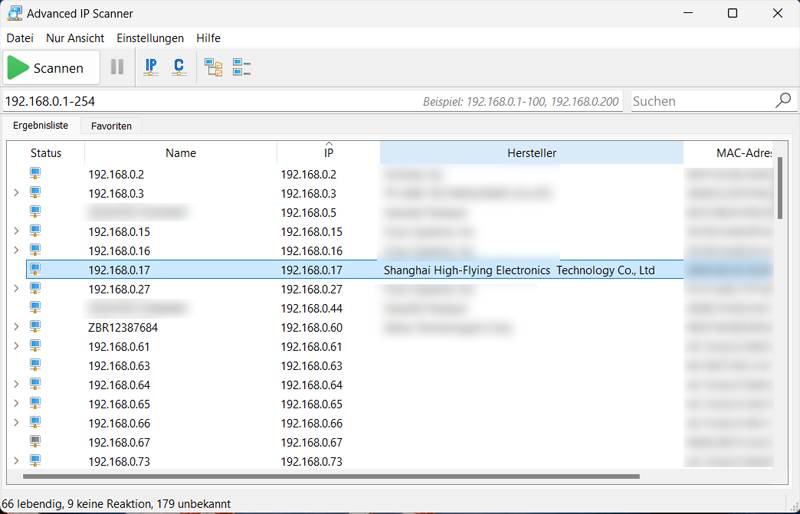

    Starten Sie die IP-Scanner-Software Ihrer Wahl und scannen Sie das Netzwerk nach pingbaren Geräten. Der Hersteller des Ethernet-Loggers wird als "Shanghai High-Flying Electronics Technology Co. Ltd." angegeben. In unserem Beispiel wurde durch DHCP die Adresse 192.168.0.17 automatisch bezogen.

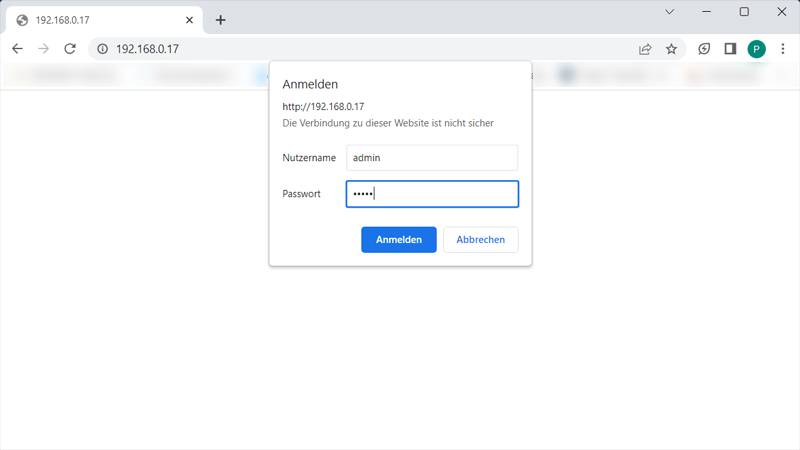

    Diese Adresse soll in diesem Beispiel auf 192.168.0.70 geändert werden. Zudem stellen wir noch sicher, dass der Ethernet-Logger nach einem Ausfall des Netzwerkes diese Adresse nutzt. Kopieren Sie die IP-Adresse mit klick auf der rechten Maustaste, öffnen Sie Ihren Browser und geben Sie die Adresse des Ethernet-Loggers in die Adresszeile ein. Es sollte ein Pop-Up-Fenster auftauchen. Geben Sie als Nutzernamen und Passwort "admin" ein.

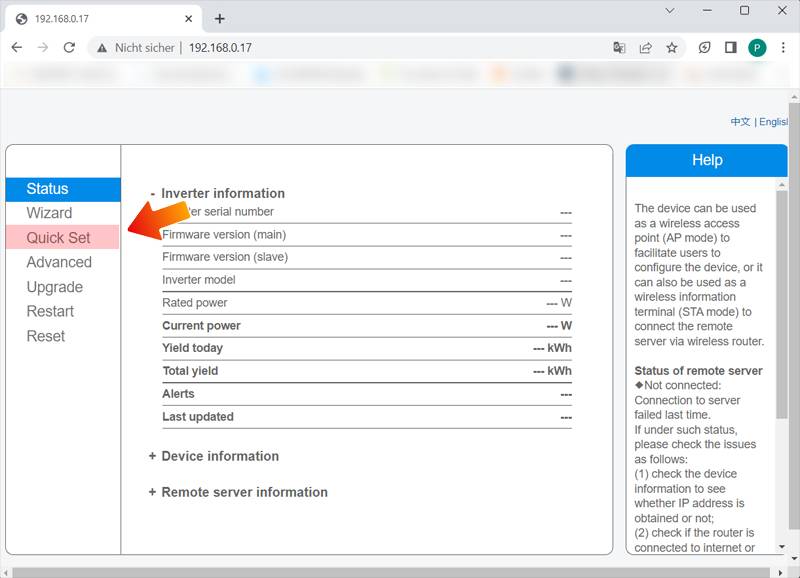

    Nach Eingabe der Logindaten kommen Sie auf die Maske des Ethernet-Loggers. Navigieren Sie zu "Quick Set" um die Einstellungen vorzunehmen.

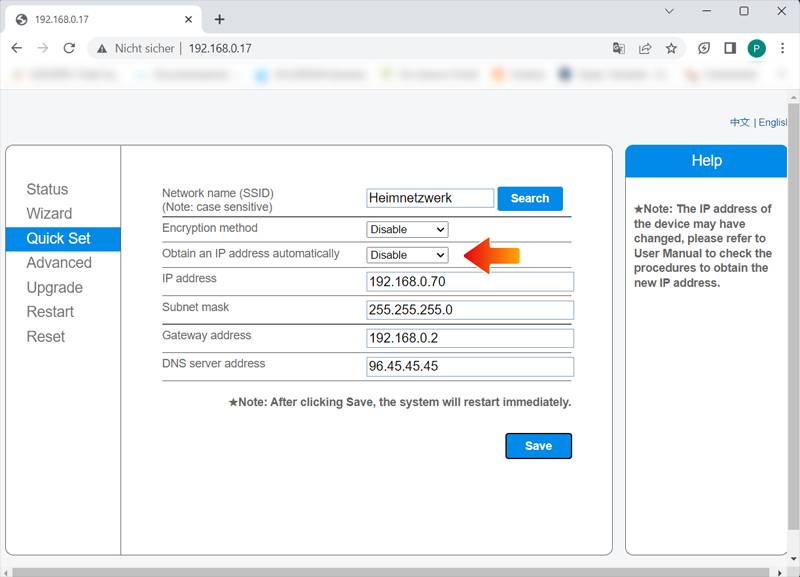

    Ändern Sie hier die gewünschte IP-Adresse sowie Subnetzmaske und Gatewayadresse des Netzwerkes. Achten Sie darauf, dass die SSID nicht leer ist und die Option "Obtain an IP address automatically" auf Disabled gesetzt wird.

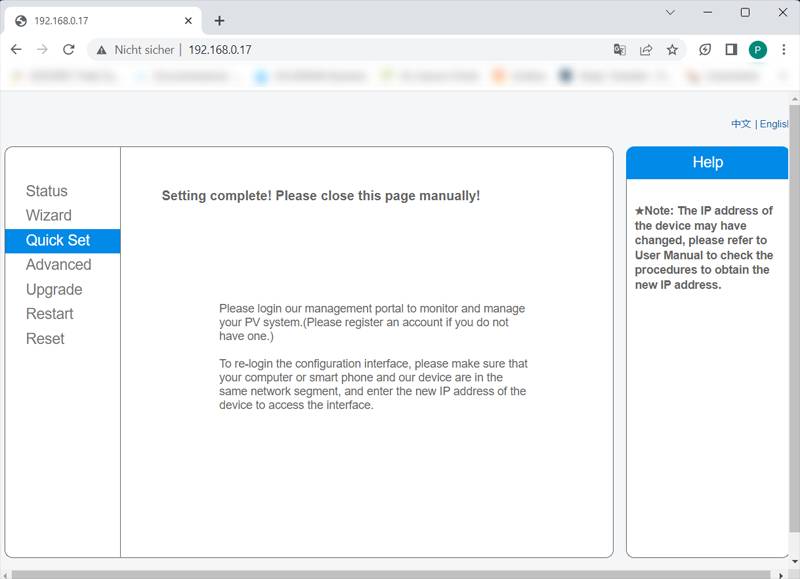

    Klicken Sie anschließend auf "Save" um die Änderungen zu speichern. Die Seite sollte nach paar Sekunden bei Aktualisierung der Seite aufgrund der Änderung der IP-Adresse nicht mehr aufrufbar sein.

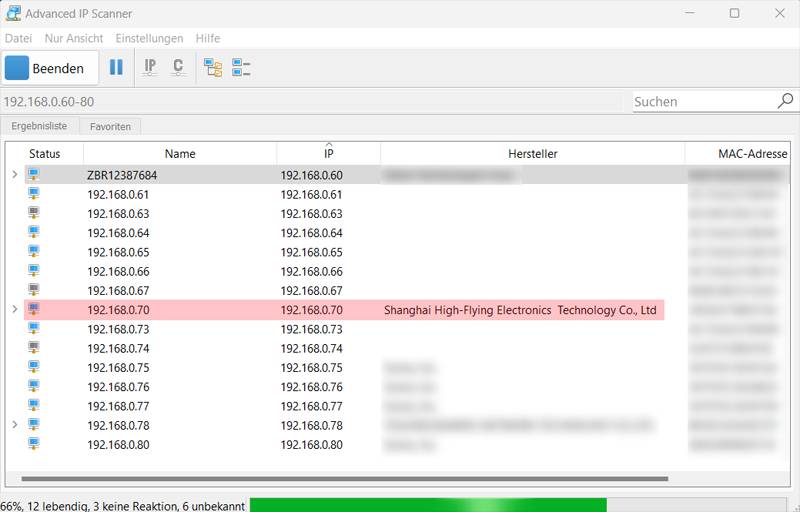

    Scannen Sie zur Kontrolle das Netzwerk erneut mit dem IP-Scanner-Programm Ihrer Wahl ab. Der Ethernet-Logger sollte nun unter der neuen IP-Adresse pingbar und im Browser aufrufbar sein.
