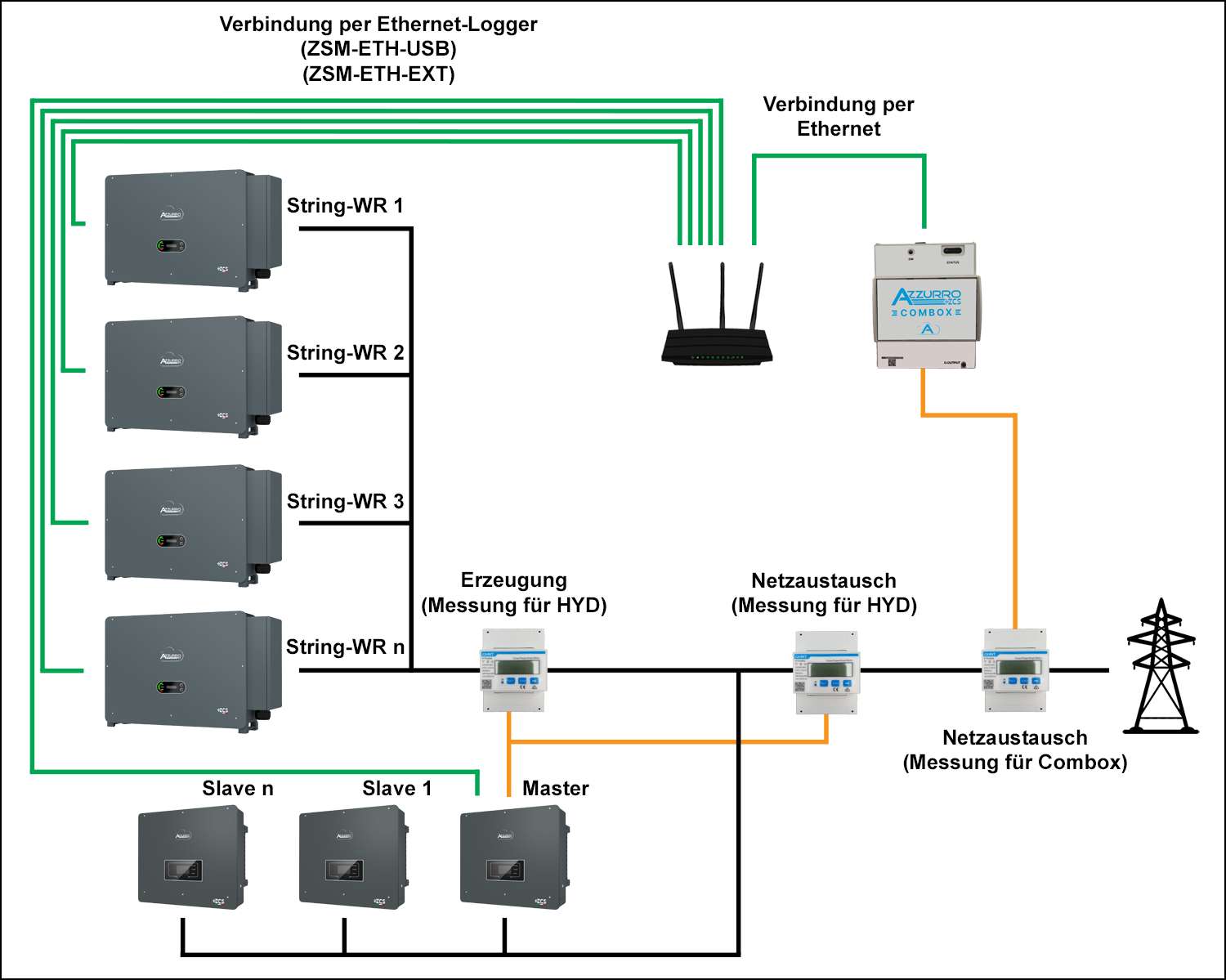

Die Azzurro Stringwechselrichter und Master-Hybridwechselrichter werden durch den Einsatz von Ethernetloggern von der Combox überwacht und gesteuert. Das Gerät sammelt die Erzeugungsdaten der einzelnen Wechselrichter sowie die gemessenen Leistungswerte des Energy-Meters am Netzeinspeisepunkt. Somit ermöglicht die Combox eine Errechnung des Eigenverbrauchs der Anlage sowie die Regulierung der Ausgangsleistung der einzelnen Wechselrichter, wenn ein Einspeiselimit gefordert wird. Um alle Geräte gleichmäßig zu belasten, erfolgt die Regulierung der Ausgangsleistung mit Bezug auf der Anzahl der verbundenen Geräte und deren angegebenen Nennleistungen. Für die korrekte Funktion der Hybridwechselrichterkaskade in einer solchen Anlage müssen zwei weitere Energy-Meter verwendet werden, insgesamt werden drei Energy-Meter benötigt.

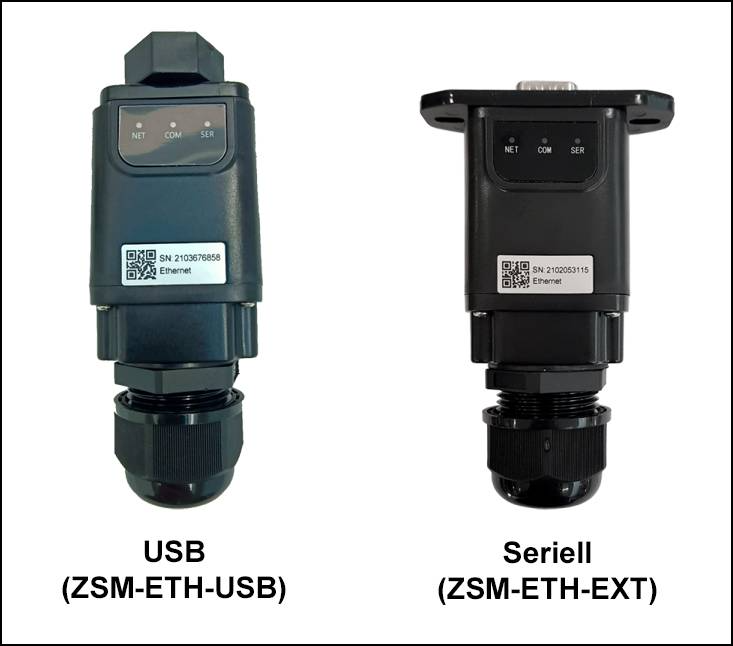

Setzen Sie an jedem Wechselrichter einen Ethernetlogger in die USB-Schnittstelle ein und befestigen Sie diesen durch Drehen der Verschlussmutter. Die Modellreihe 50-60KTL-V1 nutzt Ethernetlogger mit Serialanschluss, diese sind nach dem Einstecken in die entsprechende Buchse mit zwei Schrauben ans Gerät zu befestigen. Die Geräte beziehen die interne IP des Netzwerks automatisch mittels DHCP. Bei korrekter Verbindung leuchten NET und COM durchgehend, READY/SER blinkt. Für die Nutzung Modbus TCP ist es erforderlich, den Loggern eine statische IP-Adresse zu vergeben, weitere Informationen finden Sie hier - Ethernet-Logger - Statische IP
Wichtig: Die Slaves werden vom Master-Hybridwechselrichter gesteuert, diese dürfen nicht bei Parametrierung der Combox mit einbezogen werden!

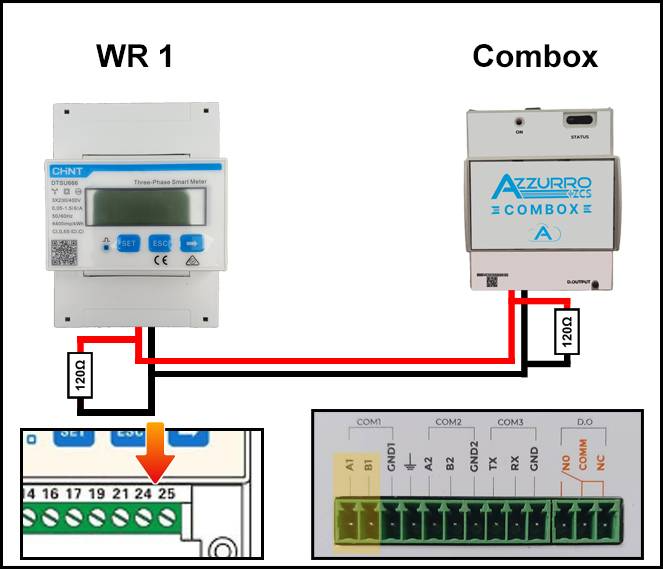

Klemmen Sie die RS485-Verbindungsleitung zum Energy-Meter am COM1-Port der Combox an. Die Adern werden beim Energy-Meter auf Pin 24 (RS485+) und Pin 25 (RS485-) geklemmt. Auch diese Verbindung sollte an beiden Enden sicherheitshalber mit 120Ω-Widerständen terminiert werden. Weitere Infos zur Installation der Energy-Meter finden Sie in den jeweiligen Produktkategorien der Knowledge-Base unter Energiemessung (Hybrid) oder Einspeisebegrenzung (String).

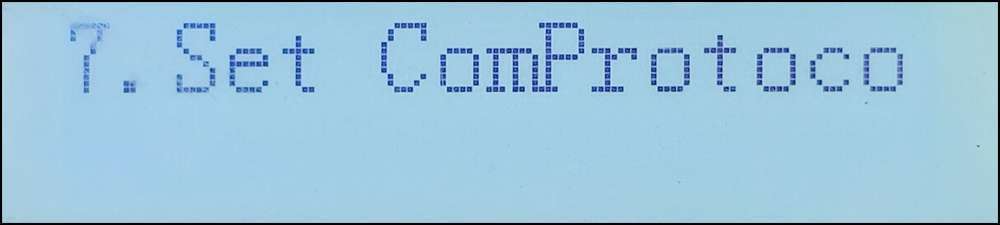

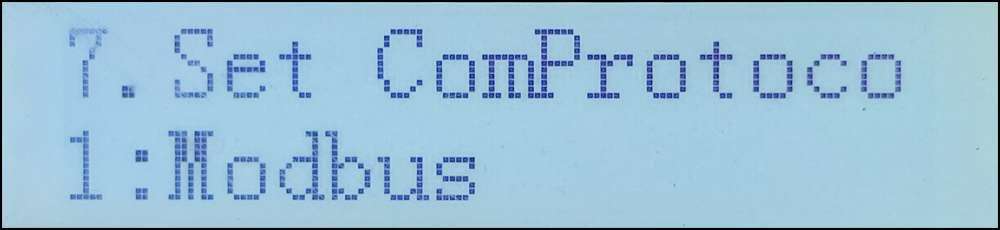

Wenn alle Geräte mit der Combox verbunden sind, müssen Sie an den Stringwechselrichtern unter Menü > Einstellungen > Kommunikationsprotokoll jedem Gerät eine eigene Modbusadresse zuweisen und das Protokoll auf Modbus stellen.

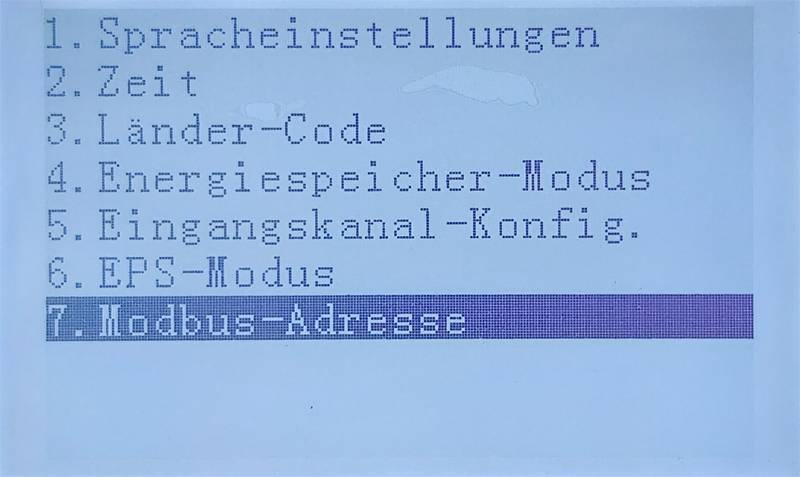

Dem Master-Hybridwechselrichter können Sie unter Menü > Systemeinstellungen > Modbus-Adresse > Modbus-Adresse eine dedizierte Adresse zuweisen. Belassen Sie die Baudrate auf 9600bps. Weitere Infos finden Sie hier - Modbus-Adresse

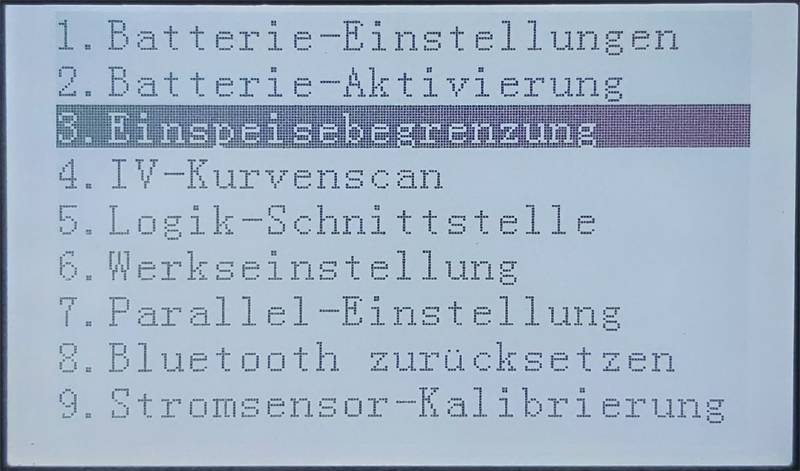

Wenn eine Einspeisebegrenzung der Anlage gefordert wird, muss diese am Master-Hybridwechselrichter aktiviert werden. Unter Menü > Erweiterte Einstellungen > Einspeisebegrenzungs-Modus ist Feed-In-Limit auszuwählen, unter Menü > Erweiterte Einstellungen > Leistungsbegrenzung der Wert entsprechend zu setzen (bei Nulleinspeisung ist 0,1kW einzugeben). Weitere Infos finden Sie in der Rubrik Einspeisebegrenzung der Produktekategorie 3PH Hybridwechselrichter.
Zur Vervollständigung der Anlage muss die Combox parametriert werden. Hier finden Sie die Anleitung für den nächsten Schritt - Stringwechselrichter (Modbus TCP)
