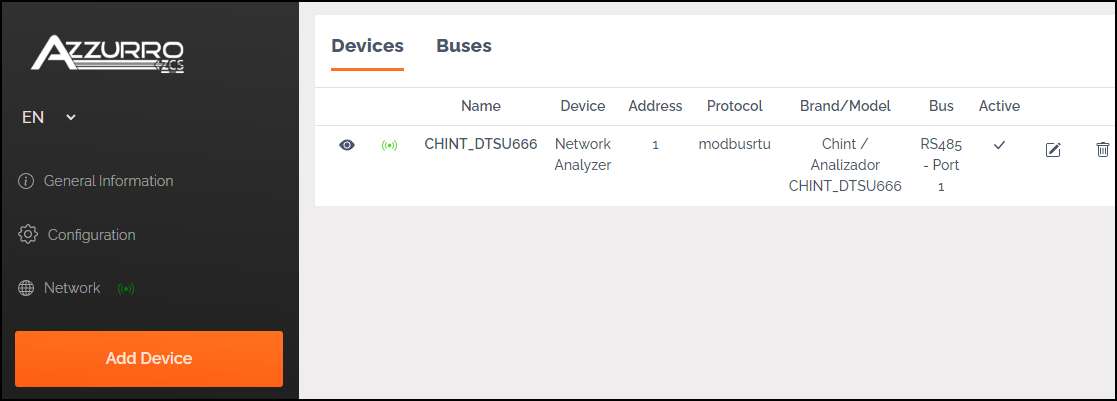

Wenn Sie sich zum ersten Mal in die Combox einloggen, wird Ihnen der bereits auf Port 1 zugewiesene Energy-Meter angezeigt. Bei Empfang von Signalen wird das Signal-Icon neben dem Geräte-Namen in grüner Farbe angezeigt, ist der Empfang unterbrochen wird es in Rot dargestellt. Klicken Sie auf Add Device um einen Wechselrichter zur Regelung und Überwachung hinzuzufügen.

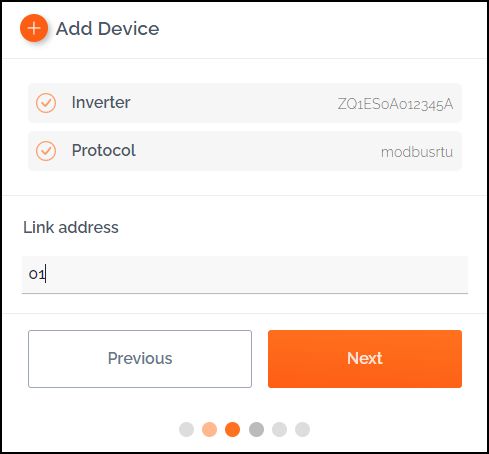

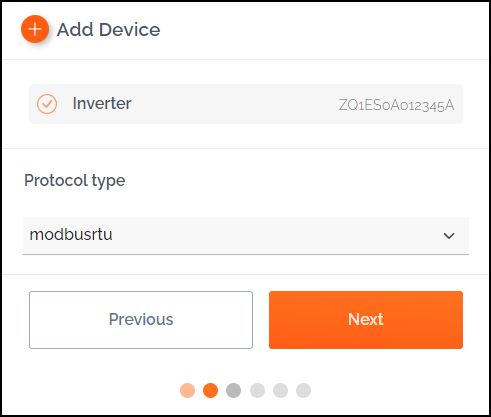

Auf der ersten Seite wählen Sie bei Device Type "Inverter" aus, vergeben dem Wechselrichter einen Namen (Seriennummer empfohlen) und geben unter Power die AC-Nennleistung des Gerätes ein. Mit dem Next-Button kommen Sie zur nächsten Seite, in der Sie bei Protocol Type "ModbusRTU" eingeben. Bestätigen Sie erneut mit Next. Auf der nächsten Seite geben Sie bei Link Address die vergebene Modbusadresse des Wechselrichters ein. Stellen Sie sicher, dass diese mit Ihrer Eingabe übereinstimmt.
Hybridwechselrichter - Menü > Systemeinstellungen > Modbusadresse
Stringwechselrichter - Menü > Einstellungen > Modbusadresse

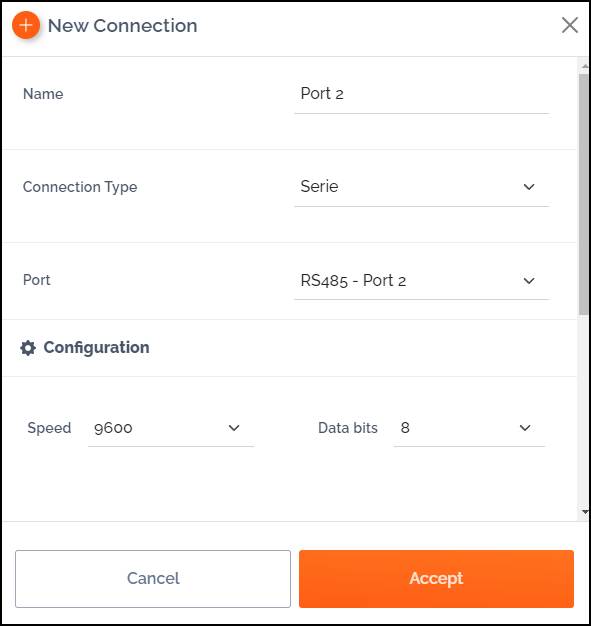

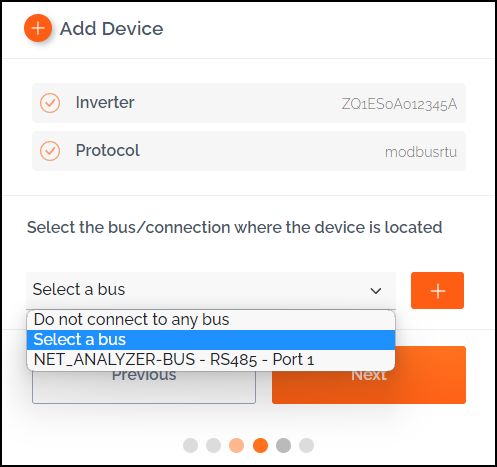

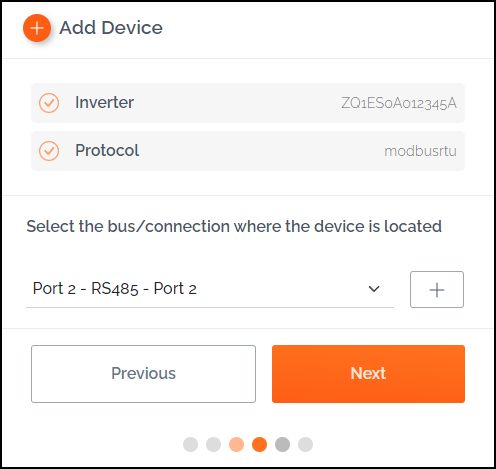

Auf der nächsten Seite wird der Kommunikationsbus für den Wechselrichter bestimmt. Für diese Verbindungsart muss der Port 2 (Anschlüsse unterhalb der Combox) aktiviert werden. Klicken Sie auf den Plus-Button neben dem Dropdown-Feld, im folgenden Fenster vergeben Sie dem Bus einen Namen, wählen bei Connection Type "Serie" und beim Port "RS485 - Port 2" aus. Alle Eingaben mit dem Accept-Button bestätigen. Im Dropdown-Feld erscheint nun der neue Port. Auf Next klicken.

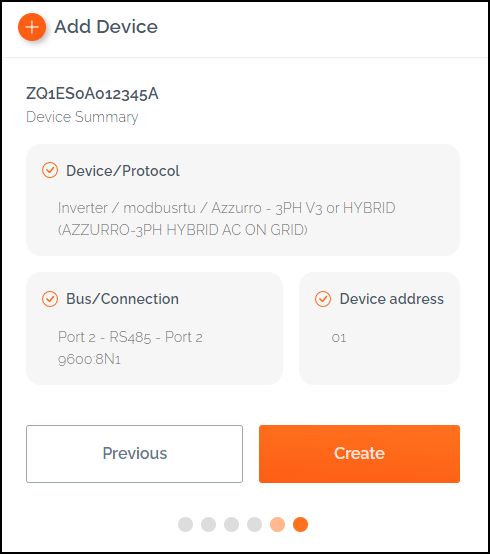

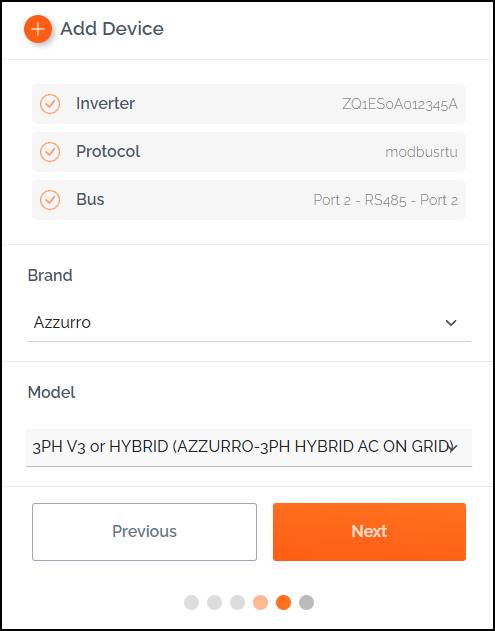

Bei Brand ist "Azzurro" und bei Model entweder die V3- oder V1 Modellreihe (50-60KTL-V1) zu wählen. Nach Bestätigen der Auswahl werden im letzten Fenster nochmals alle eingetragenen Informationen zur Kontrolle angezeigt. Durch Klicken auf den Create-Button wird der Wechselrichter hinzugefügt.

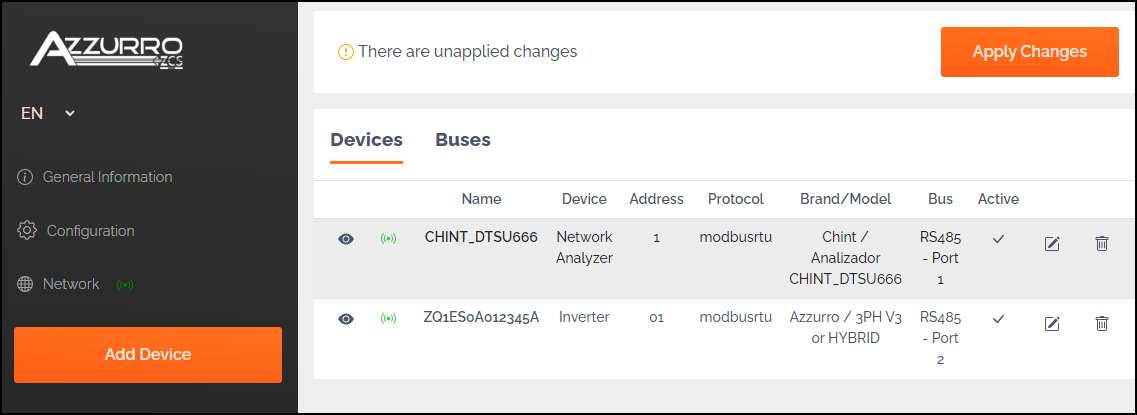

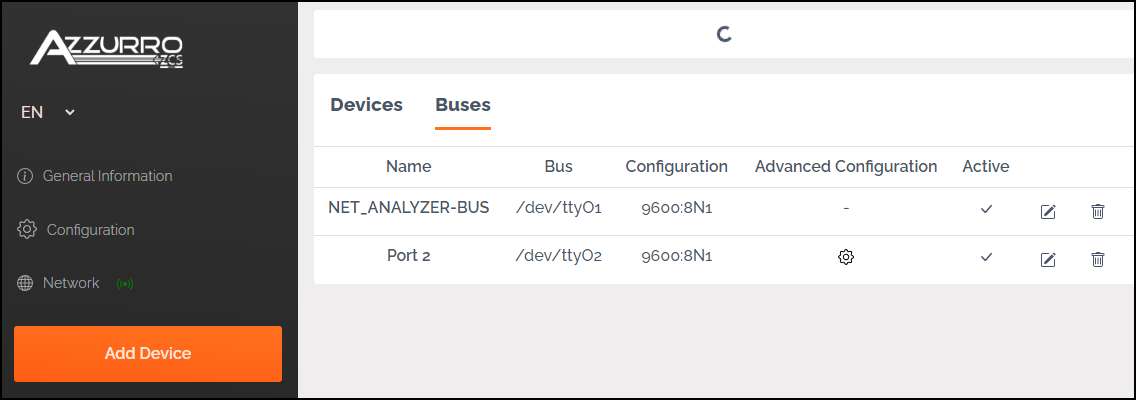

Sie gelangen wieder zu der Geräteseite. Nun wird Ihnen der hinzugefügte Wechselrichter angezeigt. Unter Buses wird Ihnen auch der der aktivierte Bus Port 2 angezeigt. Schließen Sie jegliche Änderungen ab, indem Sie auf den Apply Changes-Button oberhalb des Fensters klicken.
Sie können Ihre Combox mit weiteren Wechselrichtern ergänzen. In diesem Beispiel sind 2x 100KTL-LV sowie 1x 80KTL-V3 mit der Combox verbunden und ihre PV-Erzeugung wird entsprechend der eingestellten Einspeisebegrenzung reguliert. Die Combox versucht die Erzeugung gleichmäßig unter den Geräten aufzuteilen. Stellen Sie sicher, dass die Modbusadressen zwischen der Combox und den Wechselrichtern übereinstimmen.
